РЕМОНТ ФОРСУНКИ ТОПЛИВНОЙ СИСТЕМЫ ДВИГАТЕЛЯ КамАЗ-740

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2. 6.

РЕМОНТ ФОРСУНКИ ТОПЛИВНОЙ СИСТЕМЫ ДВИГАТЕЛЯ КамАЗ-740

Общая трудоемкость — 17,0 чел. мин. Исполнитель — слесарь по ремонту топливной аппаратуры 3-го разряда
ОБОРУДОВАНИЕ, ПРИБОРЫ, ИНСТРУМЕНТ

Приспособление для разборки-сборки форсунок И 801.20.000; установка моечная мод. 196М или «Тайфун-Б»; пистолет воздушный С-417; ванна для мойки деталей ОМ-1316; индикатор часового типа ИЧ-2 ГОСТ 577-68; штатив индикаторный; рукоятка динамометрическая мод. 131М; отвертка слесар-но-монтажная 6,5 мм ГОСТ 17199-71; головки сменные 17,22 мм ГОСТ 25604-83; ключи гаечные открытые 17,22 мм ГОСТ 2839-80; пинцет ГОСТ 21241-77; пассатижи комбинированные ГОСТ 17438-72; проволока стальная Ц 0,25 мм; щетка латунная; емкость с профильтрованным дизельным топливом; скребок деревянный.
РАЗБОРКА ФОРСУНКИ Трудоемкость — 4,5 чел. мин.

1. Промыть тщательно форсунку и вытереть ее насухо и обдуть сжатым воздухом. (Пост мод. НИИАТ Р610, ветошь, пистолет для обдува деталей сжатым воздухом мод.199.

2. Установить форсунку в приспособление для разборки и сборки (рис. 1). (Приспособление И-801.20.000).

3. Отвернуть пробку корпуса форсунки. (Отвертка 6,5 мм).

4. Отвернуть гайку 19 (рис. 2) распылителя отжав упором 1 (рис. 1) распылитель. (Ключ гаечный 22 мм, приспособление).

5. Снять корпус 18 (рис. 2) распылителя, предохранив иглу 17 распылителя от выподания.

6. Вынуть иглу 17 распылителя из корпуса 18 и снять корпус форсунки с приспособления. Корпус распылителя и игла составляют прецизионную пару и обезличивание .их не допускается. (Приспособление И-801.20.000).

7. Снять проставку 15 в сборе..

8. Вынуть из корпуса 8 форсунки штангу 13, пружину 12, регулировочные шайбы 10, 11.

9. Вывернуть штуцер 6 форсунки и вынуть втулку и фильтр 7 из корпуса штуцера и снять уплотнительное кольцо" 9 с корпуса 8. При разрушении сеток фильтра фильтр заменить. (Головка стенная 17 мм, пинцет, пассатижи).

10. Снять уплотнительное кольцо с корпуса форсунки.

МОЙКА ДЕТАЛЕЙ ФОРСУНКИ ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 3,0 чел. мин.

11. Очистить нагар с наружной поверхности распылителя. (Скребок деревянный).

12. Промыть полости распылителя в сборе в бензине. (Емкость).

13. Прочистить сопловые отверстия корпуса распылителя. Для очистки распылителя не применять острые и твердые предметы или наждачную бумагу. (Проволока стальная 0,25 мм).

14. Очистить от нагара острый конец иглы распылителя. (Щетка латунная).

15. Промыть детали форсунки и обдуть сжатым воздухом. Промыть в бензине. (Емкость, пистолет для обдува деталей сжатым воздухом мод. 199).

ДЕФЕКТОВКА ДЕТАЛЕЙ ФОРСУНКИ ДВИГАТЕЛЯ КамАЗ-740

16. Продефектовать детали форсунки в соответствии с картой дефектовки № 2. 7. и заменить отбракованные детали новыми.

СБОРКА ФОРСУНКИ ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 6,0 чел. мин. *

17. Смазать корпус распылителя и иглу распылителя профильтрованным дизельным топливом. Смазывать профильтрованным дизельным топливом ДЛ ГОСТ 4749-73. (Емкость).

18. Смазать остальные детали форсунки профильтрованным дизельным топливом. Применять дизельное топливо ДЛ ГОСТ 4749-73.

19. Установить на корпус 8 форсунки кольцо уплотнительное 9.

20. Установить втулку фильтра, фильтр 7 форсунки и завернуть штуцер 6 форсунки. Момент затяжки штуцера 80-100 Н.м (6-10 кгс.м). (Ключ гаечный 17 мм, рукоятка динамометрическая мод. 131М, головка сменная 17 мм).

21. Установить корпус форсунки в приспособление. Приспособление для разборки и сборки форсунки.

22. Установить в корпус 8 форсунки регулировочные шайбы 10, 11, пружину 12 и штангу 13.

23. Установить проставку 15 в сборе. Штифт проставки должен войти в отверстие корпуса форсунки.

24. Установить корпус 18 распылителя в сборе с иглой 17, предохранив иглу распылителя от выпадания. Штифт проставки должен войти в отверстие корпуса распылителя.

25. Проверить ход иглы распылителя и подвижность иглы. Размер между торцем иглы и торцем корпуса распылителя не должен превышать 0,22-0,29 мм. Перемещение иглы должно происходить плавно, без заеданий и прехватываний. Игла, выдвинутая на 1/3 длины направляющей поверхности из корпуса при наклоне оси распылителя под углом 45° должна плавно (без заеданий) опуститься до упора под действием собственной массы. (Индикатор, штатив индикаторный).

26. Навернуть гайку 19 распылителя на корпус 8 форсунки и произвести окончательную затяжку. При затяжке гайки распылителя необходимо поджать распылитель с упором в конусный торец до полного сжатия пружины. (Ключ гаечный 22 мм, рукоятка динамометрическая мод. 131М, головка сменная 22 мм).

27. Завернуть пробку корпуса форсунки. (Ключ гаечный 17мм).

28. Снять форсунку с приспособления и произвести проверку и регулировку форсунки. (Приспособление).

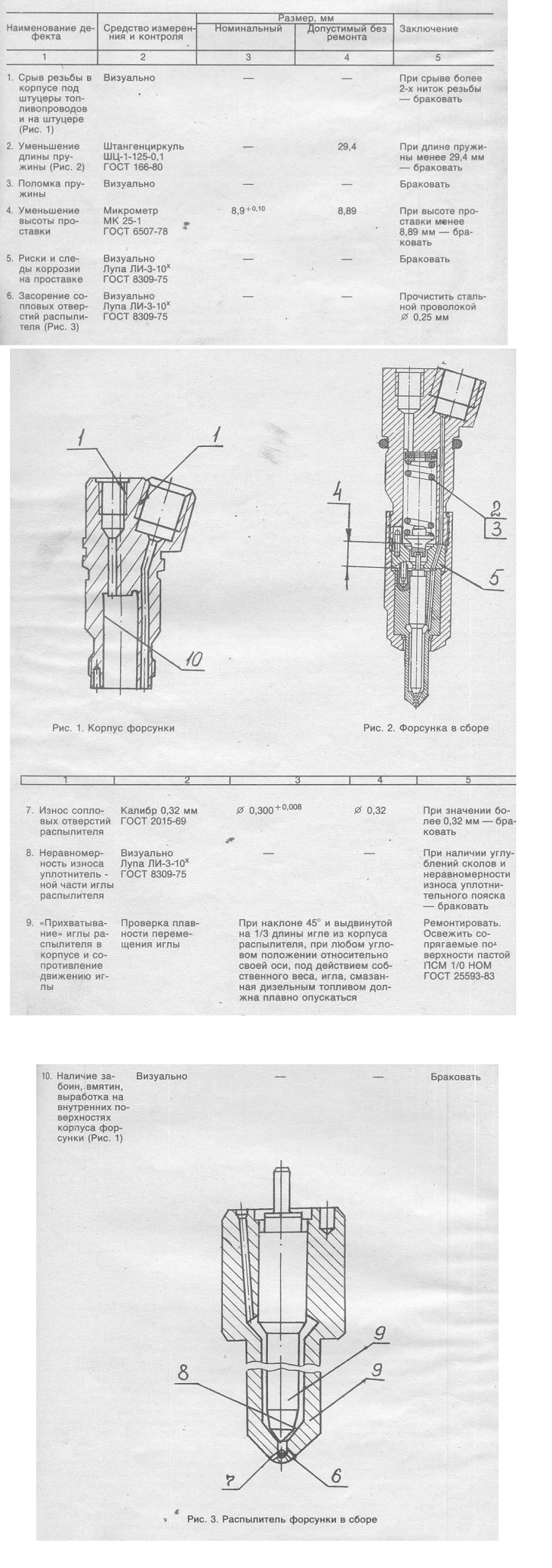

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2. 7.
ДЕФЕКТОВКА ДЕТАЛЕЙ ФОРСУНКИ ДВИГАТЕЛЯ КамАЗ-740

Общая трудоемкость — 1,5 чел. мин.

— слесарь по ремонту топливной аппаратуры 4-го разряда
