ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.17.

РЕМОНТ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА С ФИЛЬТРОМ ДВИГАТЕЛЯ КамАЗ-740

 Общая трудоемкость — 0,4 чел. час (24,0 чел. мин) Исполнитель — слесарь по ремонту топливной аппаратуры 3 разряда

ОБОРУДОВАНИЕ, ПРИБОРЫ. ИНСТРУМЕНТ

Стенд для проверки газовой аппаратуры автомобилей К-278, ключи гаечные открытые 17, 22, 32 мм ГОСТ 2839-80, отвертка слесарно-монтажная 6,5 мм ГОСТ 1799-81, пистолет воздушный С-417, шило тупое, емкость с ацетоном, емкость со смазкой, емкость с мыльной эмульсией, кисти КФК-8 и КФК-14 ГОСТ 10597-80, лопатка деревянная

РАЗБОРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

 Трудоемкость — 6,0 чел. мин

1. Вывернуть электромагнит из корпуса фильтра 9 (рис. 1). (Ключ гаечный 32 мм).

2. Отвернуть стяжной болт 1 и снять стакан фильтра 4, фильтрующий элемент 7, прокладки 2 , 5 и уплотняющие кольца 3 и 8. (Ключ гаечный 17 мм, шило).

3. Снять пружинную шайбу и вынуть якорь с клапаном из корпуса электромагнита 11. (Отвертка 6,5 мм, шило).

4. Вынуть из корпуса якоря скобу и снять клапан с уплотнителем 14. (Шило).

МОЙКА ДЕТАЛЕЙ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

 Трудоемкость — 3,0 чел. мин

5. Промыть детали и продуть их сжатым воздухом. Промыть детали до полного удаления смолистых отложений. (Емкость с ацетоном, пистолет для обдува деталей сжатым воздухом, кисть).

ДЕФЕКТОВКА ДЕТАЛЕЙ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

6. Проверить состояние деталей электромагнитного клапана в соответствии с картой дефектовки № 2.18. и заменить изношенные и непригодные детали.

СБОРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

 Трудоемкость —11.0 чел. мин

7. Вставить клапан с уплотнителем в сборе в корпус якоря и закрепить скобой. (Отвертка 6,5 мм

8. Смазать тонким слоем смазки поверхность якоря и вставить его в корпус электромагнита Т Применять смазку ВНИИ НП-283 ГОСТ 38.01196-80. (Емкость со смазкой, лопатка).

9. Вставить пружинную шайбу в корпус электромагнита 11. (Отвертка 6,5 мм).

10. Ввернуть электромагнит с клапаном и прокладкой 12 в сборе в корпус фильтра 9. (Ключ гаечный 32 мм).

11. Одеть уплотнительные прокладки 5 на фильтрующий элемент 7 и уплотняющее кольцо 8 и корпус фильтра 9.

12. Одеть на стяжной болт 1 прокладку 2, кольцо 3, стакан фильтра 4, фильтрующий элемент 7 сборе, ввернуть и затянуть болт 1 в корпус фильтра 9. (Ключ гаечный 17 мм).

13. Установить электромагнитный клапан на стенд. (Стенд, ключ гаечный 22 мм).

14. Проверить электромагнитный клапан на герметичность. Проверить герметичность клапана п[ давлении не более 1,2 МПа (12 кгс/см2). Нарушение герметичности не допускается. (Стен, ключи гаечные 17,32 мм, емкость с мыльной эмульсией, кисть).

15. Проверить на срабатывание запорный клапан электромагнита. Пропуск газа не допускаете (Стенд).

16. Снять электромагнитный клапан со стенда. (Стенд, ключ гаечный 22 мм).

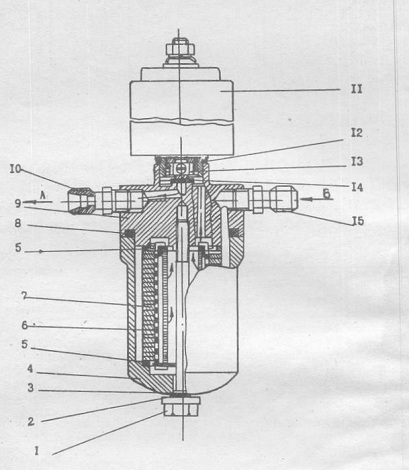

Рис. 1. Электромагнитный клапан с фильтром:
А — в редуктор низкого давления; Б — от редуктора высокого давления; 1 — стяжной болт крепления стакана; 2 — прокладка медная; 3 — кольцо резиновое; 4 — стакан фильтра; 5 — прокладка уплотнительная фильтрующего элемента; 6 — металлическая сетка; 7 — войлочный фильтрующий элемент; 8 — кольцо уплотняющее; 9 — корпус фильтра; 10 — отводящий штуцер газа; 11 — корпус электромагнитного запорного клапана; 12 — прокладка; 13 — электромагнит с клапаном; 14 — клапан с резиновым уплотнением; 15 — подводящий штуцер газа

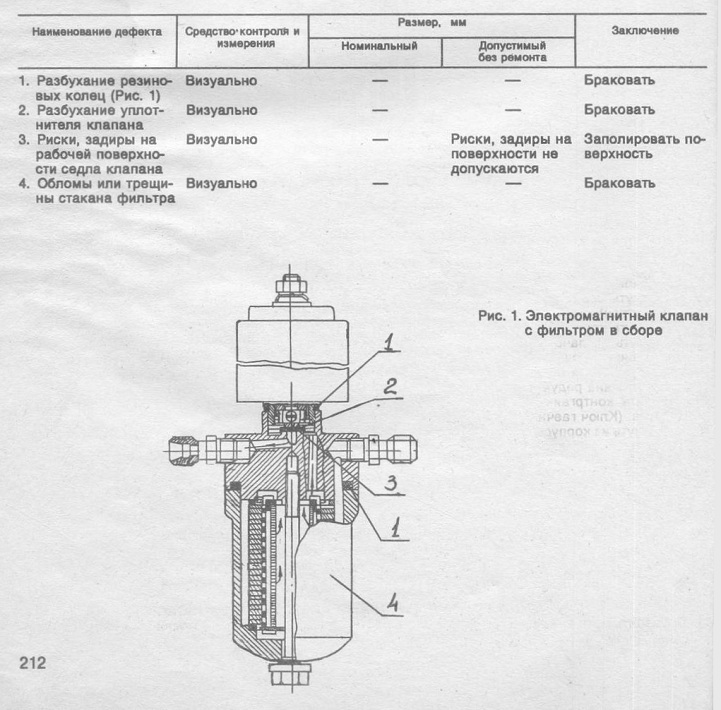

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.18.

ДЕФЕКТОВКА ДЕТАЛЕЙ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

 Общая трудоемкость — 0,07 чел. час (4,0 чел. мин) Исполнитель — слесарь по ремонту топливной аппаратуры 3 разряда
