ОБЩЕЕ ОПИСАНИЕ

ABS(diag)-9

ABS (ДИАГНОСТИКА)

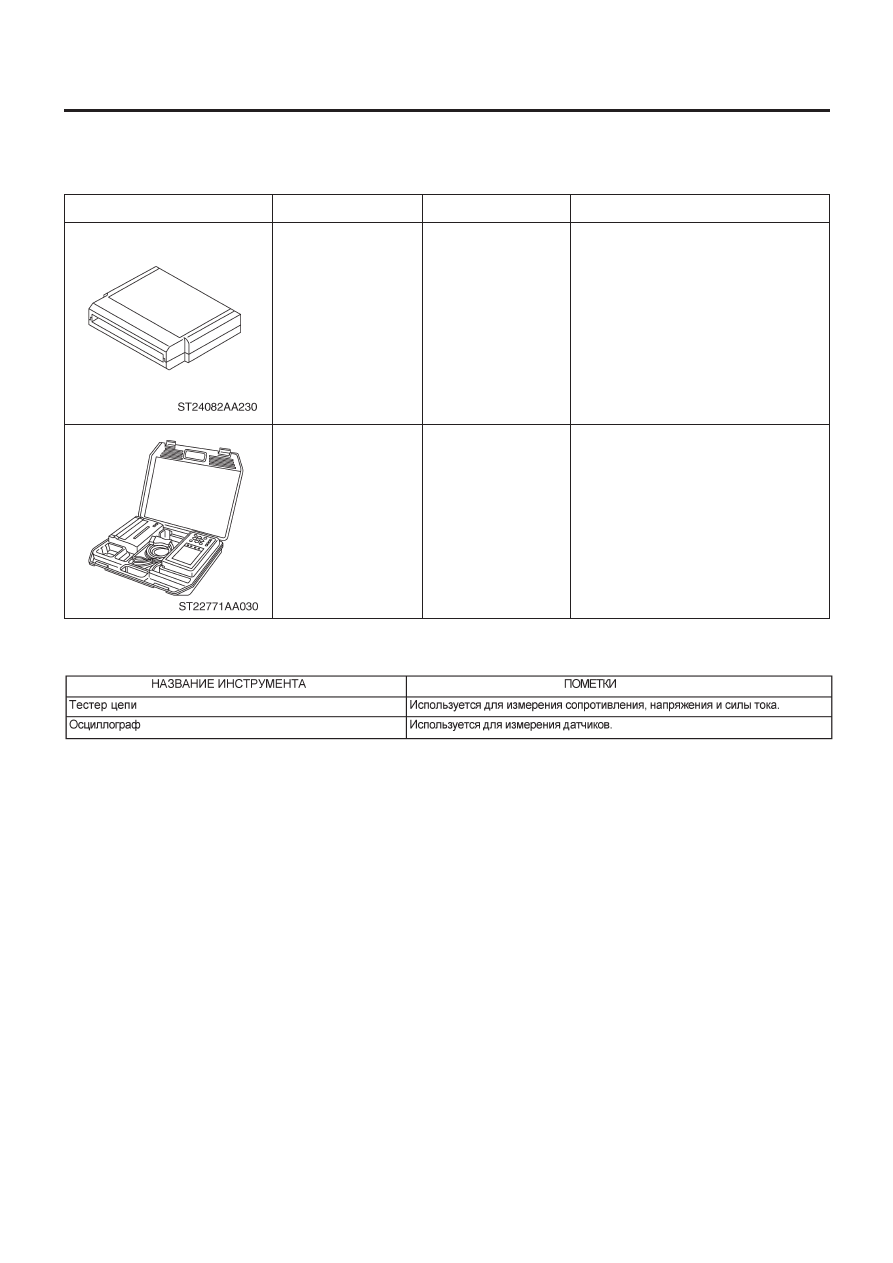

C:  ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

24082AA230

22771AA030

КАРТРИДЖ

НАБОР
СЕЛЕКТОРНОГО
МОНИТОРА SUBARU

Выявление неисправностей
электрических систем.

Выявление неисправностей
электрических систем.

ОПИСАНИЕ

ПОМЕТКИ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

ABS(diag)-10

ABS (ДИАГНОСТИКА)

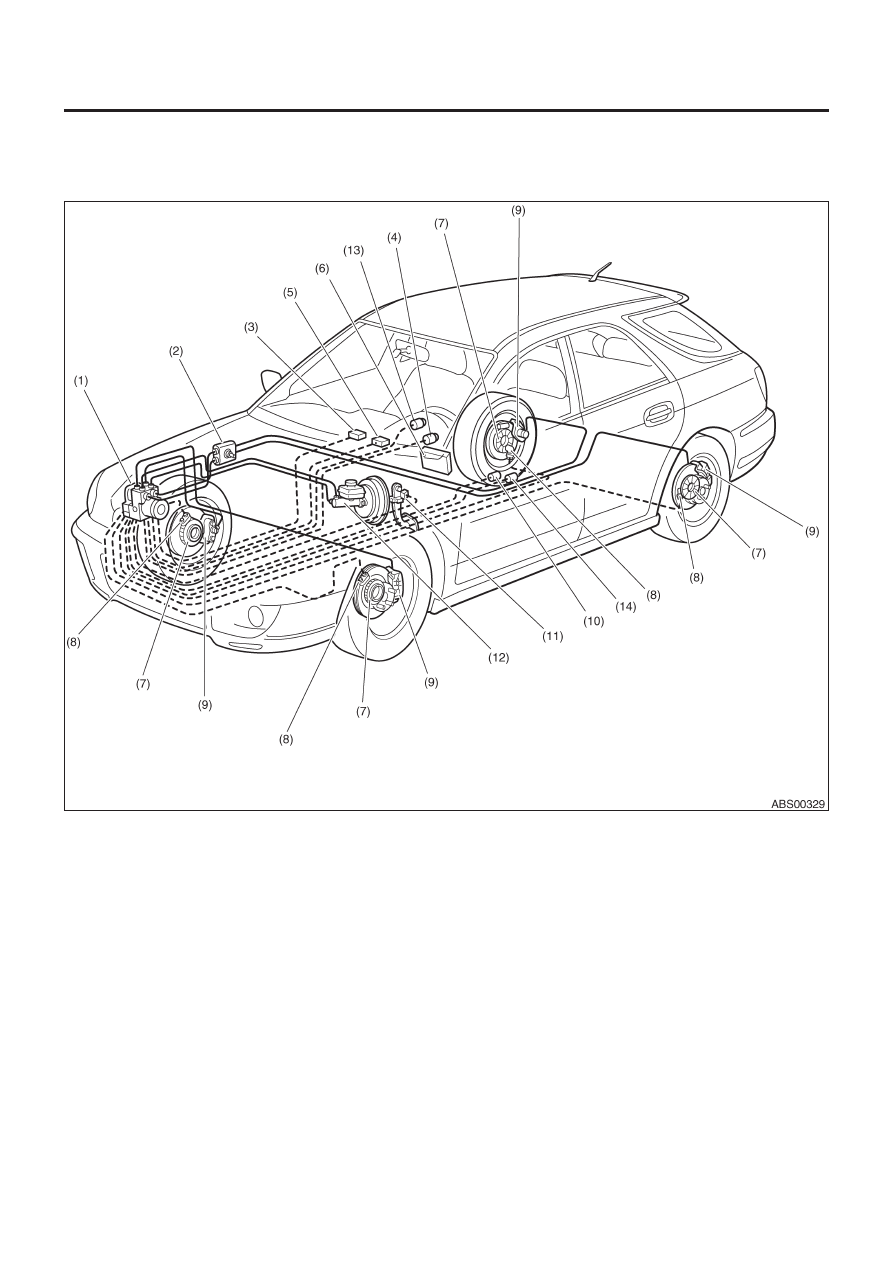

4. Местонахождение электрических компонентов

A:  РАСПОЛОЖЕНИЕ

(1)  Модуль управления ABS и узел управления гидравликой (ABSCM&H/U)
(2) Коннектор
(3) Диагностический

коннектор

(4)  Предупредительный световой сигнал ABS
(5)  Коннектор связи данных (для Селекторного Монитора Subaru)
(6)

Модуль управления трансмиссией (TCM) (Модель AT)

(7)

Фоническое колесо

(8)

Датчик скорости колеса ABS

(9) Цилиндр

колеса

(10) Датчик G
(11) Переключатель стоп-сигналов
(12) Главный цилиндр
(13)  Предупреждающий световой сигнал тормоза & EBD
(14)  Боковой датчик G (Модель STi)

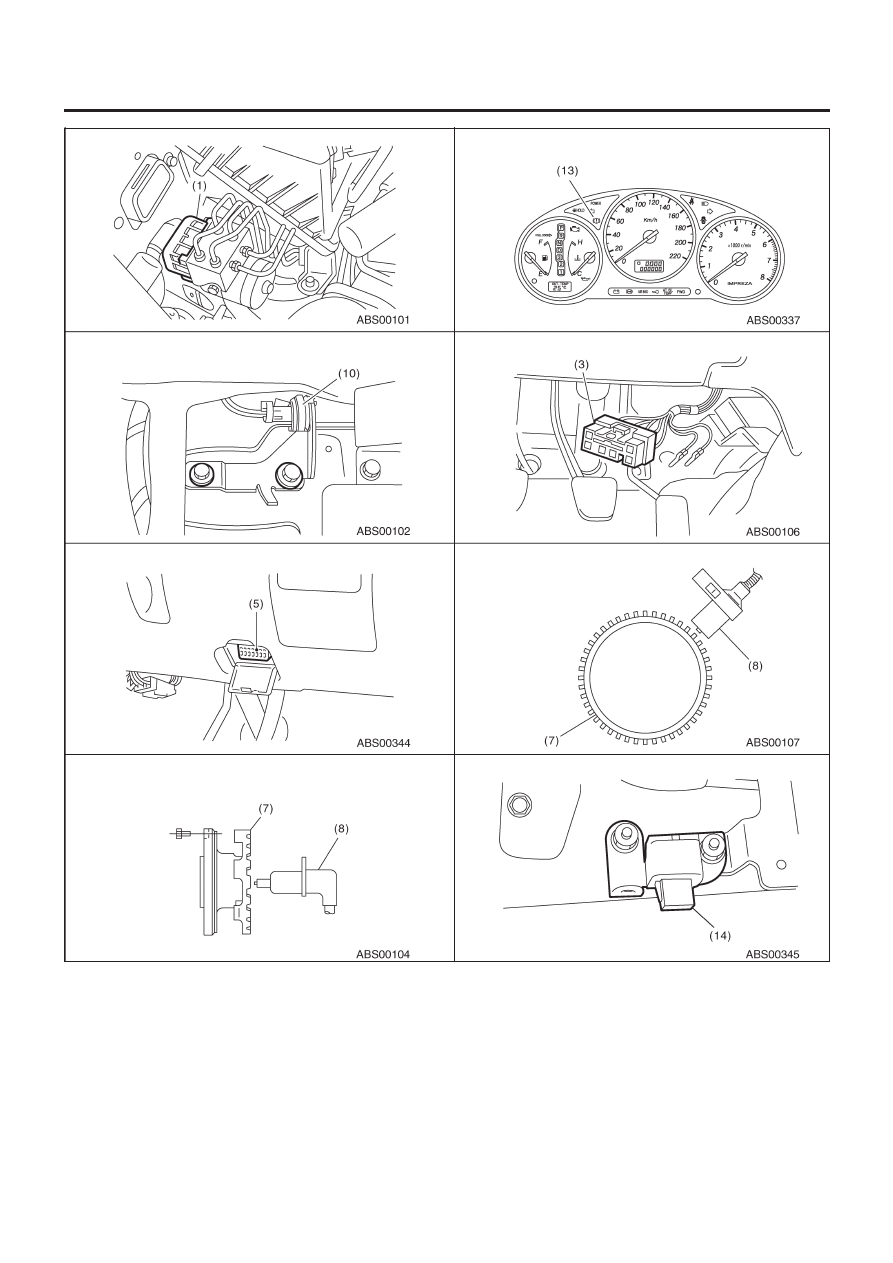

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

ABS(diag)-11

ABS (ДИАГНОСТИКА)

ПЕРЕД

ЗАД

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ

ABS(diag)-12

ABS (ДИАГНОСТИКА)

5. Сигнал I/O модуля управления

A:  ЭЛЕКТРИЧЕСКАЯ СПЕЦИФИКАЦИЯ

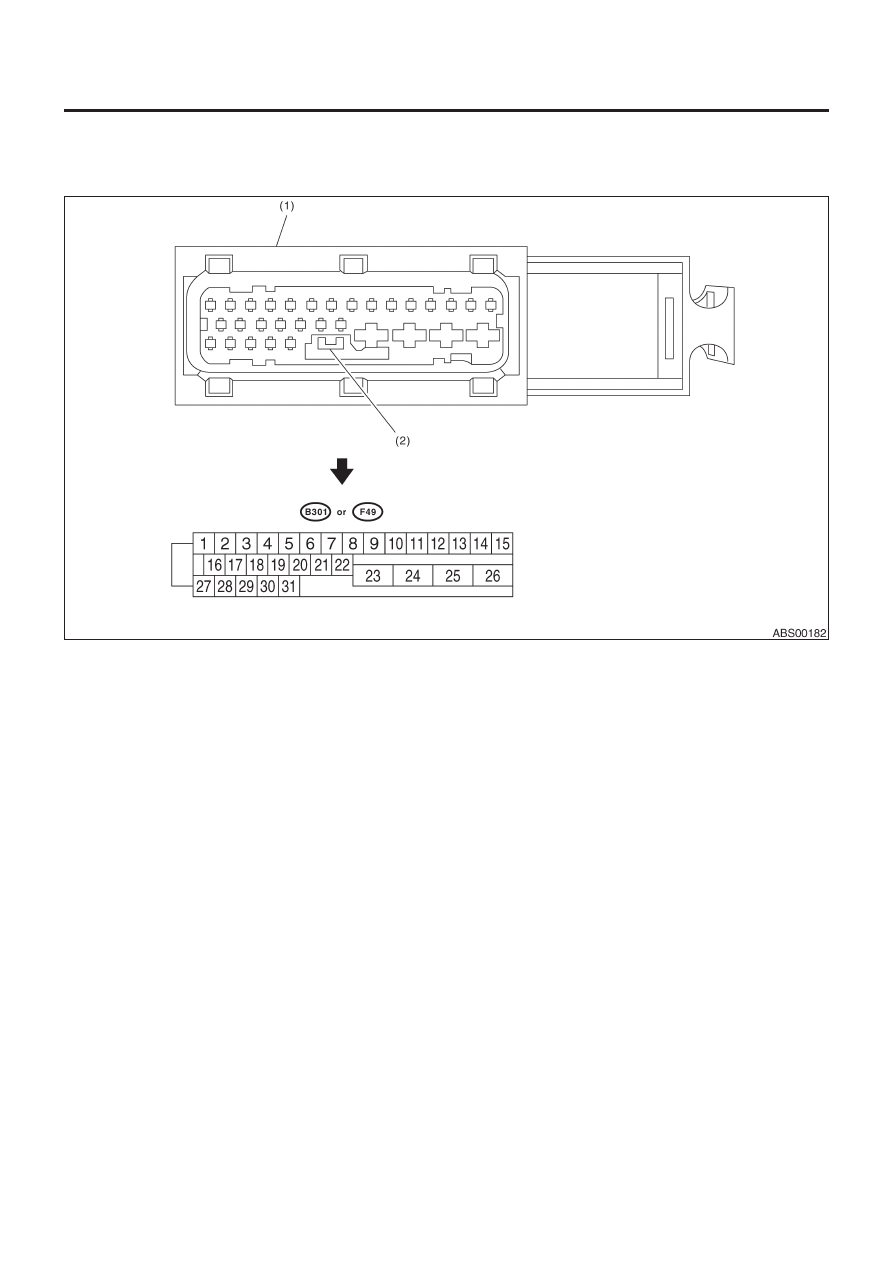

(1)     Коннектор модуля управления ABS и узла управления

гидравликой (ABSCM&H/U)

(2)     Переключатель коннектора

ПРИМЕЧАНИЕ:
• Номера клемм на коннекторе модуля управления ABS и уз-
ла управления гидравликой показаны на рисунке.
• При демонтаже коннектора с ABSCM&H/U коннектор пере-
ключателя закрывает цепь между клеммами №. 22 и №. 23.
Загорается предупреждающий световой сигнал ABS.
