ДАТЧИК G

ABS-21

ABS

8. Датчик G

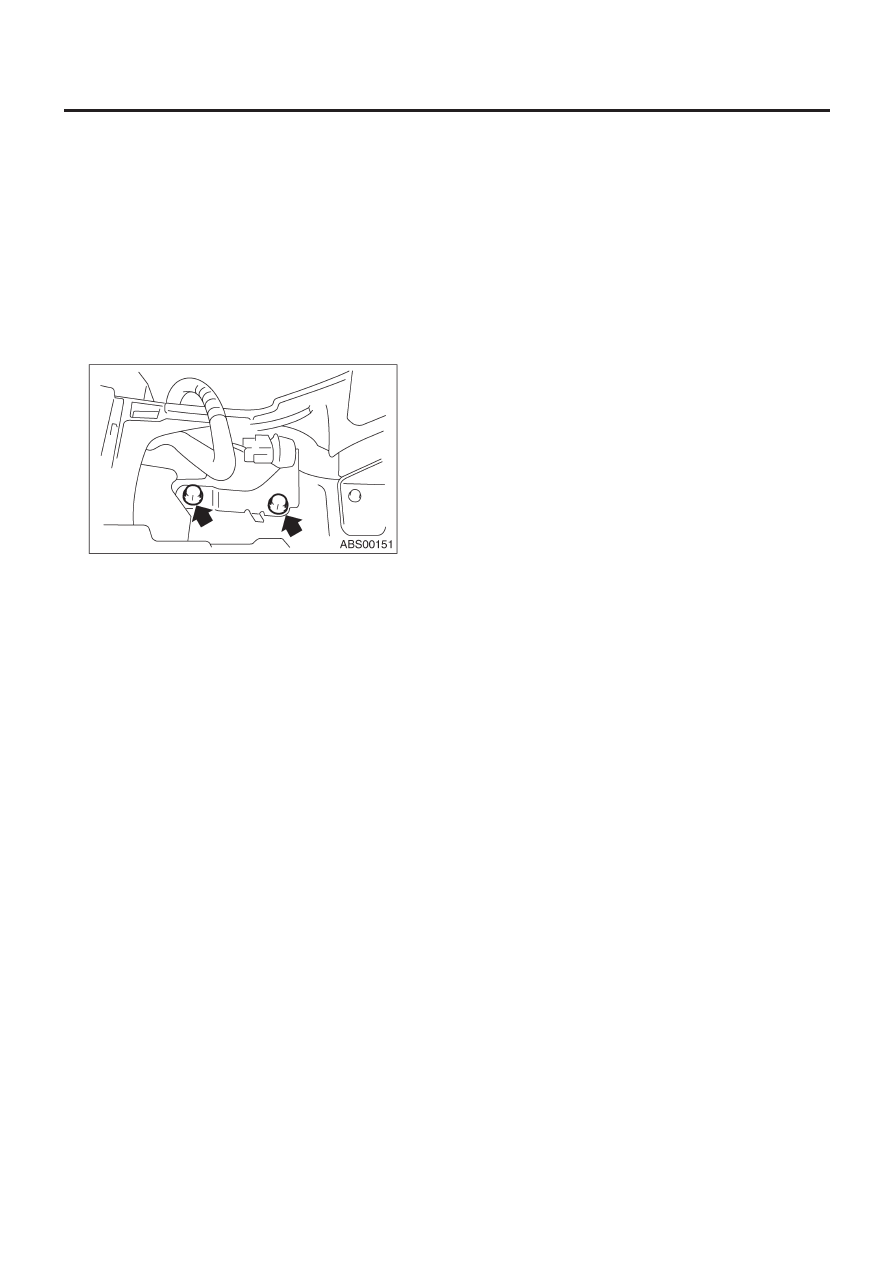

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите крышку консоли.
<См. EI-42, ДЕМОНТАЖ, Коробка консоли.>
3) Отсоедините коннектор от датчика G.
4) Снимите датчик G с корпуса.

ОСТОРОЖНО:
• Не роняйте и не ударяйте датчик G.
• Датчик G и кронштейн интегрированы в один узел. По-
этому не разбирайте их.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Не роняйте и не ударяйте датчик G.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

ДАТЧИК G

ABS-22

ABS

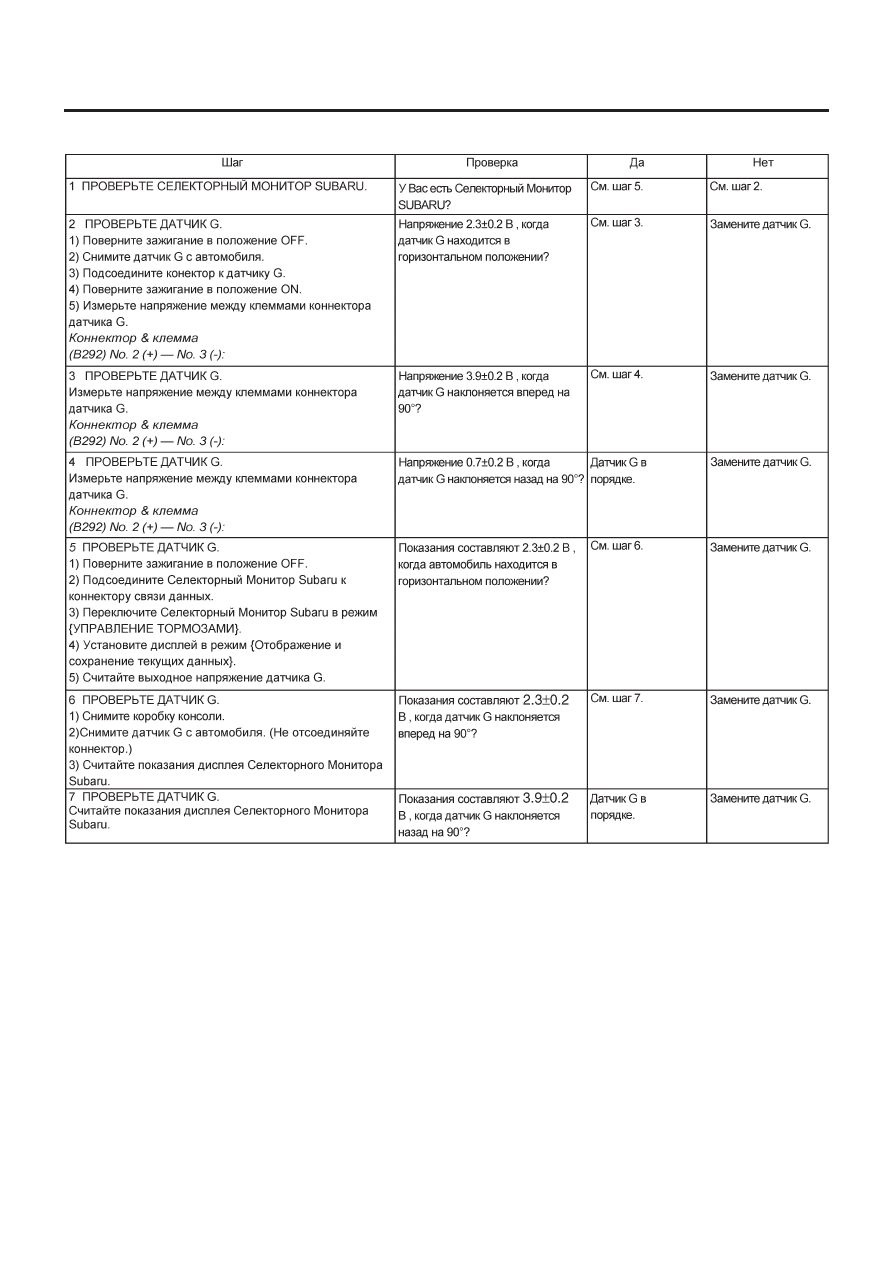

C: ОСМОТР

БОКОВОЙ ДАТЧИК G

ABS-23

ABS

9. Боковой датчик G

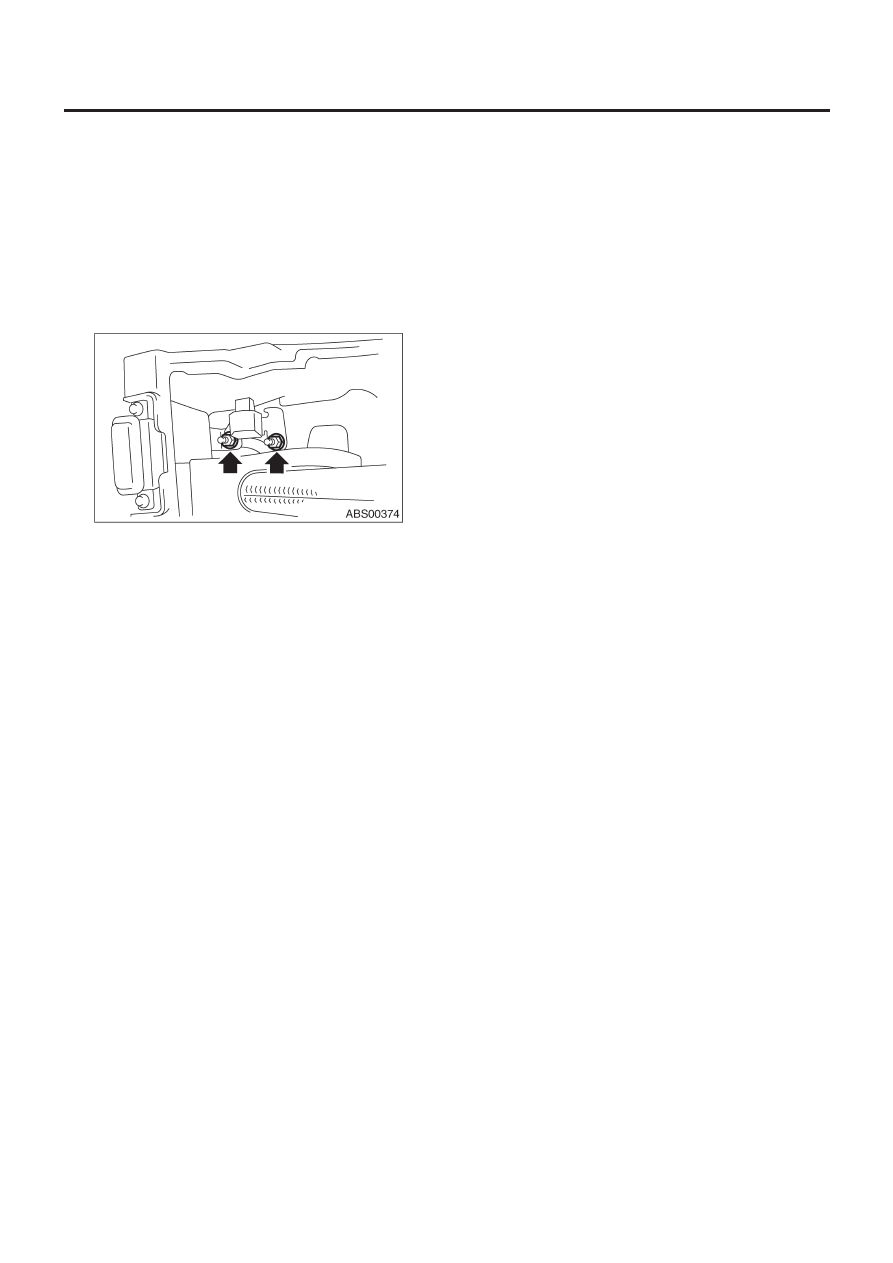

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите крышку консоли.
<См. EI-42, ДЕМОНТАЖ, Коробка консоли.>
3) Отсоедините коннектор от бокового датчика G.
4) Снимите боковой датчик G с автомобиля.

ОСТОРОЖНО:
Не роняйте и не ударяйте боковой датчик G.

B:  УСТАНОВКА

Установите в обратном порядке.

ОСТОРОЖНО:
Не роняйте и не ударяйте боковой датчик G.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

БОКОВОЙ ДАТЧИК G

ABS-24

ABS

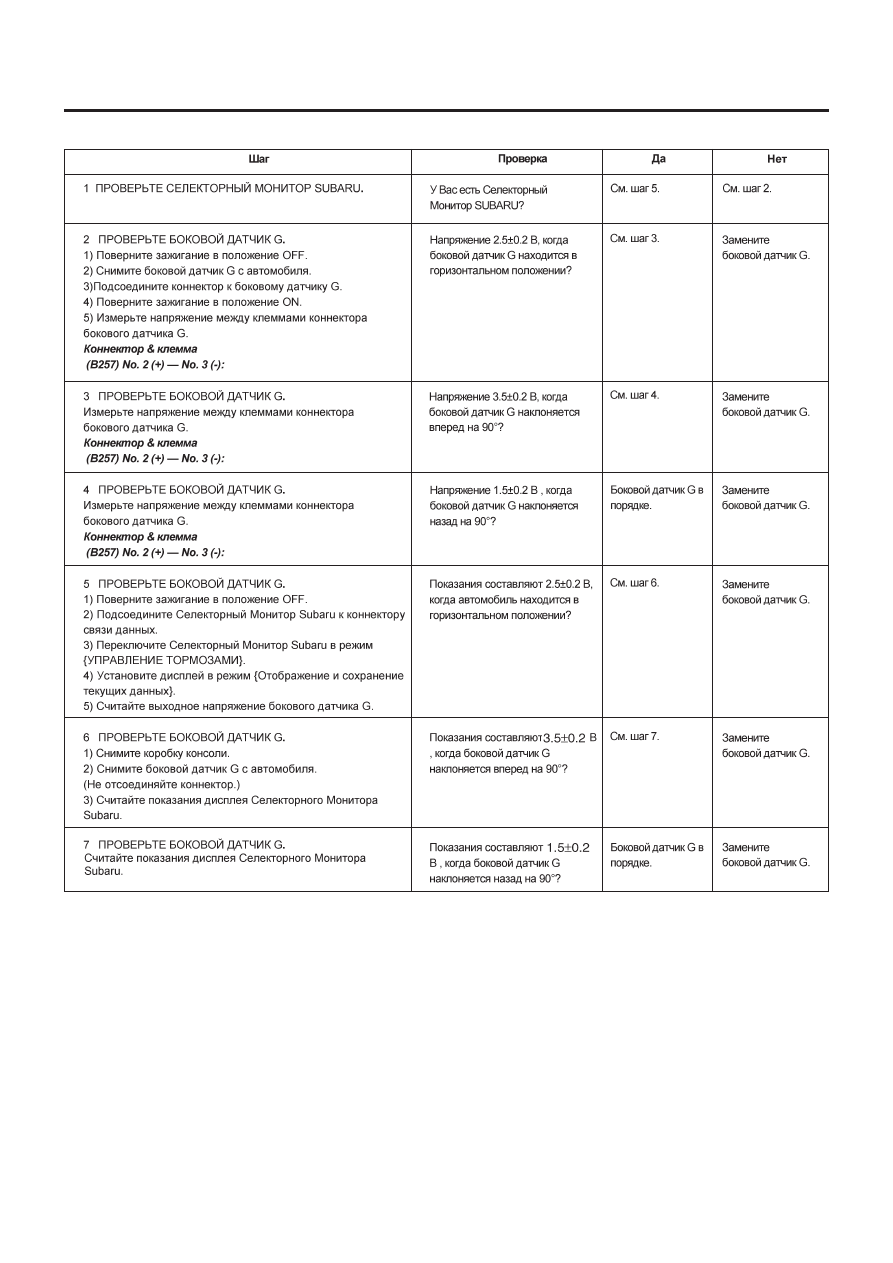

C: ОСМОТР
