1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Модуль управления ABS и узел управления гидравликой (ABSCM&H/U)  . . . . . . . . . . . . . . . . . . . .6

3.  Управление последовательностью ABS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

4.  Передний датчик скорости колеса ABS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

5.  Задний датчик скорости колеса ABS  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

6.  Переднее фоническое колесо  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

7.  Заднее фоническое колесо  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

8.  Датчик G  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

9.  Боковой датчик G . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

ABS

ABS

Стр.

ОБЩЕЕ ОПИСАНИЕ

ABS-2

ABS

1. Общее описание

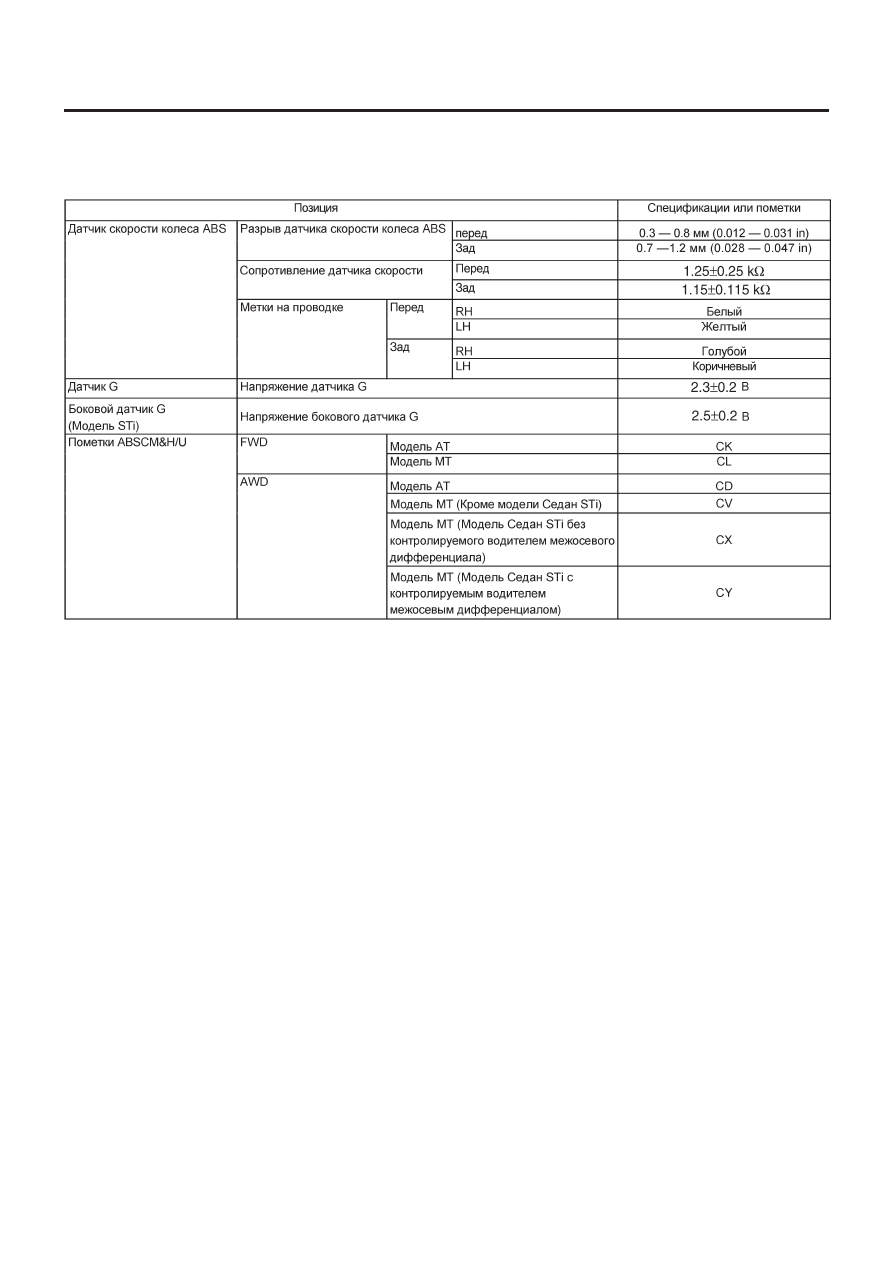

A: СПЕЦИФИКАЦИИ

ОБЩЕЕ ОПИСАНИЕ

ABS-3

ABS

B: КОМПОНЕНТ

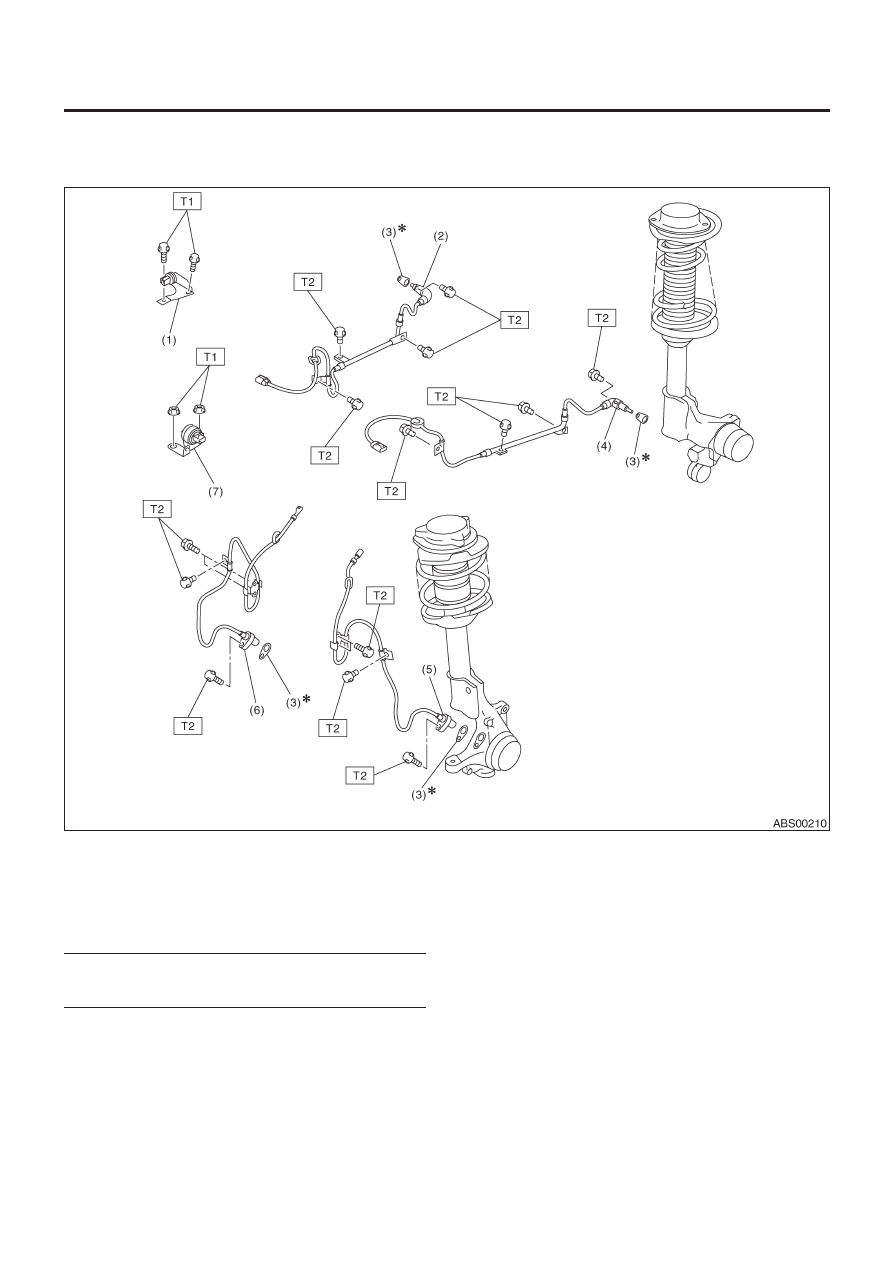

1. ДАТЧИК

(1) Датчик

G

(2)  Задний правый датчик скорости колеса ABS
(3) Регулировочный

расширитель

(4)  Задний левый датчик скорости колеса ABS
(5)  Передний левый датчик скорости колеса ABS
(6)  Передний правый датчик скорости колеса ABS
(7)  Боковой датчик G (Модель STi)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

18 (1.8, 13.0)

T2:

33 (3.3, 24)

ОБЩЕЕ ОПИСАНИЕ

ABS-4

ABS

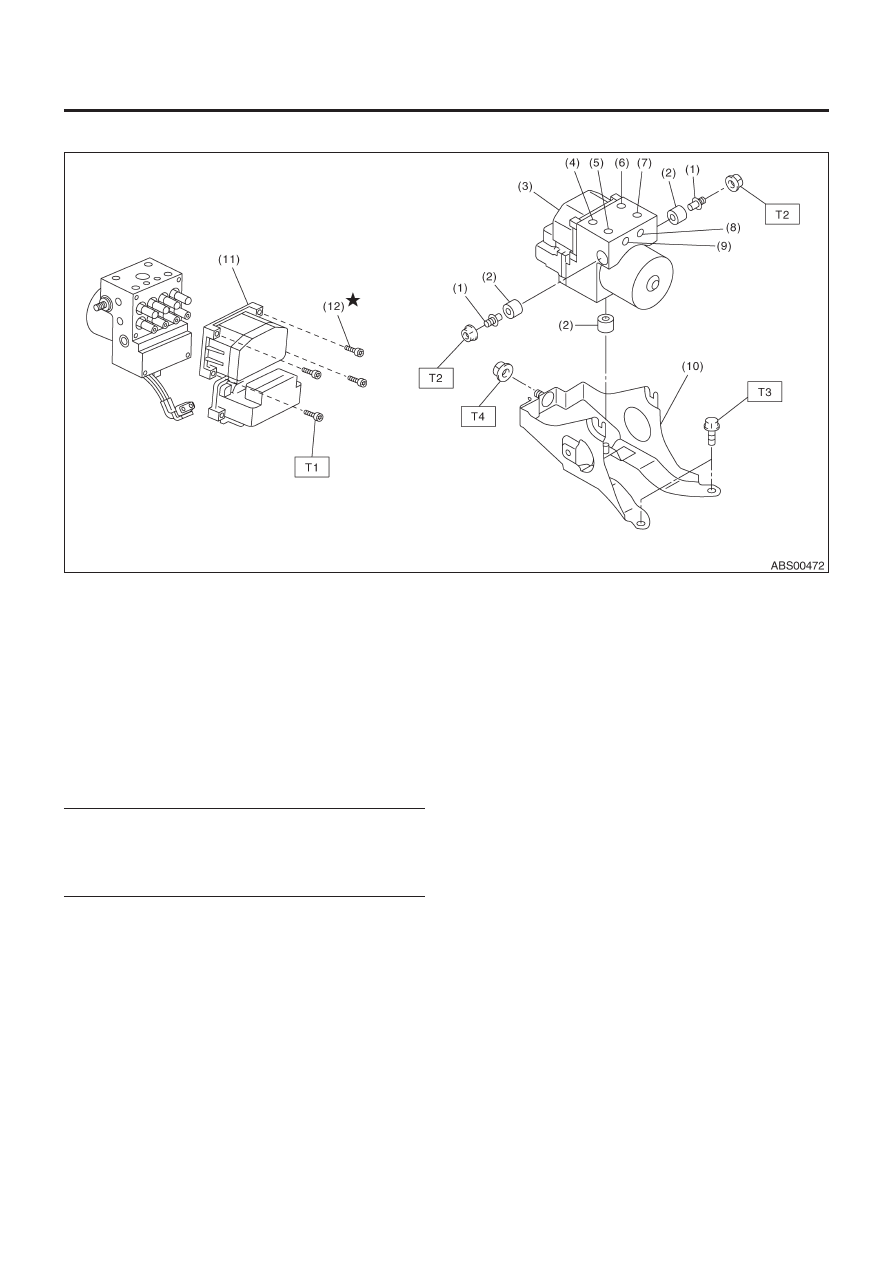

(1) Резьбовая

шпилька

(2) Демпфер
(3)  Модуль управления ABS и узел управления

гидравликой (ABSCM&H/U)

(4)  Передний левый выход
(5) Вторичный

вход

(6)  Передний правый выход
(7) Первичный

вход

(8)  Задний левый выход
(9)  Задний правый выход
(10) Кронштейн
(11)  Модуль управления ABS (ABSCM)
(12) Винт

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

2.65 (0.27, 1.95)

T2:

18 (1.8, 13.0)

T3:

33 (3.3,24)

T4:

38 (3.8,27.5)

C: ОСТОРОЖНО

• Перед отсоединением электрических коннекторов датчи-
ков или узлов обязательно отсоединяйте кабель заземления
от аккумулятора.
• Одевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки, и защитную обувь.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, так как каждая де-
таль автомобиля сильно нагрета после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.

2. МОДУЛЬ УПРАВЛЕНИЯ ABS И УЗЕЛ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ (ABSCM&H/U)
