1.  Общая процедура диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Контрольный список для опроса  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

4.  Местонахождение электрических компонентов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

5.  Сигнал I/O Модуля управления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

6.  Селекторный Монитор Subaru  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

7.  Чтение диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

8.  Режим осмотра  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

9.  Режим очистки памяти  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

10. Принцип загорания предупреждающего светового сигнала ABS/

Предупреждающего светового сигнала тормозов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

11.  Список диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

12.  Процедура диагностики без диагностического кода неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . .26

13.  Процедура диагностики с диагностическим кодом неполадки (DTC)  . . . . . . . . . . . . . . . . . . . . . .37

14.  Общая таблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .127

ABS (ДИАГНОСТИКА)

ABS(diag)

Стр.

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

ABS(diag)-2

ABS (ДИАГНОСТИКА)

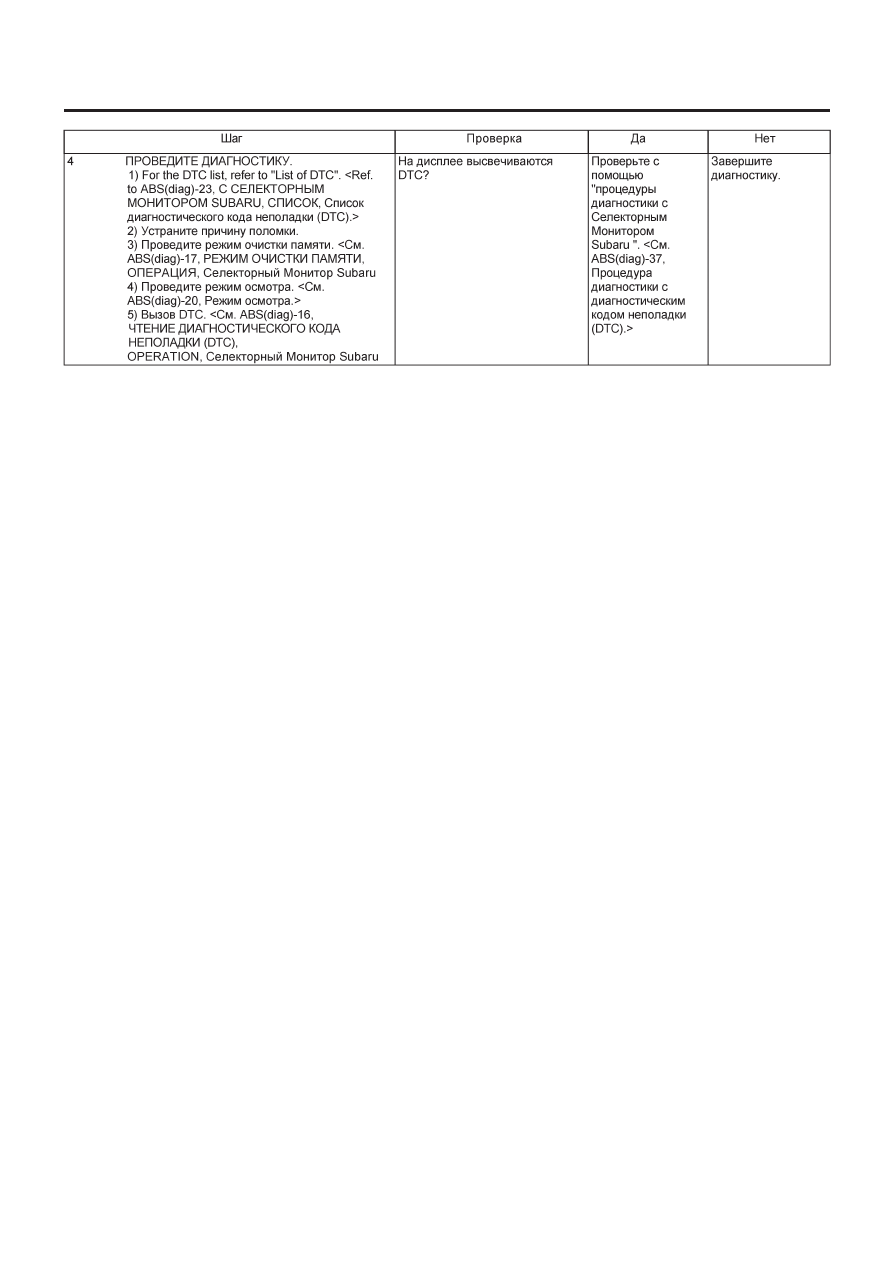

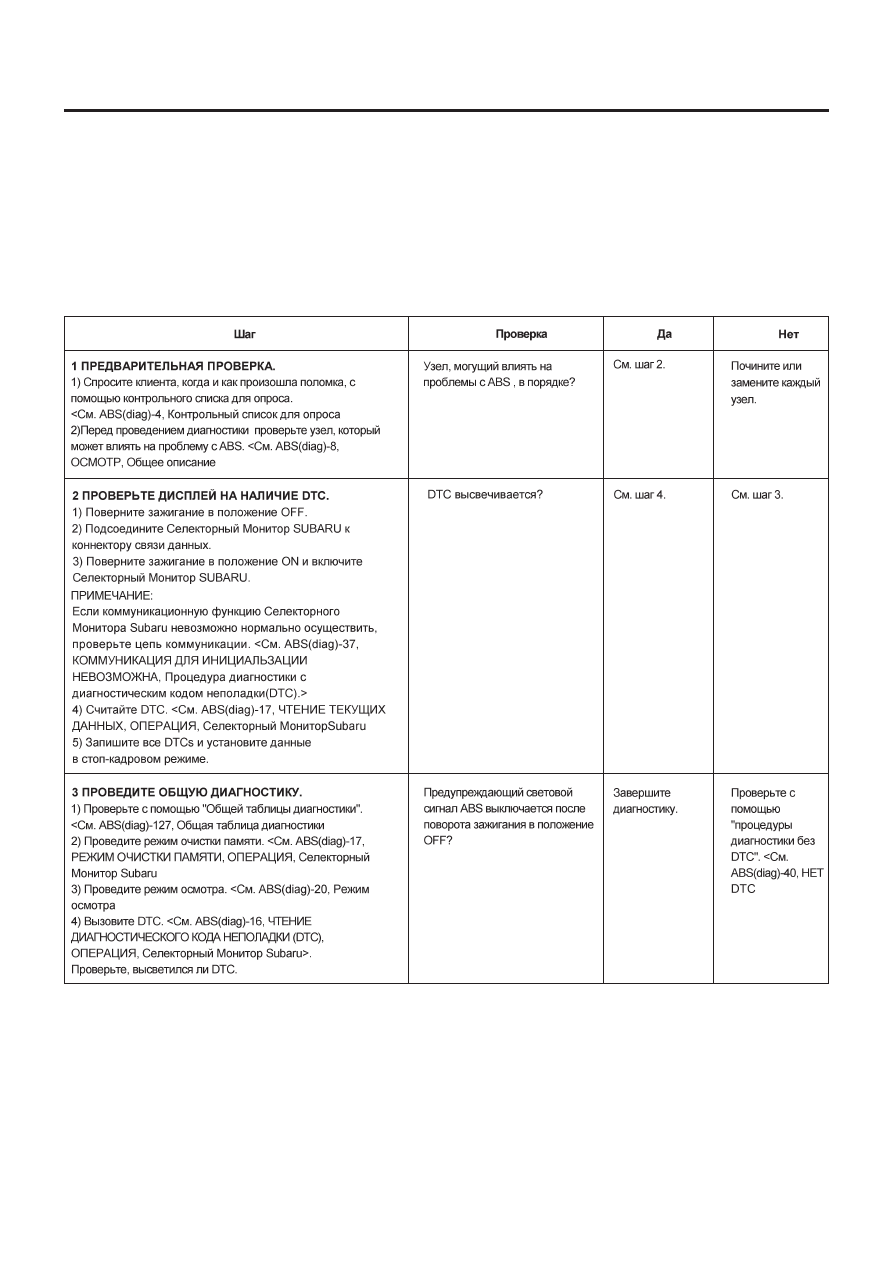

1. Общая процедура диагностики

A: ПРОЦЕДУРА

ОСТОРОЖНО:
Удаляйте инородные частицы (пыль, воду и т.д.) с коннектора ABSCM&H/U во время демонтажа и установки.

ПРИМЕЧАНИЕ:
• Для того, чтобы проверить проводку на предмет поломки проводов и короткого замыкания, потрясите ее, держа за проводку или
за коннектор.
• Контрольный список для опроса. <См. ABS(diag)-4, Контрольный список для опроса.>

.>

.>

.>

.>

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

ABS(diag)-3

ABS (ДИАГНОСТИКА)

КОНТРОЛЬНЫЙ СПИСОК ДЛЯ ОПРОСА

ABS(diag)-4

ABS (ДИАГНОСТИКА)

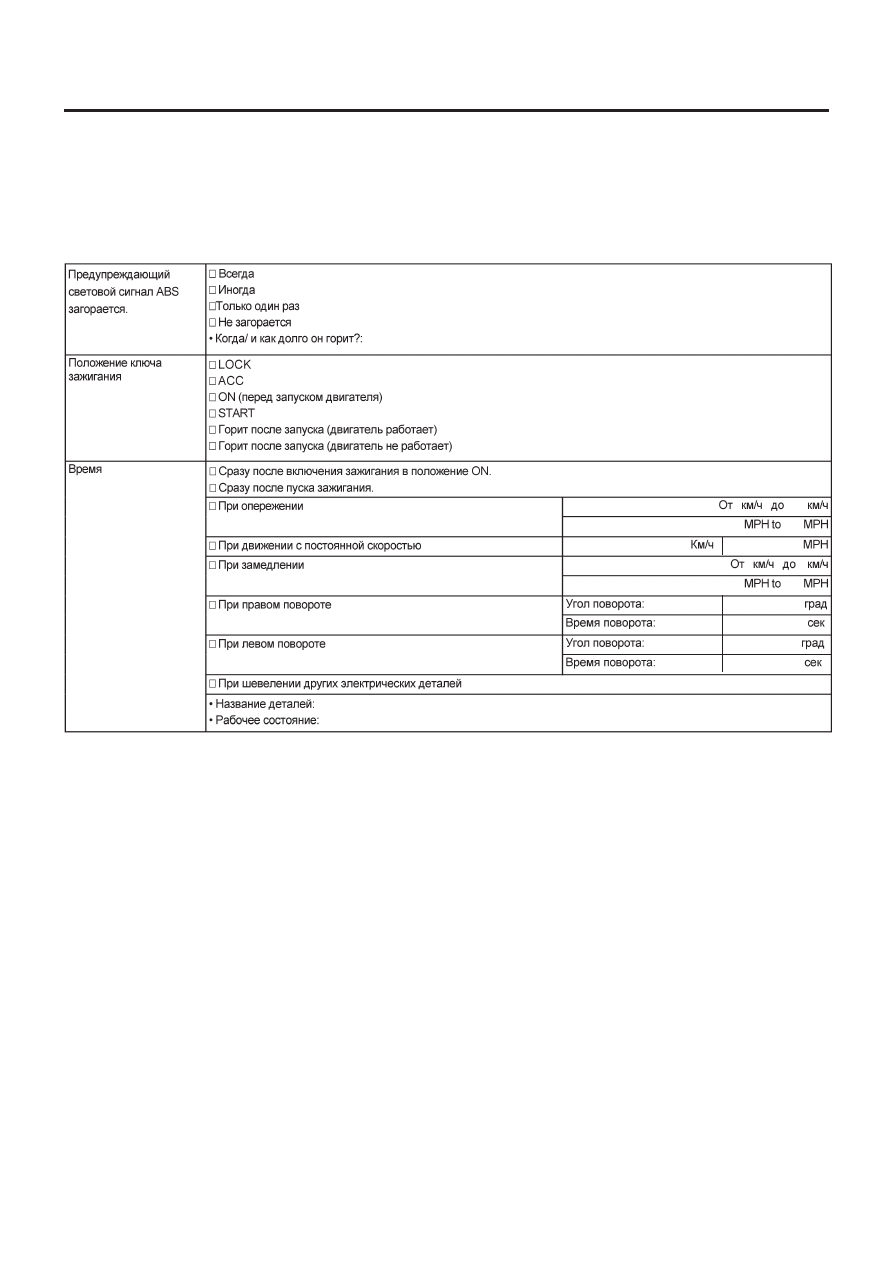

2. Контрольный список для опроса

A: ПРОВЕРКА

Проверьте следующие пункты, касающиеся состояния автомобиля.

1. СОСТОЯНИЕ ПРЕДУПРЕЖДАЮЩЕГО СВЕТОВОГО СИГНАЛА ABS
