ПЕРЕДНИЙ ДАТЧИК СКОРОСТИ КОЛЕСА ABS

ABS-13

ABS

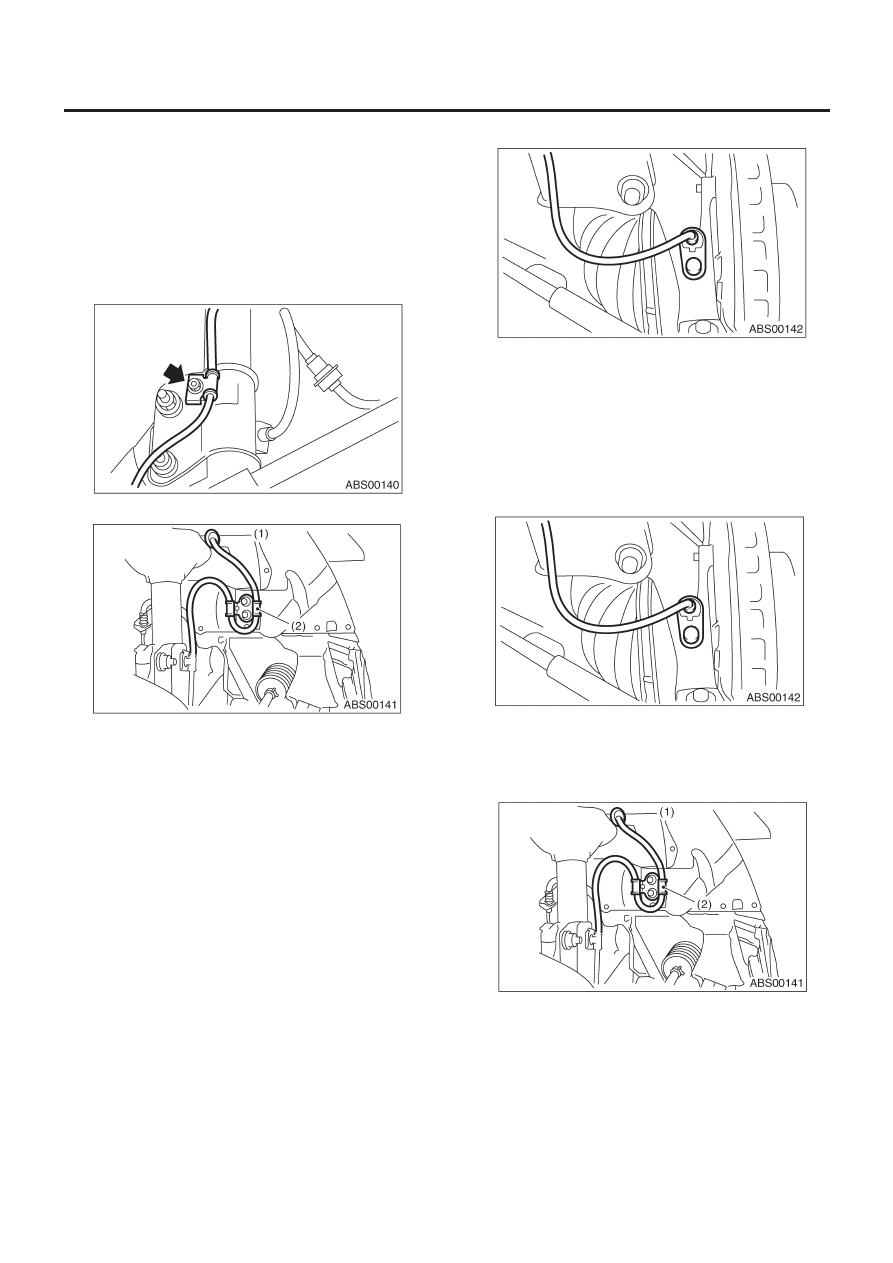

4. Передний датчик скорости колеса ABS

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор переднего датчика скорости коле-
са ABS , расположенный рядом с креплением передней стой-
ки в двигательном отсеке. Потяните коннектор из отверстия
втулки в сторону колеса.
3) Снимите болты, крепящие проводку датчика к стойке.

4) Снимите болты, крепящие проводку датчика к корпусу.

(1)  К коннектору переднего датчика скорости колеса ABS
(2) Кронштейн

5) Снимите болты, крепящие передний датчик скорости колеса
ABS к кожуху и снимите передний датчик скорости колеса ABS.

ОСТОРОЖНО:
• Во время демонтажа следите за тем, чтобы не повре-
дить кусочек полюса, расположенный на конце датчика,
а также зубчатые поверхности.

• Во время демонтажа не тяните за проводку датчика

B:  УСТАНОВКА

1) Временно установите передний датчик скорости колеса
ABS на кожух.

ОСТОРОЖНО:
Во время установки следите за тем, чтобы не ударить
кусочек полюса датчика скорости колеса ABS о фониче-
ское колесо и прилегающие металлические детали.

2) Установите передний датчик скорости колеса ABS на стой-
ку и кронштейн фартука колеса.

Момент затяжки:

33 Н•м (3.3 кгс-м, 24 ft-lb)

(1)  К коннектору переднего датчика скорости колеса ABS
(2) Кронштейн

ПЕРЕДНИЙ ДАТЧИК СКОРОСТИ КОЛЕСА ABS

ABS-14

ABS

3) Проверьте разрыв speed sensor gap. <См. ABS-14, РАЗРЫВ
ДАТЧИКА, ОСМОТР, Передний датчик скорости колеса ABS.>
После получения стандартного зазора затяните датчик ско-
рости колеса ABS на кожухе с определенным моментом. Если
зазор не соответствует спецификации, отрегулируйте заново
с помощью расширителя (№ 26755AA000).

Стандартный зазор датчика скорости колеса ABS:

0.3 — 0.8 мм (0.012 — 0.037 in)

Момент затяжки:

33 Н•м (3.3 кгс-м, 24 ft-lb)

ПРИМЕЧАНИЕ:
• Проверьте отметки на проводке и убедитесь в отсутствии
путаницы. (ПРАВЫЙ: белый, ЛЕВЫЙ: желтый)
• Убедитесь в том, что проводка не вытянута и не касается
подвески или кузова при повороте рулевого колеса.

4) После подтверждения зазора датчика скорости колеса ABS
подсоедините коннектор к датчику скорости колеса ABS.
5) Подсоедините кабель заземления аккумулятора к аккуму-
лятору.

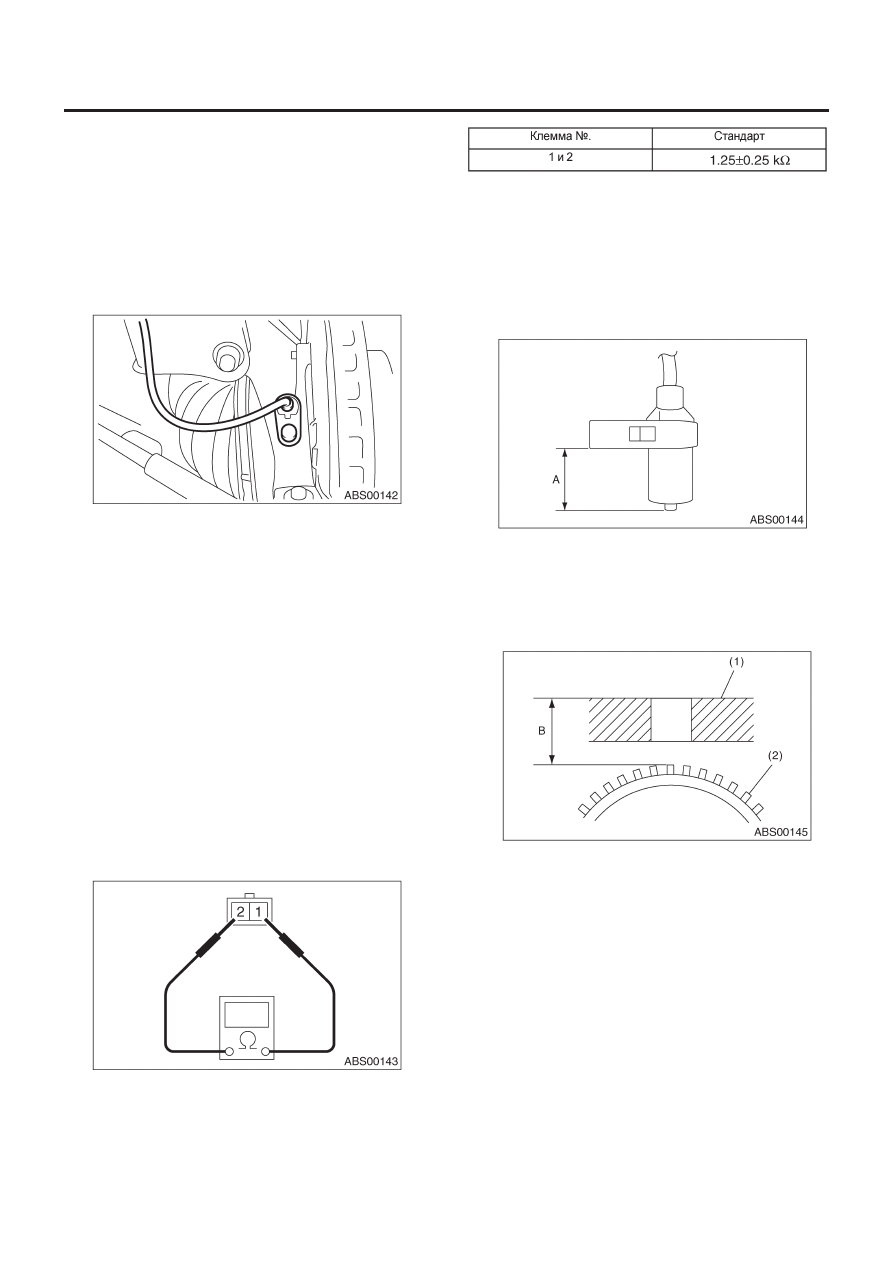

C: ОСМОТР

1. ДАТЧИК СКОРОСТИ КОЛЕСА ABS

1) Проверьте кусочек полюса датчика скорости колеса ABS на
наличие инородных частиц и повреждений. В случае необхо-
димости почистите кусочек полюса или замените датчик ско-
рости колеса ABS.
2) Измерьте сопротивление датчика скорости колеса ABS.
Если сопротивление не соответствует стандартному значе-
нию, замените датчик скорости колеса ABS на новый.

ПРИМЕЧАНИЕ:
Проверьте кабель датчика скорости колеса ABS на предмет
отсутствия электропроводности. В случае необходимости за-
мените его на новый.

2. РАЗРЫВ ДАТЧИКА

1) Измерьте расстояние "A" между поверхностью датчика
скорости колеса ABS и лицевой частью полюса датчика.

2) Измерьте расстояние "B" между поверхностью, на которой
кожух передней оси соприкасается с датчиком скорости ко-
леса ABS, и фоническим колесом.

ПРИМЕЧАНИЕ:
Замеряйте так, чтобы измеритель касался верхней части зуб-
цов фонического колеса.

(1) Кожух

оси

(2) Фоническое

колесо

3) Получите разрыв между лицевой частью полюса датчика
скорости колеса ABS и поверхностью зубцов фонического ко-
леса путем подставления замеренных значений в приведен-
ную ниже формулу.

Зазор датчика скорости колеса ABS = B - A

Стандартный зазор датчика скорости колеса ABS:

0.3 — 0.8 мм (0.012 — 0.037 in)

ПРИМЕЧАНИЕ:
Если разрыв не соответствует спецификации, отрегулируйте
заново с помощью расширителя (№ 26755AA000).

ПЕРЕДНИЙ ДАТЧИК СКОРОСТИ КОЛЕСА ABS

ABS-15

ABS

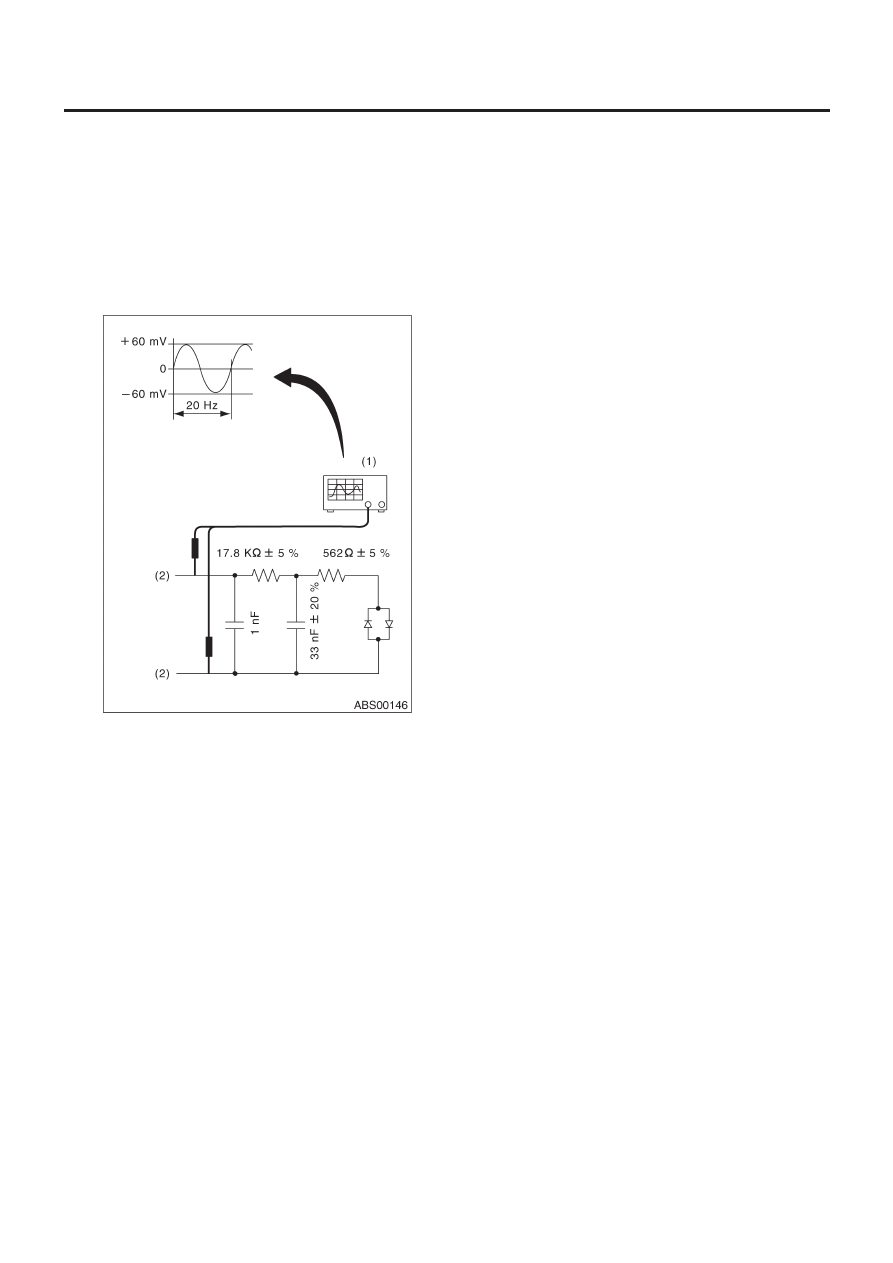

3. ВЫХОДНОЕ НАПРЯЖЕНИЕ

Выходное напряжение можно проверить следующим спосо-
бом. Установите резистор и конденсатор, затем вращайте
колесо со скоростью около 2.75 км/ч (2 MPH).
Спецификация выходного напряжения: 0.12 - 1 В (при 20 Гц)

ПРИМЕЧАНИЕ:
Для информации о номере соответствующей клеммы см.
ДАТЧИК СКОРОСТИ КОЛЕСА ABS. <См. ABS-14, ДАТЧИК
СКОРОСТИ КОЛЕСА ABS, ОСМОТР, Передний датчик скоро-
сти колеса ABS.>

(1) Осциллограф
(2) Клемма

D: РЕГУЛИРОВКА

Отрегулируйте разрыв с помощью расширителя
(№ 26755A000).

ЗАДНИЙ ДАТЧИК СКОРОСТИ КОЛЕСА ABS

ABS-16

ABS

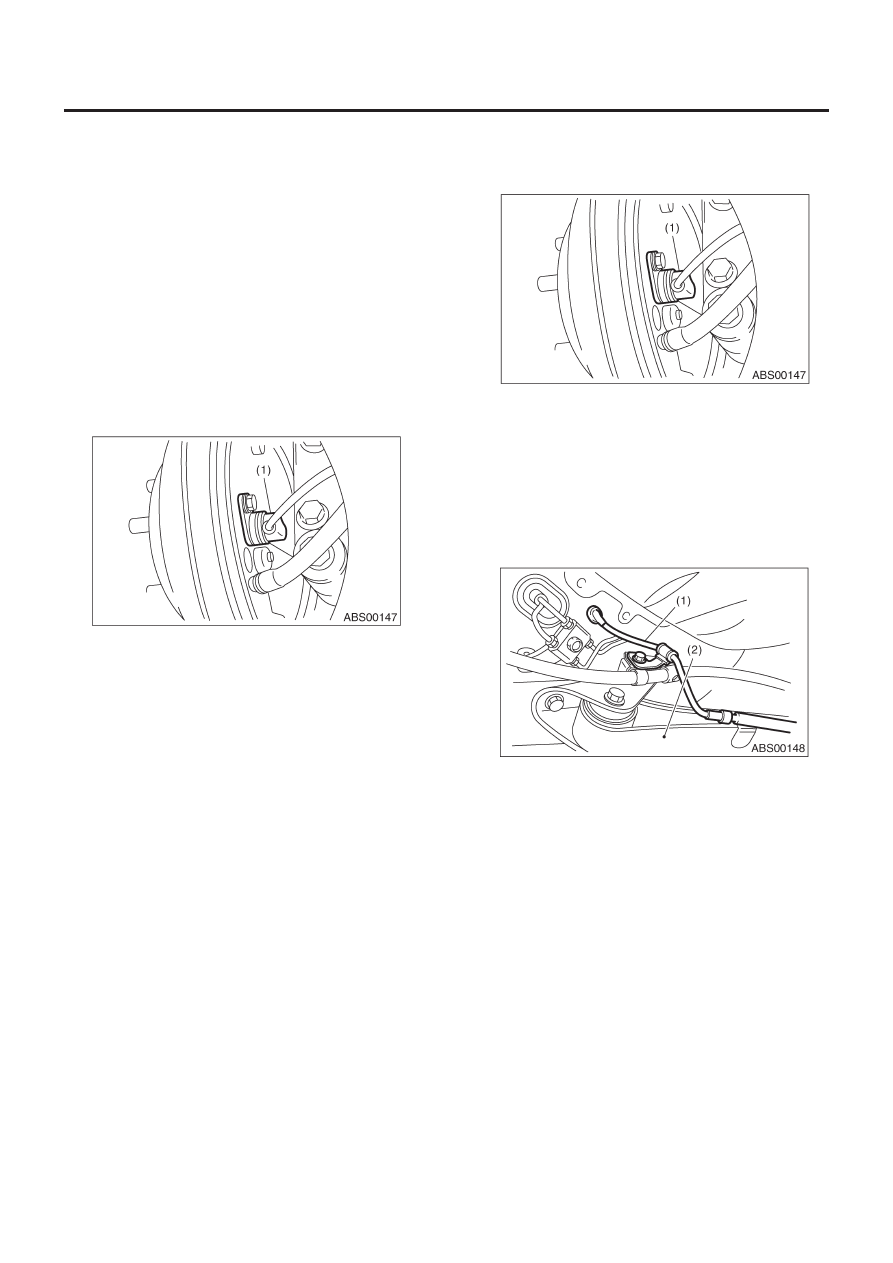

5. Задний датчик скорости колеса ABS

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Поднимите автомобиль.
3) Снимите заднее сидение и отсоедините коннектор задне-
го датчика скорости колеса
ABS. Вытяните коннектор из отверстия втулки под пол.
4) Снимите кронштейн проводки заднего датчика с
задней добавочной тяги и кронштейна.
5) Снимите задний датчик скорости колеса ABS с задней пла-
стины.

ОСТОРОЖНО:
• Во время демонтажа следите за тем, чтобы не повре-
дить кусочек полюса, расположенный на конце датчика,
а также зубчатые поверхности.
• Во время демонтажа не тяните за проводку датчика.

(1)    Задний датчик скорости колеса ABS

6) Снимите заднее фоническое колесо, сняв ступицу с уст-
ройство кожуха и ступицы. <См. DS-25, ДЕМОНТАЖ, Задняя
ось [Модель AWD].> <См. DS-33, ДЕМОНТАЖ, Задняя ось
[Модель FWD].>

B:  УСТАНОВКА

1) Установите заднее фоническое колесо на ступицу, а затем
задний кожух на ступицу. <См. DS-31, СБОРКА, Задняя ось
[Модель AWD].> <См. DS-34, СБОРКА,
Задняя ось [Модель FWD].>
2) Временно установите задний датчик скорости колеса ABS
на заднюю пластину.

ОСТОРОЖНО:
Во время установки следите за тем, чтобы не ударить
кусочек полюса датчика скорости колеса ABS о фониче-
ское колесо и прилегающие металлические детали.

(1)    Задний датчик скорости колеса ABS

3) Установите задний ведущий вал на задний кожух и шпин-
дель заднего дифференциала. <См. DS-28, УСТАНОВКА, Зад-
няя ось [Модель AWD].> <См. DS-33, УСТАНОВКА, Задняя ось
[Модель FWD].>
4) Установите проводку заднего датчика на заднюю добавоч-
ную тягу.

Момент затяжки:

33 Н•м (3.3 кгс-м, 24 ft-lb)

(1)  Проводка заднего датчика
(2) Добавочная

тяга

5) Проверьте разрыв датчика скорости колеса ABS. <См.
ABS-17, РАЗРЫВ ДАТЧИКА, ОСМОТР, Задний датчик скорости
колеса ABS.> После достижения стандартного значения за-
зора затяните датчик скорости колеса ABS на задней пласти-
не с указанным моментом. Если зазор не соответствует спе-
цификации, отрегулируйте заново с помощью расширителя
(№ 26755AA000).

Стандартный зазор датчика скорости колеса ABS:

0.7— 1.2 мм (0.028 — 0.047 in)

Момент затяжки:

33 Н•м (3.3 кгс-м, 24 ft-lb)

ПРИМЕЧАНИЕ:
Проверьте отметки на проводке и убедитесь в отсутствии пу-
таницы. (ПРАВЫЙ: голубой, ЛЕВЫЙ: коричневый)
