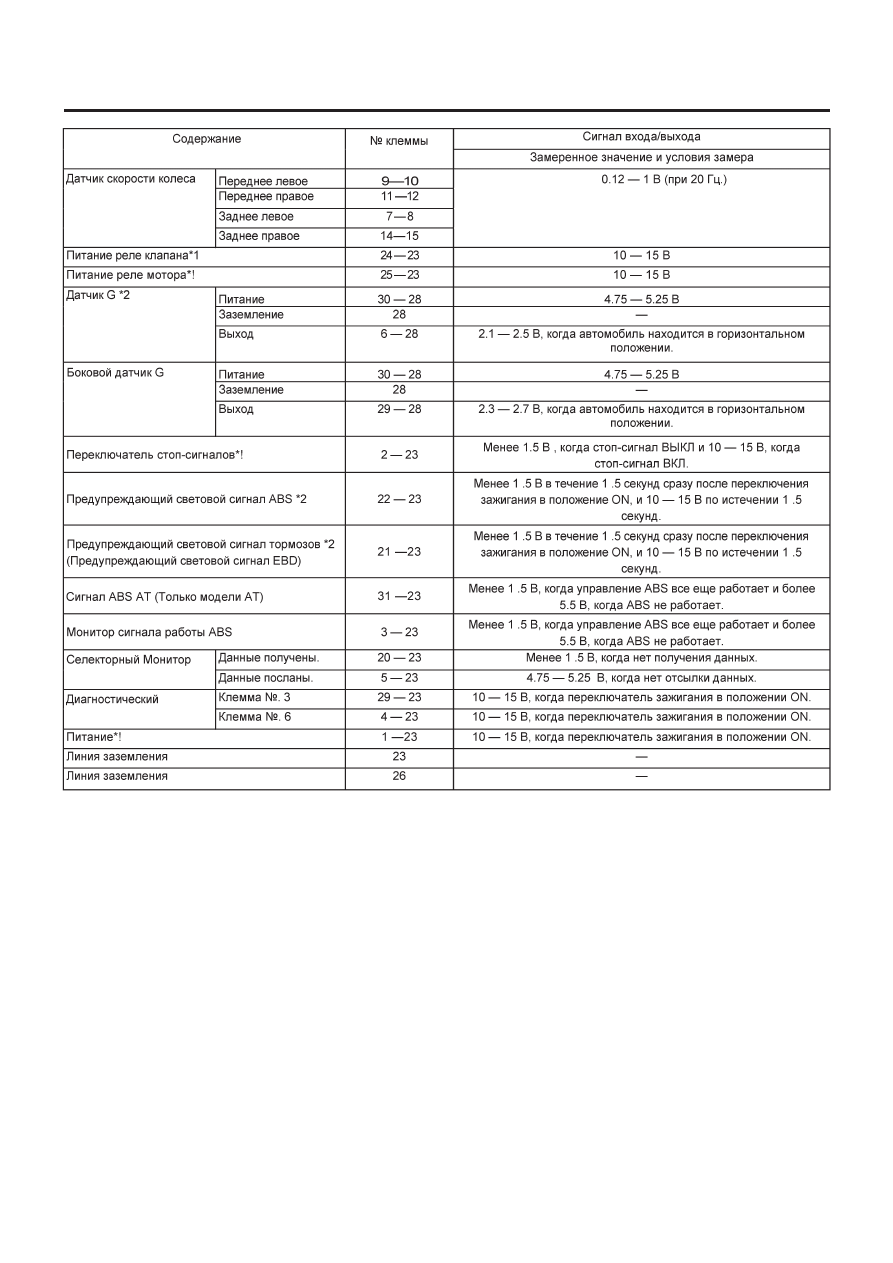

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ

ABS(diag)-13

ABS (ДИАГНОСТИКА)

*1:  Измеряйте напряжение сигнала I/O после съема кон-

нектора с клеммы ABSCM&H/U.

*2:  Измеряйте напряжение сигнала I/O у коннектора (F2).

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ

ABS(diag)-14

ABS (ДИАГНОСТИКА)

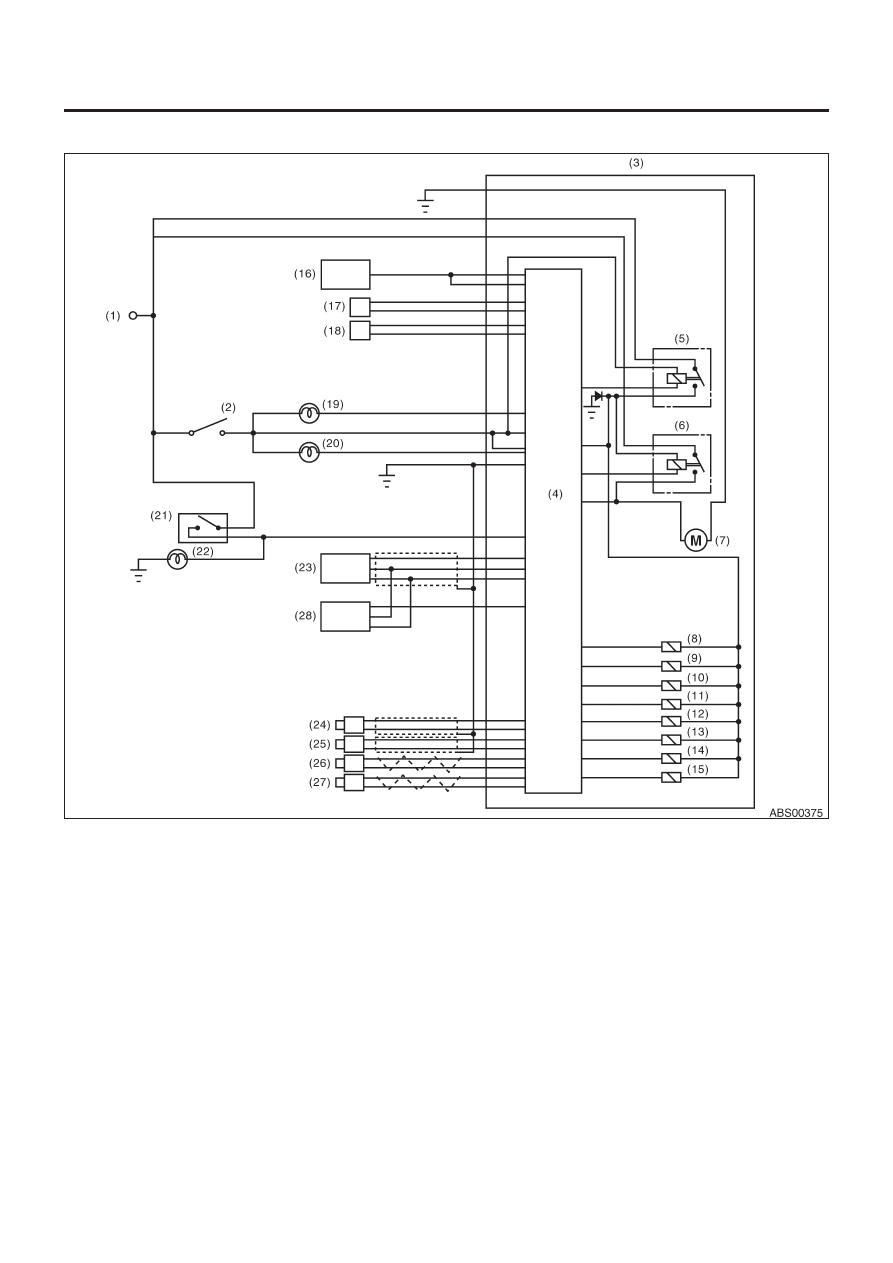

B: ДИАГРАММА ПРОВОДКИ

(1) Аккумулятор
(2) Зажиг
(3)  Модуль управления ABS и узел управления гидравли-

кой (ABSCM&H/U)

(4)  Район модуля управления ABS
(5) Реле

клапана

(6) Реле

мотора

(7) Мотор
(8)  Передний левый впускной соленоидный клапан
(9)  Передний левый выпускной соленоидный клапан
(10)  Передний правый впускной соленоидный клапан
(11)  Передний правый выпускной соленоидный клапан
(12)  Задний левый впускной соленоидный клапан
(13)  Задний левый выпускной соленоидный клапан
(14)  Задний правый впускной соленоидный клапан
(15)  Задний правый выпускной соленоидный клапан
(16) Модуль управления трансмиссией (TCM) (Модель AT)
(17) Диагностический коннектор
(18) Коннектор связи данных

(19)  Предупреждающий световой сигнал тормозов
(20) Предупреждающий световой сигнал ABS
(21) Переключатель стоп-сигналов
(22) Стоп-сигнал
(23) Датчик G
(24)  Передний левый датчик скорости колеса ABS
(25)  Передний правый датчик скорости колеса ABS
(26)  Задний левый датчик скорости колеса ABS
(27)  Задний правый датчик скорости колеса ABS
(28)  Боковой датчик G (Модель STi)

СИГНАЛ I/O МОДУЛЯ УПРАВЛЕНИЯ

ABS(diag)-15

ABS (ДИАГНОСТИКА)

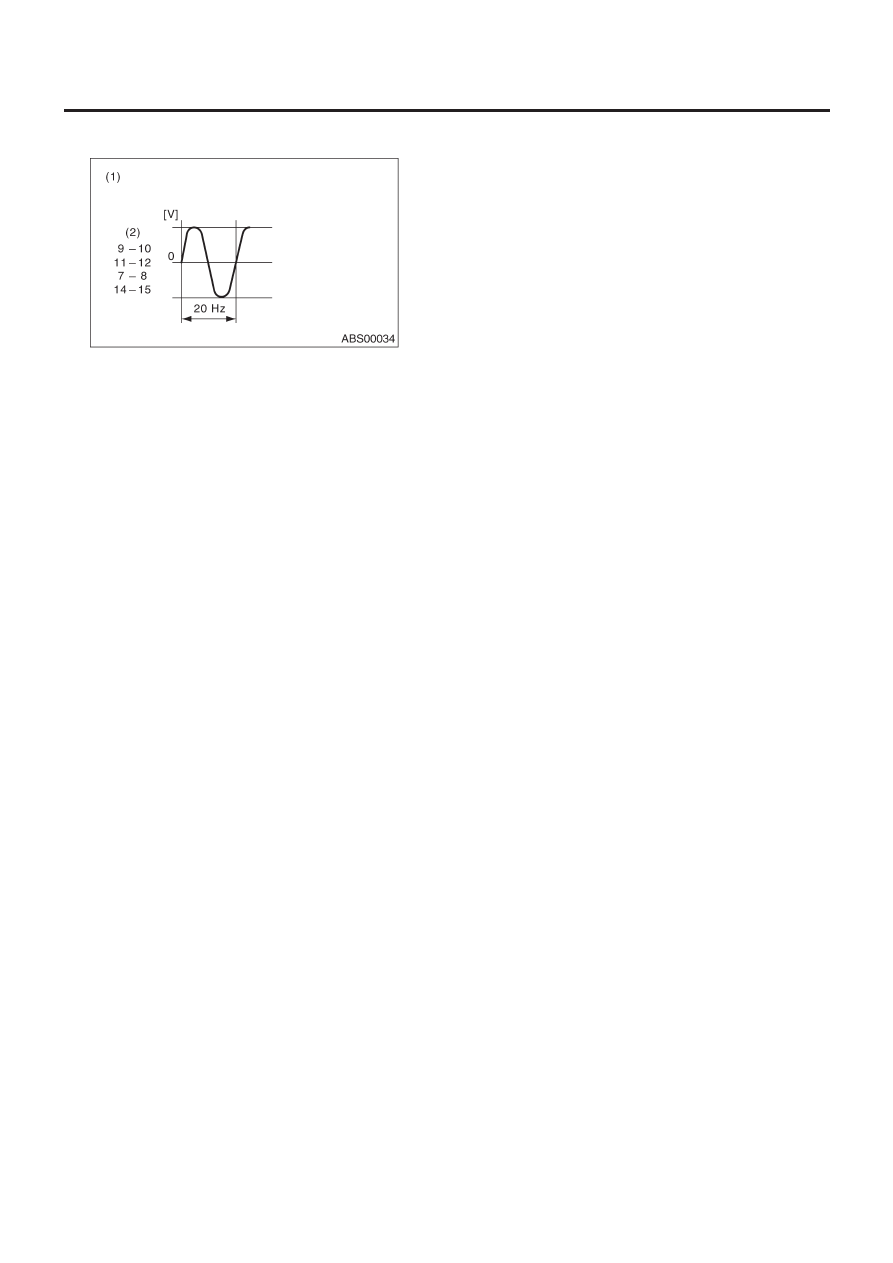

C: ВОЛНА

(1)  Датчик скорости колеса ABS
(2) Клемма

№

(3)  Стандартное выходное напряжение

(3) 20 Гц : 0.12-1В

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

ABS(diag)-16

ABS (ДИАГНОСТИКА)

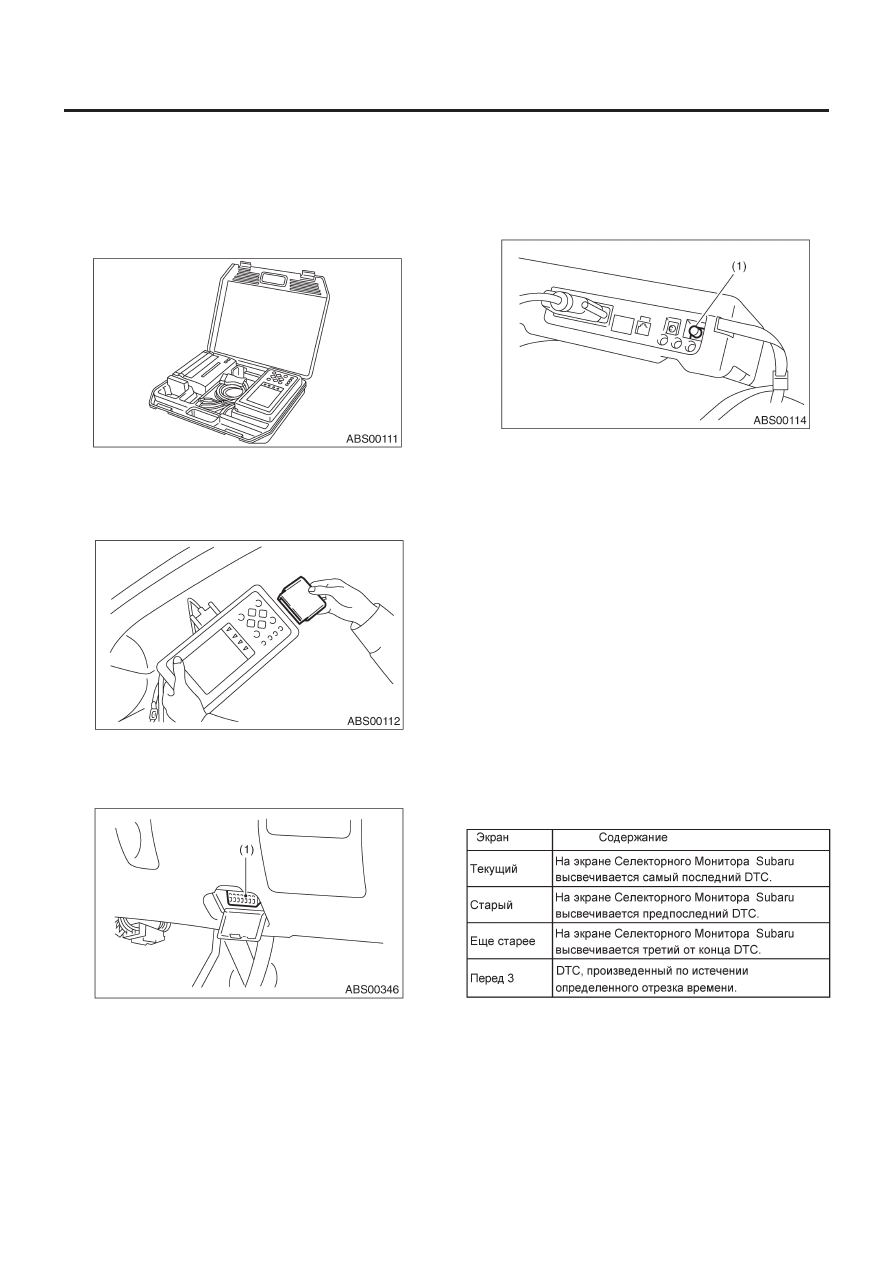

6. Селекторный Монитор Subaru
A: ОПЕРАЦИЯ

1. ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА

НЕПОЛАДКИ (DTC)

1) Подготовьте набор Селекторного Монитора  Subaru.

2) Подсоедините диагностический кабель к Селекторному
Монитору Subaru.
3) Вставьте картридж в Селекторный Монитор Subaru.
<См. ABS(diag)-9, СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ, ПОДГО-
ТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ, Общее описание .>

4) Подсоедините Селекторный Монитор Subaru к коннектору
связи данных.

(1)  Коннектор связи данных расположен в нижней части

панели инструментов (на стороне водителя).

(1)    Коннектор связи данных

(2)  Подсоедините диагностический кабель к коннектору

связи данных.

ОСТОРОЖНО:
Не подсоединяйте другие сканирующие инструменты,
кроме Селекторного Монитора Subaru и инструмента
общего сканирования OBD-II.

5) Переключите зажигание в положение ON (двигатель вы-
ключен) и включите Селекторный Монитор  Subaru.

(1)    Сетевой переключатель

6) В «Главном Меню» выберите
{Проверка каждой системы} и нажмите клавишу [YES].
7) В   «Меню выбора системы»   выберите {Система управле-
ния тормозами} и нажмите клавишу [YES].
8) Нажмите клавишу [YES] после высвечивания информации
о типе ABS.
9) В «Диагностике ABS » выберите{Отображение DTC } и на-
жмите клавишу [YES].
10) В «Отображении DTC » выберите {Текущий DTC} или
{Прошлый DTC} и нажмите клавишу [YES].

ПРИМЕЧАНИЕ:
• Для детальной информации о процедуре см. РУКОВОДСТ-
ВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.
• Для детальной информации касательно DTC, см. СПИСОК
DTC. <См. ABS(diag)-23, Список диагностического кода непо-
ладки (DTC).>
• Отображается максимум 3 DTC в порядке возникновения.
• Если какой-либо DTC не сохранился в памяти должным об-
разом (из-за скачка питания ABSCM&H/U и т.д.) при возник-
новении проблемы, то на Селекторном Мониторе  Subaru по-
явится  DTC, за которым будет стоять знак вопроса "?". Это
означает ненадежность информации.
