СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

ABS(diag)-17

ABS (ДИАГНОСТИКА)

3. РЕЖИМ ОЧИСТКИ ПАМЯТИ

1) В «Главном Меню» выберите {2.Проверка каждой системы}
и нажмите клавишу [YES].
2) В   «Меню выбора системы»   выберите {Система тормозов}
и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после высвечивания информации
о типе двигателя.
4) В «Диагностике управления тормозами» выберите {Очист-
ка памяти}  и нажмите клавишу [YES].

5) Когда высветится "Сделано" и "поверните зажигание в по-

ложение OFF", выключите Селекторный Монитор Subaru и по-
верните переключатель зажигания в положение OFF.

ПРИМЕЧАНИЕ:
Для детальной информации о процедуре см. РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.

4. УПРАВЛЕНИЕ ПОСЛЕДОВАТЕЛЬНОСТЬЮ ABS

2.  СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) В «Главном Меню» выберите {Проверка каждой системы} и нажмите клавишу [YES].
2) В   «Меню выбора системы»   выберите {Система управления тормозами} и нажмите клавишу [YES].
3) Нажмите клавишу [YES] после высвечивания информации о типе ABS.
4) В «Диагностике управления тормозами» выберите {Отображение и сохранение текущих данных} и нажмите клавишу «YES».
5) В «Меню отображения данных» выберите {Отображение данных} и нажмите клавишу «YES».
6) С помощью скроллинга пролистывайте содержимое экрана вверх и вниз, пока не найдете требуемые данные.

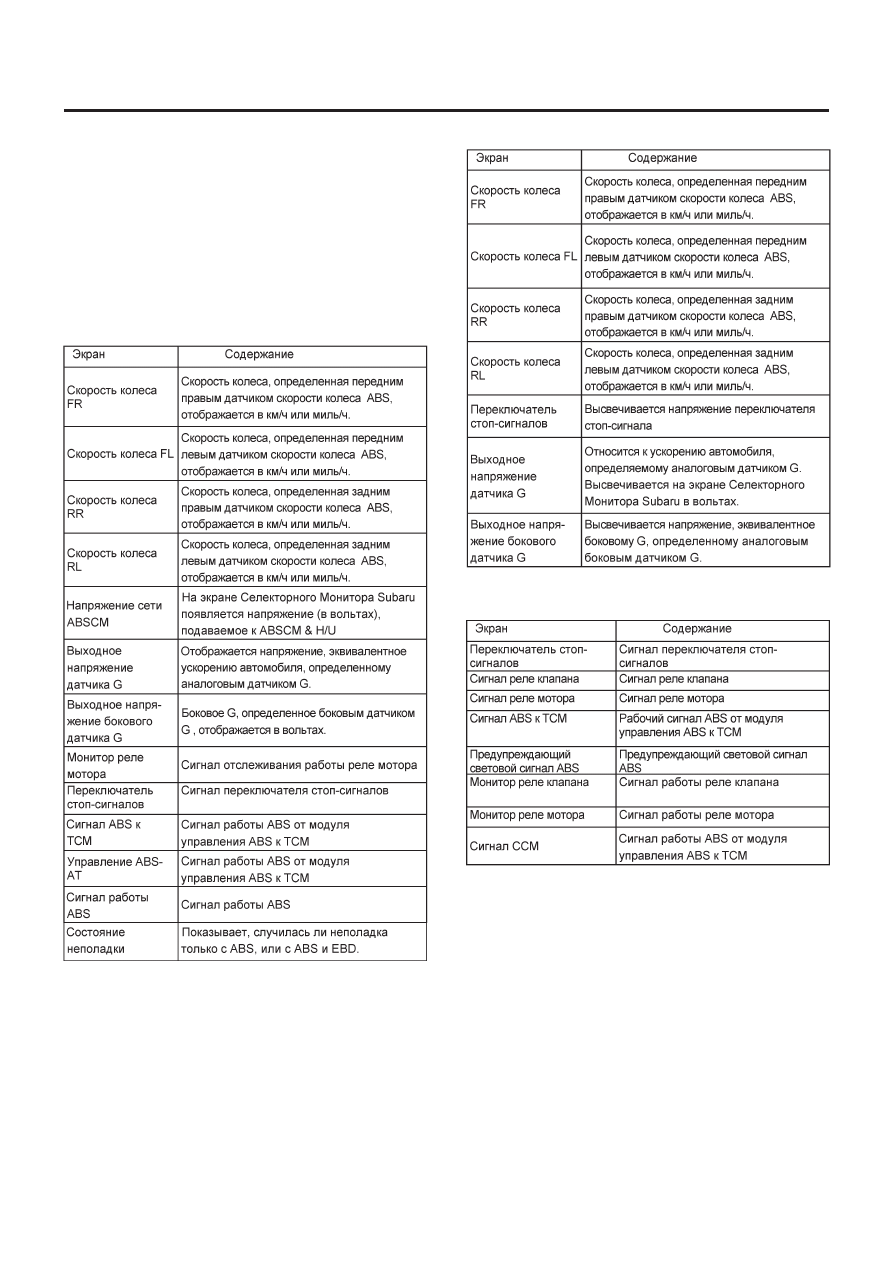

• Список вспомогательных данных приведен в следующей таблице.

ПРИМЕЧАНИЕ:
Для детальной информации о процедуре см. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ СЕЛЕКТОРНОГО МОНИТОРА SUBARU.

СЕЛЕКТОРНЫЙ МОНИТОР SUBARU

ABS(diag)-18

ABS (ДИАГНОСТИКА)

5. СТОП-КАДРОВЫЕ ДАННЫЕ

ПРИМЕЧАНИЕ:
• На дисплее высвечиваются данные, сохраненные во время
возникновения неполадки.
• При каждом возникновении неполадки в памяти сохраняет-
ся самая последняя информация в стоп-кадровых данных.
• Максимальное количество запоминающихся стоп-кадро-
вых данных равно трем.
• Если стоп-кадровые данные сохранились в памяти долж-
ным образом (из-за скачка питания ABSCM и т.д.) при возник-
новении проблемы, то на Селекторном Мониторе  Subaru по-
явится  DTC, за которым будет стоять знак вопроса "?". Это
означает ненадежность информации.

6. ВЫСВЕЧИВАЕМЫЕ АНАЛОГОВЫЕ ДАННЫЕ

7. ВЫСВЕЧИВАЕМЫЕ ДАННЫЕ ВКЛ/ВЫКЛ

ЧТЕНИЕ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS(diag)-19

ABS (ДИАГНОСТИКА)

7. Чтение диагностического кода

неполадки (DTC)

A: ОПЕРАЦИЯ

Для получения информации о том, как получить и понять DTC,
см. СЕЛЕКТОРНЫЙ МОНИТОР SUBARU. <См. ABS(diag)-16,
Селекторный Монитор Subaru.>

РЕЖИМ ОСМОТРА

ABS(diag)-20

ABS (ДИАГНОСТИКА)

8. Режим осмотра
A: ОПЕРАЦИЯ

Воспроизведите условия, максимально приближенные к тем,
при которых произошла поломка. Поэксплуатируйте автомо-
биль на скорости более 40 км/ч (25 MPH) в течение не менее
1 минуты.
