Subaru Impreza: трансмиссия и сцепление. Руководство - часть 9





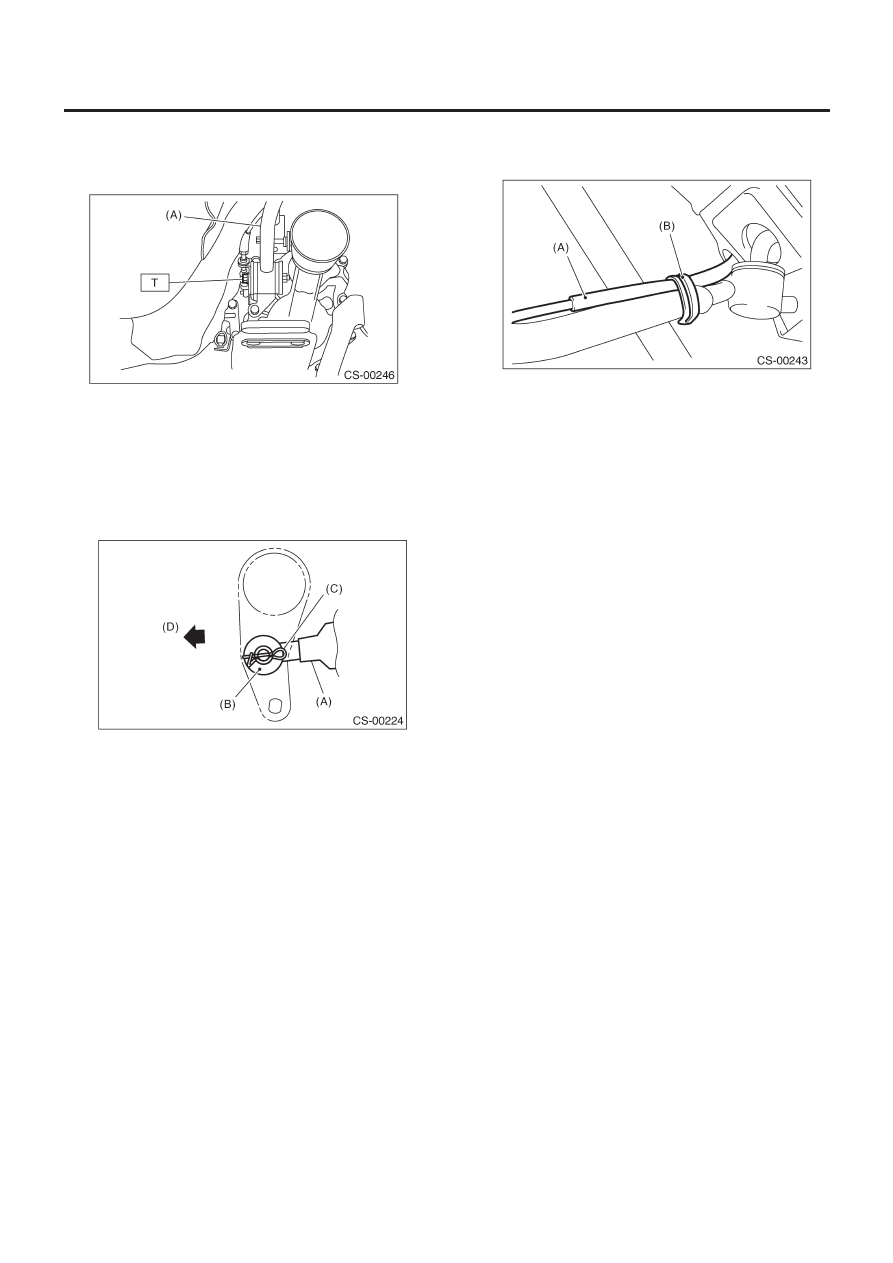

ТРОС ОГРАНИЧЕНИЯ ЗАДНЕЙ ПЕРЕДАЧИ

CS-31

СИСТЕМЫ УПРАВЛЕНИЯ

6) Сдвиньте трансмиссию вправо, затем установите опору.

Момент затяжки:

T: 32 Н•м (3.3 кгс-м, 23.6 ft-lb)

(A)    Опора

7) Установите конец троса ограничения аздней передачи,
шайбу и обжимочный фиксатор на рычаг ограничения задней
передачи.

ПРИМЕЧАНИЕ:
Убедитесь в том, что обжимочный фиксатор установлен в
верном направлении.

(A)  Трос ограничения задней передачи
(B) Шайба
(C) Обжимочный

фиксатор

(D) Передняя

сторона

8) Зафиксируйте трос ограничения задней передачи на зажи-
ме опоры.

ПРИМЕЧАНИЕ:
Установите трос ограничения задней передачи на верхней
стороне опоры.

(A)  Трос ограничения задней передачи
(B) Зажим

9) Установите заднюю выхлопную трубу и глушитель. <См.
EX(H4DOTC)-14, УСТАНОВКА, Задняя выхлопная труба.>,
<См.   EX(H4DOTC)-15, УСТАНОВКА, Глушитель.>
10) Опустите автомобиль.
11) Установите коробку консоли. <См. EI-42, УСТАНОВКА, Ко-
робка консоли.>

C: ОСМОТР

1) Убедитесь в плавном движении ползуна. Если это не так,
отрегулирйте трос ограничения задней передачи или про-
верьте ползун на предмет повреждений. <См. CS-31, РЕГУ-
ЛИРОВКА, Трос ограничения задней передачи.>
2) Убедитесь в том, что рычаг может переключаться на зад-
нюю передачу,
когда ползун оттягивается наверх. Если рычаг не переключа-
ется на заднюю передачу, отрегулируйте трос ограничения
задней передачи. <См. CS-31, РЕГУЛИРОВКА, Трос ограни-
чения задней передачи.>
3) Убедитесь в том, что рычаг не может переключаться на
заднюю передачу,
когда ползун не оттягивается наверх. Если рычаг все-таки пе-
реключатеся, отрегулируйте или замените трос ограничения
задней передачи. <См. CS-31, РЕГУЛИРОВКА, Трос ограни-
чения задней передачи.>

D: РЕГУЛИРОВКА

1) Установите автомобиль на подъемник.
2) Снимите поддон.
3) Снимите заднюю выхлопную трубу и глушитель. <См.
EX(H4DOTC)-14, ДЕМОНТАЖ, Задняя выхлопная труба>,
<См.EX(H4DOTC)-15, ДЕМОНТАЖ, Глушитель.>
4) Снимите поперечину. <См. 6MT-34,
ДЕМОНТАЖ, Система крепления трансмиссии.>

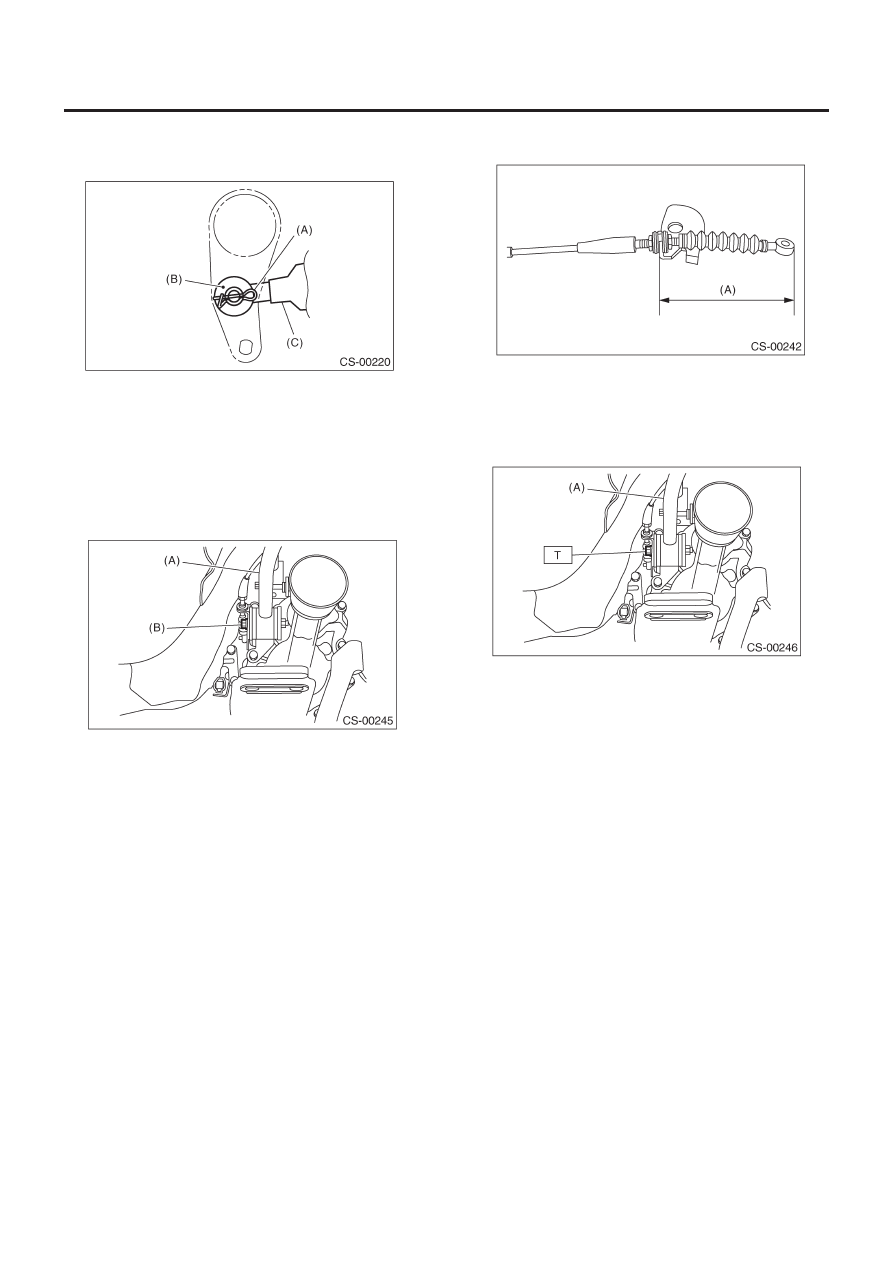

ТРОС ОГРАНИЧЕНИЯ ЗАДНЕЙ ПЕРЕДАЧИ

CS-32

СИСТЕМЫ УПРАВЛЕНИЯ

5) Снимите обжимочный фиксатор и шайбу, затем отделите
трос ограничения задней передачи от рычага ограничения
задней передачи.

(A) Обжимочный

фиксатор

(B) Шайба
(C)  Трос ограничения задней передачи

6) Сдвиньте трансмиссию вправо, затем снимите болт опоры
и трос ограничения задней передачи.

ПРИМЕЧАНИЕ:
If Если трансмиссию не сдвинуть, болт опоры будет касаться
корпуса, что может привести к повреждениям.

(A) Опора
(B) Болт

опоры

7) При вытянутом тросе отрегулируйте длину между концом
пластины троса и трсом ограничения задней передачи до 84
мм (3.31 in), а затем затяните стопорную гайку.

Момент затяжки:

6 Н•м (0.6 кгс-м, 4.4 ft-lb)

(A)    84 мм (3.31 in)

8) Сдвиньте трансмиссию вправо, затем установите опору.

Момент затяжки:

T: 32 Н•м (3.3 кгс-м, 23.6 ft-lb)

(A)    Опора

9) Установите поперечину. <См. 6MT-34, УСТАНОВКА, Систе-
ма крепления трансмиссии.>
10) Установите заднюю выхлопную трубу и глушитель.
<См.EX(H4DOTC)-14,  УСТАНОВКА,  Задняя выхлопная тру-
ба.>, <См. EX(H4DOTC)-15, УСТАНОВКА, Глушитель.>
11) Установите конец троса ограничения задней передачи,
шайбу и обжимочный фиксатор на рычаг ограничения задней
передачи.

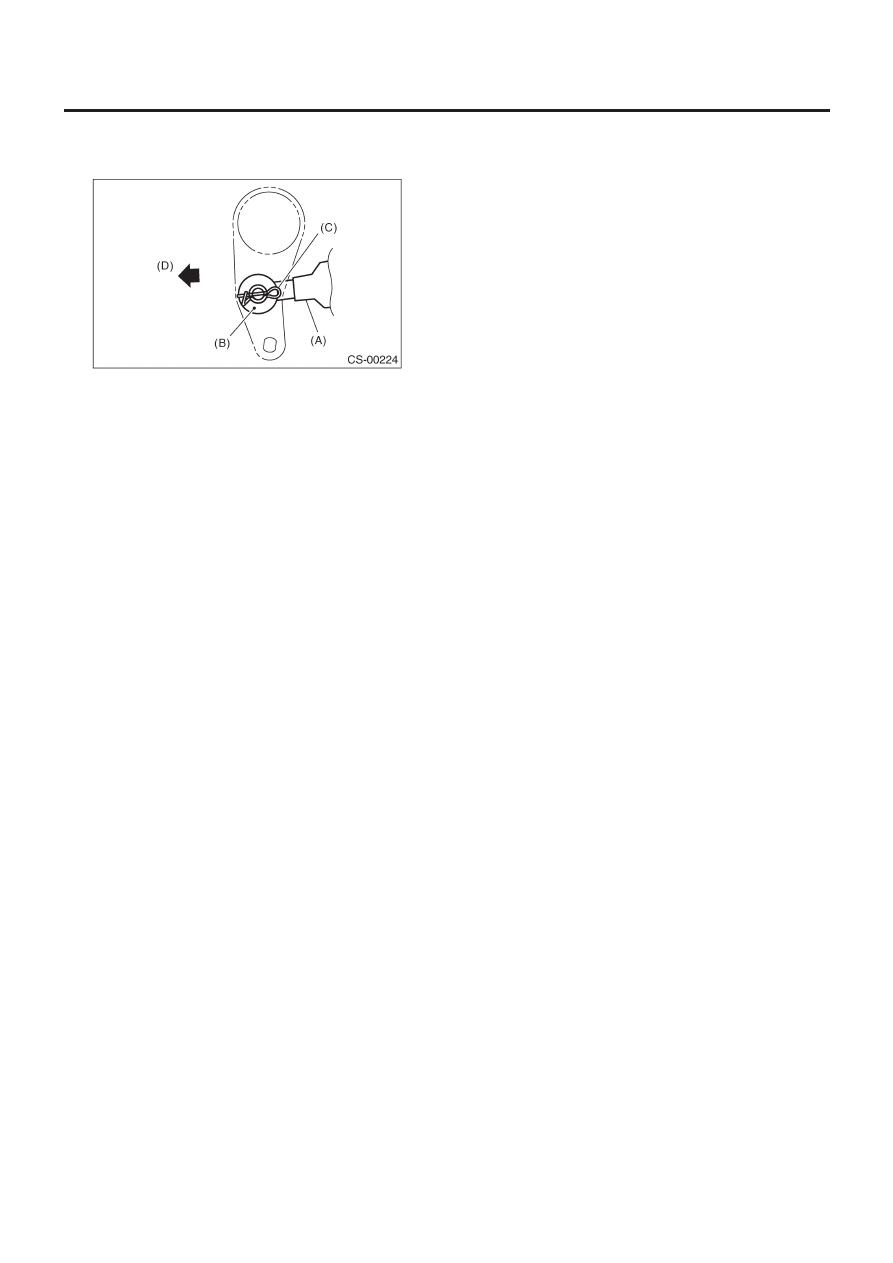

ТРОС ОГРАНИЧЕНИЯ ЗАДНЕЙ ПЕРЕДАЧИ

CS-33

СИСТЕМЫ УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
Убедитесь втом, что обжимочный фиксатор установлен в вер-
ном направлении.

(A)  Трос ограничения задней передачи
(B) Шайба
(C) Обжимочный

фиксатор

(D) Передняя

сторона

12) Установите поддон.

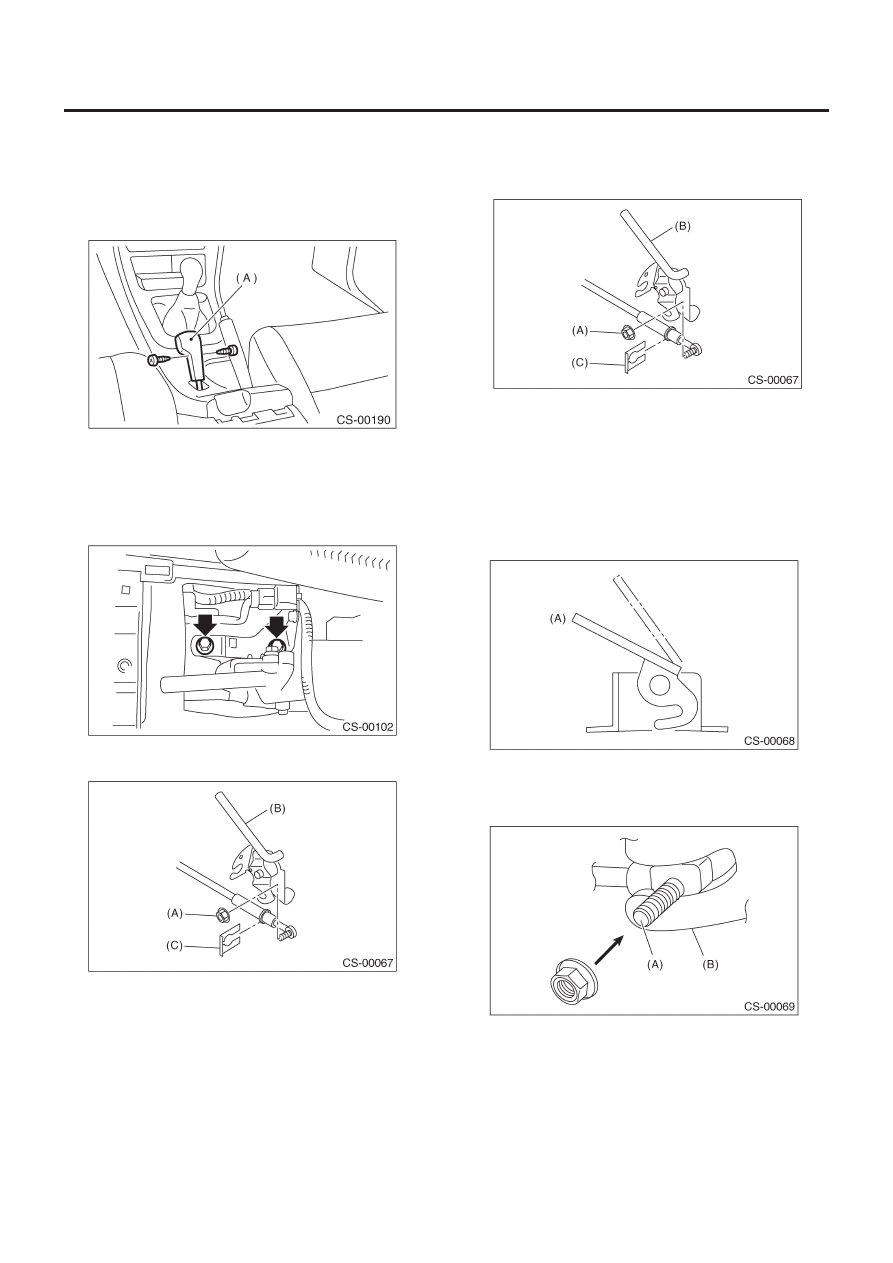

РЫЧАГ СЕЛЕКТОРА ПРИВОДА MT

CS-34

СИСТЕМЫ УПРАВЛЕНИЯ

6. Рычаг селектора привода MT

A:  ДЕМОНТАЖ

1) Поставбье рычаг селектора привода в положение HI.
2) Снимите набалдашник.

(A)   Набалдашник рычага селектора привода

3) Снимите коробку консоли. <См. EI-42, ДЕМОНТАЖ, Короб-
ка консоли.>
4) Снимите болт, крепящий устройство рычага селектора
привода на корпусе.

5) Снимите фланцевцю гайку, зажим, а затем отсоедините
трос от устройства рычага.

(A) Фланцевая

гайка

(B)  Устройство  рычага
(C) Зажим

B:  УСТАНОВКА

1) Приставьте трос селектора привода к устройству рычага и
закрепите с помощью зажима.

(A) Фланцевая

гайка

(B)  Устройство  рычага
(C) Зажим

2) Установите рычаг селектора привода.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

3) Поставбье рычаг селектора привода в положение HI.

(A)    Положение HI

4) Убедитесь в том, что болт конца троса вставлен в прорезь
плеча рычага.

(A)  Болт конца троса
(B) Плечо

рычага
