ОБЩЕЕ ОПИСАНИЕ

CS-7

СИСТЕМЫ УПРАВЛЕНИЯ

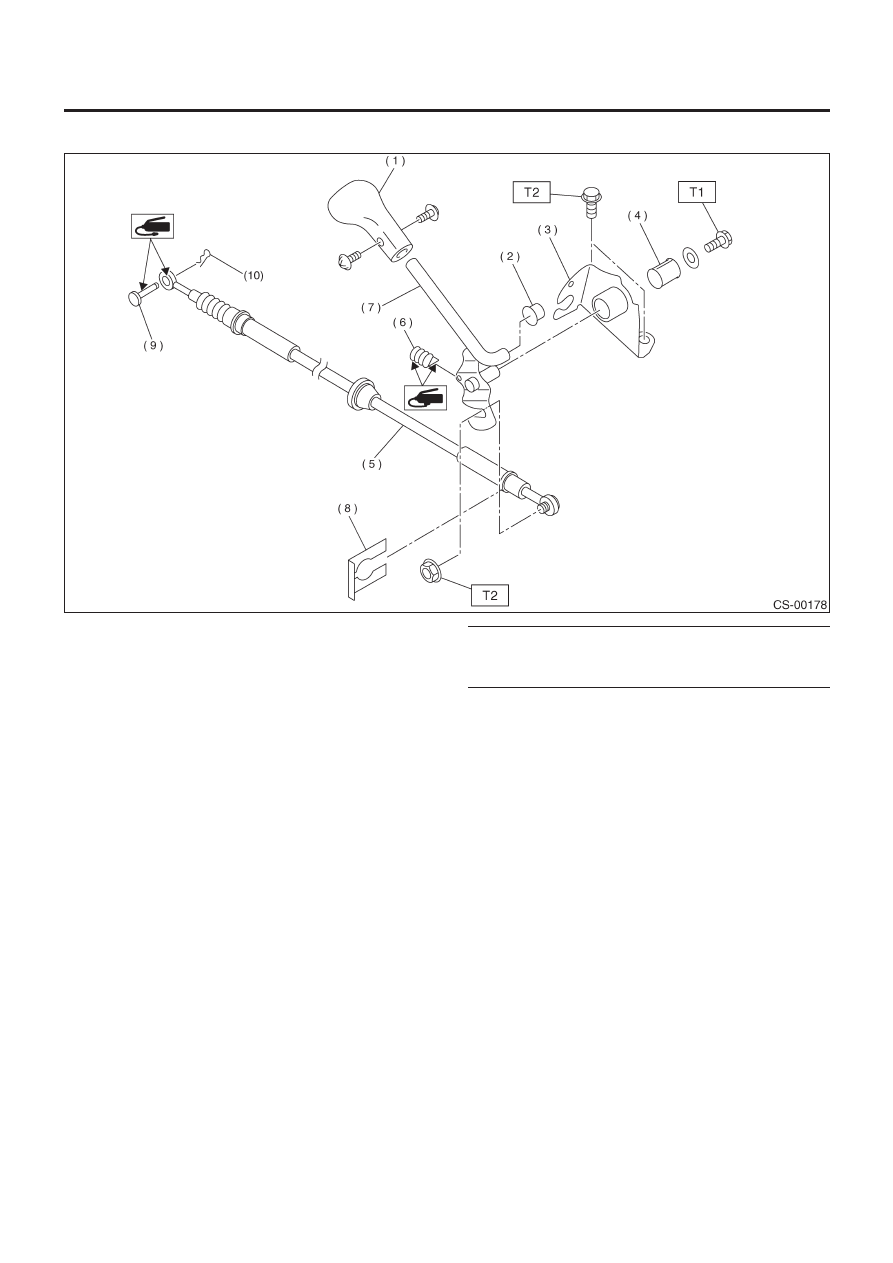

4.  СЕЛЕКТОРНЫЙ РЫЧАГ ПРИВОДА

(1) Набалдашник
(2) Подушка
(3) Устройство

пластины

(4) Втулка
(5) Трос
(6) Пружина
(7) Устройство

ручки

(8) Зажим
(9) Штифт
(10)  Обжимочный  фиксатор

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

1.6 (0.16,1.2)

T2:

18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

CS-8

СИСТЕМЫ УПРАВЛЕНИЯ

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Используйте фирменную смазку SUBARU и т.д. или эквива-
лент. Не смешивайте смазку и т.д. со смазкой другой катего-
рии или других производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед установкой наносите смазку на скользащие или вра-
щающиеся поверхности.
• Перед установкой кольцевых уплотнителей или обжимоч-
ных колец нанесите достаточное количество смазки для пре-
дотвращения повреждения и деформации.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

РУЧКА СЕЛЕКТОРА

CS-9

СИСТЕМЫ УПРАВЛЕНИЯ

2. Ручка селектора

A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Отсоедините минусовой кабель от аккумулятора.
3) Поставьте ручку селектора в положение "N".
4) Поднимите автомобиль.
5) Снимите заднюю выхлопную трубу и глушитель.
Модель SOHC
<См. EX(H4SO)-10, ДЕМОНТАЖ, Задняя выхлопная труба.> и
<См. EX(H4SO)-12, ДЕМОНТАЖ, Глушитель.>
Модель SOHC без OBD
<См. EX(H4SOw/oOBD)-10, ДЕМОНТАЖ, Задняя выхлопная
труба.> и <См. EX(H4SOw/oOBD)-11, ДЕМОНТАЖ, Глушитель.>
Модель DOHC турбо
<См. EX(H4DOTC)-14, ДЕМОНТАЖ, Задняя выхлопная труба.>
и <См. EX(H4DOTC)-15, ДЕМОНТАЖ, Глушитель.>
6) Снимите крышку тепловой защиты. (если имеется)

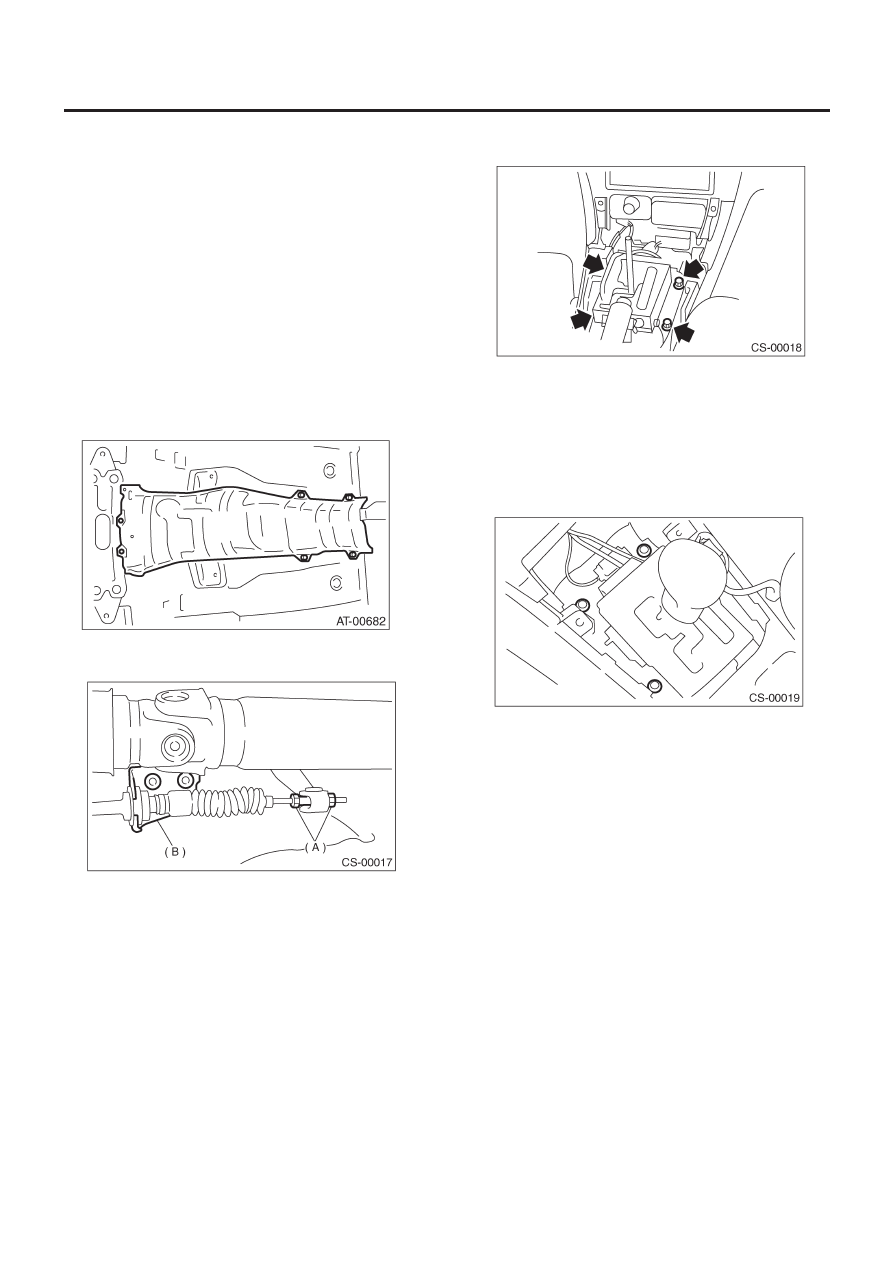

7) Отсоедините трос от ручки селектора, затем снимите крон-
штейн троса.

(A) Регулировочные

гайки

(B) Кронштейн троса

8) Опустите автомобиль.
9) Снимите коробку консоли. <См. EI-42, ДЕМОНТАЖ, Короб-
ка консоли.>

10) Отсоедините коннекторы, затем снимите четыре болта
для того, чтобы снять устройство ручки селектора с корпуса.

B:  УСТАНОВКА

1) Установите ручку селектора на корпус автомобиля.
2) Затяните четыре болта, закрепляющие ручку селектора на
корпусе, затем подсоедините коннектор.

Момент затяжки:

13 Н•м (1.3 кгс-м, 9.4 ft-lb)

3) Установите коробку консоли. <См. EI-42, УСТАНОВКА, Ко-
робка консоли.>
4) Установите направление ручки селектора в положение "N".
5) Поднимите автомобиль.
6) Установите ручку селектора в положение "N".
7) Вставьте резьбовую часть другого внутреннего троса и в
отверстие коннектора ручки селектора, и зафиксируйте ко-
нец другого внешнего троса на кронштейне.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

8) Отрегулируйте положение троса селектора. <См. CS-14,
РЕГУЛИРОВКА, Трос селектора.>
9) После завершения подгонки убедитесь в том, что ручка се-
лектора имеет плавный ход на всем диапазоне работы.
10) Установите крышку тепловой защиты. (если имеется)
11) Установите заднюю выхлопную трубу и глушитель.
Модель SOHC
<См. EX(H4SO)-10, УСТАНОВКА, Задняя выхлопная труба.> и
<См. EX(H4SO)-12, УСТАНОВКА, Глушитель.>
Модель SOHC без OBD

РУЧКА СЕЛЕКТОРА

CS-10

СИСТЕМЫ УПРАВЛЕНИЯ

<См. EX(H4SOw/oOBD)-10, УСТАНОВКА, Задняя выхлопная тру-
ба.> И <См. EX(H4SOw/ oOBD)-11, УСТАНОВКА, Глушитель.>
Модель DOHC турбо
<См. EX(H4DOTC)-14, УСТАНОВКА, Задняя выхлопная тру-
ба.> и <См. EX(H4DOTC)-15, УСТАНОВКА, Глушитель>
12) Проверьте следующие пункты. Если последующий осмотр
выявит проблемы, отрегулируйте трос селектора и ингиби-
торный переключатель. <См. CS-14, РЕГУЛИРОВКА, Трос се-
лектора.> и <См. 4AT-52, РЕГУЛИРОВКА, Ингибиторный пе-
реключатель.>

(1)  Двигатель начинает работать при ручке селектора, по-

ставленной в положение "P" и "N", но не в других поло-
жениях.

(2)  Сигнал заднего хода загорается при постановке ручки

селектора в положение "R", но не в другие положения.

(3)  Ручка селектора и индикатор диапазонов сочетаются.

C:  РАЗБОРКА

1. КРОМЕ МОДЕЛИ

СО СПОРТИВНЫМ ПЕРЕКЛЮЧЕНИЕМ

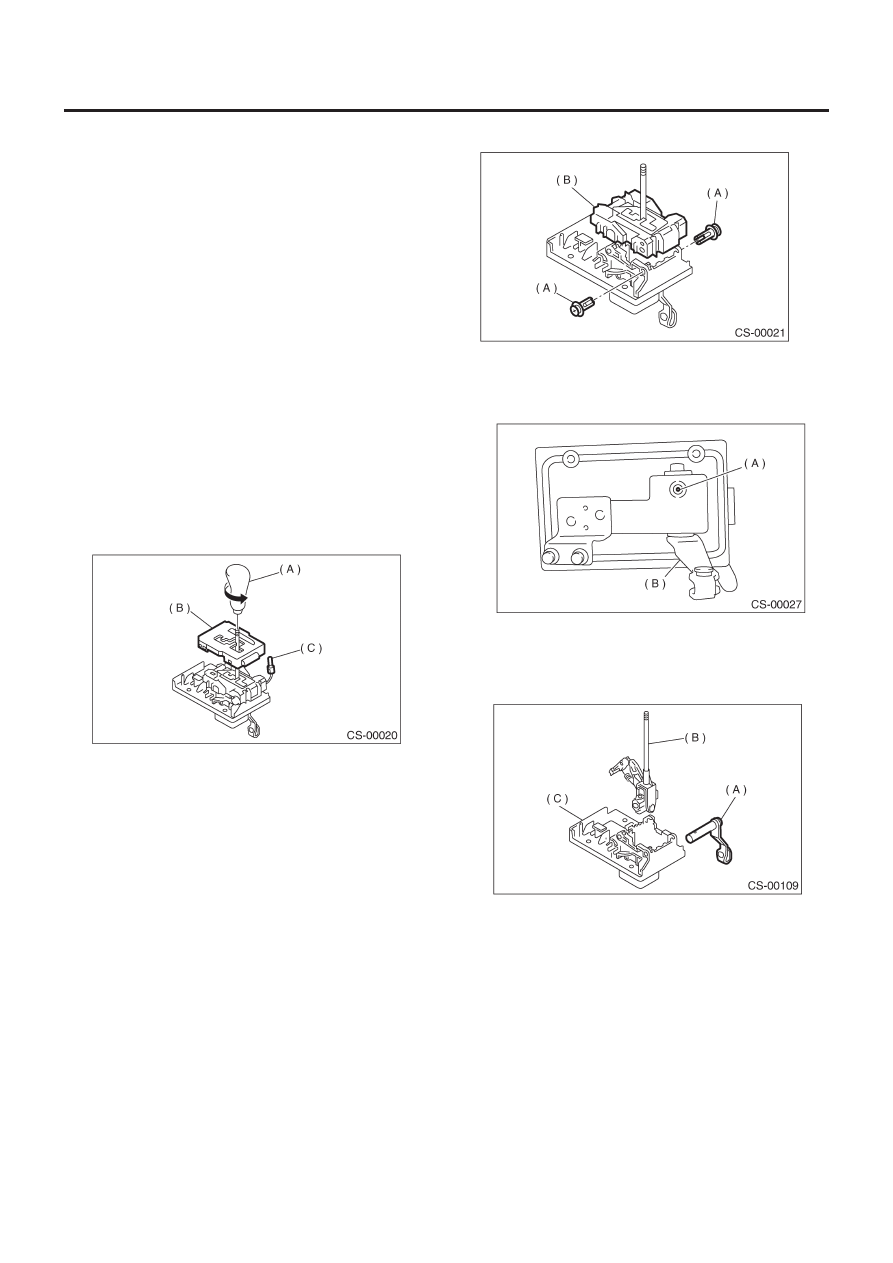

1) Снимите набалдашник.
2) Снимите лампу, затем снимите крышку индикатора.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не разбить лампу во время демонтажа.

(A) Набалдашник
(B) Крышка

индикатора

(C) Лампа

3) Снимите штору.

4) Снимите зажимы, затем снимите направляющую пластину.

(A) Зажимы
(B) Направляющая

пластина

5) Снимите крышку, затем вытащите пружинный фиксатор.

(A) Пружинный

фиксатор

(B) Устройство

рычага

6) Снимите устройство рычага, затем снимите ручку с базо-
вой плиты.

(A) Устройство

рычага

(B) Ручка
(C) Базовая

плита
