2004 IMPREZA РУКОВОДСТВО ПО ОБСЛУЖИВАНИЮ

УКАЗАТЕЛЬ БЫСТРОГО ОЗНАКОМЛЕНИЯ

Системы управления

CS

Автоматическая трансмиссия

4AT

Автоматическая трансмиссия
(диагностика)

4AT(diag)

Механическая трансмиссия
и дифференциал

5МТ

Механическая трансмиссия
и дифференциал

6МТ

Механическая трансмиссия
и дифференциал (диагностика)

6МT(diag)

Система сцепления

CL

G1870GE4

РАЗДЕЛ ТРАНСМИССИЯ

Данное руководство предназначено для предоставления об-
служивающему персоналу SUBARU необходимой информа-
ции и данных для правильного обслуживания и ремонта авто-
мобилей SUBARU. Данное руководство включает процедуры
обслуживания, разборки, сборки, проверки и регулировки
компонентов и диагностики для опытных механиков. Пожа-
луйста, прочтите внимательно и используйте данное руко-
водство для выполнения всех ремонтных работ для удовле-
творения наших потребителей путем содержания их автомо-
биля в оптимальном состоянии.   В случае если во время ре-
монта требуется замена деталей, всегда используйте фир-
менные детали SUBARU.

Вся информация, иллюстрации и спецификации, содержа-
щиеся в данном руководстве, основаны на самой последней
информации о продукции, доступной на момент утверждения
в печать.

FUJI HEAVY INDUSTRIES LTD.

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Ручка селектора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

3.  Трос селектора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

4.  Рычаг переключения скоростей MT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

5.  Трос ограничения задней передачи  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

6.  Рычаг селектора привода MT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

7.  Селекторный трос привода  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

8.  Общая таблица диагностики  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

СИСТЕМЫ УПРАВЛЕНИЯ

CS

Стр.

ОБЩЕЕ ОПИСАНИЕ

CS-2

СИСТЕМЫ УПРАВЛЕНИЯ

1. Общее описание

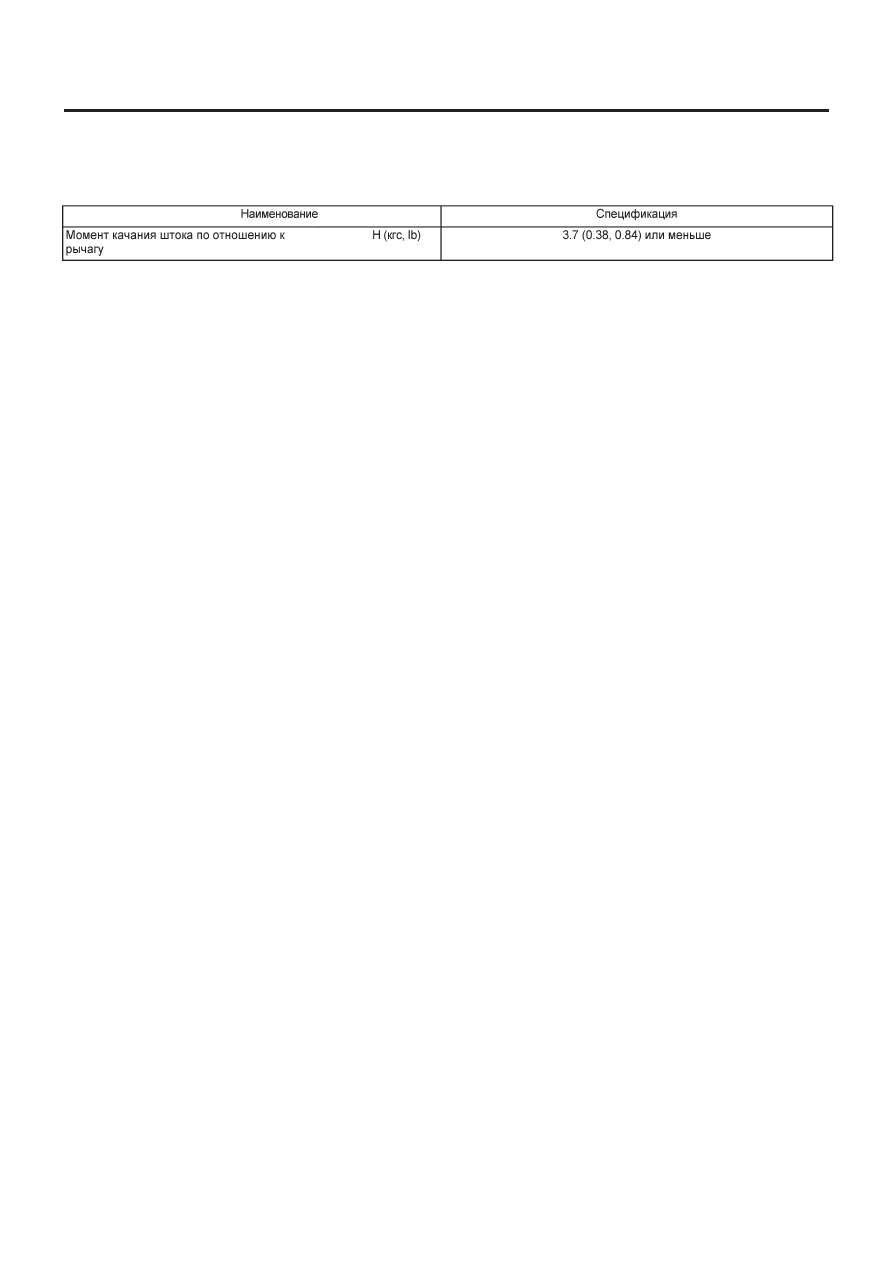

A: СПЕЦИФИКАЦИИ
