Subaru Impreza: трансмиссия и сцепление. Руководство - часть 2





ОБЩЕЕ ОПИСАНИЕ

CS-3

СИСТЕМЫ УПРАВЛЕНИЯ

B: КОМПОНЕНТ

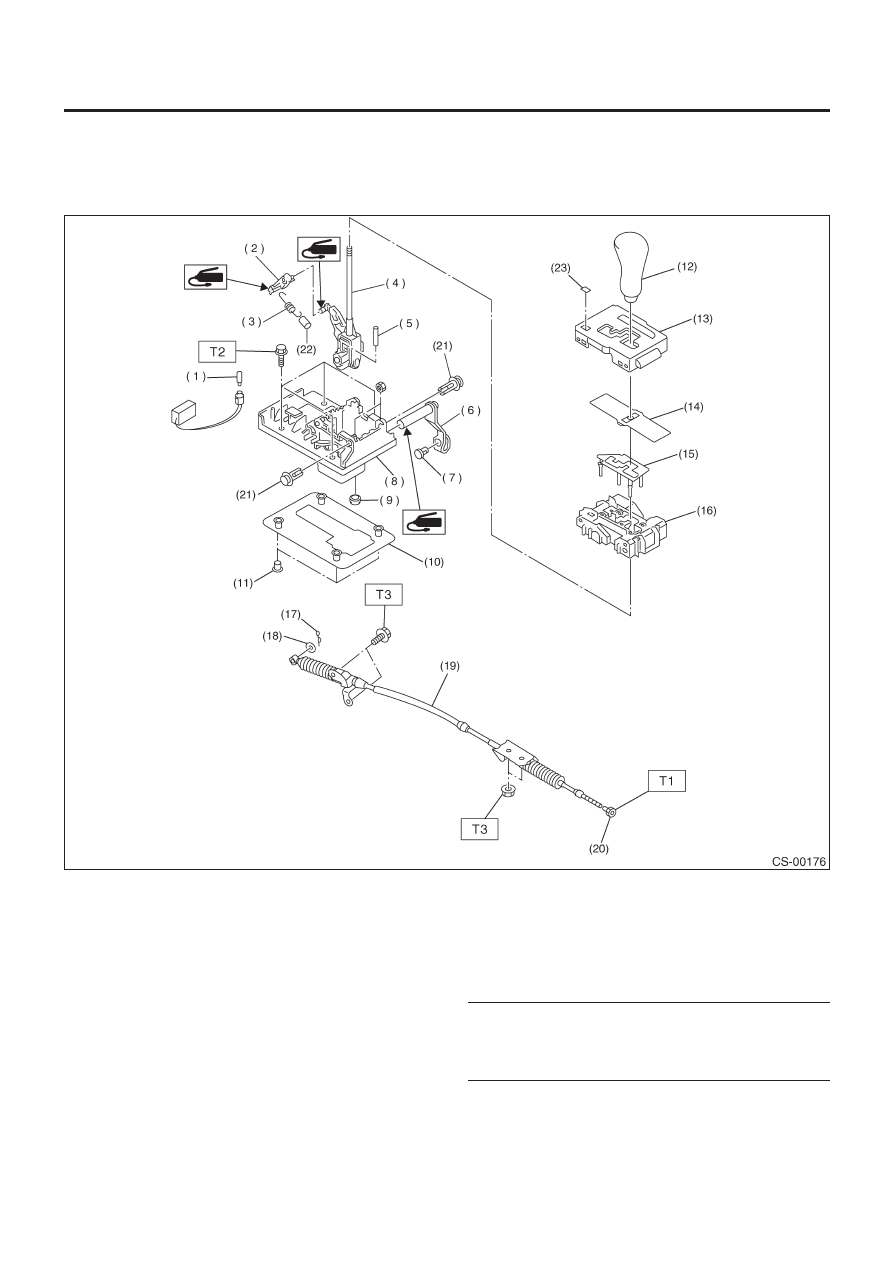

1. РУЧКА СЕЛЕКТОРА AT

• КРОМЕ МОДЕЛИ СО СПОРТИВНЫМ ПЕРЕКЛЮЧЕНИЕМ

(1) Ламра
(2) Рычаг

фиксатора

(3) Пружина

фиксатора

(4)  Уст-во ручки селектора
(5) Стержень

пружины

(6) Уст-во

рычага

(7) Втулка
(8) Плита
(9) Втулка
(10) Уплотнитель
(11) Расширитель
(12) Ручка
(13) Крышка индикатора
(14) Штора
(15) Подушка-пластина
(16) Направляющая пластина

(17) Обжимочный фиксатор
(18) Шайба
(19) Трос селектора
(20) Гайка A
(21) Зажим
(22) Трубка
(23) Крышка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.5(0.76,5.5)

T2:

13 (1.3, 9.4)

T3:

18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

CS-4

СИСТЕМЫ УПРАВЛЕНИЯ

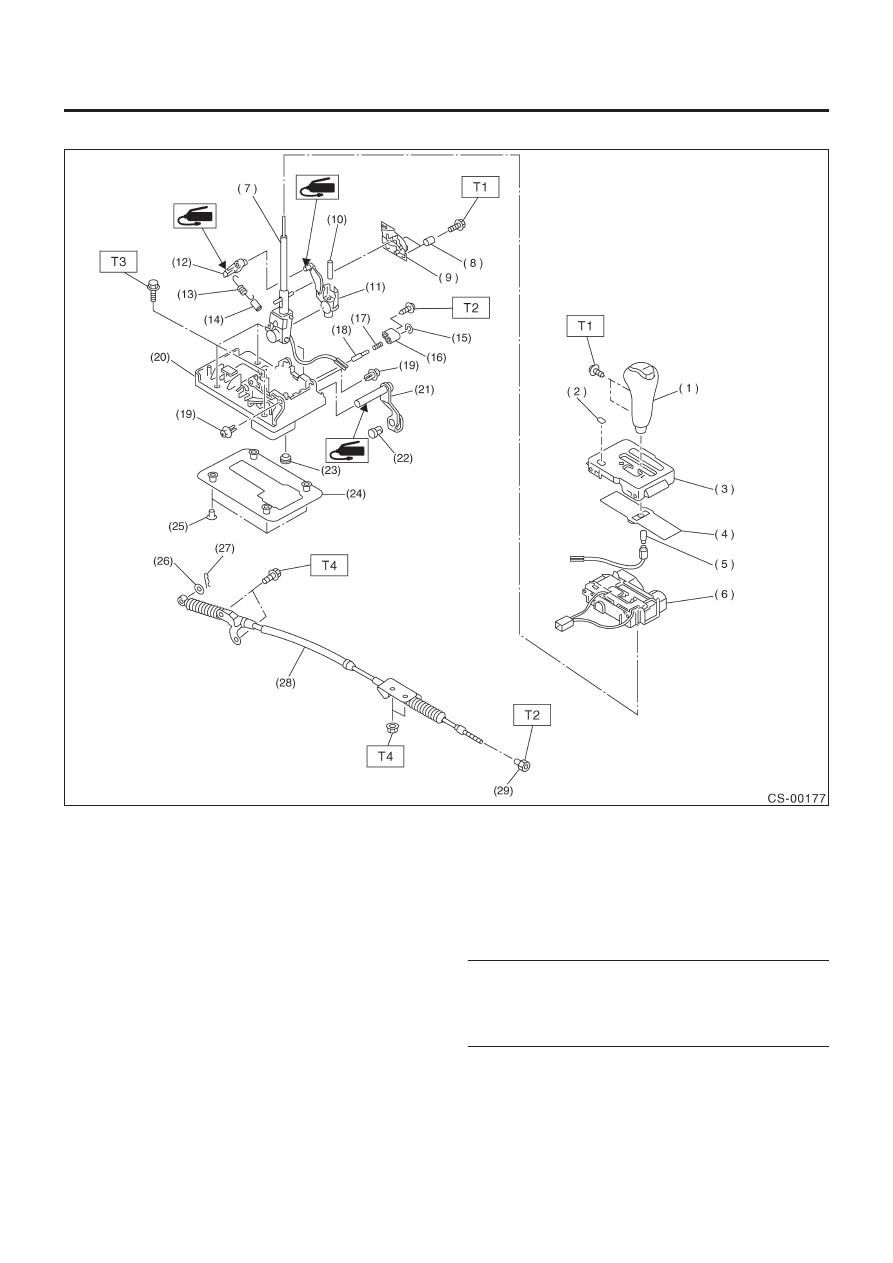

• МОДЕЛЬ СО СПОРТИВНЫМ ПЕРЕКЛЮЧЕНИЕМ

(1) Ручка
(2) Крышка
(3) Крышка

индикатора

(4) Штора
(5) Лампа
(6) Направляющая

пластина

(7) Ручка
(8) Расширитель
(9) Направляющая

кронштейна

(10) Стержень пружины
(11) Кронштейн рычага
(12) Рычаг фиксатора
(13) Пружина фиксатора
(14) Трубка
(15) Зажим
(16) Втулка
(17) Пружина
(18) Фиксатор
(19) Зажим
(20) Базовая плита
(21) Рычаг

(22) Втулка
(23) Втулка
(24) Уплотнитель
(25) Расширитель
(26) Шайба
(27) Обжимочный фиксатор
(28) Трос селектора
(29) Гайка A

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

2.0 (0.2, 1.4)

T2:

7.5(0.76,5.5)

T3:

13 (1.3, 9.4)

T4:

18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

CS-5

СИСТЕМЫ УПРАВЛЕНИЯ

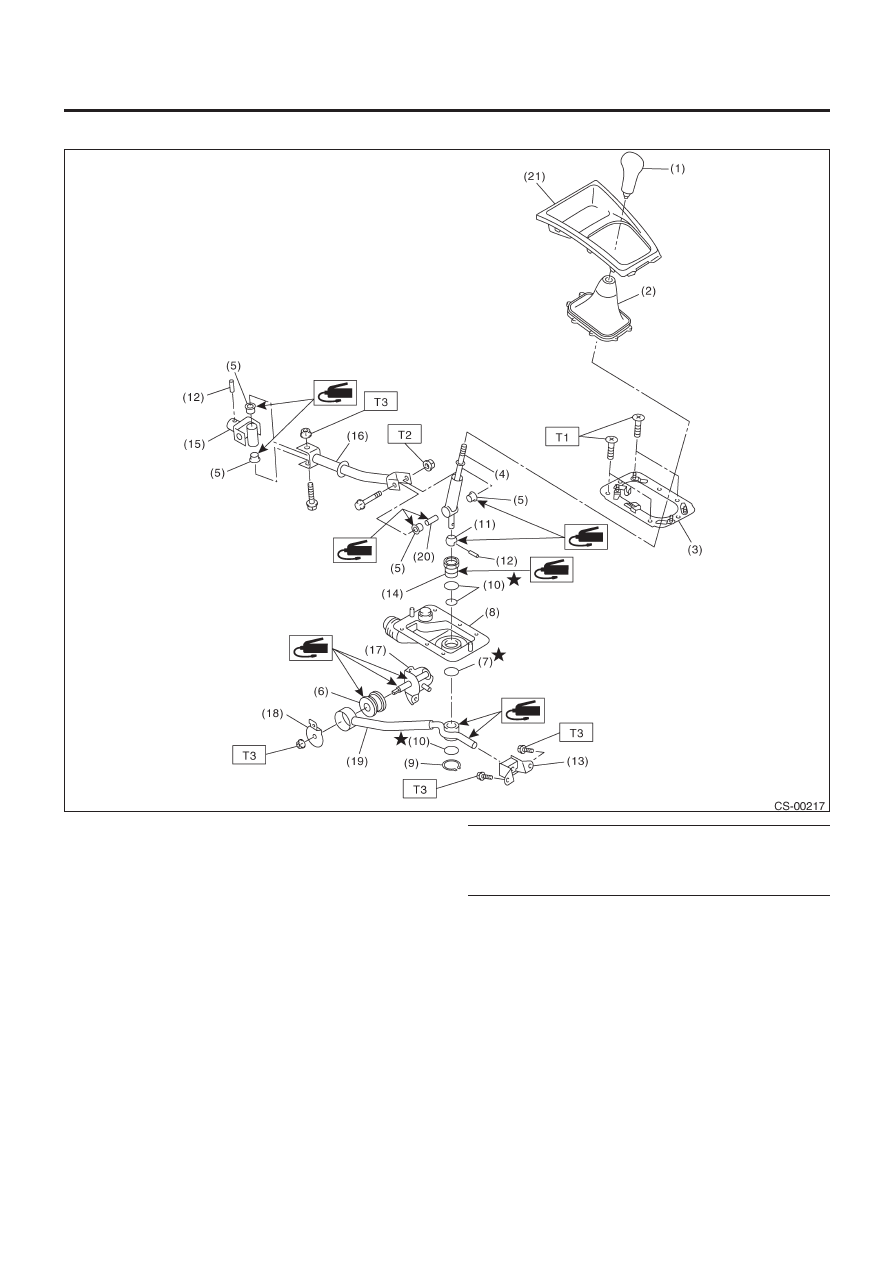

2. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 5MT

(1) Набалдашник

переключателя

(2) Чехол

консоли

(3) Устройство

пластины

(4) Ручка
(5) Втулка
(6) Втулка
(7) Стопорный

провод

(8) Чехол
(9) Обжимочное

кольцо

(10) Кольцевой уплотнитель

(11) Втулка A
(12) Фиксатор пружины
(13) Резиновая подушка
(14) Втулка B
(15) Шарнир
(16) Шток
(17) Кронштейн
(18) Шайба
(19) Опора
(20) Расширитель
(21) Передняя крышка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

7.5(0.76,5.5)

T2:

12(1.2,8.7)

T3:

18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

CS-6

СИСТЕМЫ УПРАВЛЕНИЯ

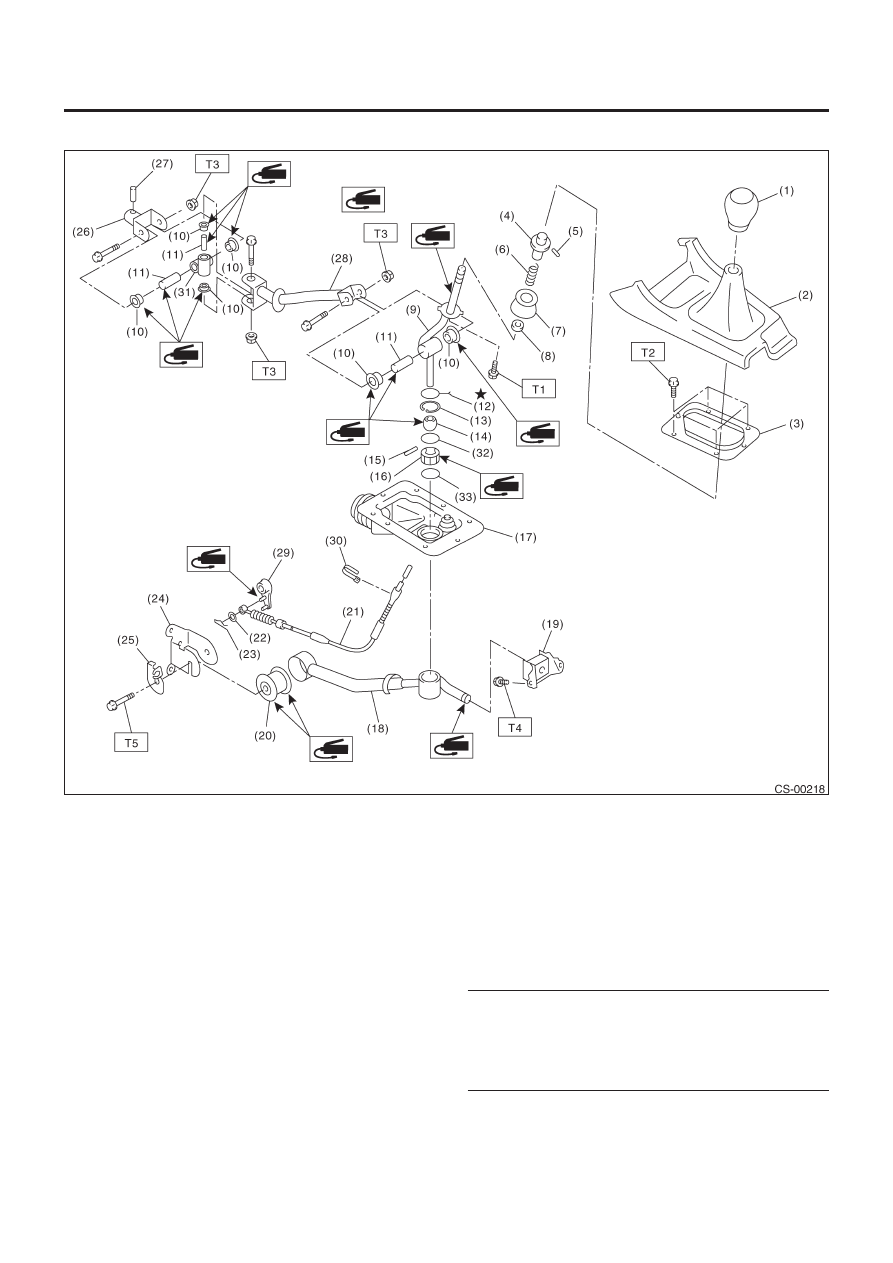

3. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ 6MT

(1) Набалдашник

переключателя

(2) Коробка

консоли

(3) Пластина
(4) Ползун
(5) Фиксатор

пружины

(6) Пружина
(7) Держатель
(8) Посадочная

подушка

(9) Ручка
(10) Втулка
(11) Расширитель
(12) Стопорный провод
(13) Обжимочное кольцо
(14) Втулка
(15) Фиксатор пружины
(16) Втулка
(17) Чехол
(18) Опора
(19) Резиновая подушка
(20) Втулка
(21)  Трос ограничения задней передачи
(22) Шайба

(23) Обжимочный фиксатор
(24) Кронштейн
(25) Пластина троса
(26) Шарнир
(27) Фиксатор пружины
(28) Шток
(29)  Рычаг ограничения задней передачи
(30) Ленточная муфта
(31) Втулка
(32) Кольцевой уплотнитель
(33) Кольцевой уплотнитель

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    1.3(0.13,0.96)
T2:   7.5(0.76,5.5)
T3:    11.8(1.2,8.7)
T4:    18 (1.8, 13.0)
T5:   32(3.3,23.6)
