Subaru Impreza: трансмиссия и сцепление. Руководство - часть 6





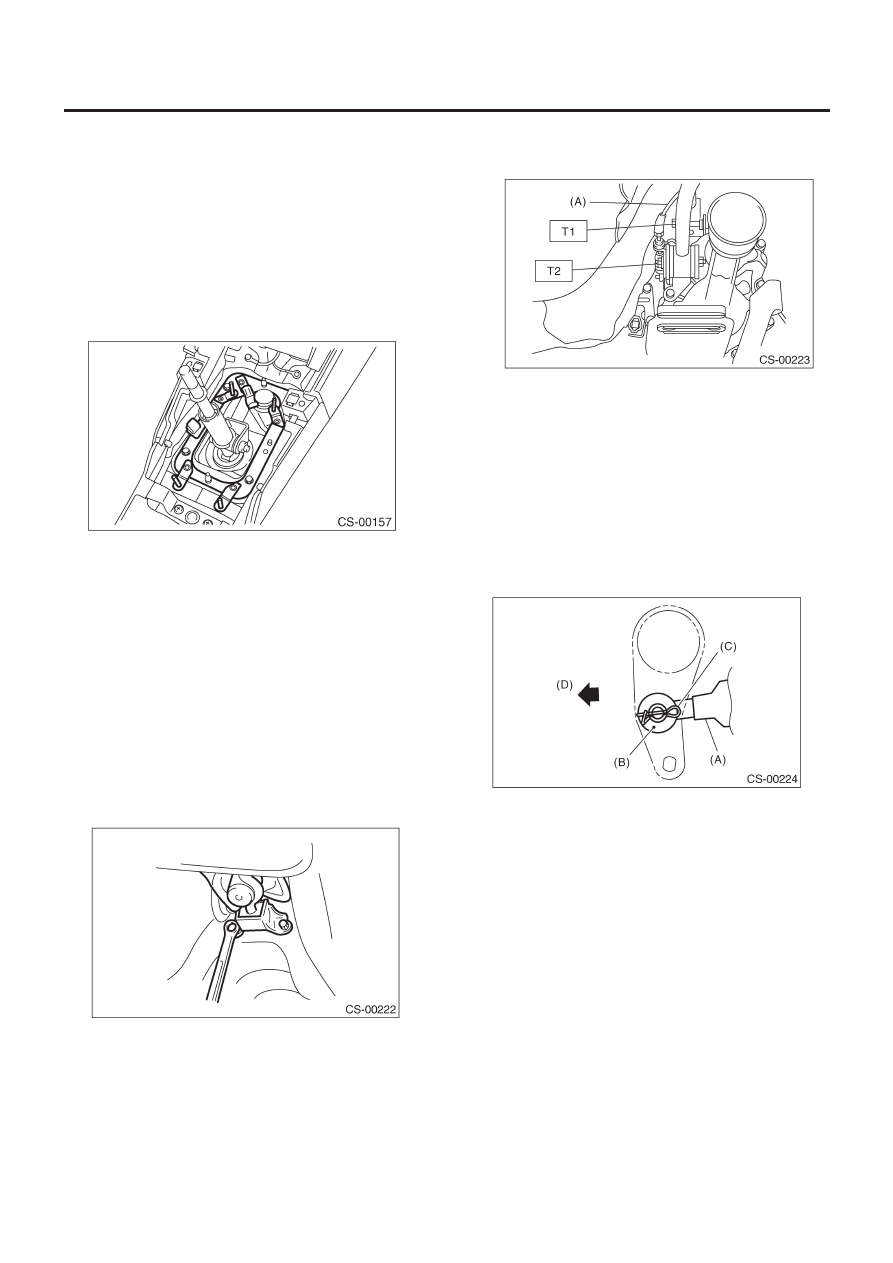

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MT

CS-19

СИСТЕМЫ УПРАВЛЕНИЯ

8) Установите заднюю выхлопную трубу и глушитель.
Модель SOHC
<См. EX(H4SO)-10, УСТАНОВКА, Задняя выхлопная труба> и
<См. EX(H4SO)-12, УСТАНОВКА, Глушитель.>
Модель SOHC без OBD
<См. EX(H4SOw/oOBD)-10, УСТАНОВКА, Задняя выхлопная тру-
ба.> и <См. EX(H4SOw/ oOBD)-11, УСТАНОВКА, Глушитель.>
Модель DOHC турбо
<См. EX(H4DOTC)-14, УСТАНОВКА, Задняя выхлопная тру-
ба.> и <См. EX(H4DOTC)-15, УСТАНОВКА, Глушитель.>
9) Установите устройство пластины на корпус.

Момент затяжки:

7.5 Н•м (0.76 кгс-м, 5.5 ft-lb)

10) Установите селекторный трос привода. (Модель с двой-
ным диапазоном) <См. CS-36, УСТАНОВКА, Селекторный
трос привода.>
11) Установите коробку консоли. <См. EI-42, УСТАНОВКА, Ко-
робка консоли.>

2. 6MT

1) Установите рычаг переключения передач со стороны салона.

ПРИМЕЧАНИЕ:
После вставки штока и опоры временно установите их на кре-
пление трансмиссии.

2) Закрепите резиновую подушку на корпусе.

Момент затяжки:

18 Н•м (1.8 кгс-м, 13.0 ft-lb)

3) Передвиньте трансмиссию вправо, затем установите шар-

нир COMPL и опору.

Момент затяжки:

T1:

11.8 Н•м (1.2 кгс-м, 8.7 ft-lb)

Т2:

32 Н•м (3.3 кгс-м, 23.6 ft-lb)

(A)

Трос ограничения задней передачи

4) Установите поперечину. <См. 6MT-34, УСТАНОВКА, Систе-
ма крепления трансмиссии.>
5) Установите конец троса ограничения задней передачи,
шайбу и пружинный фиксатор на рычаг ограничения задней
передачи.

ПРИМЕЧАНИЕ:
• Убедитесь в том, что пружинный фиксатор установлен в
верном направлении.
• До установки проведите регулировку троса ограничения
задней передачи. <См. CS-31, РЕГУЛИРОВКА, Трос ограни-
чения задней передачи.>

(A)  Трос ограничения задней передачи
(B) Шайба
(C) Пружинный

фиксатор

(D) Передняя

сторона

6) Установите заднюю выхлопную трубу и глушитель.
<См.EX(H4DOTC)-14, УСТАНОВКА, Задняя выхлопная тру-
ба.>,   <См.   EX(H4DOTC)-15,   УСТАНОВКА, Глушитель.>
7) Установите поддон.
8) Установите пластину чехла.

ПРИМЕЧАНИЕ:
Установите внутренний чехол без перекручивания.

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MT

CS-20

СИСТЕМЫ УПРАВЛЕНИЯ

Момент затяжки:

7.5 Н•м (0.76 кгс-м, 5.5 ft-lb)

9) Установите коробку консоли. <См. EI-42, УСТАНОВКА, Ко-
робка консоли.>
10) Убедитесь в том, что рычаг правильно переключается на
каждую передачу.

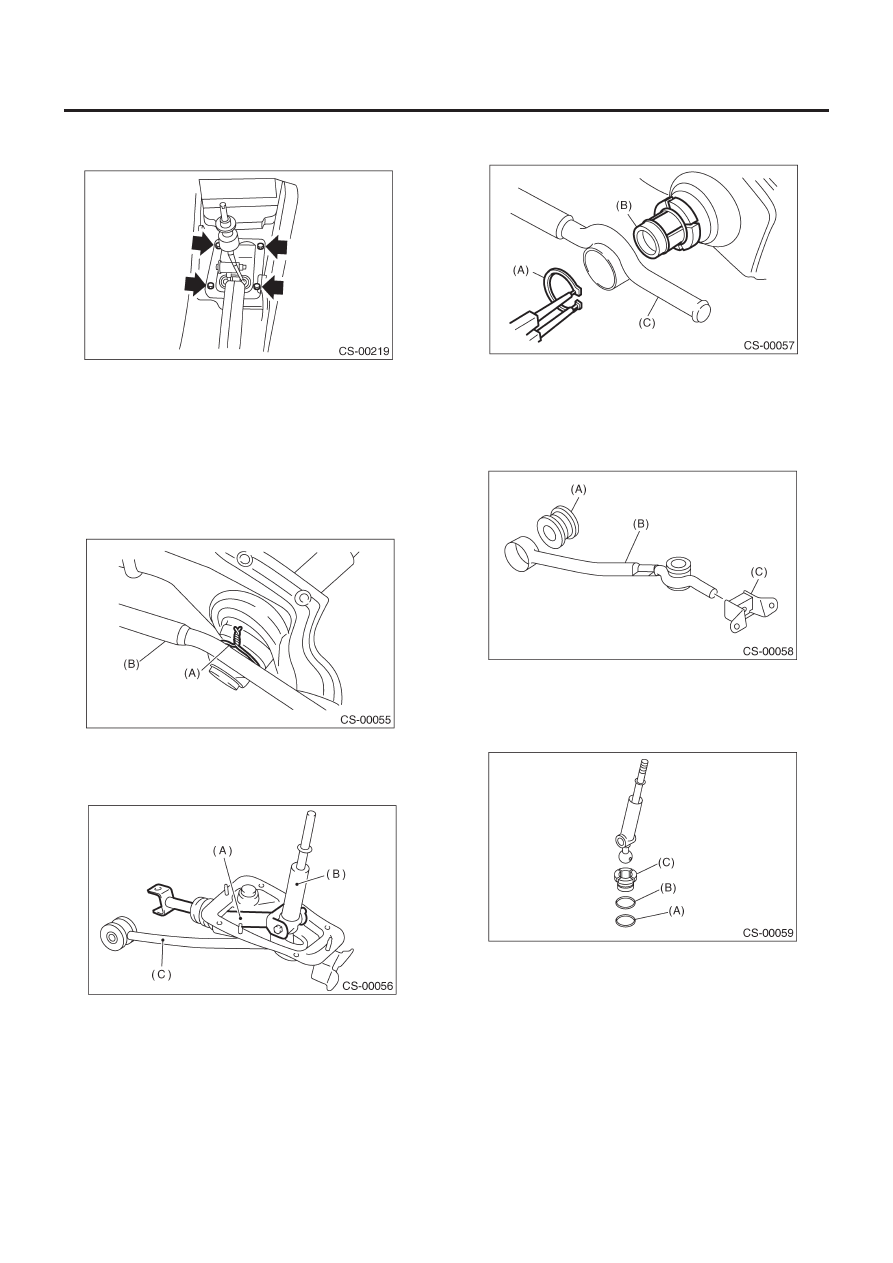

C:  РАЗБОРКА

1. 5MT

1) Разберите стопорный провод.

(A) Стопорный провод
(B) Опора

2) Снимите шток с рычага.

(A) Шток
(B) Рычаг
(C) Опора

3) Снимите обжимочное кольцо с втулки B, затем отделите
опору.

(A) Обжимочное

кольцо

(B) Втулка

B

(C) Опора

4) Снимите чехол с рычага переключения передач.
5) Снимите втулку и резиновую подушку с опоры.

(A) Втулка
(B) Опора
(C) Резиновая

подушка

6) Снимите кольцевой уплотнитель, затем отсоедините втулку B.

(A)

Кольцевой уплотнитель

(B) Кольцевой

уплотнитель

(C) Втулка

B

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MT

CS-21

СИСТЕМЫ УПРАВЛЕНИЯ

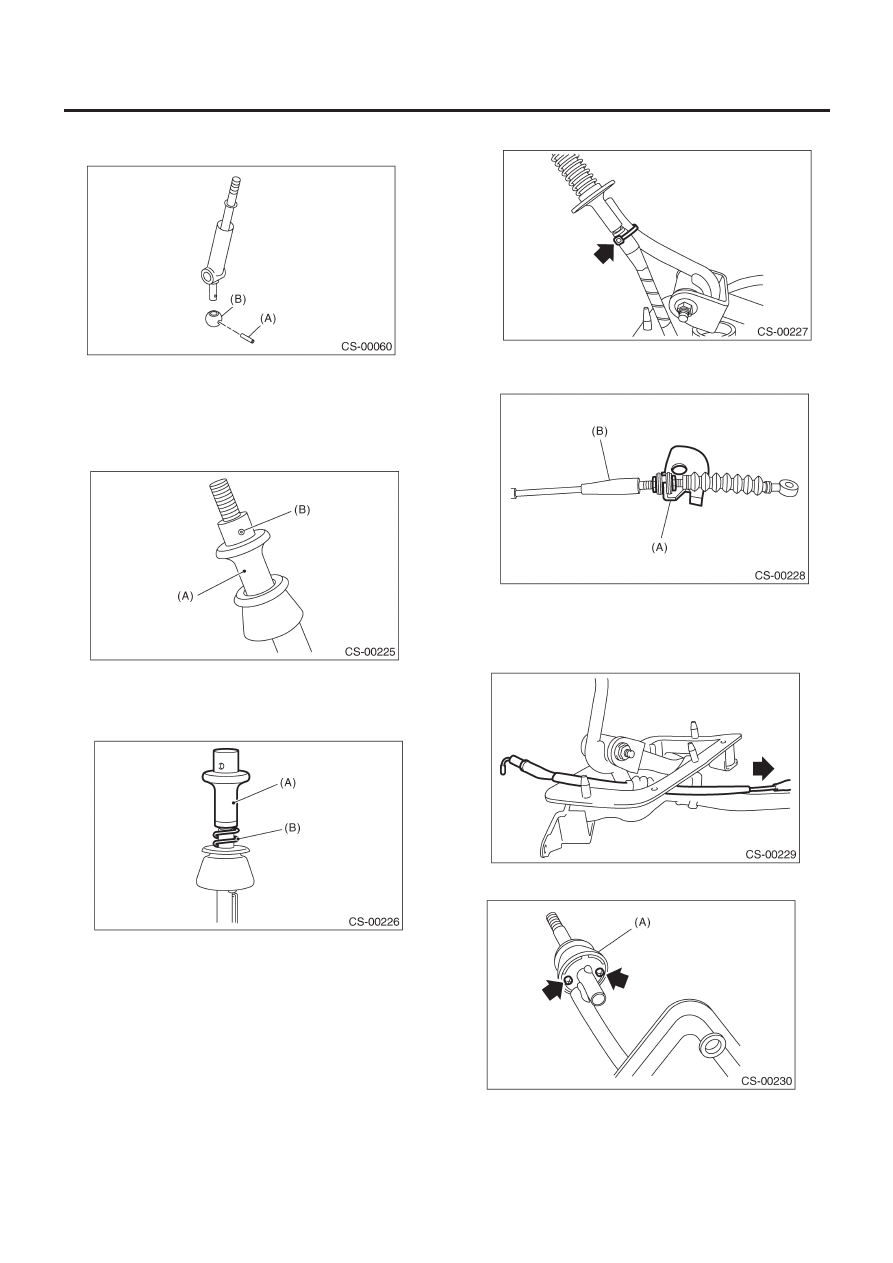

7) Вытащите пружинный фиксатор, затем снимите втулку A с
рычага переключения передач.

(A) Пружинный

фиксатор

(B) Втулка

A

2. 6MT

1) Снимите пружинный фиксатор с ползуна.

(A) Ползун
(B) Пружинный

фиксатор

2) Снимите ползун и пружину.

(A) Ползун
(B) Пружина

3) Отрежьте ленточный зажим.

4) Снимите трос ограничения задней передачи с пластины
троса.

(A) Пластина

троса

(B)  Трос ограничения задней передачи

5) Снимите трос огранчиения задней передачи с  с устройст-
ва переключения скоростей.

6) Снимите держатель и гнездо пружины.

(A)   Держатель

РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ MT

CS-22

СИСТЕМЫ УПРАВЛЕНИЯ

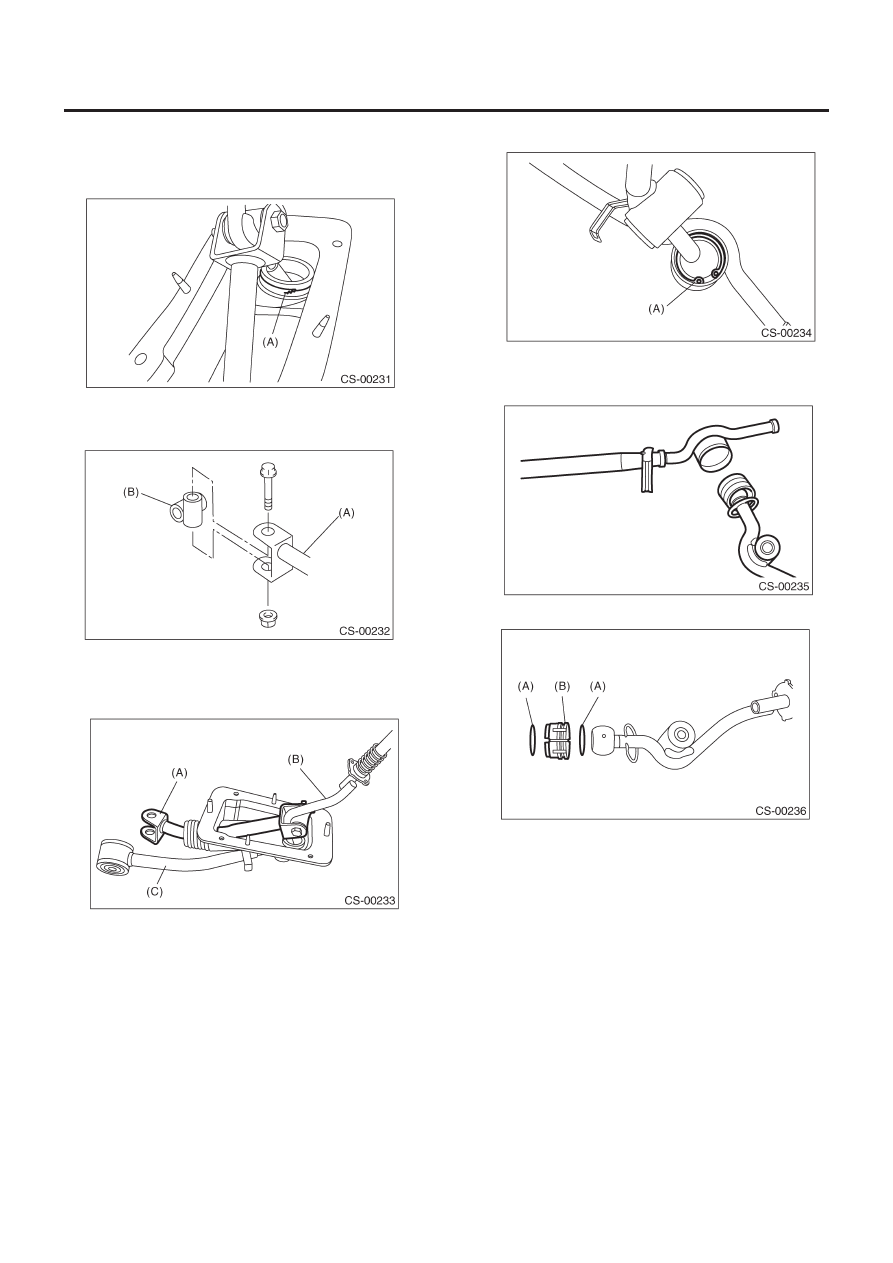

7) Разберите стопорный провод.

ПРИМЕЧАНИЕ:
Не используйте стопорный провод повторно.

(A)

Стопорный провод

8) Снимите втулку со штока.

(A) Шток
(B) Втулка

9) Снимите шток с рычага.

(A) Шток
(B) Рычаг
(C) Опора

10) Отделите шток и внутренний чехол.

11) Снимите обжимочное кольцо с опоры.

(A)    Обжимочное кольцо

12) Отделите ручаг переключения передач от опоры.

13) Снимите чехол и втулку с рычага переключения передач.

(A) Кольцевой

уплотнитель

(B) Втулка
