ОБЩЕЕ ОПИСАНИЕ

LU(H4DOTS)-3

СМАЗКА

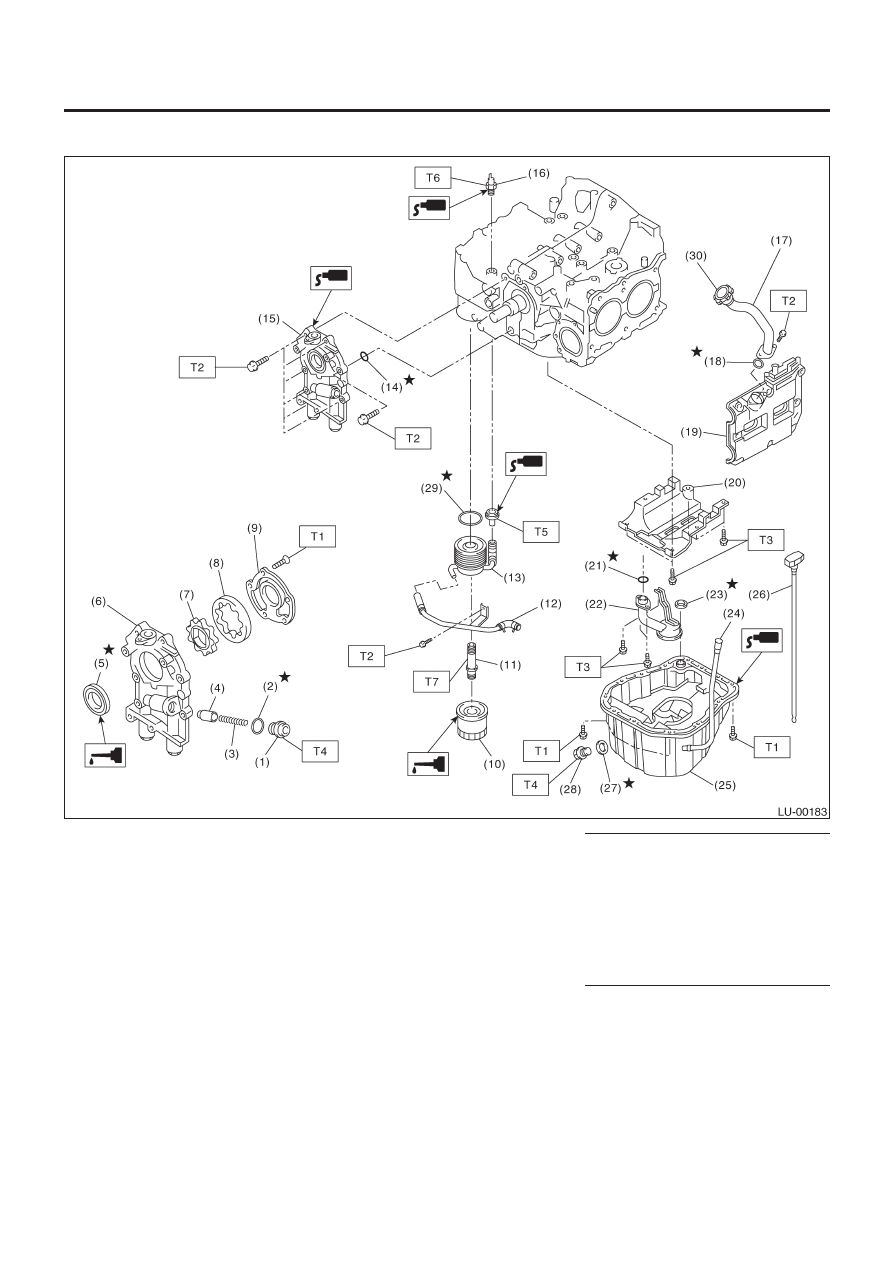

B: КОМПОНЕНТ

(1) Заглушка
(2) Прокладка
(3)  Пружина перепускного клапана
(4) Перепускной

клапан

(5) Сальник
(6)  Корпус масляного насоса
(7) Внутренний

ротор

(8) Внешний

ротор

(9)  Крышка масляного насоса
(10) Масляный фильтр
(11) Коннектор масляного охладителя

(модель с масляным охладителем)

(12) Обводная водяная трубка (модель

с  масляным охладителем)

(13) Масляный охладитель (мод. с

масл. охладителем)

(14) Кольцевой уплотнитель

(15) Устройство масляного насоса
(16) Переключатель давления масла
(17) Патрубок заливки масла
(18) Кольцевой уплотнитель
(19) Крышка коромысла
(20) Лист водоотделителя
(21) Кольцевой уплотнитель
(22) Масляная сетка
(23) Прокладка
(24) Направляющая измерителя уровня

масла

(25) Поддон картера
(26) Измеритель уровня масла
(27) Металлическая прокладка
(28) Сливная заглушка
(29) Кольцевой уплотнитель
(30) Крышка заливки масла

Момент затяжки: Н-м (кгс-м, ft-lb)

T1:

5(0.5,3.6)

T2:

6.4(0.65,4.7)

T3:

10 (1.0, 7.0)

T4:

44(4.5,32.5)

T5:

69(7.0,50.9)

T6:

25(2.5, 18.1)

77;

54(5.5,40)

ОБЩЕЕ ОПИСАНИЕ

LU(H4DOTS)-4

СМАЗКА

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.

• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

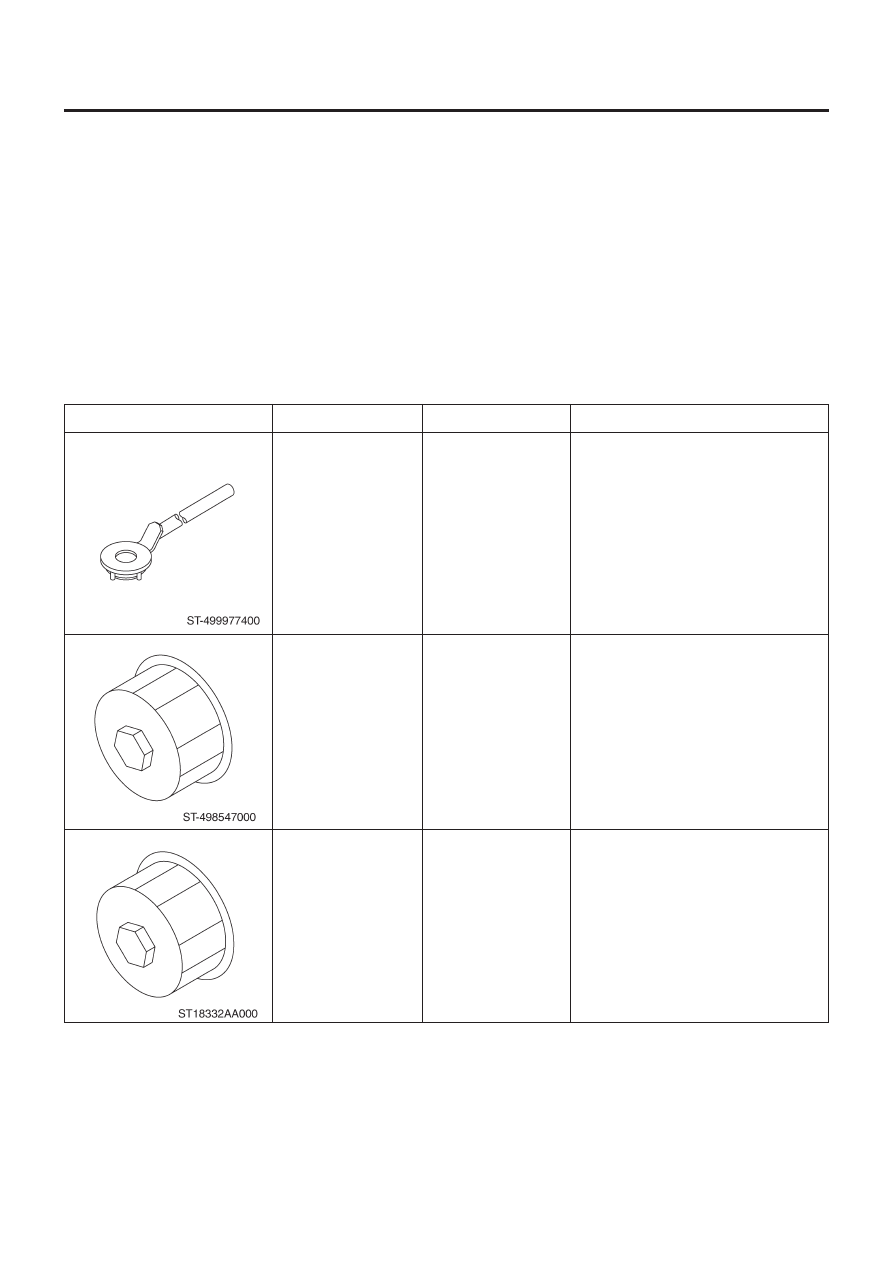

1. ОСОБЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499977400

498547000

18332AA000

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

Используется для остановки вращения
шкива коленвала при ослаблении и
затягивании болта шкива коленвала.

• Используется для демонтажа и
установки масляного фильтра.
• Для фильтра внешнего диаметра 80 мм
(3.15 in).

• Используется для демонтажа и
установки масляного фильтра.
• Для фильтра внешнего диаметра 68 мм
(2.68 in).

ОПИСАНИЕ

ПОМЕТКИ

ОБЩЕЕ ОПИСАНИЕ

LU(H4DOTS)-5

СМАЗКА

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

18332AA010

499587100

КЛЮЧ МАСЛЯНОГО
ФИЛЬТРА

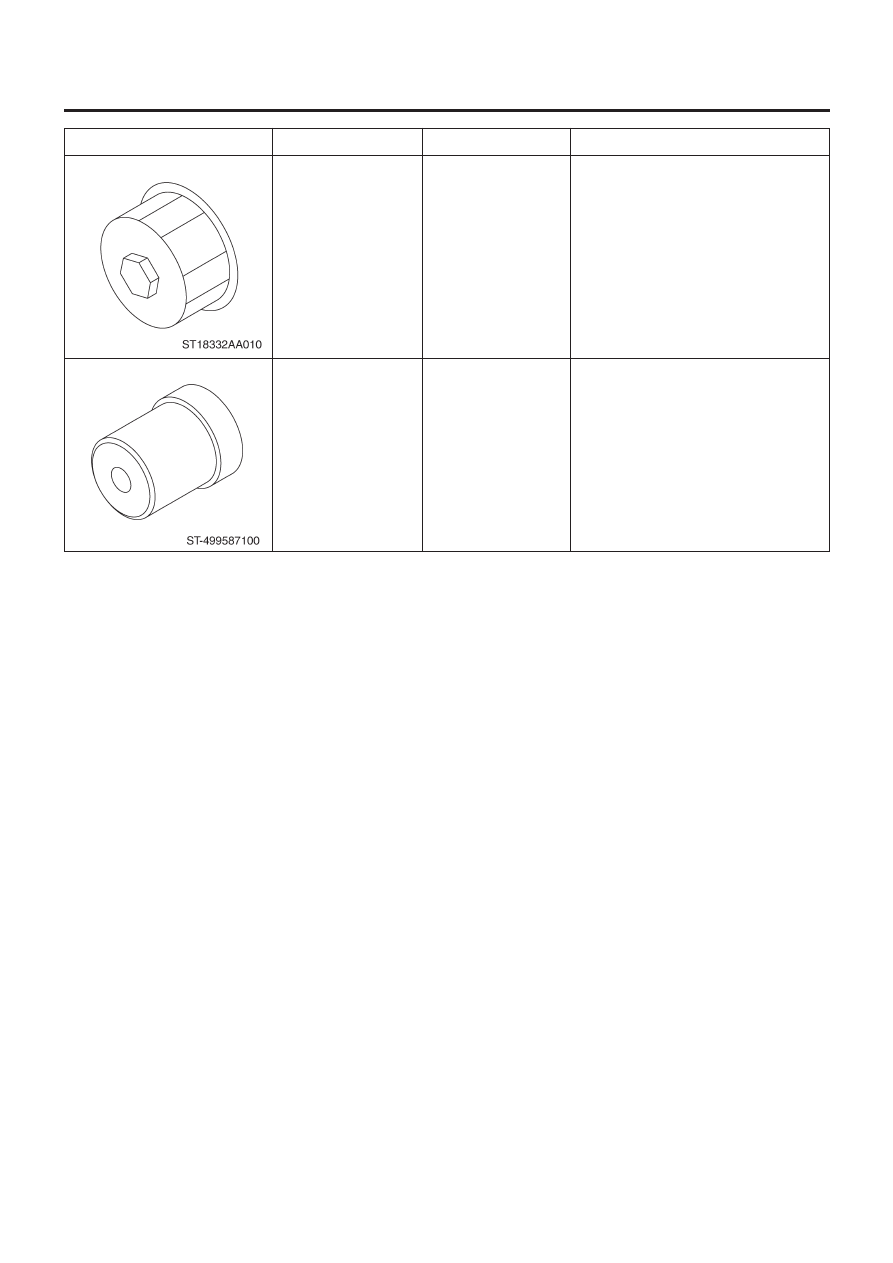

УСТАНОВЩИК
САЛЬНИКА

Используется для демонтажа и установки
масляного фильтра.        Для фильтра
внешнего диаметра 65 мм (2.56 in).

Используется для установки сальника
масляного насоса.

ОПИСАНИЕ

ПОМЕТКИ

СИСТЕМА ДАВЛЕНИЯ МАСЛА

LU(H4DOTS)-6

СМАЗКА

2. Система давления масла

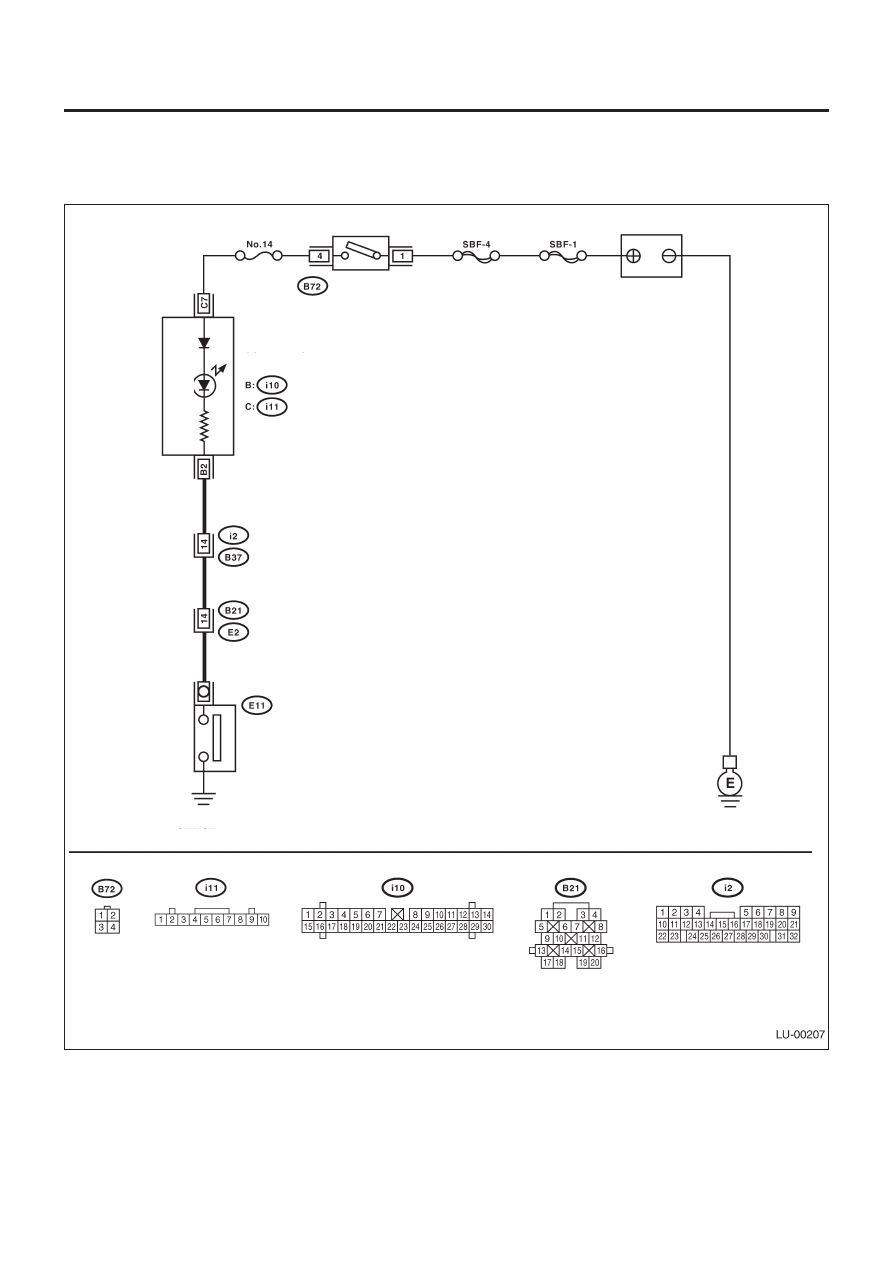

A: ДИАГРАММА ПРОВОДКИ

Переключатель зажигания

Комбинационный прибор

Переключатель давления масла

Предупреждающая

лампа давления масла

Аккумулятор
