СИСТЕМА ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА РАДИАТОРА

CO(H4DOTC)-13

ОХЛАЖДЕНИЕ

3. Система вспомогательного

вентилятора радиатора

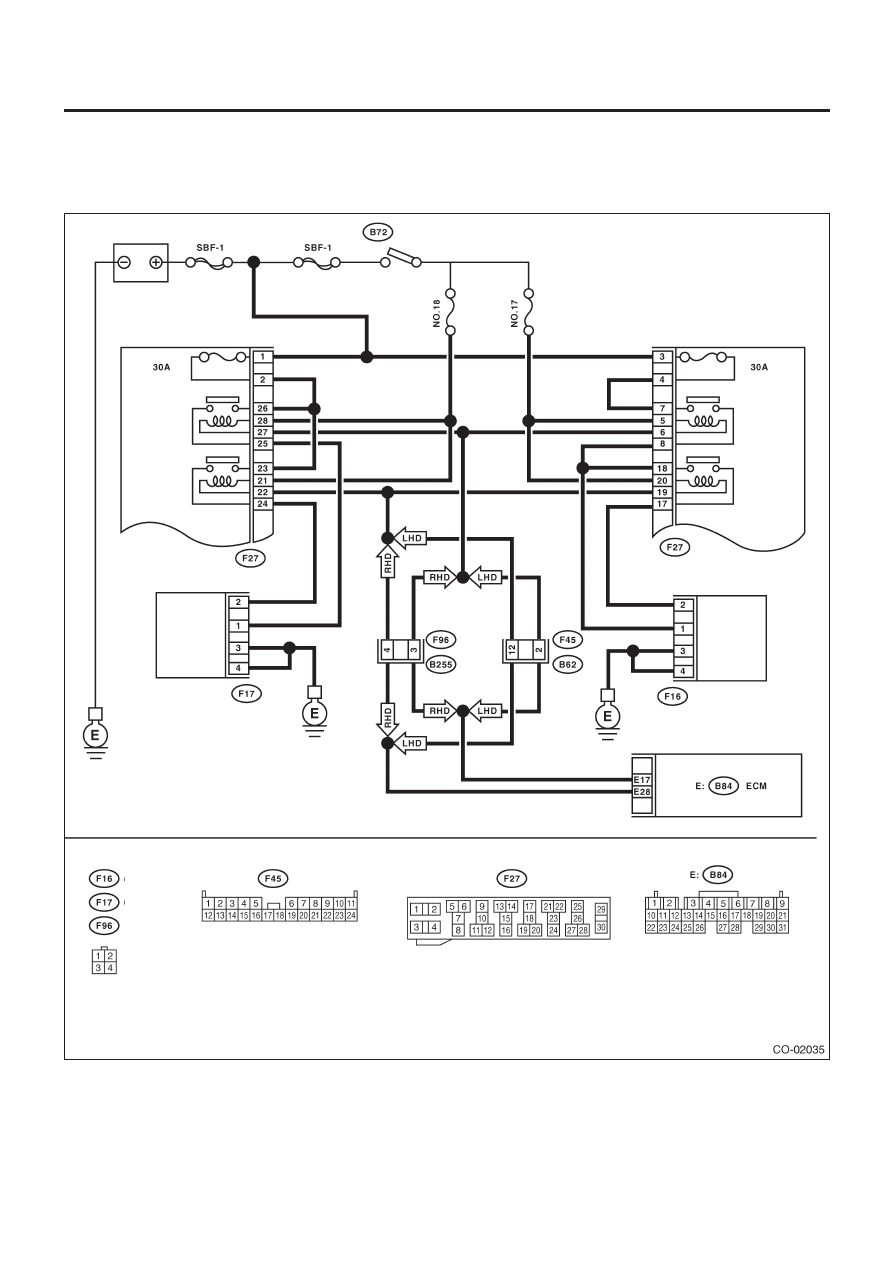

A: ДИАГРАММА ПРОВОДКИ

Переключатель зажигания

Держатель реле

кондиционирования

воздуха

Мотор главного вентилятора

(серый)

(серый)

Держатель реле (черный)

Реле
главного
вентиля-
тора 1

Реле
главного
вентиля-
тора 2

Держатель реле

кондиционирования

воздуха

Мотор вспомогательного

вентилятора

Реле вспо-

могатель-

ного вен-

тилятора 1

Реле вспо-

могатель-

ного вен-

тилятора 2

СИСТЕМА ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА РАДИАТОРА

CO(H4DOTC)-14

ОХЛАЖДЕНИЕ

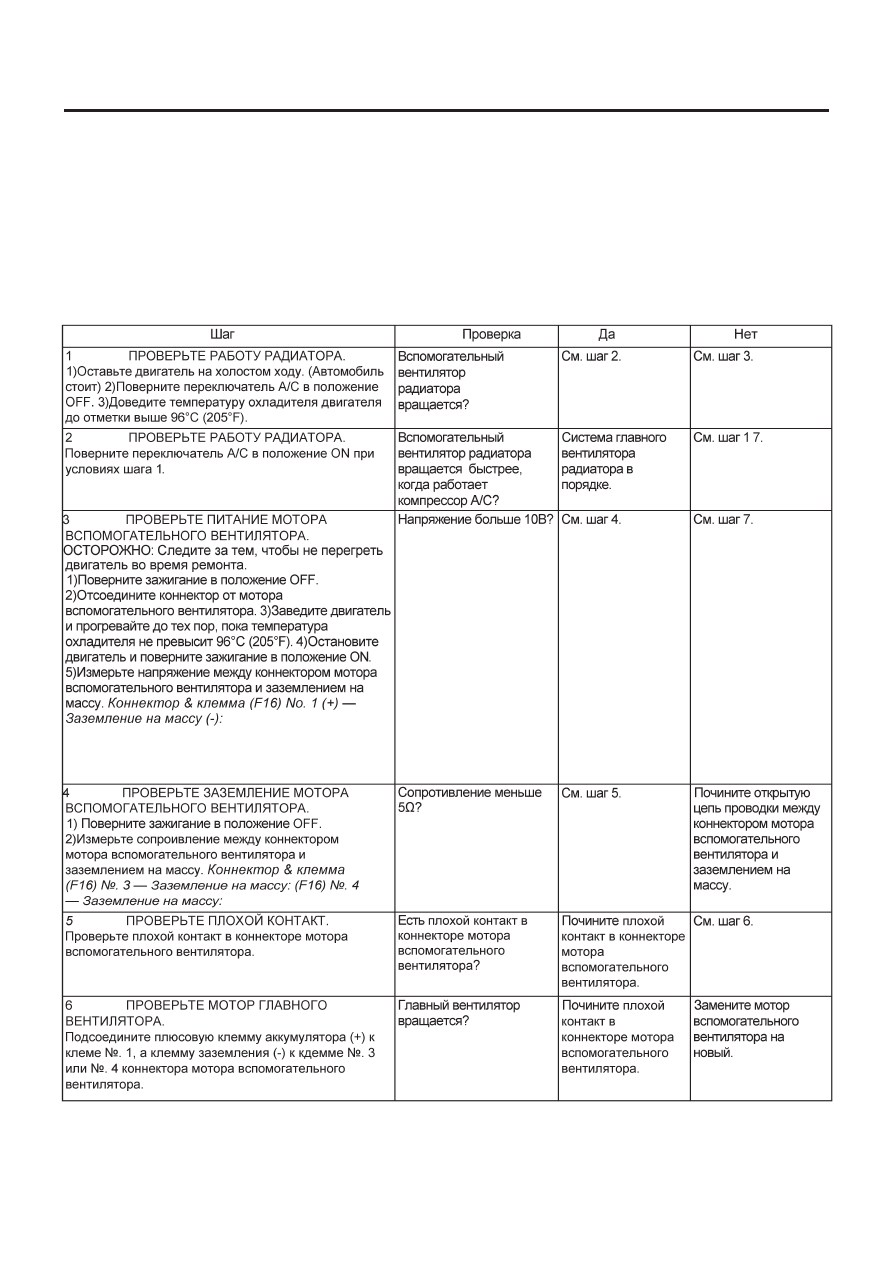

B:  ОСМОТР

УСЛОВИЕ ОПРЕДЕЛЕНИЯ:
• Температура охладителя двигателя выше 96°C (205°F).
• Компрессор A/C вращается.
• Скорость автомобиля ниже 19 км/ч (12 MPH).

СИМПТОМ НЕПОЛАДКИ:
• Вспомогательный вентилятор радиатора не вращается при вышеуказанных условиях.
• Вспомогательный вентилятор радиатора не вращается с высокой скоростью при наличии следующих двух условий:

(1)  Температура охладителя двигателя выше 90°C (194°F).
(2) A/C

включен.

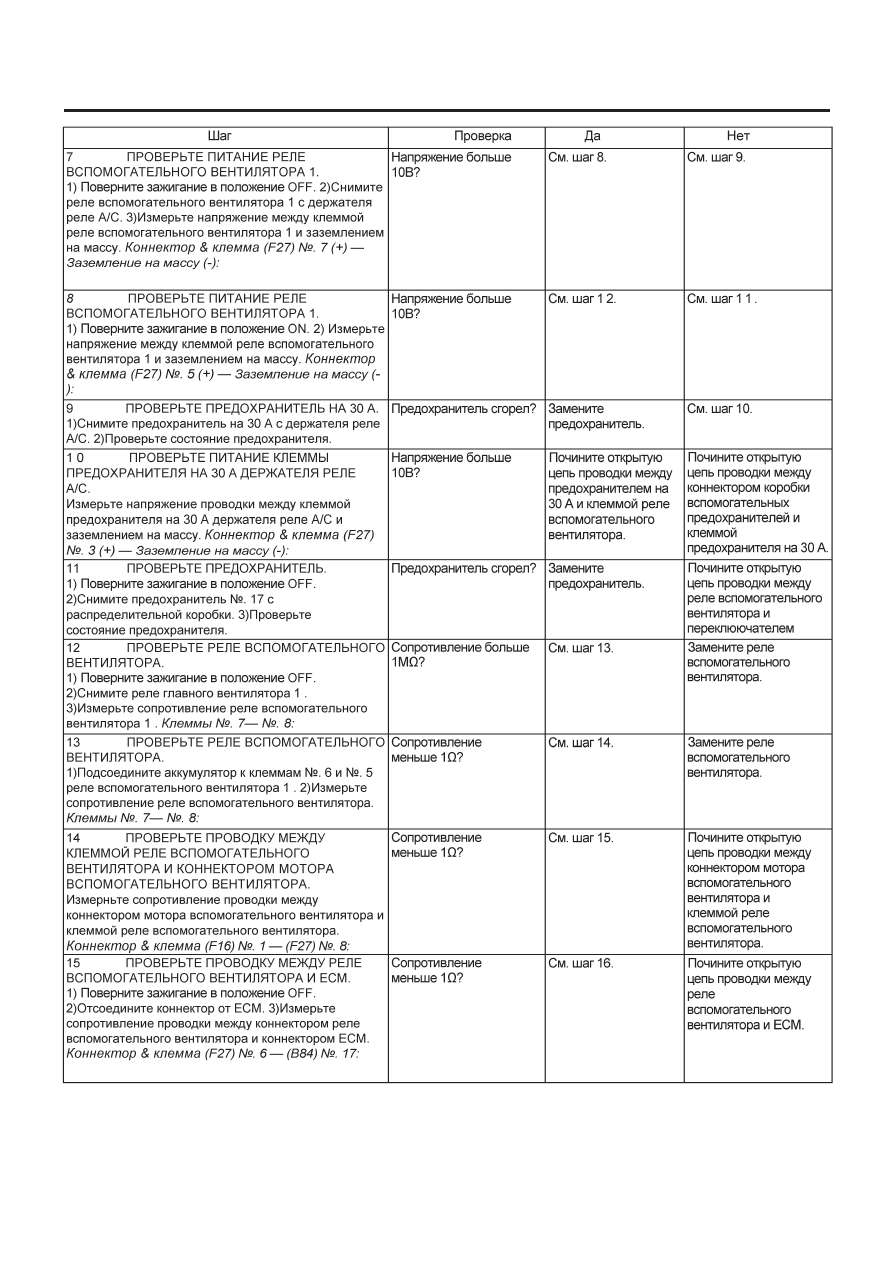

СИСТЕМА ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА РАДИАТОРА

CO(H4DOTC)-15

ОХЛАЖДЕНИЕ

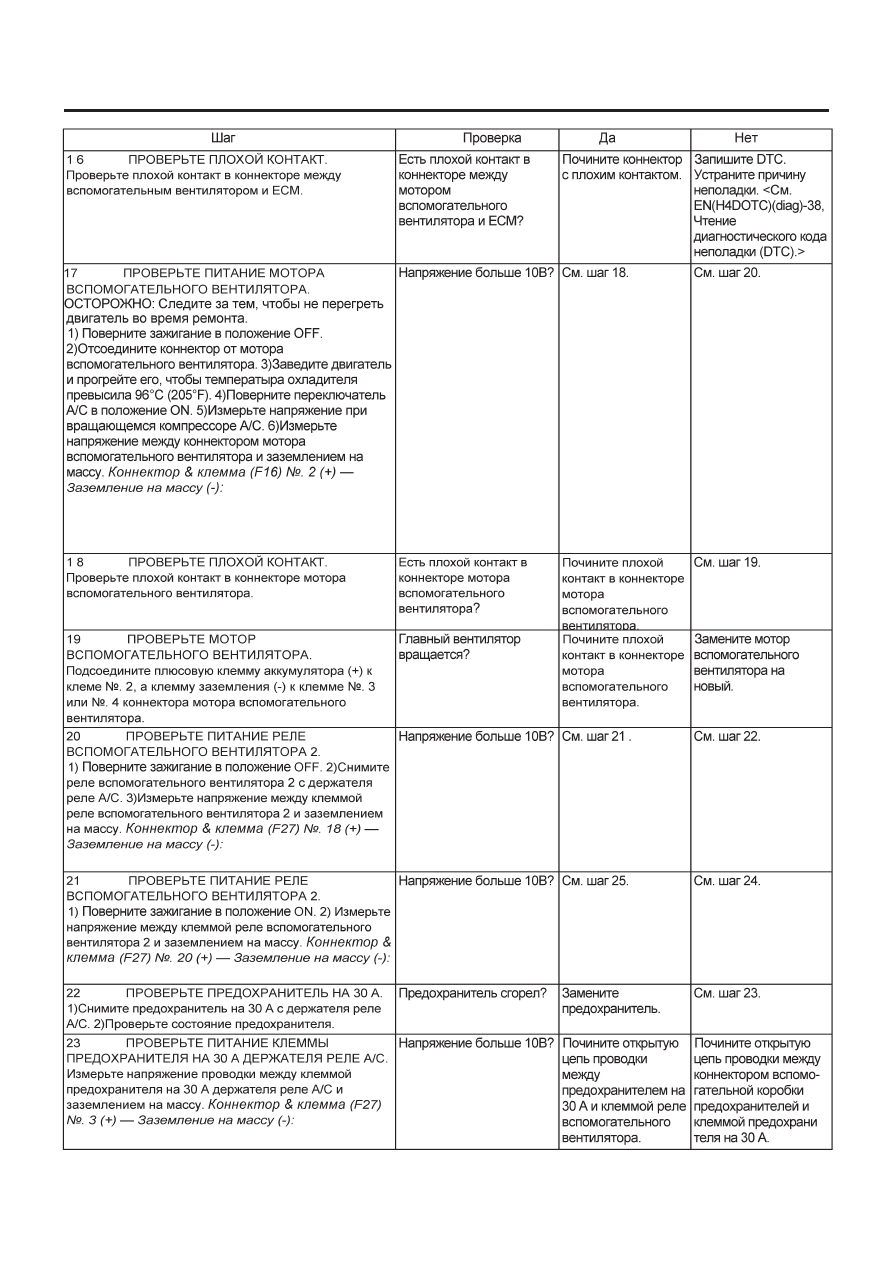

СИСТЕМА ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА РАДИАТОРА

CO(H4DOTC)-16

ОХЛАЖДЕНИЕ
