4. Охладитель двигателя

A:  ЗАМЕНА

1.  СЛИВ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ

1) Поднимите автомобиль.
2) Снимите поддон.
3) Снимите сливную заглушку для того, чтобы слить охлади-
тель двигателя в контейнер.

ПРИМЕЧАНИЕ:
Для более быстрого слива жидкости снимите крышку залив-
ного бачка.

4) Вставьте сливную заглушку.

2.  ЗАЛИВКА ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ

1) Залейте охладитель двигателя в заличной бачок до завлив-
ной горловины.

Объем охладителя (заполненного до уровня "FULL")):

Модель AT

Прибл. 7.6 л (8.03 US qt, 6.69 Imp qt)

Модель MT

Прибл. 7.7 л (8.14 US qt, 6.78 Imp qt)

ОСТОРОЖНО:
Не путайте боковую крышку заливного бачка охладителя
с боковой крышкой радиатора.

ПРИМЕЧАНИЕ:
• При заливке охладителя двигателя не снимайте боковую
крышку радиатора.
• Фирменный Охладитель SUBARU, слдержащий антифриз и
антикоррозийные вещества, сделан специально для двигате-
ля SUBARU с алюминиевым картером. Всегда используйте
Фирменный Охладитель SUBARU, так как использование дру-
гого охладителя может привести к коррозии.

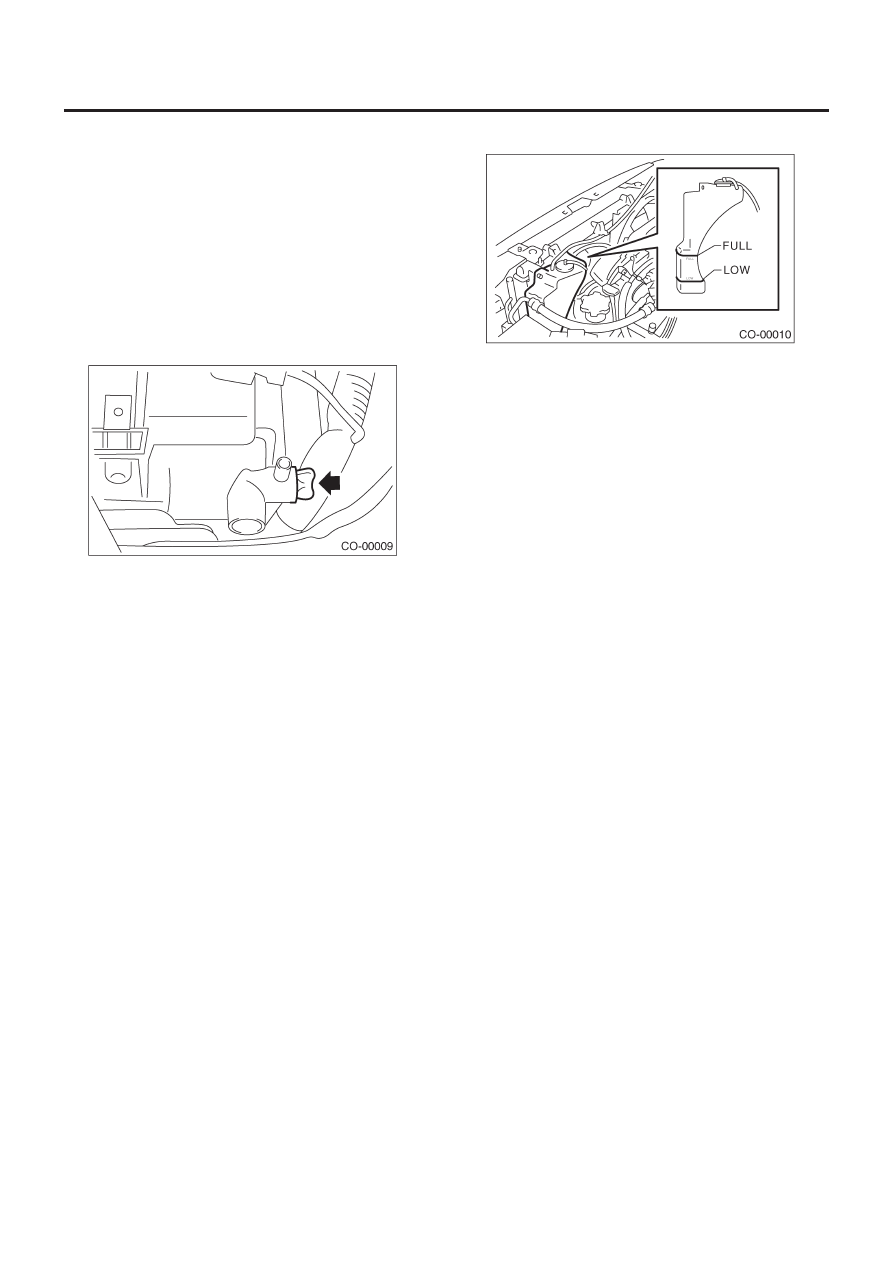

2) Залейте охладитель двигателя в бачок до уровня Full.

3) Полностью прогрейте двигатель, работая с ним более 5
минут при скорости вращения от 2,000 до 3,000 об/мин.
4) Если урвоень охладителя двигателя в заливном бачке па-
дает, долейте охладитель до заливной горловины.
5) Если охладитель падает с уровня Full в расширительном
бачке, долейте охладитель до уровня Full.
6) Правильно заверните крышку заливного бачка и крышку
расширительного бачка.

ОХЛАДИТЕЛЬ ДВИГАТЕЛЯ

CO(H4DOTC)-19

ОХЛАЖДЕНИЕ

B:  ОСМОТР

1. ОТНОШЕНИЕ МЕЖДУ КОНЦЕНТРАЦИЕЙ

ОХЛАДИТЕЛЯ SUBARU
И ТЕМПЕРАТУРОЙ ЗАМЕРЗАНИЯ

Концентрация и безопасная рабочая температура охладите-
ля SUBARU показаны на рисунке. Измерение температуры и
удельного веса охладителя предоставляют эту информацию.

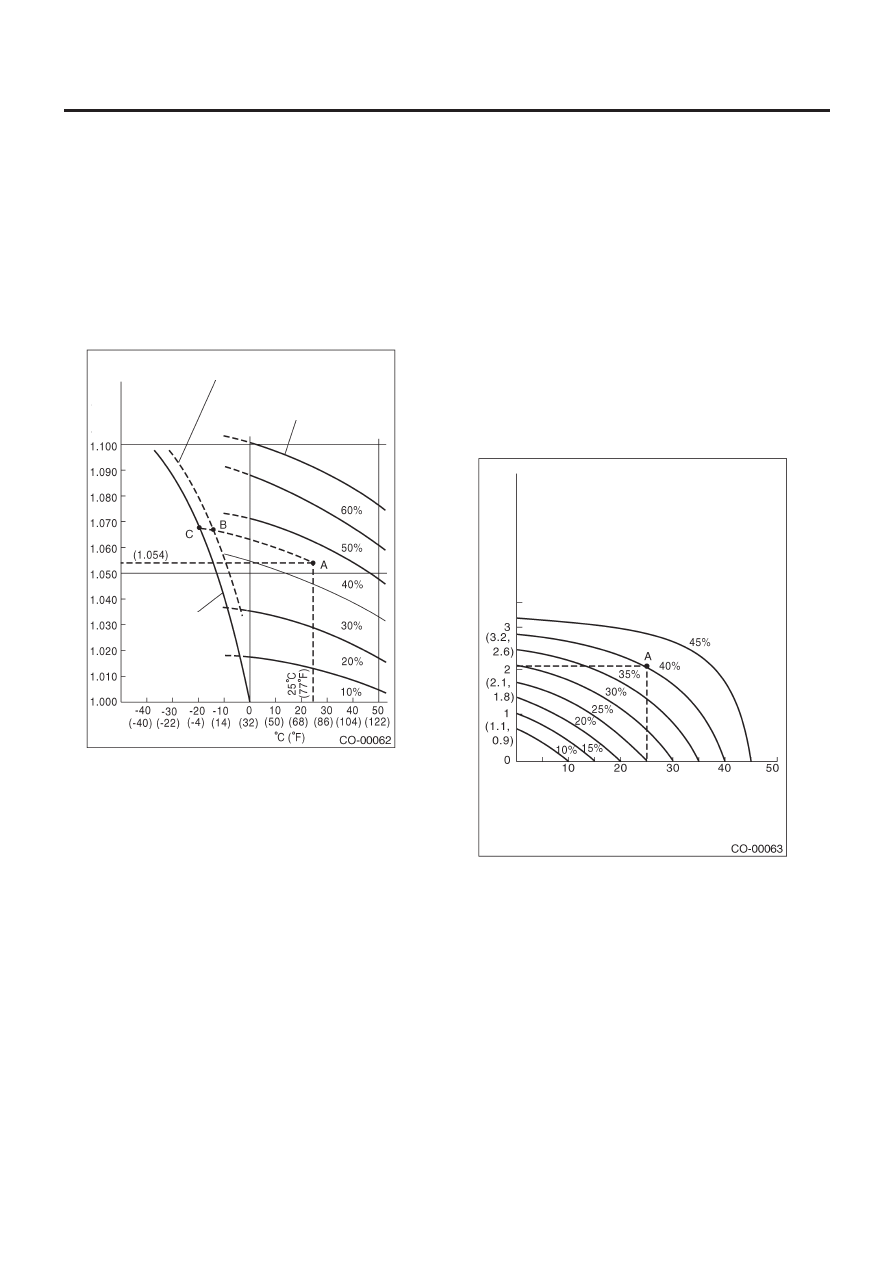

[Пример] Если температура охладителя составляет 25

0

С, а

его удельный вес равен 1.054, концентрация составляет 45%
(точка А), безопасная рабочая температура равняется –14

0

С

(В), а температура замерзания равна –20

0

С (С).

2. ПРОЦЕДУРА РЕГУЛИРОВКИ

КОНЦЕНТРАЦИИ ОХЛАДИТЕЛЯ

Для получения нужной концентрации охладителя в соответст-
вии с температурой, см. соответствующую концентрацию
жидкости на рисунке выше и замените необходимый объем
охладителя неразведенным раствором оригинального охла-
дителя SUBARU (концентрации 50%).
Объем охладителя, подлежащий замене, можно определить
по рисунку.
[Пример]
Предположим, что концентрация охладителя должны быть
повышена с 25% до 40%. Найдите точку А, где линия концен-
трации охладителя 25% пересекается с дугой 40% необходи-
мой концентрации, и прочтите величины на вертикальной оси
графика на высоте А. Количество охладителя, которое необ-
ходимо добавить, составляет 2.1 л. Слейте 2.1 литра охлади-
теля из системы охлаждения и добавьте 2.1 л. неразведенно-
го раствора охладителя SUBARU. При необходимости повы-
шения концентрации охладителя до 50%, слейте весь охла-
дитель и замените только неразведенным охладителем.

удельный вес

охладителя

количесвто охладителя,

подлжащего сливу –л

Безопасная рабочая температура

Концентрация охладителя в систе-
ме охлаждения автомобиля

Концентрация охладителя в автомобиле
и количество, подлежащее сливу

Необходимая концентрация
охладителя

Концентрация
охладителя

Температура
замерзания

температура охладителя

ВОДЯНОЙ НАСОС

CO(H4DOTC)-20

ОХЛАЖДЕНИЕ

5. Водяной насос

A:  ДЕМОНТАЖ

1) Снимите радиатор. <См. CO(H4DOTC)-23, ДЕМОНТАЖ, Ра-
диатор.>
2) Снимите клиновидные ремни.<См. ME(H4DOTC)-54, ДЕ-
МОНТАЖ, Клиновидный ремень.>
3) Снимите зубчатый ремень.<См. ME(H4DOTC)-58, ДЕМОН-
ТАЖ, Зубчатый ремень.>

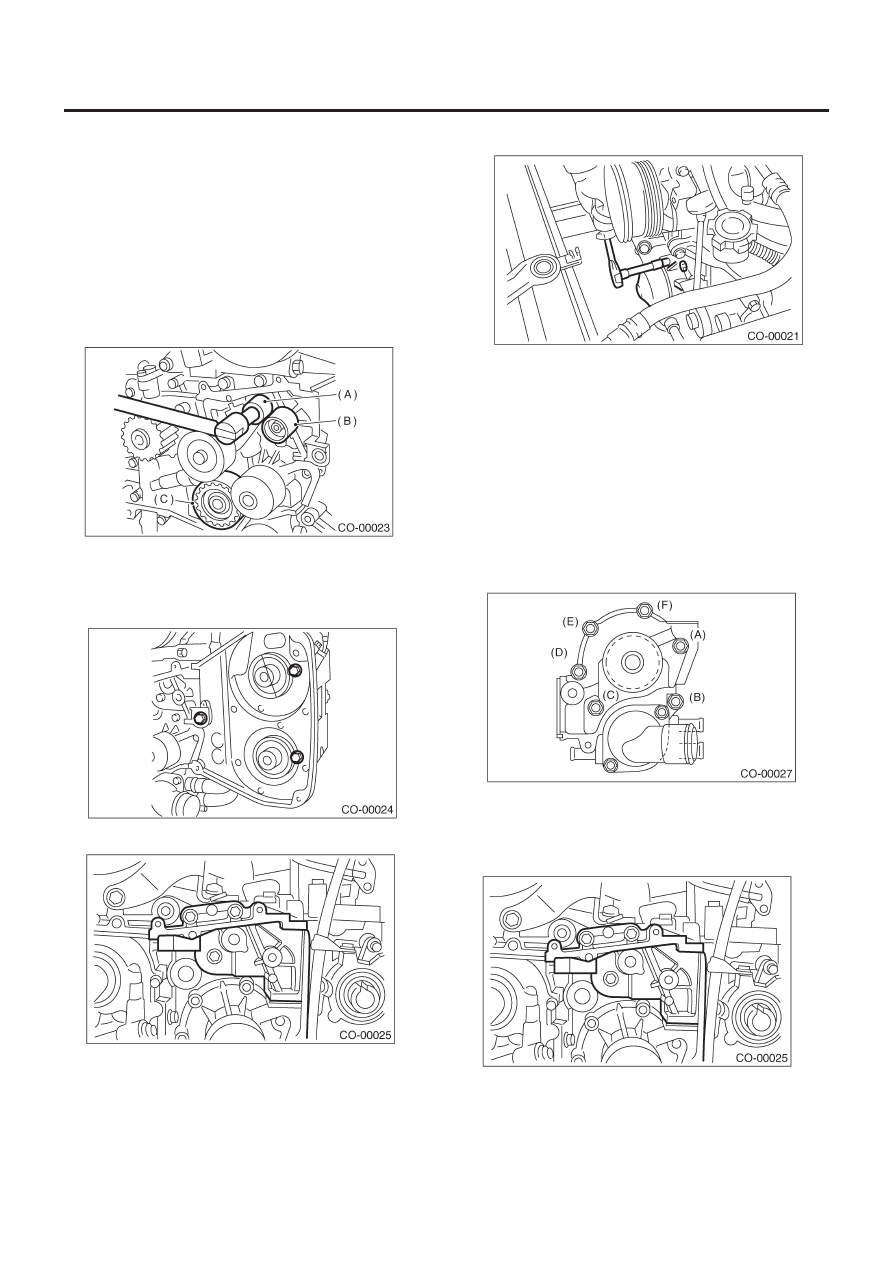

4) Снимите автоматический регулятор натяжения ремня (A).
5) Снимите натяжной ролик (B).
6) Снимите натяжной ролик №. 2 (C).

7) Снимите датчик положения распредвала. <См. FU(H4DOTC)-
30, ДЕМОНТАЖ, Датчик положения распредвала.>
8) Снимите звездочки распредвала (LH) с помощью ST. <См.
ME(H4DOTC)-66, ДЕМОНТАЖ, Колесо распредвала
9) Снимите крышку ремня №. 2 (LH).

10) Снимите натяжную скобу.

11) Отсоедините шланг от водяного насоса.

12) Снимите водяной насос.

B:  УСТАНОВКА

1) Установите водяной насос на блок цилиндров (LH).

ПРИМЕЧАНИЕ:
• Замените прокладку на новую.
• При установке насоса затяните болты в два этапа в алфа-
витном порядке, как показано на рисунке.

Момент затяжки:

Первая:

12 Н-м (1.2 кгс-м, 8.7ft-lb)

Вторая:

12 Н-м (1.2 кгс-м, 8.7ft-lb)

2) Подсоедините шланг к водяному насосу.
3) Установите натяжную скобу.

Момент затяжки:

24.5 Н-м (2.5 кгс-м, 18.1 ft-lb)
