ВОДЯНОЙ НАСОС

CO(H4DOTC)-21

ОХЛАЖДЕНИЕ

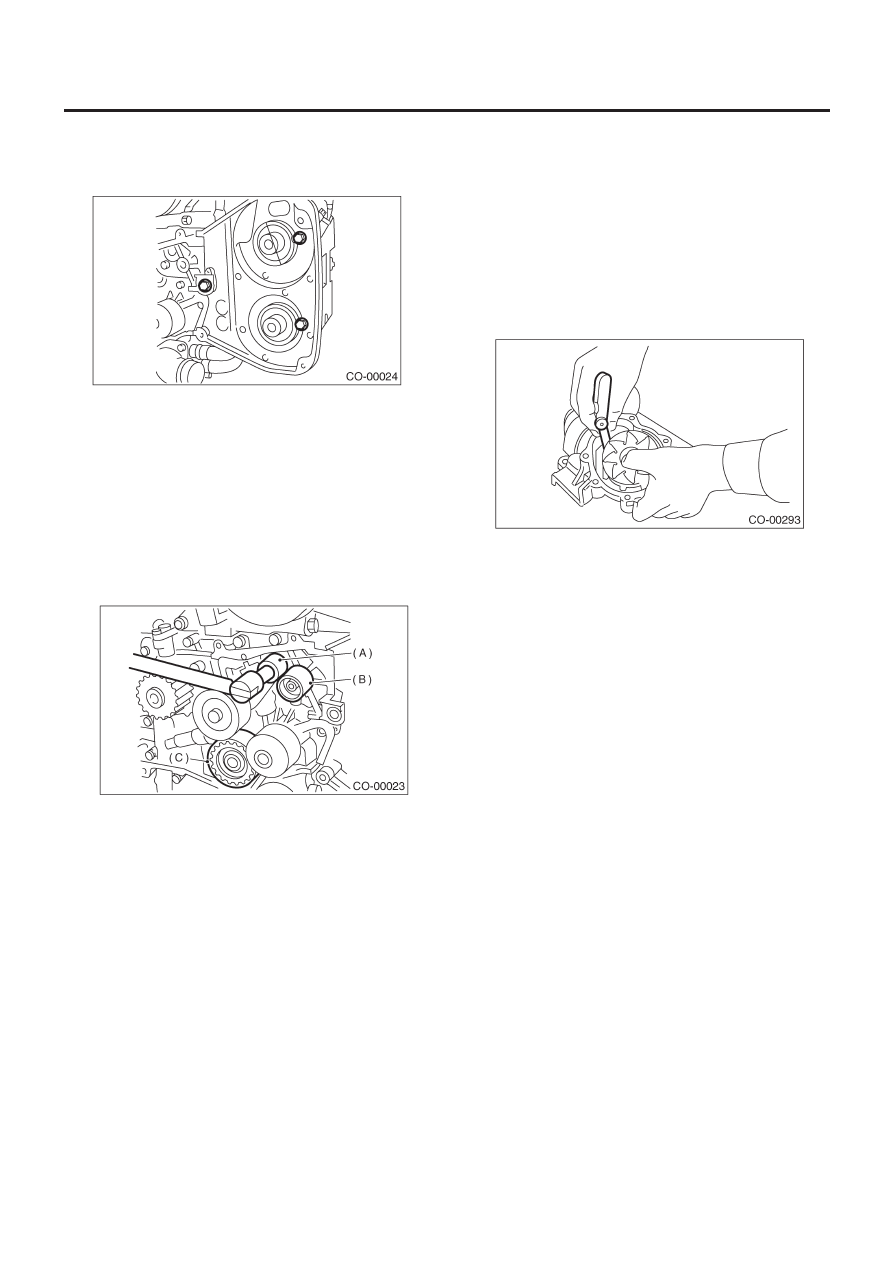

4) Установите крышку ремня №. 2  (LH).

Момент затяжки:

5 Н-м (0.5 кгс-м, 3.6 ft-lb)

5) Устанвоите звездочки распредвала (LH) с помощью ST.
<См. ME(H4DOTC)-67, УСТАНОВКА, Колесо распредвала
6) Установите датчик положения распредвала. <См.
FU(H4DOTC)-30, УСТАНОВКА, Датчик положения распредвала.>
7) Установите натяжной ролик №. 2 (C).
8) Установите натяжной ролик (B).
9) Установите автоматический регулятор натяжения ремня (A)
натяжной шток которого дежаится на шпильке. <См.
ME(H4DOTC)-60, АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР НАТЯЖЕНИЯ
РЕМНЯ И НАТЯЖНОЙ РОЛИК, УСТАНОВКА, Зубчатый ремень.>

Момент затяжки:

39 Н-м (4.0 кгс-м, 28.9 ft-lb)

10) Установите зубчатый ремень. <См. ME(H4DOTC)-60, ЗУБ-
ЧАТЫЙ РЕМЕНЬ, УСТАНОВКА, Зубчатый ремень.>
11) Установите клиновидные ремни. <См. ME(H4DOTC)-54,
УСТАНОВКА, Клиновидный ремень.>
12) Установите радиатор. <См. CO(H4DOTC)-24,
УСТАНОВКА, Радиатор.>

C: ОСМОТР

1) Проверьте подшипник водяного насоса на предмет плав-
ного вращения.
2) Проверьте шкив водяного насоса на предмет ненормаль-
ной работы.
3) Убедитесь в том, что крыльчатка не деформирована и не
повреждена.
4) Проверьте зазор между крыльчаткой и корпусом насоса.

Зазор между крыльчаткой и корпусом насоса:

Стандартное значение

0.5 — 1.5 мм (0.020 — 0.060 in)

5) После установки водяного насоса проверьте вал шкива на
предмет протечки охладителя двигателя. В случае обнаруже-
ния протечки, замените водяной насос.

ТЕРМОСТАТ

CO(H4DOTC)-22

ОХЛАЖДЕНИЕ

6. Термостат

A:  ДЕМОНТАЖ

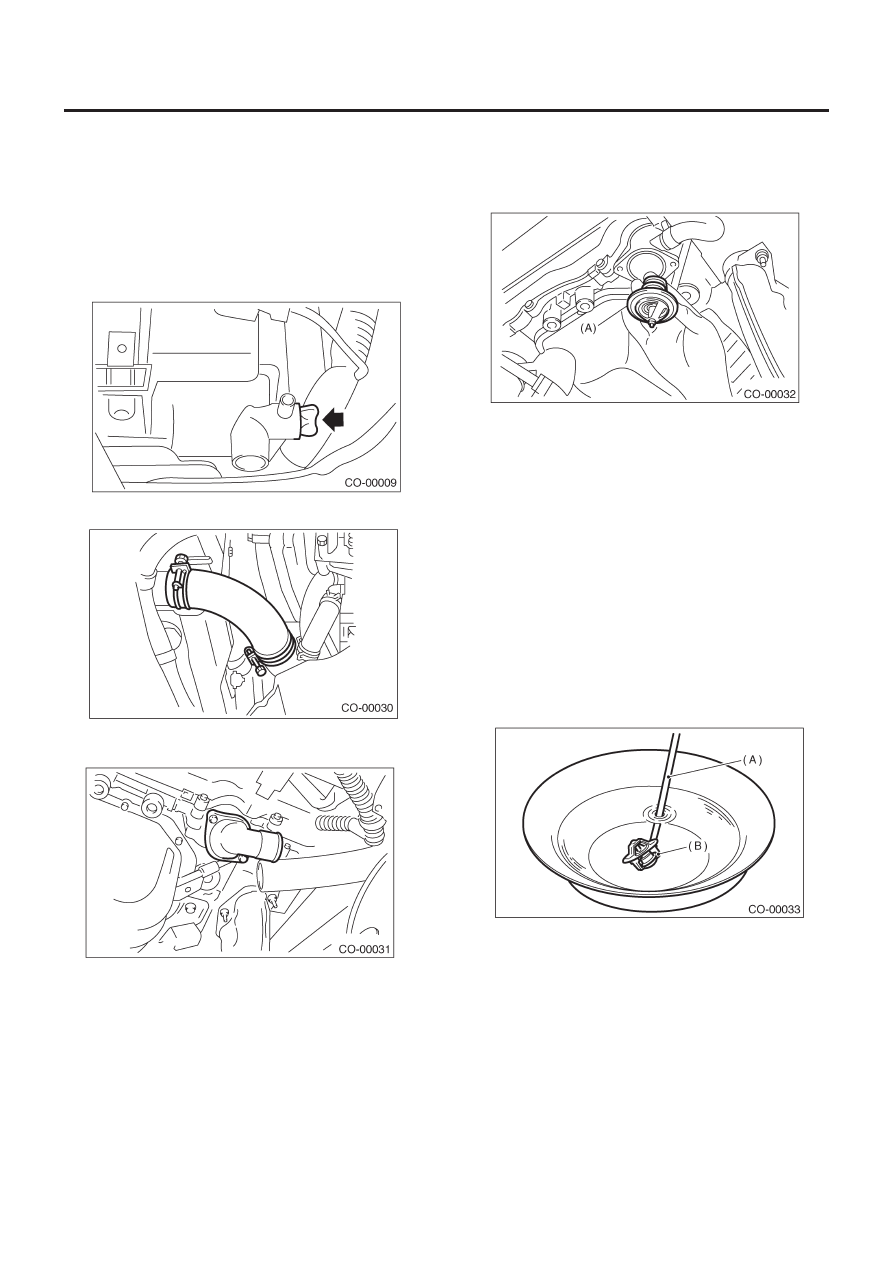

1) Поставьте автомобиль на подъемник.
2) Поднимите автомобиль.
3) Снимите поддон.
4) Полностью слейте охладитель двигателя. <См.
CO(H4DOTC)-18, СЛИВ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА,
Охладитель двигателя.>

5) Отсоедините выходной шланг радиатора.

6) Снимите крышку и прокладку термостата, затем выньте
термостат.

B:  УСТАНОВКА

1) Установите термостат в водяной насос, затем установите
крышку термостата вместе с прокладкой.

ПРИМЕЧАНИЕ:
• При установке термостата используйте новую прокладку.

• При установке термостата отсадочный стержень (А) должен
смотреть вперед.

Момент затяжки:

6.5 Н-м (0.65 кгс-м, 4.7ft-lb)

2) Залейте охладитель двигателя. <См. CO(H4DOTC)-18, ЗА-
ЛИВКА ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель дви-
гателя.>

C: ОСМОТР

Замените термостат, если клапан полностью не закрывается
при  температуре окружающей среды, или если нижеприве-
денный тест покажет неудовлетворительные результаты.
Погрузите термостат и термометр в воду. Сильно повысьте
температуру воды и измерьте температуру и подъем клапана,
когда клапан начинает открываться и когда он полностью от-
кроется.  Во время теста помешивайте воду для равномерно-
го распределения температуры.  Результаты должны соот-
ветствовать нижеприведенной спецификации.

Начало открывания:

76 — 80°C (169 — 176°F)

Полностью открыт:

91°C (196°F)

(A) Термометр
(B) Термостат

РАДИАТОР

CO(H4DOTC)-23

ОХЛАЖДЕНИЕ

7. Радиатор

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
Радиатор находится под давлением. Перед работой с
радиатором подождите, пока двигатель остынет.

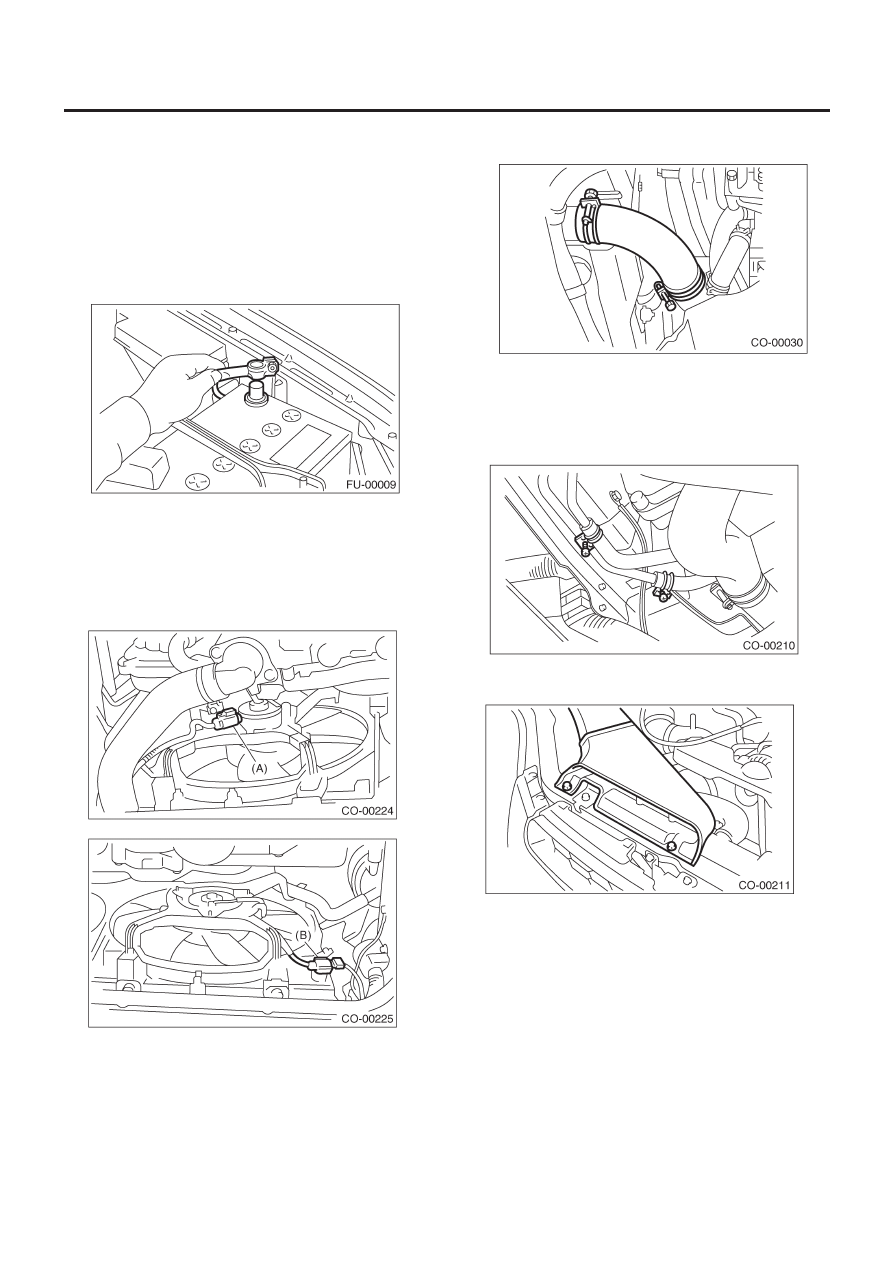

1) Поставьте автомобиль на подъемник.
2) Отсоедините кабель заземления от аккумулятора.

3) Поднимите автомобиль.
4) Снимите поддон.
5) Полностью слейте охладитель двигателя.
<См.CO(H4DOTC)-18, СЛИВ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗА-
МЕНА, Охладитель двигателя >
6) Отсоедините коннекторы мотора главного вентилятора (A)
и мотора вспомогательного вентиялтора (B) радиатора.
Рисунок FU-00009

7) Отсоедините выходной шланг радиатора от крышки термо-
стата.

8) Отсоедините шланг охладителя ATF от трубки ATF. (модель AT)
Заткните отверстия в шланге и радиаторе с помощью кры-
шек, чтобы не допустить утечки ATF.
9) Отсоедините шланг масляного охладителя от трубки мас-
ляного охладителя. (модель MT с масляным охладителем)
Установите крышку для предотвращения утечки масла.

10) Опустите автомобиль.
11) Снимите патрубок забора воздуха.

РАДИАТОР

CO(H4DOTC)-24

ОХЛАЖДЕНИЕ

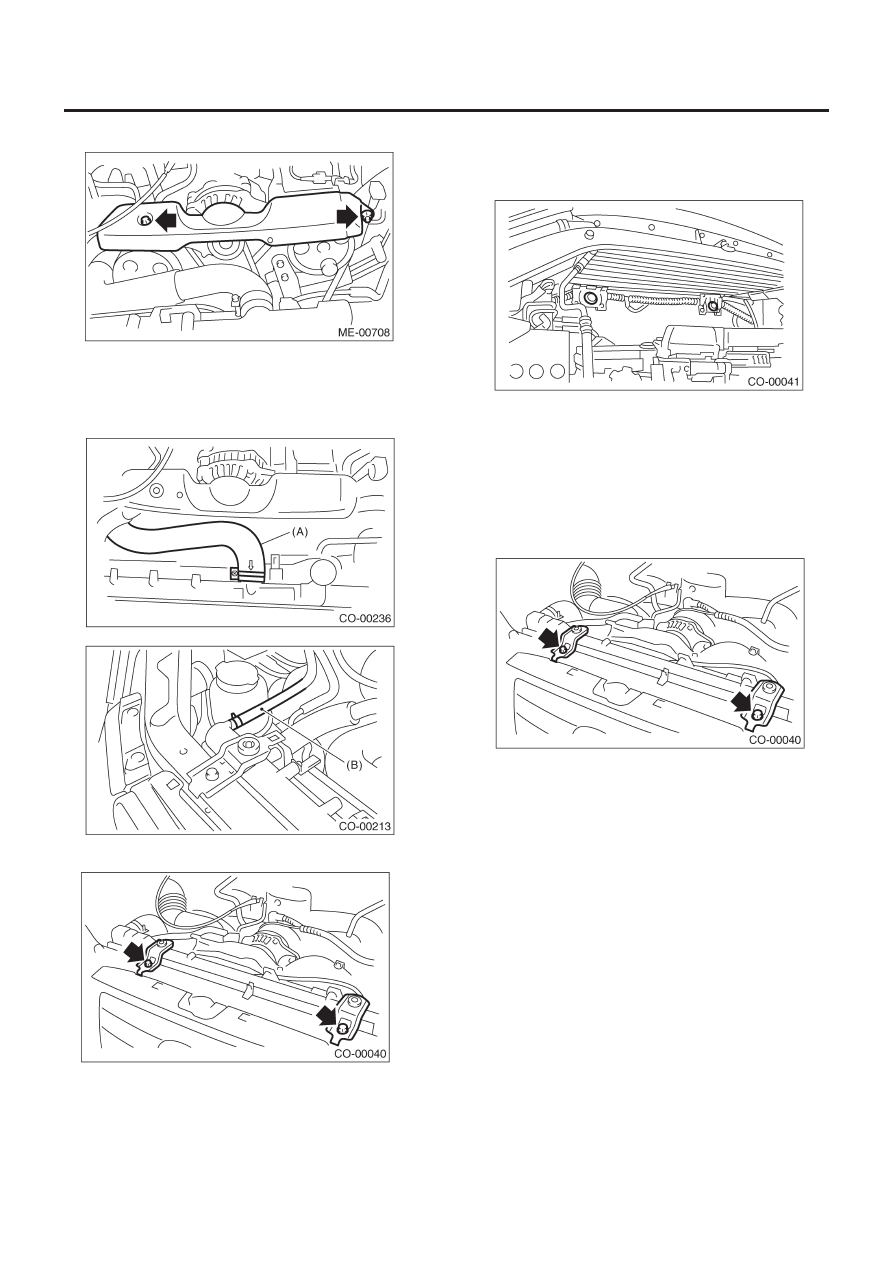

12) Снимите крышки клиновидных ремней.

13) Отсоедините шланг перелива.
14) Снимите расширительный бачок.    <См. CO(H4DOTC)-32,
ДЕМОНТАЖ, Расширительный бачок.>
15) Отсоедините входной шланг радиатора (A) и шланг водя-
ного бачка (B) от радиатора.

16) Снимите верхние скобы радиатора.

17) Поднимая радиатор вверх, скатите его влево.
18) Поднимите радиатор и выньте его из автомобиля.

B:  УСТАНОВКА

1) Вставьте крепежные подушки радиатора в отверстия на ав-
томобиле.

2) Установите радиатор на автомобиль.

ПРИМЕЧАНИЕ:
Вставьте штыри на нижней части радиатора в  подушки на
стороне корпуса.

3) Установите скобы радиатора, затем затяните болты.

Момент затяжки:

18 Н-м (1.8 кгс-м, 13.0 ft-lb)
