ЗАЛИВНОЙ БАЧОК ОХЛАДИТЕЛЯ

CO(H4DOTC)-33

ОХЛАЖДЕНИЕ

12. Заливной бачок охладителя

A:  ДЕМОНТАЖ

ПРЕДУПРЕЖДЕНИЕ:
Радиатор находится под давлением. Перед началом ра-
боты с радиатором, дождитесь, пока двигатель остынет.

1) Слейте примерно 3.0 л (3.2 US qt, 2.6 Imp qt) охладителя.
<См. CO(H4DOTC)-18, СЛИВ ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ,   ЗА-
МЕНА,   Охладитель двигателя.>
2) Снимите верхнюю крышку воздушного фильтра и впускной
воздушный чехол. <См. IN(H4DOTC)-7, ДЕМОНТАЖ, Воздуш-
ный фильтр.>
3) Снимите воздушный фильтр.
4) Отсоедините шланги охладителя двигателя от заливного
бачка охладителя.

5) Снимите болты и гайку, крепящие заливной бачок охладителя.
6) Отсоедините шланг охладителя двигателя, идущий к ниж-
ней части заливного бачка охладителя.
7) Remove the coolant filler tank.

B:  УСТАНОВКА

1) Установите в порядке, обратном демонтажу.

Момент затяжки:

T1: 16 Н-м (1.6 кгс-м, 11.8 ft-lb)
Т2: 13 Н-м (1.3 кгс-м, 9.6 ft-lb)

2) Залейте охладитель двигателя. <См. CO(H4DOTC)-18, ЗА-
ЛИВКА ОХЛАДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель дви-
гателя.>

ОБЩИЕ НЕПОЛАДКИ СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

CO(H4DOTC)-34

ОХЛАЖДЕНИЕ

13. Общие неполадки системы охлаждения двигателя

A:  ОСМОТР

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Система давления масла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3.  Моторное масло  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

4.  Масляный насос  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

5.  Масляный картер и фильтр . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

6.  Переключатель давления масла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

7.  Масляный охладитель двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

8.  Фильтр моторного масла  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20

9.  Общие неполадки системы смазки двигателя  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

СМАЗКА

LU(H4DOTC)

Стр.

ОБЩЕЕ ОПИСАНИЕ

LU(H4DOTS)-2

СМАЗКА

1. Общее описание

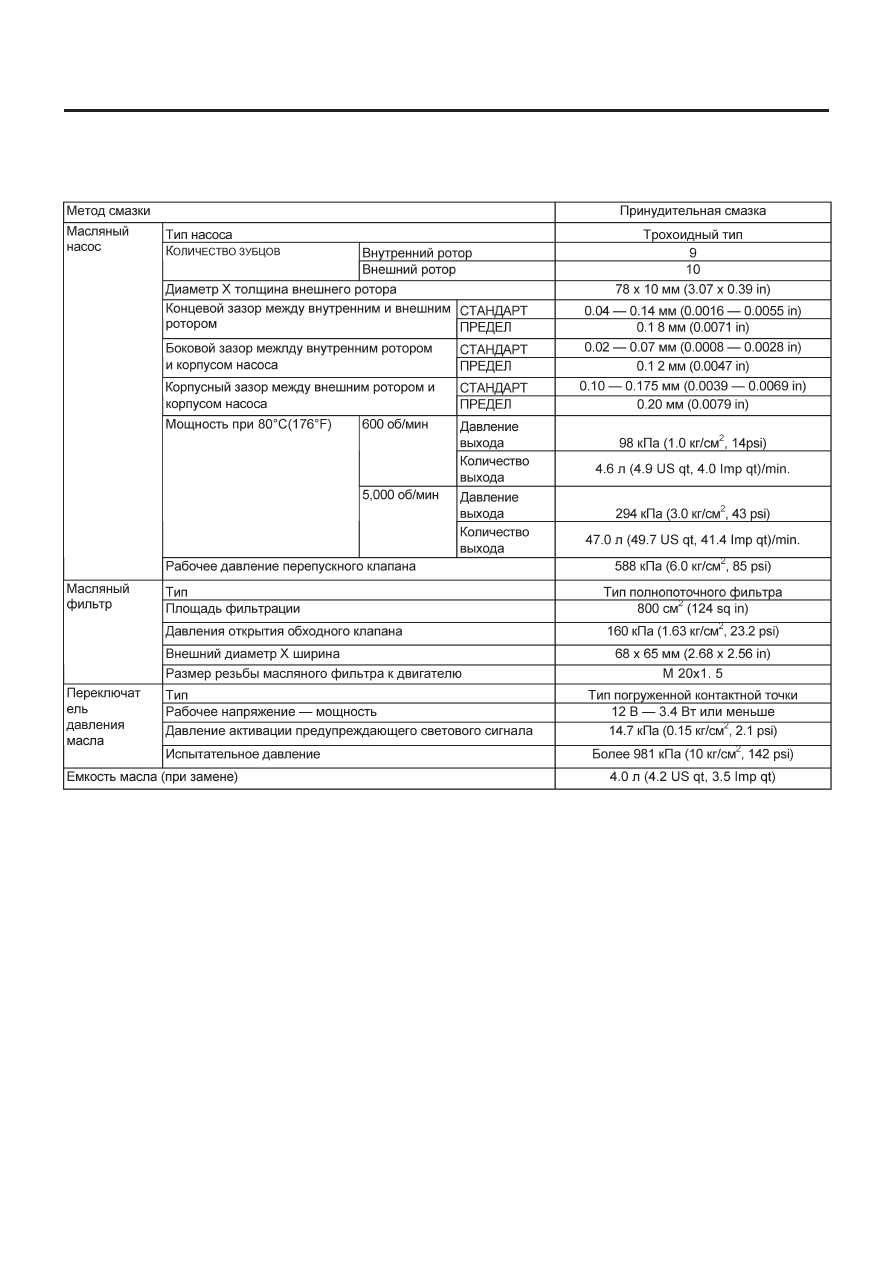

A: СПЕЦИФИКАЦИИ
