Subaru Impreza: двигатель H4DOTC. Руководство - часть 65





ГЛАВНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4DOTC)-29

ОХЛАЖДЕНИЕ

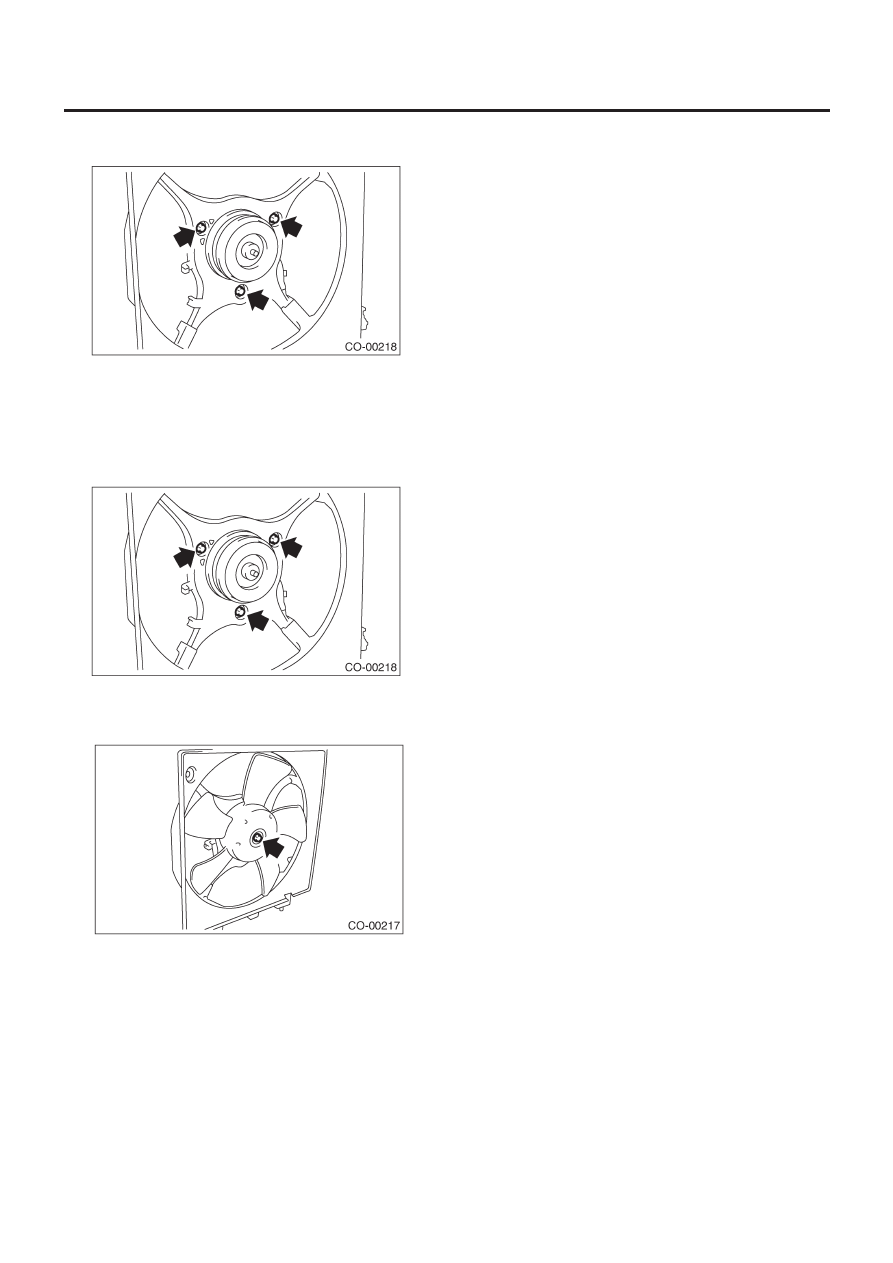

2) Снимите болты, устанавливающие мотор вентилятора на
кожух.

D: СБОРКА

Соберите в порядке, обратном разборке.

Момент затяжки:

4.4 Н-м (0.45 кгс-м, 3.3 ft-lb)

Момент затяжки:

3.4 Н-м (0.35 кгс-м, 2.5 ft-lb)

ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4DOTC)-30

ОХЛАЖДЕНИЕ

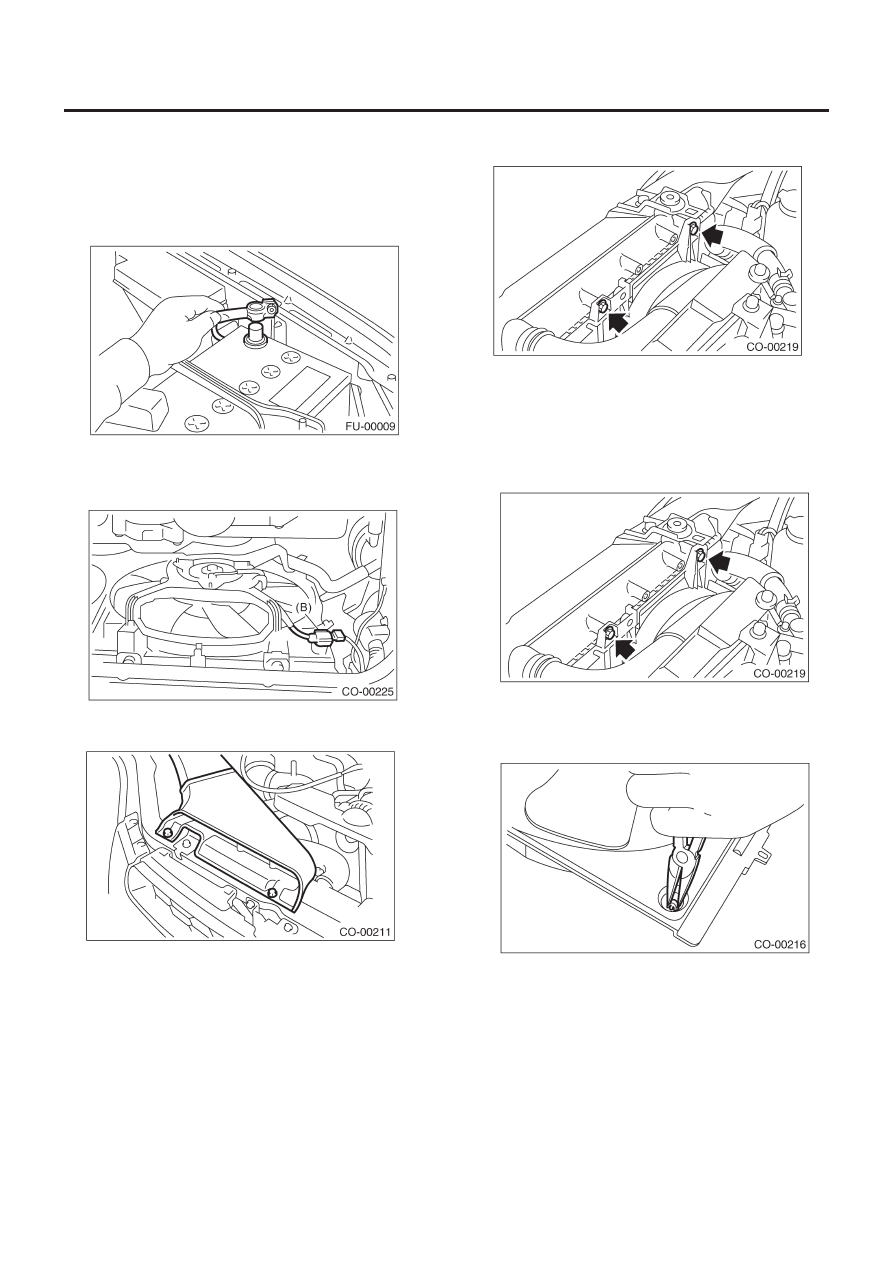

10. Вспомогательный вентилятор

радиатора и мотор вентилятора

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

2) Поднимите автомобиль.
3) Снимите поддон.
4) Отсоедините коннектор мотора вспомогательного венти-
ялтора (B).

5) Опустите автомобиль.
6) Снимите патрубок забора воздуха.

7) Снимите болты, крепящие кожух вспомогательного венти-
лятора к радиатору.
8) Снимите трубку перелива.

9) Снимите кожух вспомогательного вентилятора через низ
автомобиля.

B:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

Момент затяжки:

4.9 Н-м (0.50 кгс-м, 3.6 ft-lb)

C:  РАЗБОРКА

1) Снимите зажим, крепящий проводку мотора на кожухе.

ВСПОМОГАТЕЛЬНЫЙ ВЕНТИЛЯТОР РАДИАТОРА И МОТОР ВЕНТИЛЯТОРА

CO(H4DOTC)-31

ОХЛАЖДЕНИЕ

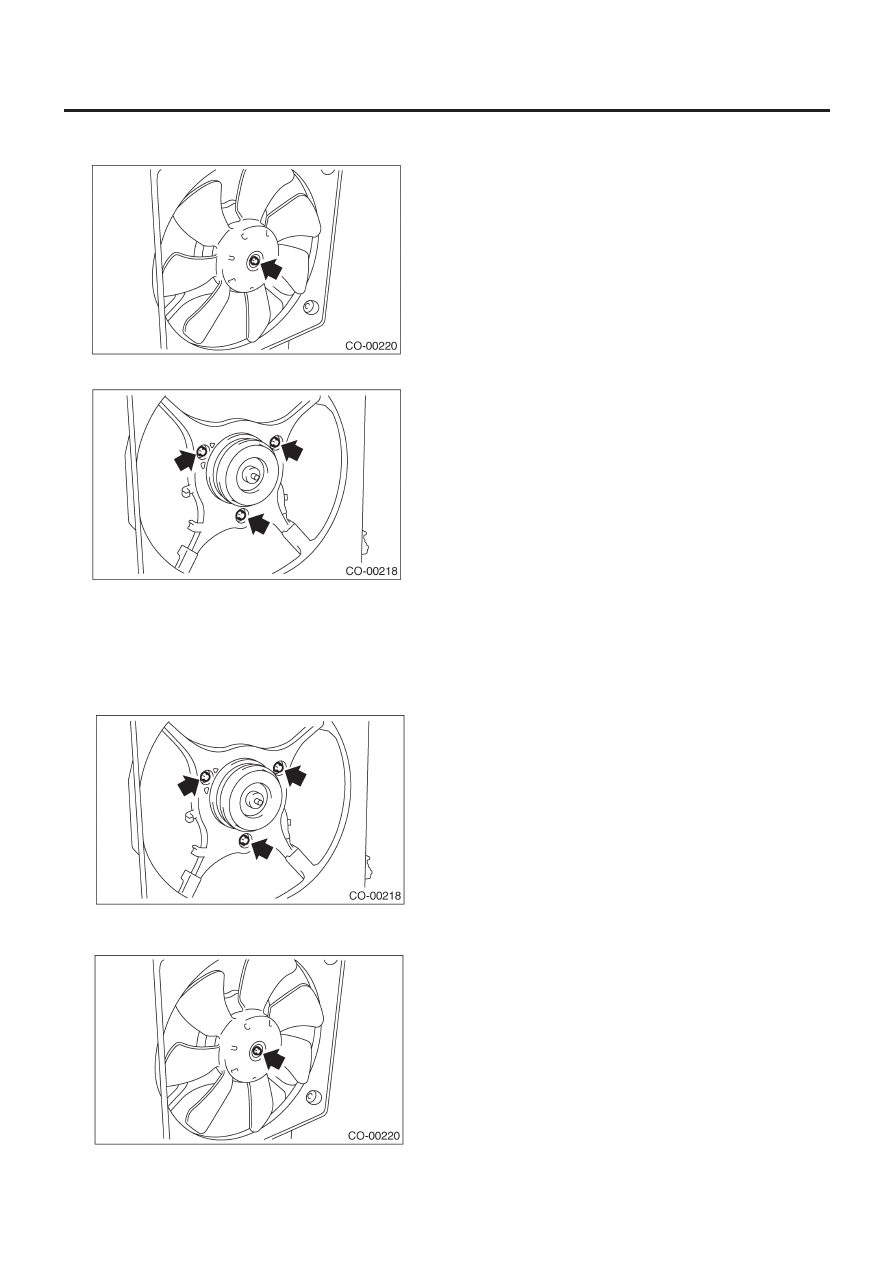

2) Снимите гайку, крепящую сам вентилятор на моторе вен-
тилятора и на кожухе.

3) Снимите болты, крепящие мотор вентилятора на кожухе.

D: СБОРКА

Соберите в порядке, обратном разборке.

Момент затяжки:

4.4 Н-м (0.45 кгс-м, 3.3 ft-lb)

Момент затяжки:

3.4 Н-м (0.35 кгс-м, 2.5 ft-lb)

РАСШИРИТЕЛЬНЫЙ БАЧОК

CO(H4DOTC)-32

ОХЛАЖДЕНИЕ

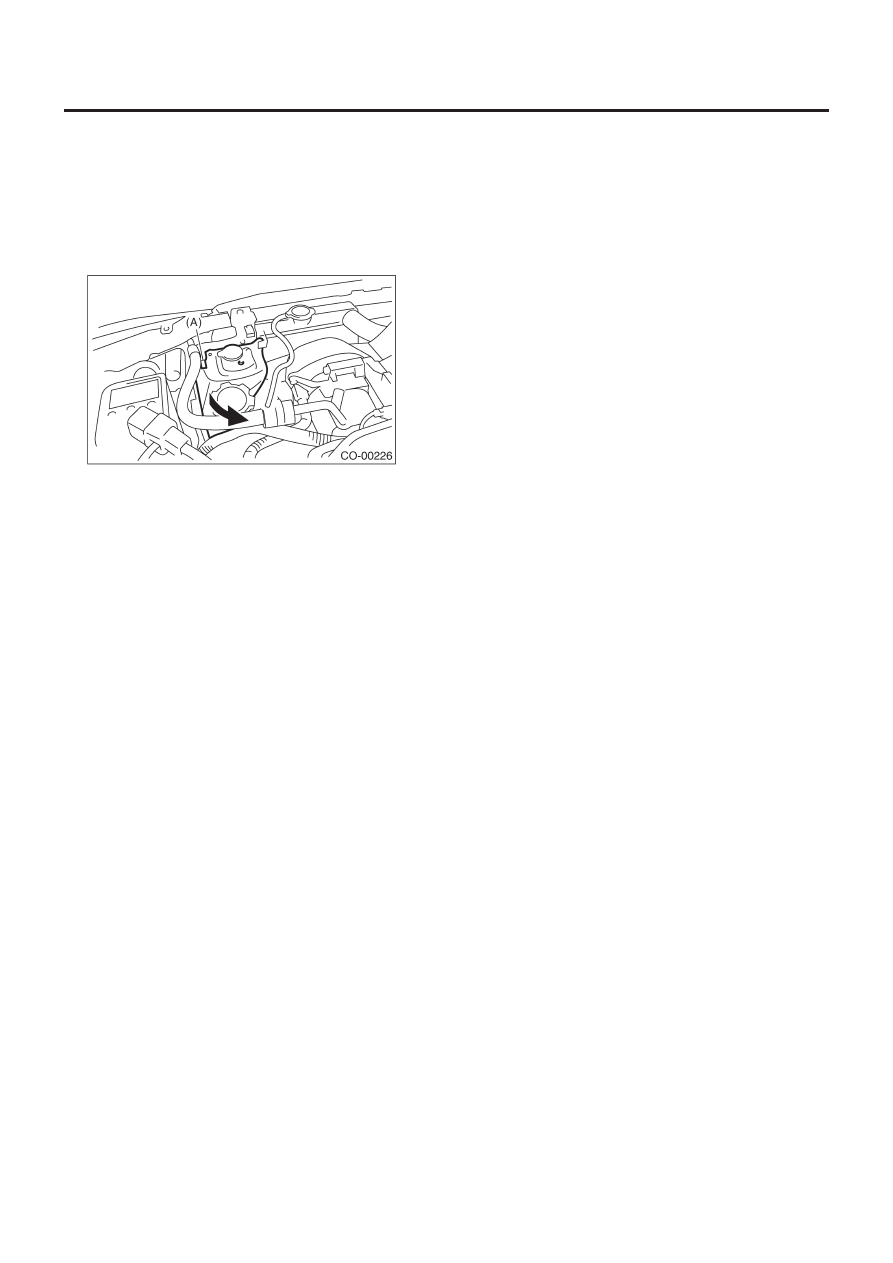

11. Расширительный бачок

A:  ДЕМОНТАЖ

1) Отсоедините шланг перелива от заливной горловины ра-
диатора.
2) Нажимая на собачку (A), вытащите расширительный бачок,
работая в направлении, указанном стрелкой.

В:  УСТАНОВКА

Установите в порядке, обратном демонтажу.

ПРИЕЧАНИЕ:
Для информации о моменте затяжки см. КОМПО-
НЕНТ.<См.CO(H4DOTC)-3, КОМПОНЕНТ, Общее описание.>

C: ОСМОТР

У
бедитесь в том, что уровень охладителя двигателя находится
между отметками FULL и LOW.
