112

Глава 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

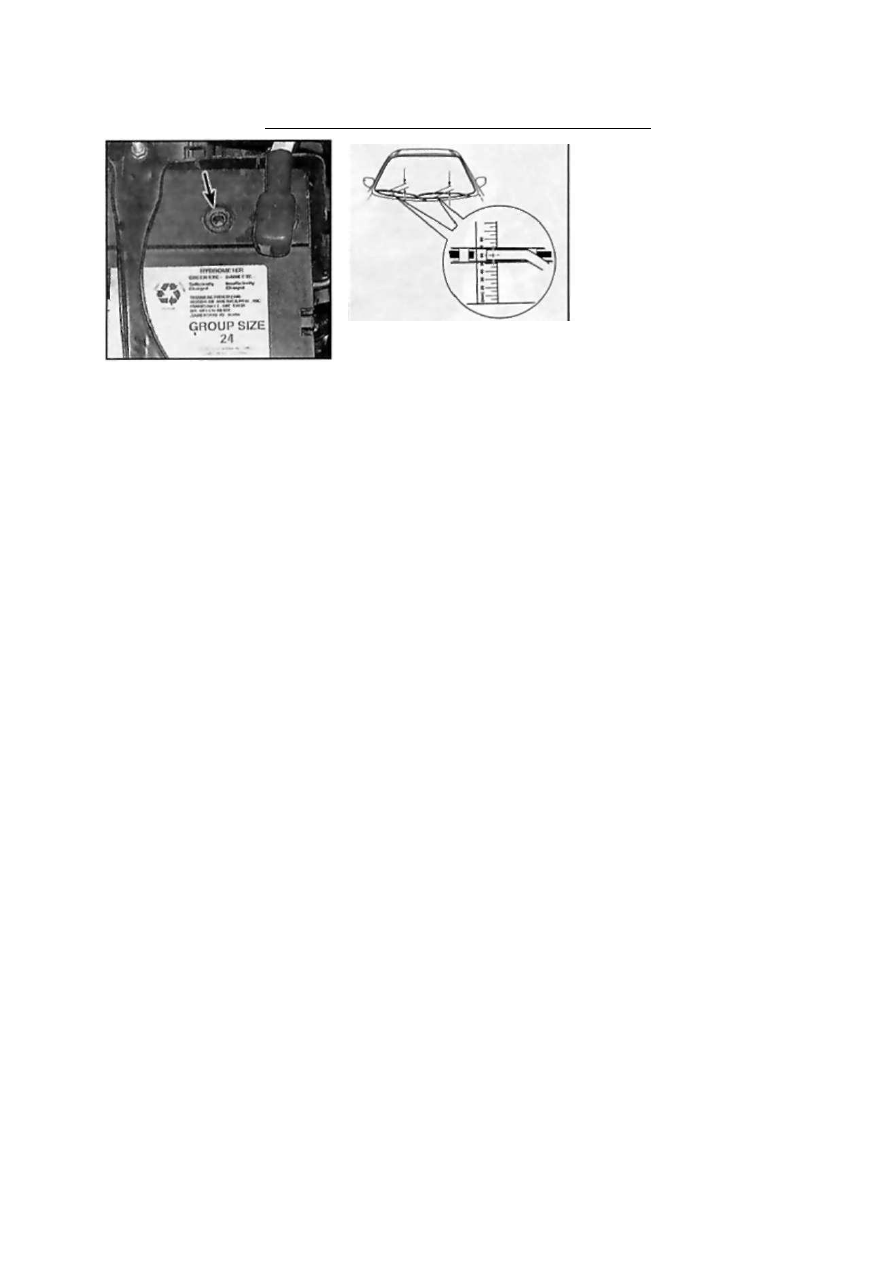

11.16 Батареи герметичного типа

оборудованы индикатором уровня

заряда - на корпус батареи наклеен

ярлык с картой состояний индикатор­

ного пятна

ятных условиях или при приближении

конечного срока эксплуатации батареи

может возникнуть необходимость в ее

зарядке со снятием с автомобиля.

16 Практически все необслуживаемые

батареи герметичного типа, оборудован­

ные индикатором уровня заряда (см.

сопр. иллюстрацию). Сравните цвет

индикаторного пятна в смотровом окне

с картой состояний индикатора, нанесен­

ной на специальный ярлык, наклеенный

на корпус батареи. Некоторые батареи

помещены в запаянный корпус и обо­

рудованы встроенным ареометром, по­

зволяющим визуально определить уро­

вень заряда батареи по окраске цвето­

вого пятна, цвет которого оговорен в

Инструкции по эксплуатации батареи.

Регулярно проверяйте состояние бата­

реи, в случае необходимости своевре­

менно производите зарядку.

Внимание: Во время зарядки в банках

батареи происходит выделение в выс­

шей мере легко воспламеняющегося и

пожароопасного водорода! Не курите, не

приближайтесь к месту зарядки с откры­

тым огнем. Приближаясь к месту уста­

новки батареи, надевайте защитные

очки. Прежде чем подсоединять батарею

к зарядному устройству, или отсоединять

ее, удостоверьтесь, что устройство от­

ключено от питания. Зарядку батареи

производите в хорошо вентилируемом

помещении.

Замечание: Составители настоящего

Руководства рекомендуют производить

зарядку батареи вне автомобиля, так как

выделяющийся в ходе выполнения про­

цедуры газ химически агрессивен по

отношению к лакокрасочным покрыти­

ям. Помните, что выполнение быстрой

подзарядки без отсоединения от бата­

реи проводов может привести к выходу

из строя компонентов электрооборудо­

вания автомобиля.

17 Зарядку разряженной батареи сле­

дует производить в соответствии с ин­

струкциями изготовителей зарядного

устройства, в хорошо проветриваемом

12.5 Проверка конечной точки опуска­

ния рычагов стеклоомывателей

ветрового стекла

помещении, оборудованном с учетом

всех мер безопасности для работы с

аккумуляторными батареями. Если уст­

ройство оборудовано селекторным пере­

ключателем, удостоверьтесь, что после­

дний установлен в положение на 12 В.

При отсутствии надлежащих условий

желательно обращаться за помощью на

СТО компании Opel.

18 Во время зарядки все крышки гор­

ловин банок батареи (если таковые

предусмотрены) должны быть открыты.

Перед удалением пробок очистите при­

легающие поверхности от пыли и грязи,

не допускайте попадания посторонних

частиц в банки батареи.

Проверка уровня  э л е к т р о л и т а

19 На батареях, имеющих заливные от­

верстия, необходимо периодически, осо­

бенно в жаркое время года, проверять

уровень электролита в банках. Внима­

ние: Не допускайте длительного функ­

ционирования батареи с недостаточным

уровнем электролита, - это может при­

вести к перезаряду батареи, разрушению

пластин и значительному сокращению ее

срока службы!
20 Проверка уровня электролита произ­

водится визуально, через полупрозрач­

ный пластмассовый корпус батареи.

Уровень во ВСЕХ секциях батареи дол­

жен находиться между отметками MIN и

МАХ, нанесенными на корпус батареи.
21 Если уровень электролита не про­

сматривается через корпус, проверьте

его через заливные отверстии аккуму­

ляторных секций, он должен доходить до

нижней кромки втулки заливного отвер­

стия или закрывать внутреннюю сеточку

аккумуляторной банки (в зависимости от

конструкции батареи).
22 При необходимости корректировки

уровня электролита долейте нужное ко­

личество ДИСТИЛЛИРОВАННОЙ воды.

Замечание: Не следует заливать слиш­

ком много воды, излишек электролита

удаляется при помощи специальной руч­

ной помпы (груши). Внимание: Элект­

ролит представляет собой раствор кис­

лоты! Его следует собирать в специаль­

ные емкости и утилизировать должным

образом! Если у Вас нет достаточного

опыта или соответствующих возможно­

стей - предоставьте выполнение опера­

ции по корректировке уровня электро­

лита специалистам сервисной станции!

23 После завершения корректировки

уровня плотно закройте заливные отвер­

стия и протрите поверхности батареи

ветошью, смоченной в щелочном раство­

ре.

12  П р о в е р к а  с о с т о я н и я и

з а м е н а  щ е т о к
с т е к л о о ч и с т и т е л е й

Замечание: Внутрь бескаркасных гиб­

ких резиновых щеток установлены ме­

таллические усиливающие рейки.

Проверка  с о с т о я н и я щеток

1 Хороший обзор является важным

компонентом безопасности движения.

Состояние сборок очистителей ветрово­

го стекла должно проверяться регулярно

в соответствии с графиком текущего

обслуживания автомобиля (см. Раздел 1).

На щетках стеклоочистителей со време­

нем накапливается дорожная пленка,

снижая эффективность их функциониро­

вания, поэтому щетки следует регуляр­

но промывать в мягком чистящем раство­

ре. Рекомендуется заменять щетки стек­

лоочистителей не реже, 1 раза в год.

2 Сборки стеклоочистителей со щет­

ками должны регулярно осматриваться,

при выявлении затвердений или трещин

на резине щеток замените их. Замеча­

ние: Перед осмотром щеток ветрового

стекла необходимо перевести рычаги

стеклоочистителей в положение для об­

служивания (см. ниже). Если при осмот­

ре не обнаружено ничего необычного,

смочите ветровое/заднее стекло, вклю­

чите стеклоочиститель, дайте ему немно­

го поработать, затем выключите его. Не­

равномерный след от щетки на стекле

или полоски на чистом стекле указыва­

ют на то, что щетку следует заменить.

3 Если щетка недостаточно хорошо

очищает стекло, то возможно, что на стек­

ло или щетку стеклоочистителя попали

частицы воска или другого материала.

В этом случае необходимо протереть

наружную поверхность стекла с исполь­

зованием мягкого чистящего раствора.

Проверить чистоту стекла можно при

промывании его чистой водой. На чис­

том стекле не должны образовываться

капли воды. Замечание: Применение

для очистки стекол жидкости с воскора-

створяющими свойствами может суще­

ственно улучшить действие стеклоочи­

стителей. Затем необходимо протереть

щетку мягкой тканью, пропитанной чис­

тящим раствором, и промыть ее водой.

Если и после этого щетка недостаточно

хорошо очищает стекло, замените щет­

ку (см. ниже)

4 В ходе работы механизма стеклоочи­

стителей может произойти ослабление

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

113

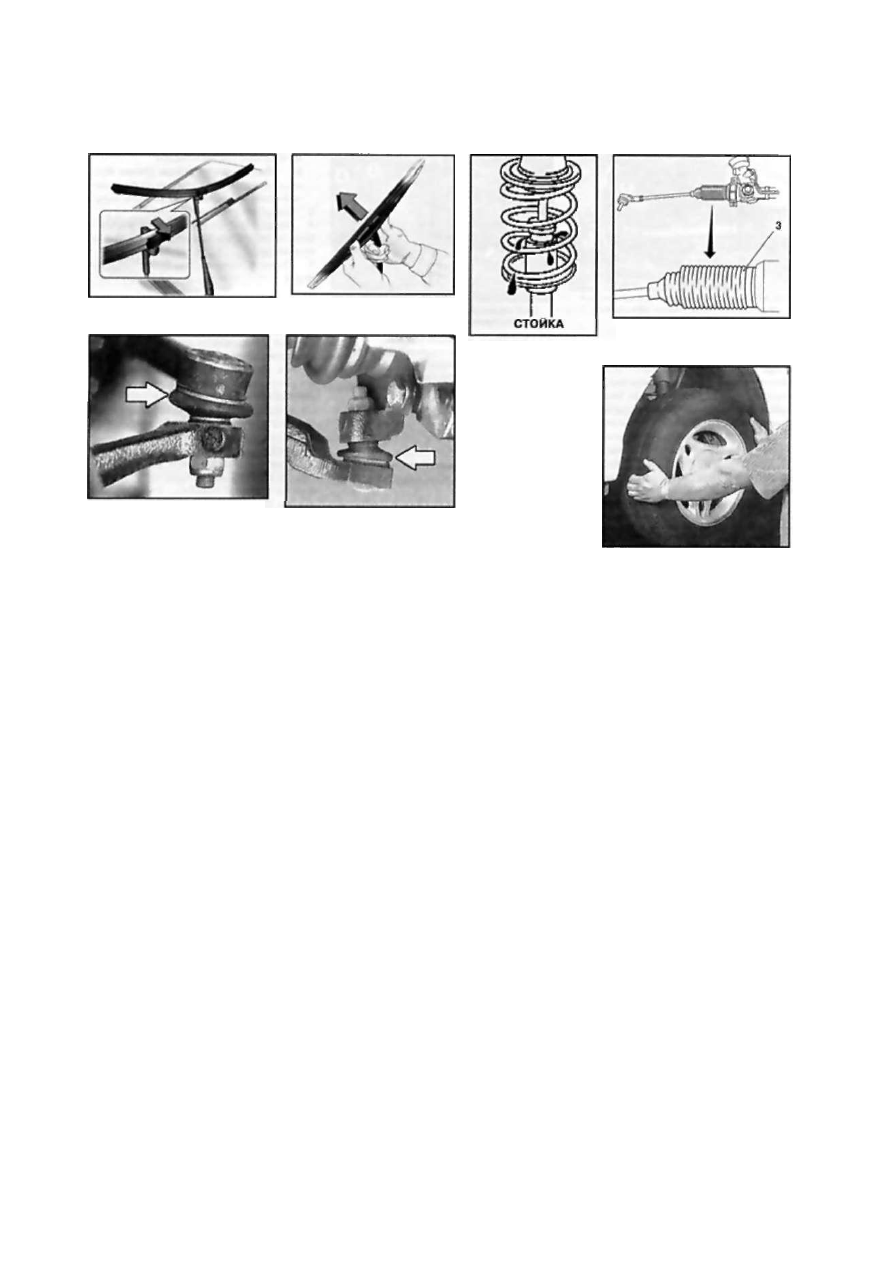

12.7 Снятие щетки с рычага

ветрового стекла

12.9 Снятие щетки с рычага

заднего стекла

13.6 Как передние,

так и задние аморти­

заторы должны быть

внимательно провере­

ны на наличие следов

утечек в районе входа

штока поршня в

трубку цилиндра

13.9а Проверьте состояние

защитных пыльников картера

рулевого механизма

13.9b Проверьте состояние

пыльников шарнирных наконеч­

ников рулевых тяг

13.9с Проверьте состояние

пыльников шаровых опор

крепежных гаек, поэтому их следует про­

верять и по необходимости подтягивать

каждый раз при проверке щеток.

5 Проверьте правильность расположе­

ния щеток на стекле в парковочном по­

ложении стеклоочистителей. Для этого

измерьте расстояние от кромки ветро­

вого стекла до середины щетки стекло­

очистителя

 (см. сопр. иллюстрацию).

Замечание: Щетка в момент измере­

ния не должна касаться стекла. При не­

обходимости произведите регулировку

(см. Главу 12, Раздел 9).

Замена  щ е т о к  с т е к л о о ч и с т и т е л е й
ветрового  с т е к л а

6 Выключите зажигание, не извлекая

ключ из замка, отожмите правый подру-

левой переключатель (см. Главу «Орга­

ны управления и приемы эксплуатации»,

Раздел 17) вниз и удерживайте его в этом

положении в течение примерно 4-х се­

кунд - рычаги стеклоочистителей перей­

дут в вертикальное положенно. Извле­

ките ключ из замка зажигания.
7 Разверните щетку под 90" и снимите

ее с рычага

 (см. сопр. иллюстрацию).

8 Установка производится в обратном

порядке.

Замена  щ е т к и  с т е к л о о ч и с т и т е л я
заднего  с т е к л а

9 Отведите рычаг стеклоочистителя от

поверхности стекла, разверните щетку

под 90" и снимите ее

 (см. сопр. иллю­

страцию).

10 Наденьте новую щетку на рычаг стек­

лоочистителя и защелкните ее в зажи­

мах фиксатора. Проверьте надежность

фиксации.

13 Осмотр компонентов

подвески и рулевого

привода, проверка

состояния защитных

чехлов приводных валов

Замечание: Состояние компонентов

подвески и рулевого привода должно

производиться регулярно, так как их из­

нос или повреждение могут явиться при­

чиной сокращения срока службы шин,

ведут к снижению управляемости авто­

мобиля и повышению расхода топлива.

Проверка состояния
амортизаторов

1 Запаркуйте автомобиль на ровной

горизонтальной площадке, по возможно­

сти с твердым покрытием. Твердо взве­

дите стояночный тормоз и проверьте

давление накачки шин.

2 Прижмите вниз один из углов авто­

мобиля. При отпускании угла кузов дол­

жен возвращаться в исходное положе­

ние, совершая не более одного-двух ко­

лебаний.

3 Раскачивание кузова с высокой сте­

пенью вероятности свидетельствует об

износе или ослаблении соответствую­

щего амортизатора.

4 Повторите процедуру, поочередно

переходя к оставшимся углам автомо­

биля.
5 Поддомкратьте автомобиль и уста­

новите его на подпорки или поднимите

автомобиль на подъемнике.
6 Внимательно осмотрите амортизато­

ры на наличие признаков утечек жидко­

сти

 (см. сопр. иллюстрацию). Нали­

чие тонкой масляной пленки не должно

13.11 Оценка величины  л ю ф т а в

компонентах рулевого привода

вызывать беспокойства. В обязательном

порядке удостоверьтесь, что источником

утечки является именно амортизатор, в

случае необходимости произведите за­

мену амортизаторов в комплекте (пере­

дних и задних).

7 Проверьте надежность крепления

амортизаторов на своих опорах. В слу­

чае выявления дефектов замените амор­

тизаторы (также в комплекте).
8 Описание процедуры замены амор­

тизаторов приведено в Главе 10.

Проверка состояния компонентов
подвески и  р у л е в о г о привода

9 Визуально проверьте компоненты

подвески и рулевого привода на нали­

чие деформаций и механических по­

вреждений. Оцените состояние уплотни-

тельных манжет, защитных пыльников и

резинометаллических втулок, - постарай­

тесь не пропустить признаки развития

утечек (см. сопр. иллюстрации).

10 Очистите от следов грязи нижнюю

поверхность поворотного кулака, попро­

сите помощника ухватиться за нижний

край колеса и подергать его в попереч­

ном направлении. Сами постарайтесь

визуально оценить люфт в шаровых опо­

рах соединения кулака с рычагом управ­

ления подвески. При наличии люфта

изношенный шарнир подлежит замене.

11 Ухватитесь за передний и задний

края колеса, затем надавите на передний

край и потяните за задний. В случае

выявления люфта в сочленениях компо­

нентов рулевого привода проверьте со-

114

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

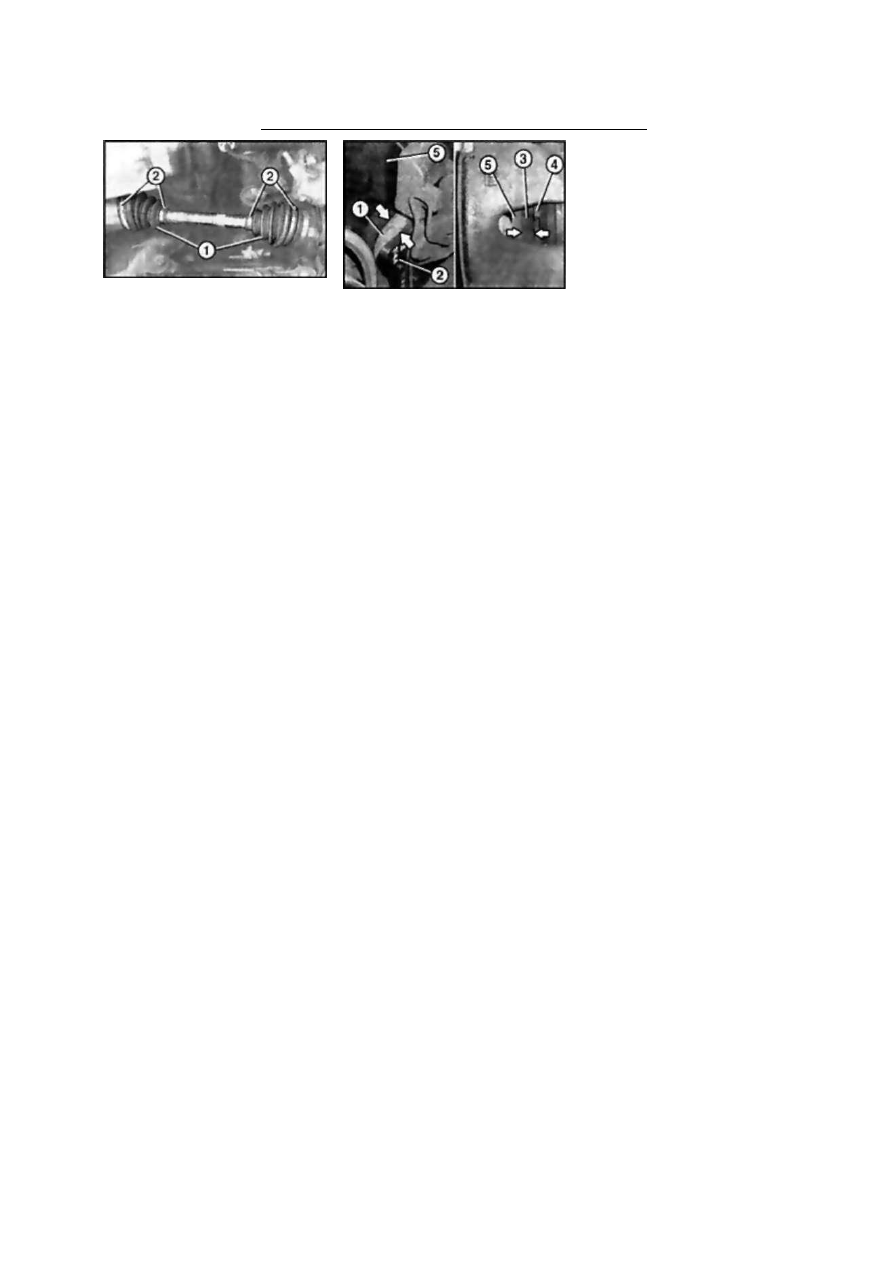

13.17 Проверьте состояние защитных

чехлов ШРУСов обоих приводных

валов

стояние наконечников рулевых тяг (см.

сопр. иллюстрацию). Износ наружных

наконечников можно выявить визуально,

внутренних - на ощупь сквозь защитный

чехол рулевого механизма (при покачи­

вании колеса). Перейдите к другому бор­

ту автомобиля и повторите процедуру,

подергав противоположное колесо.

12 Более подробная информация по

конструкции компонентов подвески при­

ведена в Главе 10.

13 Опустив автомобиль на землю, оце­

ните величину люфта рулевого колеса.

Из-под автомобиля визуально оцените

инертность срабатывания рулевого при­

вода при вращении рулевого колеса (по­

требуется помощь ассистента).

Проверка  с о с т о я н и я колесных

п о д ш и п н и к о в

14 Подергайте переднее колесо обеи­

ми руками за верхний и нижний края, -

наличие сколько-нибудь заметного люф­

та свидетельствует об ослаблении/по­

вреждении колесного подшипника или

компонентов подвески. Попросите по­

мощника твердо выжать педаль ножного

тормоза и повторите проверку, - если

люфт исчезнет, либо сократится до ми­

нимального уровня, следовательно, сле­

дует заняться подшипником, в против­

ном случае проверьте состояние узлов

сочленения компонентов подвески.

15 Ухватитесь за передний и задний

края колеса и повторите описанную

выше проверку, - если при выжимании

тормозной педали люфт исчезает, сле­

дует подтянуть или заменить ступичный

подшипник, в противном случае проверь­

те состояние компонентов рулевого при­

вода (см. параграф 11).

Проверка состояния  з а щ и т н ы х
чехлов  п р и в о д н ы х валов

16 Установленные с обоих концов

каждого из приводных валов гофриро­

ванные резиновые чехлы призваны за­

щищать шарниры равных угловых скоро­

стей (ШРУСы) от разрушений, связанных

с попаданием в них грязи. Попадание

масла и смазки на поверхность чехлов

может привести к преждевременному их

разрушению. Целесообразно время от

времени промывать чехлы раствором

мыльной воды. Ввиду постоянного вы-

14.6 Проверка остаточной толщины

накладок тормозных колодок

/ Накладка наружной колодки

2 Металлическая положка наружной

тормозной колодки

3 Накладка внутренней колодки

4 Металлическая подложка внутренней

тормозной колодки

5 Тормозной диск

гибания при поворотах колес, чехлы на­

ружных ШРУСов изнашиваются быстрее

и должны проверяться чаще и регуляр­

нее.

17 Внимательно проверьте чехлы на

наличие порезов, трещин и прочих по­

вреждений, оцените надежность фикса­

ции их бандажными лентами

 (см. сопр.

иллюстрацию). В случае выявления

дефектов, либо следов утечек смазки

поврежденный чехол подлежит замене

(см. Главу 8).

14 Проверка тормозной

системы

Внимание: Помните, что вырабатывае­

мая при функционировании тормозных

механизмов пыль может содержать чрез­

вычайно вредный для здоровья челове­

ка асбест. Ни в коем случае не сдувайте

пыль сжатым воздухом и не вдыхайте ее.

при обслуживании механизмов надевай­

те защитную маску или респиратор. Ни

в коем случае не используйте для про­

тирки компонентов тормозной системы

бензин или растворители на нефтяной

основе - применяйте только фирменные

чистящие средства или метиловый

спирт!

1 Состояние компонентов тормозной

системы, помимо регулярных, оговорен­

ных графиком текущего обслуживания,

проверок, должно оцениваться каждый

раз при снятии колес или при возник­

новении признаков нарушения исправ­

ности функционирования тормозной си­

стемы.
2 Перечисленные ниже симптомы мо­

гут являться признаком неисправности

компонентов тормозных механизмов:

a) При торможении автомобиль те­

ряет курсовую устойчивость (происхо­

дит увод в одну из сторон);

b) Во время торможения тормозные

механизмы издают визг или скрип;
c) Чрезмерно возрастает ход педа­

ли ножного тормоза;

d) При выжимании тормозной педа­

ли ощущаются пульсации;

е) Имеют место следы утечки тор­

мозной жидкости (обычно на внутрен­

ней поверхности дисков колес и шин).

3 Ослабьте колесные болты.

4 Поддомкратьте и установите автомо­

биль на подпорки или поднимите его на

подъемнике.
5 Снимите колеса (см. Главу «Введе­

ние»).

Д и с к о в ы е  т о р м о з н ы е механизмы

6 Суппорт каждого из тормозных меха­

низмов оборудован двумя колодками

(внутренней и наружной). При снятии

колеса появляется достаточный доступ

для осмотра и проверки наружной тор­

мозной колодки. Оценка остаточной тол­

щины фрикционной накладки внутренней

колодки производится визуально через

смотровое окно суппорта

 (см. сопр.

иллюстрацию) после снятия колеса.
7 Измерение остаточной величины на­

кладок тормозных колодок производит­

ся при помощи линейки. Толщина на­

кладки (без учета толщины металличес­

кой подложки) должна составлять не

менее 2 мм. Если накладки изношены

свыше допустимого предела, необходи­

мо произвести комплексную замену тор­

мозных колодок. Внимание: Одновре­

менно должны заменяться все колодки

тормозных механизмов одной оси, даже

если предельного износа достигла все­

го одна из них!

8 Если есть сомнения относительно

состояния накладок или имеется необ­

ходимость в более подробном осмотре

тормозных колодок, снимите суппорт(ы)

и извлеките колодки для более деталь­

ного изучения (см. Главу 9).

9 После того как колодки будут извле­

чены из суппорта, очистите их при по­

мощи специального средства и проверь­

те остаточную толщину накладок при по­

мощи линейки или оборудованного но­

ниусом штангенциркуля.

10 Микрометром измерьте толщину

тормозных дисков. Сравните результа­

ты измерений с нормативными требо­

ваниями (см. Спецификации). Если тол­

щина какого-либо из дисков выходит за

границу допустимого диапазона, замени­

те его (см. Главу 9). Если толщина дис­

ка в норме, проверьте его общее состо­

яние. Обращайте внимание на такие

дефекты, как глубокие царапины, бороз­

ды, задиры, следы перегрева и т.п., в слу­

чае необходимости снимите диск и от­

дайте его в проточку (см. Главу 9).

11 Перед тем как устанавливать на ме­

сто колеса, осмотрите все тормозные

линии на наличие признаков поврежде­

ний, износа, разрушения в результате

старения материала, следов утечек, из­

гибов, скручиваний и прочих деформа­

ций (в особенности вблизи точек под­

соединения гибких тормозных шлангов

к суппортам тормозных механизмов.

Проверьте надежность крепления шлан­

гов хомутами. Удостоверьтесь, что ни-

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

какие из тормозных шлангов не сопри­

касаются с острыми углами располо­
женных по соседству кузовных элемен­
тов, компонентов системы выпуска от­
работавших газов и подвески (при лю­
бых положениях рулевого колеса). В слу­
чае необходимости произведите соот­
ветствующий ремонт или подкорректи­
руйте маршрут прокладки линий. Де­
фектные компоненты замените (см. Гла­
ву 9).

12 Существует практический способ

расчета запаса хода тормозных накла­

док, для планирования их своевремен­

ной замены. При эксплуатации автомо­
биля в тяжелых условиях (городской цикл,
горная местность и т.п.) у передних дис­
ковых тормозных механизмов износ на­
кладки на 1 мм приблизительно соот­
ветствует пробегу 1000 км. Тогда, на­
пример, при толщине 5 мм тормозная на­
кладка прослужит еще как минимум в

течение 3000 км пробега. В обычных ус­
ловиях эксплуатации накладки служат

гораздо дольше.

13 По окончанию проверки установите

колеса на место, обращая внимание на
направление рисунка протектора, завер­
ните колесные болты, опустите автомо­

биль и дотяните болты в диагональном

порядке с требуемым усилием (110 Нм).

Вакуумный  у с и л и т е л ь

14 Проверка исправности функциониро­

вания вакуумного усилителя тормозов
производится с водительского места.

15 При полностью выжатой педали нож­

ного тормоза запустите двигатель, - пе­

даль должна еще немного провалиться.

16 При работающем двигателе несколь­

ко раз выжмите педаль ножного тормо­
за. Величина хода педали должна оста­
ваться постоянной.

17 Выжмите педаль, заглушите двига­

тель и продолжайте удерживать педаль

нажатой в течение еще около 30 секунд,
в течение которых она не должна ни про­
валиваться ниже, ни подниматься.

18 Снова запустите двигатель, дайте ему

поработать с минуту, затем опять заглу­
шите. Вновь несколько раз твердо выж­
мите педаль, - величина хода должна
сокращаться с каждым качком.

19 В случае отрицательного результата

описанной проверки сервопривод ваку­
умного усилителя тормозов подлежит

замене (см. Главу 9).

Стояночный  т о р м о з

20 Взведение стояночного тормоза про­
изводится при помощи установленного
между передних сидений рычага. Про­
верка функционирования механизма сто­
яночного тормоза производится на пол­
ностью вывешенном автомобиле - ко­
леса должны находится не менее чем в
5 см над землей. Перед началом работ
убедитесь в надежности фиксации ав­
томобиля.
21 Полностью отпустите стояночный

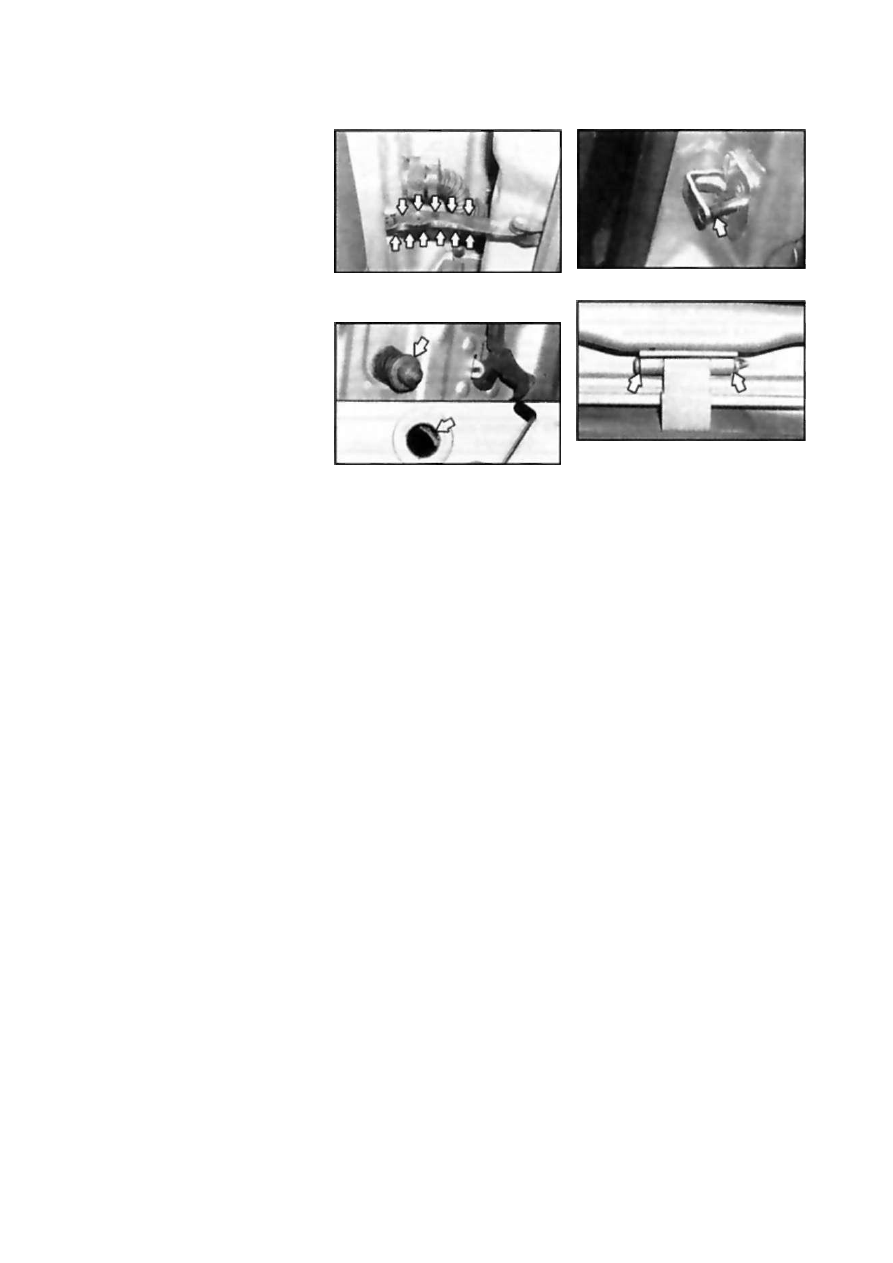

17.1а Перед нанесением свежей

смазки ограничители  х о д а дверей

необходимо протереть и удалить

старую смазку

17.1с Точки смазывания защелки

капота

рычаг и вручную проверьте свободу вра­
щения колес.
22 Взведите рычаг стояночного тормо­
за на 2 щелчка - при свободном враще­
нии колесо должно сразу же затормо­
зится, но при приложении усилий с тру­

дом проворачиваться. Торможение обо­

их колес должно производиться с оди­
наковым усилием.
23 Взведите рычаг стояночного тормо­
за на 3 щелчка - теперь задние колеса
не должны проворачиваться.
24 Если вышеописанные условия не
соблюдаются произведите необходимые
регулировки (см. Главу 9).
25 После проведения осмотра/регули­
ровок смажьте направляющие привод­
ных тросов стояночного тормоза сили­
коновой смазкой Opel - 19 70 206 (90

167 353) и опустите автомобиль.

26 Альтернативно проверху исправнос­
ти функционирования стояночного тор­
моза можно произвести путем парковки
автомобиля на наклонном участке доро­
ги и фиксации его неподвижно стояноч­
ным тормозом при нейтральном поло­
жении коробки передач. Если тормоз не
удерживает автомобиль при взведении
его рычага на требуемое количество
щелчков, необходимо произвести регу­
лировку (см. Главу 9).

15 Проверка

электрооборудования

1 Проверьте исправность функциони­

рования всех бортовых потребителей

электроэнергии, включая фары, указате­
ли поворотов, клаксон, электромоторы

привода стеклоочистителей и насоса
подачи омывающей жидкости и т.п., в

случае необходимости произведите со­
ответствующий восстановительный ре-

115

17.1Ь Точка смазывания скоб дверных

замков

17.1 d Точки смазывания петель  д в е р и

задка

монт, вышедшие из строя компоненты
замените (см. Главу 12).
2 Визуально оцените состояние и на­

дежность крепления всех доступных об­

зору контактных разьемов электропро­
водки, проверьте состояние изоляции
проводов и надежность фиксации жгу­

тов в промежуточных фиксаторах. Уст­

раните выявленные неисправности.

16 Контроль состояния

антикоррозионного

покрытия кузова и днища

автомобиля

Контроль состояния антикоррозионного
покрытия кузова производится специа­
листами представительства завода-про­
изводителя нового автомобиля при про­

длении срока гарантийных обязательств.

В ходе проверки оценивается степень
повреждения кузовных элементов в ре­
зультате развития коррозии и состояние
защитного покрытия днища и несущих
элементов кузовных панелей.

17 Смазывание замков,

петель и упоров

1 Для смазывания цилиндров замков

должна применяться специальная смаз­

ка типа Opel № 1948610 и с иденти­
фикационным номером 09163311. Для
остальных смазочных точек можно ис­
пользовать смазку для подшипников или
смазку для систем, работающих под вы­
сокими нагрузками (Opel № 1948607/

-608 с идентификационным номером
90510336/-2 280). Точки смазывания
показаны на сопр. иллюстрациях. Вни­
мание: После использования средства

против обледенения цилиндры дверных
замков должны быть смазаны в обяза­

тельном порядке.
