96

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

ких из следующих операций или при

наличие соответствующих условий:

• Пуск холодного двигателя;

• Частые трогания и остановки;

• Буксирование прицепа;

• Движение в горной/холмистой мес­

тности;

• Движение по дорогам с плохим ка­

чеством покрытия;

• Сильная загрязненность воздуха;

• Большая запыленность воздуха и

наличие в нем песка:
• Частое использование режима цир­

куляции;
• Эксплуатация автомобиля в услови­

ях высокогорья;

• Большие перепады температур.

Тяжелые условия эксплуатации для тор­

мозной системы:
• Частое торможение при движении с

высокими скоростями;
• Торможение максимально загружен­

ного автомобиля;
• Функционирование на моделях, обо­

рудованных AT;

• Движение в гористой местности;
• Движение по дорогам, покрытым во­

дой, снегом, грязью и пылью.

Кроме того, для дизельных моделей, обо­

рудованных сажеулавливающим фильт­

ром (DPF), тяжелыми условиями эксплу­

атации является движение в условиях

городского цикла. При этом требуется

более частое проведение регенерации

DPF и сокращение интервалов замены

двигательного масла.

Автомобилям с низкой интенсивностью

эксплуатации - среднесуточный пробег

составляет 10 км или более 30% време­

ни двигатель работает на холостых обо­

ротах (например, специальные автомо­

били полиции или такси) - требуется

дополнительная замена двигательного

масла и масляного фильтра, если в сис­

тему заливается масло более низкого

качества, чем стандарта АСЕА-АЗ/ВЗ.

Интервал до замены масла:

• При использовании двигательного

масла стандарта АСЕА-А2/В2 интервал

замены масла при тяжелых условиях эк­

сплуатации сокращается до 7500 км

(вместо 15000 км).

• Если в наличии имеются только дви­

гательные масла стандарта API SJ/SL,

интервал замены масла сокращается до

7500 км независимо от условий эксплу­

атации.

2 Общая информация

Данная глава составлялась с целью по­

мочь владельцу автомобиля поддержи­

вать свое транспортное средство в со­

стоянии максимальной готовности к эк­

сплуатации, получая от него эффектив­

ную отдачу с соблюдением требований

к экономичности и безопасности.

В начале главы приведен график теку­

щего обслуживания автомобиля (см. Раз­

дел 1). Ниже вниманию читателя пред­

лагаются разделы, посвященные подроб­

ному изложению порядка выполнения

каждой из процедур обслуживания в от­

дельности. В материал разделов вклю­

чены описания визуальных проверок, ре­

гулировок, процедур снятия и установки

компонентов, а также различные полез­

ные советы и рекомендации.

Предлагаемые рекомендации предус­

матривают самостоятельное выполнение

сравнительно не сложных и не требую­

щих специальной подготовки процедур

обслуживания автомобиля его владель­

цем. Работы по обслуживанию должны

проводиться регулярно в точном соот­

ветствии с описанием их выполнения,

приведенном в последующих разделах,

что позволит обеспечить долговремен-

ность и надежность службы транспорт­

ного средства. Помните, что ТО это ком­

плексная программа и выполнение лишь

отдельных ее пунктов с пренебрежени­

ем другими не приведет к желаемому

результату.

В процессе обслуживания своего авто­

мобиля читатель вскоре убедится, что

многие процедуры могут, и должны, быть

объединены в общие группы ввиду схо­

жести своей природы или близости рас­

положения узлов. Например, если авто­

мобиль по какой-либо причине поднят

над землей, следует воспользоваться

случаем и заодно проверить состояние

компонентов системы выпуска отрабо­

тавших газов, подвески и рулевого уп­

равления. Также, взяв напрокат динамо­

метрический ключ, проверьте усилие за­

тягивания всего доступного резьбового

крепежа. Производя ротацию колес, за­

одно оцените состояние тормозных ме­

ханизмов и колесных подшипников.

Первым шагом обслуживания транспор­

тного средства всегда является само­

подготовка исполнителя. Внимательно

ознакомьтесь с материалом настоящей

Главы, затем составьте список нуждаю­

щихся во внимании компонентов, приго­

товьте необходимый инструмент и на­

бросайте краткий план предстоящих ра­

бот.

При обнаружении посторонних звуков

(шумов), вибрации или запахов необхо­

димо установить их причину.

Составители Руководства настоятельно

рекомендует соблюдать меры безопас­

ности при выполнении работ по провер­

ке и обслуживанию автомобиля, строго

следуйте рекомендациям, приведенным

ниже. Не выполнение этих требований

может привести к серьезным травмам

или повреждению автомобиля.

Перед началом работ

Запаркуйте автомобиль на ровной гори­

зонтальной площадке, взведите рычаг

стояночного тормоза, переведите рычаг

селектора AT в положение «Р» или ры­

чаг переключения передач РКПП в по­

ложение -N». Установите под колеса ав­

томобиля противооткатные башмаки.

Выключите зажигание.

Прежде чем приступать к работам в дви­

гательном отсеке, заглушите двигатель

и дайте ему остыть.

При необходимости выполнения работ

на работающем двигателе, соблюдайте

особую осторожность! Следите за тем,

чтобы руки, одежда, волосы и инструмен­

ты находились на достаточном удалении

от вентилятора, приводных ремней и дру­

гих вращающихся частей. Желательно

перед началом выполнения работ сни­

мать с себя галстук, наручные часы, коль­

ца и др. украшения и драгоценности.

При необходимости запуска двигателя,

когда автомобиль находится в закрытом

пространстве (например, в гараже), убе­

дитесь в надежном функционировании

системы вытяжной вентиляции отрабо­

тавших газов.

Никогда не выполняйте работы под ав­

томобилем, если он удерживается в вы­

вешенном положении только домкратом.

Всегда подставляйте специальные стой­

ки и упоры.
Запрещается подносить зажженные си­

гареты, спички или другие источники

открытого огня к емкостям с топливом

или к вентиляционным отверстиям ак­

кумуляторной батареи.

Никогда не присоединяйте/отсоединяй­

те аккумуляторную батарею или полу­

проводниковые устройства, при включен­

ном зажигании.
Обслуживание топливных фильтров или

бензопроводов на автомобилях, обору­

дованных системой впрыска топлива

(MFL), должно осуществляться только на

СТО компании Opel. Топливная система

находится под постоянным высоким

внутренним давлением, даже при заглу­

шённом двигателе.
Внимание: Всегда соблюдайте прави­

ла утилизации отработанного масла и/

или других эксплуатационных жидкостей,

не наносите урон окружающей среде!

3 Общие сведения о

настройках и регулировках

Под названием «настройки» в настоящем

Руководстве подразумевается не от­

дельно взятая процедура корректиров­

ки какого-либо из параметров систем

автомобиля, а целый комплекс регули­

ровок, позволяющих добиться макси­

мальной эффективности отдачи двига­

теля.

Если владелец нового автомобиля со

дня его приобретения строго придер­

живался графика процедур текущего об­

служивания (см. Раздел 1), достаточно

часто выполнял проверки критических

параметров, поддерживал требуемый

уровень смазочных жидкостей, двигатель

крайне редко будет нуждаться в выпол­

нении дополнительного обслуживания

и восстановительного ремонта (сверх

замены подверженных повышенному

износу компонентов и расходных мате­

риалов).
С другой стороны, в случае небрежного

background image

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

97

отношения к выполнению процедур
регулярного технического обслуживания
и частого нарушения установленных
сроков проведения проверок, эффектив­
ность отдачи двигателя рано или поздно
обязательно снизится. Особенно высо­
ка вероятность возникновения такой си­
туации в случае приобретения бывше­
го в употреблении автомобиля. В таких
случаях возникает необходимость в вы­
полнении комплекса настроек силово­
го агрегата сверх обьема работ по те­
кущему обслуживанию автомобиля.
Если Вы приобрели автомобиль у дру­
гого владельца или в силу сложившихся

обстоятельств долгое время не прово­

дили плановое техническое обслужива­

ние, составители данного Руководства
рекомендуют Вам обратиться на ближай­
шую СТО компании Opel для проверки
и настройки всех систем двигателя, пос­
ле чего осуществлять обслуживание ав­
томобиля на регулярной основе.

Выполнение работ по настройке двига­

теля очень важная и ответственная про­
цедура. При ее проведении не стоит
экономить - постарайтесь провести пол­
ную диагностику всех систем и механиз­
мов силовой установки при обязатель­
ном участии специалистов. Настройка
позволит в дальнейшем предотвратить
выход двигателя из строя и сократить
расходы на горюче-смазочные матери­
алы и текущий ремонт.
Ниже приведены список основных на­
строечных процедур, позволяющих до­
биться максимальной эффективности
отдачи от находящегося в исправном
механическом состоянии двигателя.

С п и с о к  о с н о в н ы х проверок и
р е г у л и р о в о к

a) Проверка компрессии в цилинд­
рах двигателя;

b) Диагностика степени износа ос­
новных узлов
 и механизмов двигате­

ля;

c) Проверка систем электронного
управления силовой установки;
d) Проверка системы смазки двига -

теля;

e) Проверка топливной системы

(см. Главу 4);
1) Проверка системы охлаждения

(см. Раздел 10 и Главу 3).
д) Проверка состояния всех жидко­
стей, связанных с работой двигателя
(см. Раздел 4);
п) Проверка состояния всех шлан­
гов двигательного отсека (см. Раздел
9);
I) Проверка и регулировка натяже­
ния приводных ремней (см. Раздел 7
и Главу 2);

j) Очистка, осмотр и проверка за-

ряженности батареи (см. Раздел 11);
к) Проверка системы зарядки (см.
Гпаву 5);
I) Замена свечей зажигания/нака­
ливания (см. Раздел 22 и Гпаву 5);

пт) Проверка системы зажигания/
преднакала (см. Гпаву 5);
п) Проверка сменного фильтра воз­

духоочистителя (см. Раздел 18);

4 Проверка уровней

жидкостей

Замечание: Ниже описан порядок про­
цедур, производимых на регулярной ос­
нове. Регулярно заглядывайте под ав­
томобиль, проверяя его на наличие при­

знаков развития утечек рабочих жидко­

стей. Старайтесь не оставлять без вни­

мания факты появления потеков жидко­

стей под автомобилем, - подобные при­
знаки указывают на наличие подлежа­

щих незамедлительному устранению
неисправностей.

Внимание: При проверке уровня любой

рабочей жидкости автомобиль должен

располагаться строго горизонтально!

Всегда используйте стояночный тормоз,

когда покидаете автомобиль!

1 Различные гидравлические жидкости

играют роль рабочих тел в системах смаз­
ки, охлаждения, торможения, сцепления,

отопления и кондиционирования возду­
ха, омывания стекол и т.д. Ввиду того, что

все жидкости с течением времени под­
вержены разжижению и выработке, а так­

же в ходе нормального функционирова­
ния систем постепенно загрязняются,

необходимо периодически производить
их полную замену. Прежде чем присту­

пать к корректировке уровня или замене,
ознакомьтесь со списком рекомендован­
ных к использованию в автомобиле сор­
тов жидкостей (см. Спецификации). Жид­
кости залитые в системы на заводе-из­
готовителе указываются в технической

документации каждого автомобиля.

Замечание: Компания Opel предостав­

ляет широкий выбор комплектации ав­

томобилей различными типами двигате­

лей. В с вязи с эти расположение неко­

торых точек проверки и исполнение от­

дельных элементом как компоновки дви­

гательного отсека так и контрольных при­
способлений могут отличаться от ниже
приведенных. Для облегчения поиска
крышки заправочных горловин для мо­

торного масла, охлаждающей жидкости,

омывающей жидкости стекол и фар, а

также ручка щупа измерения уровня мо­

торного масла окрашены в желтый цвет.

Д в и г а т е л ь н о е  м а с л о

Визуальный контроль утечек

2 При замасленном двигателе и боль­
шом расходе масла проверьте места
наиболее вероятного развития утечек:

a) Откройте крышку заливной гор­
ловины и проверьте уплотнение на

наличие трещин или повреждений;
b) Вентиляция картера: например,
вентиляционный шланг от крышки го­

ловки цилиндров к шлангу всасывания

воздуха;

c) Прокладка крышки головки ци­

линдров;
d) Прокладка головки цилиндров;

e) Пробка удаления масла (уплот-
нительное кольцо);
i) Прокладка масляного насоса;

д) Прокладка поддона картера;
h) Передний и задний сальники ко­
ленчатого вала.

Так как при наличии неплотностей мас­

ло распространяется по поверхности

двигателя, места утечек сразу опреде­
лить сложно. Для обнаружения утечек
действуйте следующим образом:
3 Заверните генератор в полиэтилен.
Опрыскайте двигатель обычным холод­

ным очистителем и через непродолжи­

тельное время промойте водой на авто­

мойке.

4 Стыки компонентов двигателя по­
сыпьте снаружи известью или тальком.
5 Проверьте уровень масла, при необ­
ходимости долейте.
6 Совершите пробную поездку с це­
лью прогрева масла до нормальной ра­
бочей температуры.
7 В заключение исследуйте двигатель
с помощью лампы и локализуйте места
утечек, устранив неисправности.

Проверка уровня

8 Проверка уровня двигательного мас­
ла производится при помощи измери­
тельного щупа, продетого в направляю­
щую трубку и опускаемого в двигатель

до нижней точки поддона его картера.

9 Проверка уровня масла должна про­
изводиться перед первой в текущий день
поездкой, либо спустя около 5 минут пос­

ле остановки двигателя. Если выполнить

проверку немедленно после выключения

двигателя, результаты ее не будут адек­

ватно отражать ситуацию, так как часть
масла окажется распределенной по внут­
ренним галереям и компонентам двига­
теля.

10 Извлеките измерительный щуп из

направляющей трубки и насухо протри­

те его лезвие чистой ветошью или бу­

мажным полотенцем. Вставьте щуп об­
ратно в трубку до упора, затем вновь из­
влеките. Осмотрев лезвие щупа, оцени­
те величину смоченного маслом участ-

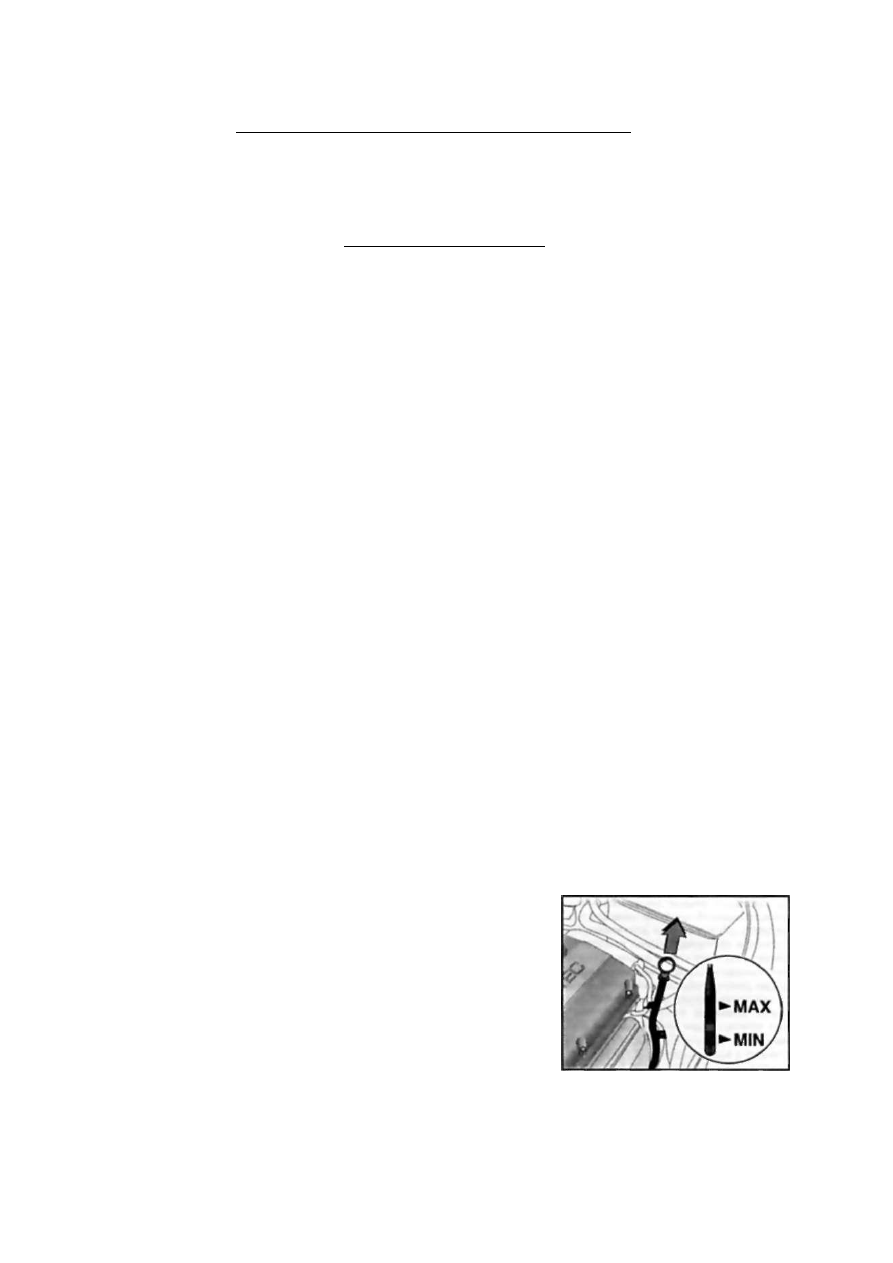

4.10а Вариант исполнения щупа

измерения уровня моторного масла  д л я

бензинового  д в и г а т е л я

background image

98

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л я

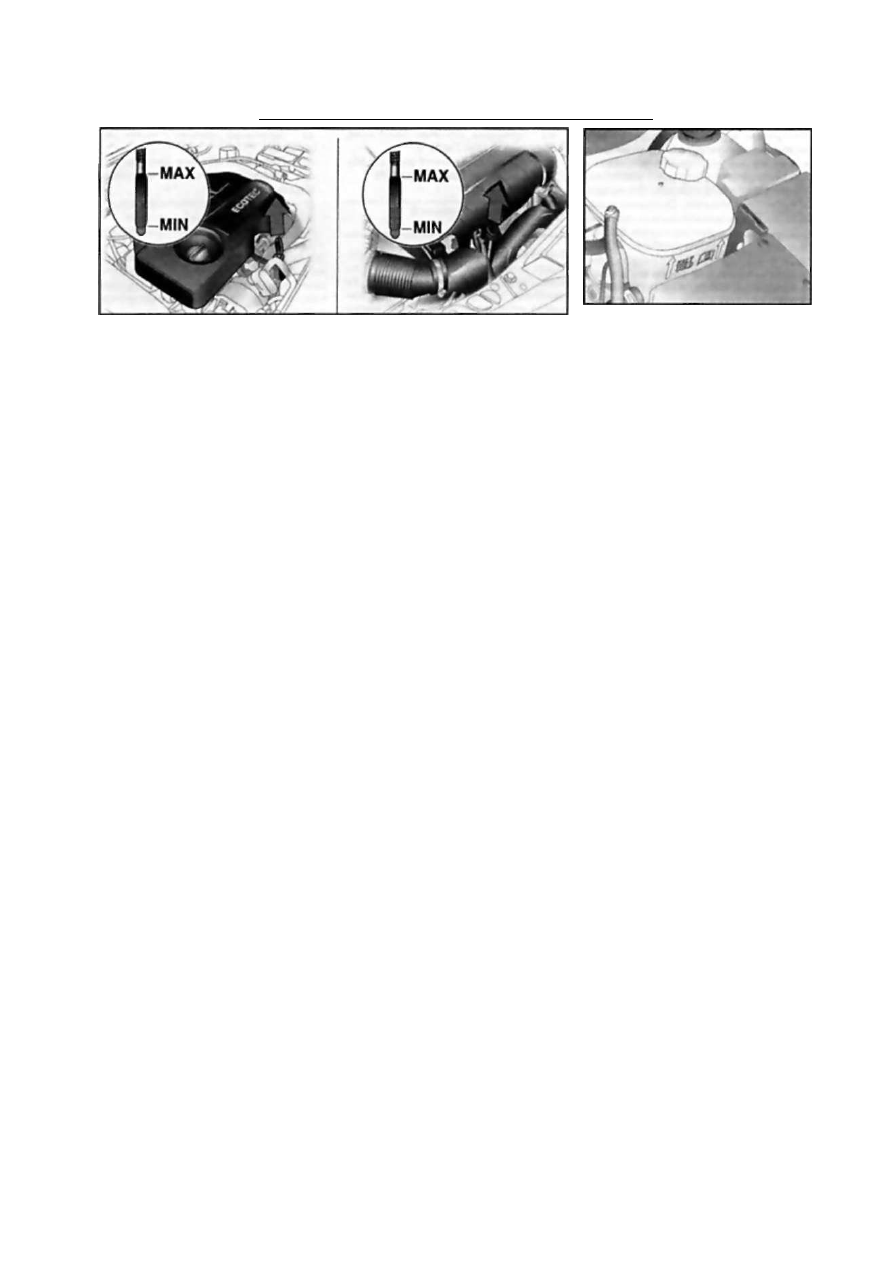

4.10b Варианты исполнения щупа измерения уровня моторного масла  д л я  д и з е л ь ­

ных двигателей

ка. Уровень масла должен находиться
между верхней и нижней отметками на

лезвии щупа (см.

 сопр. иллюстрации).

В случае необходимости долейте в дви­
гатель соответствующее количество мас­

ла требуемого сорта.

11 Для подъема уровня от нижней (MIN)

отметки на щупе до верхней (МАХ) тре­
буется примерно 1 литр масла. Опуска­

ние уровня за пределы нижней границы

допустимого диапазона ведет к разви­

тию масляного голодания двигателя, чре­

ватого серьезными механическими по­

вреждениями последнего. Старайтесь
также не переливать масло выше верх­
ней отметки, так как это может привести
к забрасыванию свечей зажигания или
выходу из строя сальников силового аг­
регата в результате чрезмерного повы­
шения давления - при переливе масла
следует откачать его при помощи спе­
циального приспособления.

12 Для того чтобы залить масло в дви­

гатель необходимо снять оборудованную
резьбой крышку заливной горловины. Во
избежание разбрызгивания масла во
время заправки его в двигатель восполь­
зуйтесь воронкой, либо масленкой с

длинным носиком. Залив масло, навер­

ните и прочно затяните крышку, затем

запустите двигатель и внимательно ос­

мотрите на наличие признаков утечек

сливную пробку и сопрягаемую с бло­
ком поверхность масляного фильтра.
Заглушите двигатель, обождите около 5
минут, в течение которых масло сольет­
ся в поддон, затем еще раз проверьте
его уровень.

13 Проверка уровня моторного масла

является важной профилактической про­
цедурой обслуживания двигателя. По­
стоянное снижение уровня свидетель­
ствует о наличии утечек масла в резуль­
тате выхода из строя сальников, повреж­

дения уплотнительных прокладок, изно­

са поршневых колец или направляющих
втулок клапанов. Если масло по цвету
или консистенции напоминает молоко,
либо в нем присутствуют капли воды, это
говорит о возможном повреждении про­
кладки головки цилиндров, либо обра­
зовании трещин в теле головки(-ок) или
блока. Проверка должна быть произве­

дена без промедления. Во время изме­

рения уровня масла всегда проверяйте

также его состояние. Большим и указа­

тельным пальцами снимите с лезвия
щупа следы масла, - в случае присутствия
в нем мелких металлических частиц мас­

ло подлежит замене (см. Раздел 6).

О х л а ж д а ю щ а я  ж и д к о с т ь
д в и г а т е л я

Внимание: Не допускайте попадания

антифриза на открытые участки тела и
окрашенные поверхности автомобиля.
Случайные брызги без промедления
смывайте обильным количеством воды.
Помните, что антифриз является в выс­
шей степени токсичной жидкостью и
попадание его внутрь организма даже в

небольших количествах чревато самы­

ми серьезными последствиями, вплоть

до летального исхода. Никогда не ос­

тавляйте антифризхранящимся в неплот­

но закрытой таре, без промедления со­
бирайте пролитую на пол охлаждающую

жидкость. Помните, что сладковатый за­
пах антифриза может привлечь к себе
внимание детей и животных. О спосо­

бах утилизациях отработанной охлажда­

ющей жидкости проконсультируйтесь с
местными властями, - во многих регио­
нах мира обустроены специальные пун­
кты по приему различного рода отрабо­

ток. Ни в коем случае не сливайте ста­

рую охлаждающую жидкость в канали­

зацию и на землю!

14 Все описываемые в настоящем Ру­

ководстве модели автомобилей обору­

дованы системой охлаждения компенса­

ционного типа, работающей при избы­
точном давлении. Изготовленный из по­
лупрозрачной пластмассы расширитель­

ный бачок системы охлаждения распо­

ложен в левой (по ходу движения) зад­

ней части двигательного отсека вплот­
ную к аккумуляторной батарее и соеди­
нен переливным шлангом с радиатором

системы охлаждения. По мере разогре­

ва двигателя в процессе его работы из­

лишек расширяющейся охлаждающей
жидкости вытесняется в бачок. При ос­
тывании охлаждающая жидкость автома­
тически поступает обратно в систему
охлаждения, что обеспечивает поддер­
жания постоянного значения ее уровня.

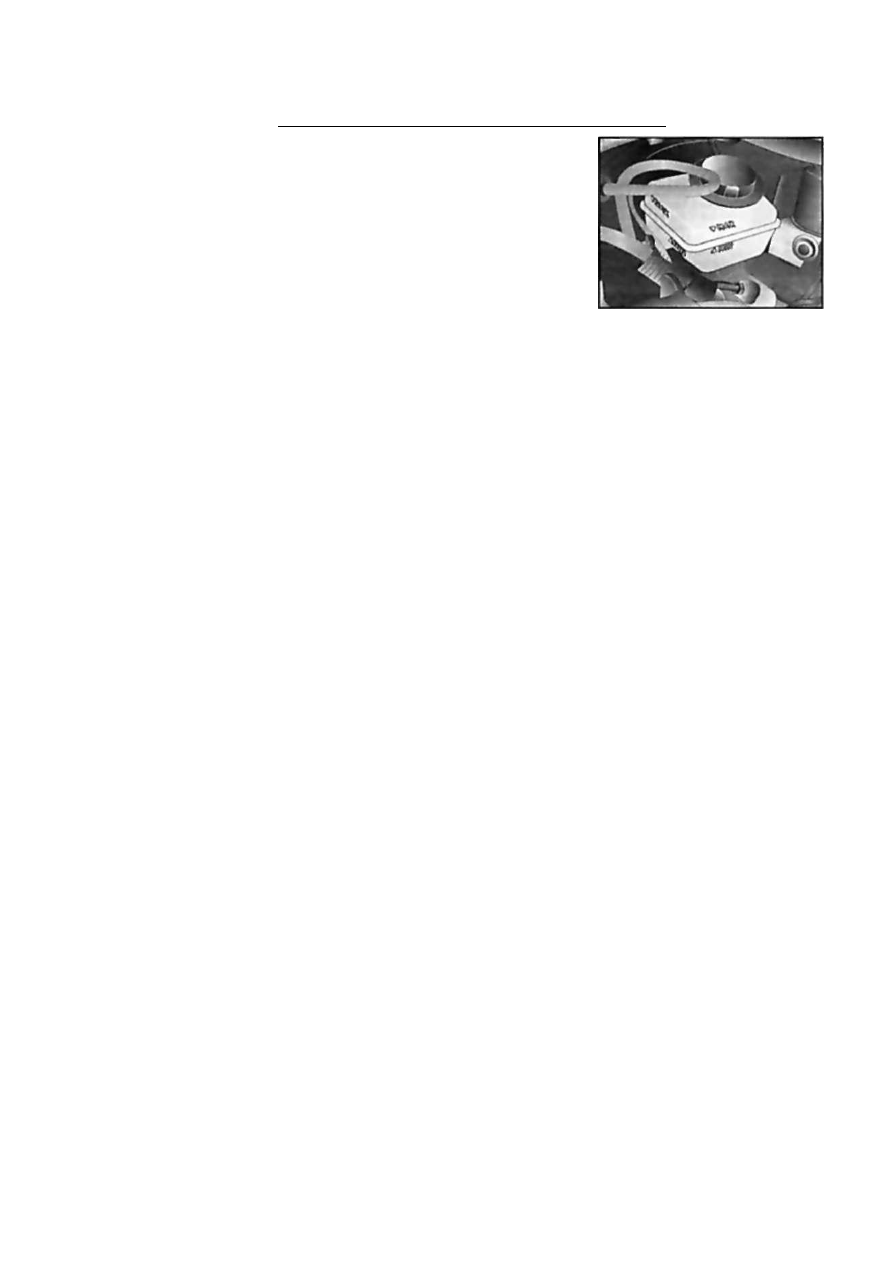

4.15 Уровень охлаждающей жидкости

проверяется визуально сквозь  п о л у ­

прозрачные стенки расширительного

бачка и не  д о л ж е н опускаться ниже

отметки KALT/COLD

15 Уровень охлаждающей жидкости в

расширительном бачке проверяется на
регулярной основе и при холодном дви­
гателе (примерно + 20 °С ) не должен
опускаться ниже отметки KALT/COLD на
стенке резервуара

 (см. сопр. иллюст­

рацию). На моделях Универсал на эк­

ран многофункционального информаци­
онного дисплея при понижении уровня
жидкости ниже допустимого выводится
соответствующие предупредительное
сообщение. В случае необходимости
произведите соответствующую коррек­
тировку, долив в бачок требуемое коли­
чество свежей смеси. Замечание: До­

лив холодной охлаждающей жидкости

необходимо производить после остыва­
ния двигателя.

Внимание: Для корректировки уровня

используйте жидкости только требуемо­
го состава - внимательно изучите Спе­
цификации к данной главе! Обратите
внимание цвет жидкости должен быть
светло-оранжевый (при длительной эк­
сплуатации он может несколько изме­
нится и стать желтым). Применение в
качестве охлаждающей жидкости тосо-

лов различных марок (жидкость имеет
характерный сине-зеленый цвет - «мор­

ской волны") недопустимо! Помните, что
частый долив в систему охлаждения пи­
тьевой/дистиллированной воды приво­

дит к постепенному разжижению анти­

фриза и утрачиванию смесью морозо­
стойкости и антикоррозионных свойств.

16 При закрытой системе охлаждения

потери жидкости практически отсутству­
ют. Постоянное падение уровня охлаж­

дающей жидкости обычно свидетель­

ствует о развитии утечек в системе.

Проверьте на наличие следов утечек

радиатор, соединительные шланги, крыш­
ку заливной горловины, сливные пробки
и корпус водяного насоса.

17 При необходимости снятия крышки

расширительного бачка дождитесь пол­
ного остывания двигателя, затем обмо­

тайте горловину толстым слоем ветоши

и медленно отверните крышку до пер­
вого упора. Если при этом происходит
выброс пара, дайте двигателю еще не­
много остыть, лишь после этого оконча-

background image

Г л а в а 1  Н а с т р о й к и и  т е к у щ е е  о б с л у ж и в а н и е  а в т о м о б и л и

тельно снимайте крышку. Внимание: Ни

в коем случае не снимайте крышку с

расширительного бачка при горячем

двигателе!

18 Помимо уровня всегда проверяйте

также состояние охлаждающей жидкости,

ее концентрацию (см. Спецификации к

данной Главе). Концентрация жидкости

проверяется при помощи ареометра со

специальной шкалой - его можно при­

обрести в свободной продаже или про­

вести проверку на СТО. Даже если жид­

кость внешне не подвергается никаким

изменениям, входящие в ее состав ин­

гибиторы коррозии с течением време­

ни подвергаются выработке, поэтому

состояние охлаждающей жидкости дол­

жно проверяться регулярно в соответ­

ствии с графиком ТО автомобиля (см.

Раздел 1).

Ж и д к о с т ь  д л я омывания

ветрового  с т е к л а / ф а р

19 Жидкость  д л я омывания ветрового

стекла/фар заливается в специальный

резервуар, расположенный в левом пе­

реднем углу двигательного отсека меж­

ду аккумуляторной батареей и левой пе­

редней блок-фарой. Крышка заливной

горловины находится на верхней балке

передка двигательного отсека рядом с

левой фарой. В регионах с умеренным

климатом в качестве жидкости для омы­

вания стекла может использоваться чи­

стая вода, однако не следует заполнять

резервуар более чем на 2/3 с целью

компенсации расширения воды при ее

замерзании во время заморозков. При

эксплуатации автомобиля в суровых кли­

матических условиях используйте толь­

ко патентованные стеклоочистители,

обеспечивающие соответствующее сни­

жение точки замерзания жидкости. Во

избежание обмерзания стекла при омы-

вании в холодную погоду предваритель­

но прогревайте его путем обдува про­

пущенным через теплообменник отопи­

теля воздухом. Внимание: Правила ис­

пользования жидкости обычно отпеча­

таны на этикетке тары (см. так же Спе­

цификации к данной главе). Ни в коем

случае не применяйте для добавления в

жидкость омывания стекол используе­

мый в системе охлаждения антифриз, •

последний агрессивен по отношению к

лакокрасочному покрытию кузовных па­

нелей!

Э л е к т р о л и т аккумуляторной
батареи

Внимание: Основой электролита акку­

муляторной батареи является КИСЛОТА!

Непринятие мер при попадании элект­

ролита на кожу или в глаза может при­

вести к ожогам или даже потере зрения

- немедленно промойте их обильным

количеством воды, своевременно обра­

щайтесь за медицинской помощью! При

обращении с батареей надевайте защит­

ные очки и перчатки! После выполнения

работ тщательно мойте руки, не храните

ветошь, использовавшуюся для вытира­

ния поверхностей батареи. В процессе

функционирования батареи выделяется

взрывоопасный газ! Запрещается ис­

пользование источников открытого огня,

курение вблизи аккумуляторной батареи!

20 Современные аккумуляторные бата­

реи при соблюдении минимальных тре­

бований по уходу и при эксплуатации в

обычных условиях не требуют дополни­

тельного обслуживания и рассчитаны, в

среднем, на 4 года. Периодически, осо­

бенно в жаркое время года, проверяйте

уровень электролита в аккумуляторной

батарее. Внимание: Не допускайте дли­

тельного функционирования батареи с

недостаточным уровнем электролита, -

это может привести к перезаряду бата­

реи, разрушению пластин и значитель­

ному сокращению ее срока службы!

21 Проверка уровня электролита произ­

водится визуально, через полупрозрач­

ный пластмассовый корпус батареи.

Уровень во ВСЕХ секциях батареи дол­

жен находиться между отметками, нане­

сенными на корпус батареи MIN и МАХ.

Если уровень электролита не просмат­

ривается через корпус, проверьте его

через заливные отверстия аккумулятор­

ных секций, он должен доходить до ниж­

ней кромки втулки заливного отверстия

или закрывать внутреннюю сеточку ак­

кумуляторной секции (в зависимости от

конструкции батареи). При необходимо­

сти корректировки уровня электролита

долейте нужное количество ДИСТИЛЛИ­

РОВАННОЙ воды. Замечание: Не сле­

дует заливать слишком много воды, из­

лишек электролита удаляется при помо­

щи специальной ручной помпы (груши).

После завершения корректировки уров­

ня плотно закройте заливные отверстия

и протрите поверхности батареи вето­

шью, смоченной в щелочном растворе.

Гидравлическая  ж и д к о с т ь

тормозной  с и с т е м ы и  п р и в о д а
с ц е п л е н и я

22 Резервуар для тормозной жидкости

расположен в подкапотном пространстве

у задней стенки над главным тормозным

цилиндром (ГТЦ) и используется для

хранения резервного запаса жидкости в

гидравлических трактах привода как тор­

мозных механизмов, так и сцепления (см.

Главы 6 и 9). Замечание: На моделях с

роботизированной коробкой передач

Easytronic привод сцепления оборудован

отдельным резервуаром для тормозной

жидкости (см. Гпаву 6, Раздел 4).

23 Уровень жидкости внутри резервуа­

ра хорошо просматривается сквозь по­

лупрозрачные стенки последних и дол­

жен поддерживаться между отметками

MIN и МАХ, немного не доходя до верх­

ней

 (см. сопр. иллюстрацию).

24 В случае необходимости корректи­

ровки уровня жидкости тщательно про­

трите крышку резервуара и поверхность

вокруг нее чистой ветошью во избежа-

4.23 Уровень гидравлической  ж и д к о с т и

в резервуаре  Г Г Ц хорошо просматрива­

ется сквозь его полупрозрачные стенки

ние попадания в гидравлическую систе­

му грязи.

25 При заливании жидкости в резерву­

ар следите за тем, чтобы она не разбрыз­

гивалась на окружающие окрашенные

поверхности кузовных элементов.  Д о ­

бавляйте в каждую из систем только све­

жую жидкость оговоренного норматив­

ными требованиями сорта (см. Специ­

фикации в начале данной главы), - сме­

шивание двух жидкостей различного

сорта ни в коем случае недопустимо и

может привести к отказу соответствую­

щей системы! Внимание: Тормозная

жидкость в высшей степени химически

агрессивна, - не допускайте попадания

ее в глаза и на окрашенные поверхнос­

ти кузовных панелей! Не используйте

для добавления в систему гидравличес­

кую жидкость, простоявшую более одно­

го года, либо хранившуюся в неплотно

закрытой таре. Помните, что тормозная

жидкость является очень гигроскопичной,

т.е. обладает способностью впитывать

влагу из воздуха, в результате чего эф­

фективность функционирования тормоз­

ной системы может опасно снижаться!

26 На этапе корректировки уровня сле­

дует также внимательно проверить со­

стояние жидкости и внутренних стенок

резервуара. В случае выявления грязе­

вых отложений, твердых посторонних ча­

стиц или капель воды система должна

быть опорожнена и заправлена свежей

гидравлической жидкостью (см. Главы 6

и 9).
27 После того как резервуар будет за­

полнен до требуемого уровня, плотно

посадите на него крышку.
28 Помните, что уровень тормозной жид­

кости в резервуаре по мере срабатыва­

ния фрикционных накладок тормозных

колодок постепенно опускается, однако

это снижение всегда очень незначитель­

но. Если жидкость приходится доливать

слишком часто, следовательно, в систе­

ме имеет место утечка, источник кото­

рой должен быть без промедления вы­

явлен, а причина устранена, - вниматель­

но осмотрите все тормозные линии и их

штуцерные соединения (см. Раздел 9).

Падение уровня жидкости в резервуаре

гидропривода сцепления свидетельству­

ет о развитии утечек в тракте, включая
