Ч а с т ь  В :  Э л е м е н т ы  с и с т е м  б е з о п а с н о с т и

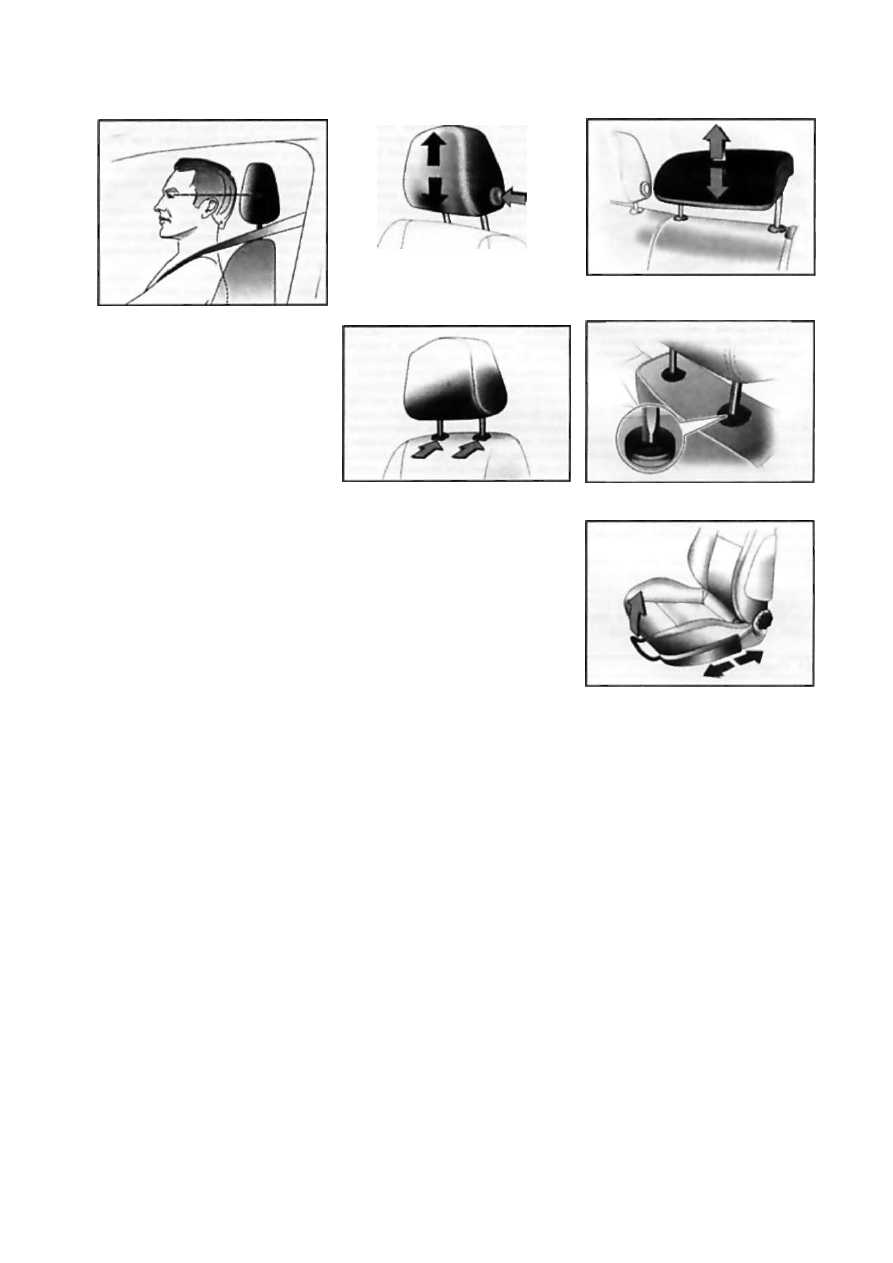

12.1 Правильная регулировка подго-

дних и задних боковых мест необходи­

мо нажать кнопку

 (см. иллюстрацию

12.2) на боковой стороне подголовника

и вручную переместить его вверх или
вниз на требуемую величину.
При некоторых вариантах исполнения
центральное место заднего многомест­
ного сиденья также оборудовано подго­

ловником. Для регулировки подголовни­

ка центрального места заднего много­
местного сиденья необходимо просто
вытянуть его вверх или удерживая фик­

саторы подголовника в нажатом поло­
жении опустить его вниз

 (см. иллюст­

рацию 12.3) .

Снятие

Д л я снятия необходимо, удерживая в

нажатом положении фиксаторы подго­
ловника, потянуть последний вверх и
высвободить его из направляющих

 (см.

иллюстрацию 12.4). Замечание: Фик­
саторы подголовников заднего много­
местного сиденья расположены с тыль­
ной стороны.

Подголовник центрального места задне­

го многоместного сиденья встроен в
сборку сиденья и снятию не подлежит.
Когда подголовник не используется, его
необходимо перевести в крайнее ниж­
нее положение.

Установка

Для установки, необходимо заправить

стержни подголовника в приемные гнез­

да спинки сиденья и, прижимая их с не­

большим усилием, опустить подголовник
вниз.

Активные подголовники передних

сидений

Внимание: Правильность регулировки

значительно повышает эффективность

действия подголовников, • обязательно

отрегулируйте активные подголовники,
как указано выше! Никогда не привязы­
вайте и не навешивайте что-либо на
стержни подголовников!
Активные подголовники (при соответ­

ствующей комплектации) уменьшают

12.2 Регулировка подголовников

передних и задних боковых мест

12.4 Снятие подголовников

вероятность и тяжесть травмирования
шеи при ударе автомобиля сзади. Об

установке на передние сиденья актив­

ных подголовников информирует над­
пись -ACTIVE-

 (см. иллюстрацию 12.5)

на направляющих втулках сидений. В

момент удара активный подголовник
перемещается вперед под воздействи­
ем силы инерции тела пассажира на
спинку сиденья и способствует умень­
шению динамического отклонения голо­

вы назад, снижая нагрузку на шейные

позвонки. Затем подголовник возвраща­
ется в исходное положение.
Активные подголовники особенно эф­
фективны при столкновениях на низких
и средних скоростях движения, на кото­
рые (как свидетельствует статистика)
приходится большая часть случаев трав­
мирования шеи водителя и пассажира.

П е р е д н и е  с и д е н ь я

Внимание: Регулировка положения си­

дений должна производиться только на

неподвижно стоящем автомобиле!

Регулировка

Для перемещения переднего сиденья в

продольном направлении, потяните вверх
расположенную под передним краем
подушки скобу снятия блокировки, затем
сдвиньте сборку сиденья в нужное по­
ложение и отпустите скобу

 (см. иллю­

страцию 12.6). Для проверки надежно­
сти фиксации сиденья в новом положе­

нии попробуйте его сдвинуть.
Регулировка угла наклона спинки сиде­
нья производится при помощи располо­

женной с наружной боковой поверхнос­
ти спинки поворотной рукоятки

 (см.

12.3 Регулировка подголовника

центрального места заднего многомес­

тного сиденья

12.5 Обозначение активных подголов­

ников

12.6 Регулировка положения сборки

переднего сиденья в продольном

направлении

иллюстрацию 12.7). Замечание: При
выполнении регулировки необходимо
убрать вес тела со спинки сиденья.

При соответствующей комплектации
может быть отрегулировано положение

подушки переднего сиденья. Высота
подушки регулируется качательными

движениями рычага

 (см. иллюстрацию

12.8), расположенного с наружной бо­

ковой стороны подушки (вверх - для уве­

личения, вниз - для уменьшения высо­

ты). Для регулировки угла наклона по­

душки необходимо оттянуть вверх рычаг

(см. иллюстрацию 12.9), расположен­

ный под сиденьем с внутренней сторо­

ны, и путем переноса веса тела придать
подушке необходимый угол наклона.
На некоторых моделях конструкция спин­
ки водительского сиденья позволяет так­
же производить регулировку положения
ее поясничной части. Регулировка осу­
ществляется с помощью вращающейся
рукоятки, расположенной на боковой по­
верхности спинки сиденья, с внутренней
стороны последнего

 (см. иллюстрацию

12.10).

Органы  у п р а в л е н и я и  п р и е м ы  э к с п л у а т а ц и и

37

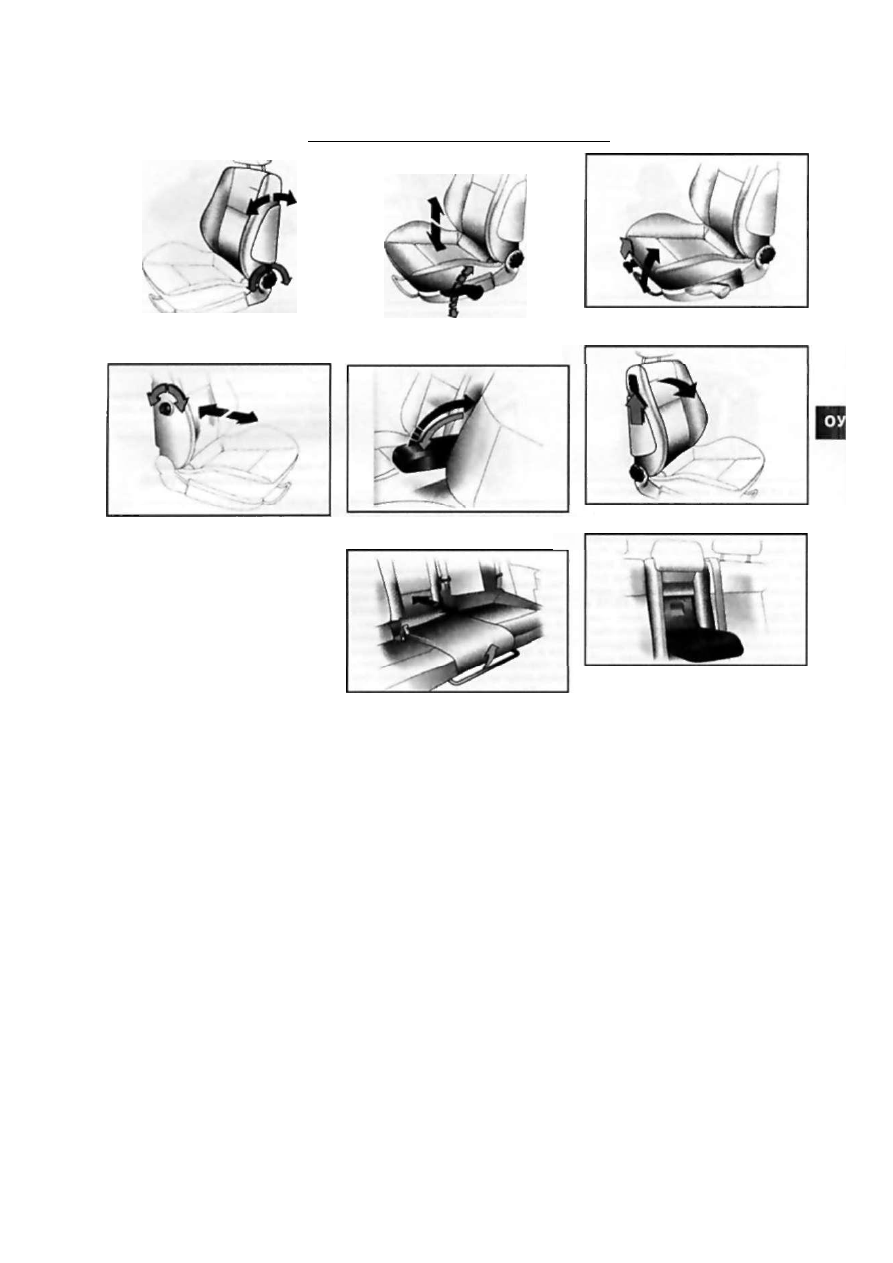

12.7 Регулировка наклона спинки

переднего сиденья

12.8 Регулировка высоты положения

подушки переднего сиденья

12.9 Регулировка наклона подушки

переднего сиденья

12.10 Регулировка поясничной опоры

переднего сидения

На моделях соответствующей комплек­

тации водительское сидение может быть

оборудовано откидным внутренним под­

локотником

 (см. иллюстрацию 12.11).

Для опускания подлокотника необходи­

мо нажать на него и преодолевая сопро­

тивление опустить в горизонтальное по­

ложение. При поднимании подлокотник

можно установить в нескольких фикси­

рованных положениях.

Трансформация

На моделях соответствующей комплек­

тации спинки передних сидений могут

быть сложены к подушкам, для чего не­

обходимо оттянуть вверх рычаг

 (см. ил­

люстрацию 12.12), расположенный на

наружной боковой стороне спинки си­

денья и сложить сиденье вперед до щел­

чка фиксатора, после чего сдвинуть си­

денье вперед до упора.

Раскладывание производится в обрат­

ном порядке, в обязательном порядке

следует проверять надежность фиксации

спинки в верхнем положении.

З а д н е е многоместное  с и д е н ь е

На рассматриваемых в настоящем Руко­

водстве автомобилях может быть уста­

новлено заднее сиденье двухсекционной

(с несимметричным делением), либо

трехсекционной конструкции.

Регулировка

В некоторых вариантах исполнения пре­

дусмотрена возможность регулировки

12.11 Установка подлокотника води

тельского сиденья

12.12 Складывание спинок передних

12.13 Регулировка положения сборки

заднего многоместного сиденья в

продольном направлении

положения сборки заднего многомест­

ного сиденья в продольном направле­

нии. Принцип регулировки такой же как

и для передних сидений, скоба отпуска­

ния блокировки помещается под цент­

ральным местом заднего сиденья

 (см.

иллюстрацию 12.13).

Трансформация

Подлокотник

Заднее сиденье может быть оборудова­

но откидным подлокотником

 (см. иллю­

страцию 12.14), предназначенным для

использования при размещении на зад­

нем сиденье менее трех пассажиров.

Для перевода подлокотника в рабочее

положение потяните его за верхний

край/петлю и опустите горизонтально.

В случае необходимости откиньте впе­

ред крышку лючка, расположенного в

стенке кармана под подлокотник в спин­

ке заднего сиденья, - в образовавшееся

окно могут быть просунуты лыжи или

другие длинномерные предметы. При

соответствующей комплектации возмож-

12.14 Откидывание подлокотника

заднего многоместного сиденья

ность перевозки длинномерных грузов
обеспечивается также складыванием

спинки центральной секции заднего си­
денья (см. ниже).

Складывание спинок заднего

сиденья

Внимание: При складывании и раскла­

дывании заднего сиденья следите за тем,

чтобы ремни безопасности были заве­

дены в специальные скобы (см. иллю­

страцию 10.4) для предотвращения за­

щемления ремней спинкой сиденья!

При необходимости расширения объе­

ма багажного для перевозки крупнога­

баритных грузов спинка заднего сиде­

нья может быть сложена. Раздельная

конструкция заднего многоместного си­

денья позволяет складывать любую сек­

цию независимо от других.

Перед складыванием спинок необходи­

мо снять подголовники боковых мест, а

средний подголовник опустить вниз до

упора (см. выше), передние сиденья под­

винуть немного вперед, если перед этим

использовался подлокотник заднего си­

денья - его необходимо сложить. При

соответствующей комплектации отсое­

динить крепления декоративной полки

38

Часть  В :  Э л е м е н т ы  с и с т е м  б е з о п а с н о с т и

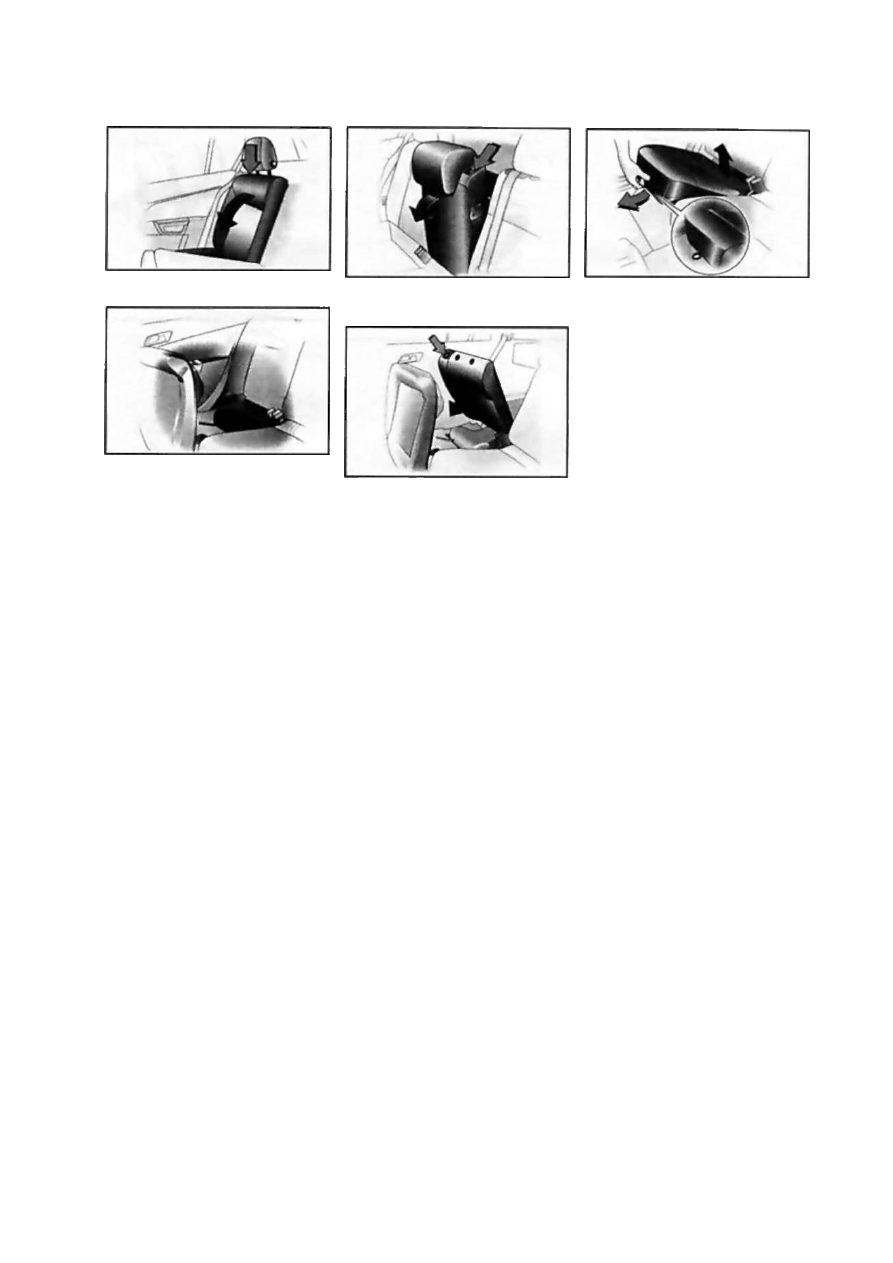

12.15 Складывание спинки заднего

сиденья (на примере левой секции)

12.18 Хранение снятых подголовников

(модели Универсал)

багажного отделения/горизонтальной

шторки/заградительной сетки (см. Раз­

дел 17) от спинки заднего сиденья. Кноп­

ки отпускания фиксаторов спинок рас­

положены с наружных сторон их верх­

них краев

 (см. иллюстрации 12.15 и

12.16). Для складывания спинок - на­

жать кнопки фиксаторов и сложить спин­

ки к подушкам сиденья, затем отодвинь­

те передние сиденья в наиболее удоб­

ное положение.

Раскладывание спинок производится в

обратном порядке. Спинку необходимо

поднимать до характерного щелчка фик­

сатора, - проверьте надежность фикса­

ции спинок в вертикальном положении.

Проследите, чтобы ремни безопасности

заднего сиденья при поднятых спинках

занимали свои штатные положения. За­

мечание: Треханкерный ремень безо­

пасности центрального места заднего

сиденья вытягивается из инерционного

возвратного устройства только, если

спинка многоместного сиденья зафик­

сирована в вертикальном положении.

Складывание заднего сиденья

На моделях Универсал с целью макси­

мального расширения багажного отде­

ления автомобиля при перевозке круп­

ногабаритного или многоместного гру­

за дополнительно предусмотрена воз­

можность складывания заднего многоме­

стного сиденья.

Для складывания сиденья необходимо

убрать подлокотник, опустить в крайнее

нижнее положение центральный подго­

ловник, отсоединить крепления декора­

тивной полки багажного отделения/го­

ризонтальной шторки/заградительной

сетки (см. Раздел 17) от спинки заднего

12.16 Складывание спинки централь­

ной секции заднего многоместного

сиденья

12.19 Складывание заднего сиденья на

примере левой секции (модели

Универсал)

сиденья, потянув за специальные петли

(см. иллюстрацию 12.17), перевести

в вертикальное положение подушки зад­

него сиденья. Замечание: При установ­

ке на автомобиль заднего сиденья с

возможностью регулировки его положе­

ния в продольном направлении подуш­

ки поднимаются путем простого оттяги­

вания вверх их заднего края/петли. Сни­

мите боковые подголовники и сложите

их в ниши поднятых подушек сиденья

(см. иллюстрацию 12.18). Для скла­

дывания спинок - нажмите кнопки фик­

саторов

 (см. иллюстрацию 12.19) и

сложите спинки вперед 8 крайнее ниж­

нее положение.

Раскладывание сидений производится в

обратном порядке. Спинку необходимо

поднимать до характерного щелчка фик­

сатора, - проверьте надежность фикса­

ции спинок в вертикальном положении.

Проследите, чтобы ремни безопасности

заднего сиденья занимали свои штат­

ные положения. Замечание: Треханкер­

ный ремень безопасности центрально­

го места заднего сиденья вытягивается

из инерционного возвратного устрой­

ства только, если спинка многоместного

сиденья зафиксирована в вертикальном

положении.

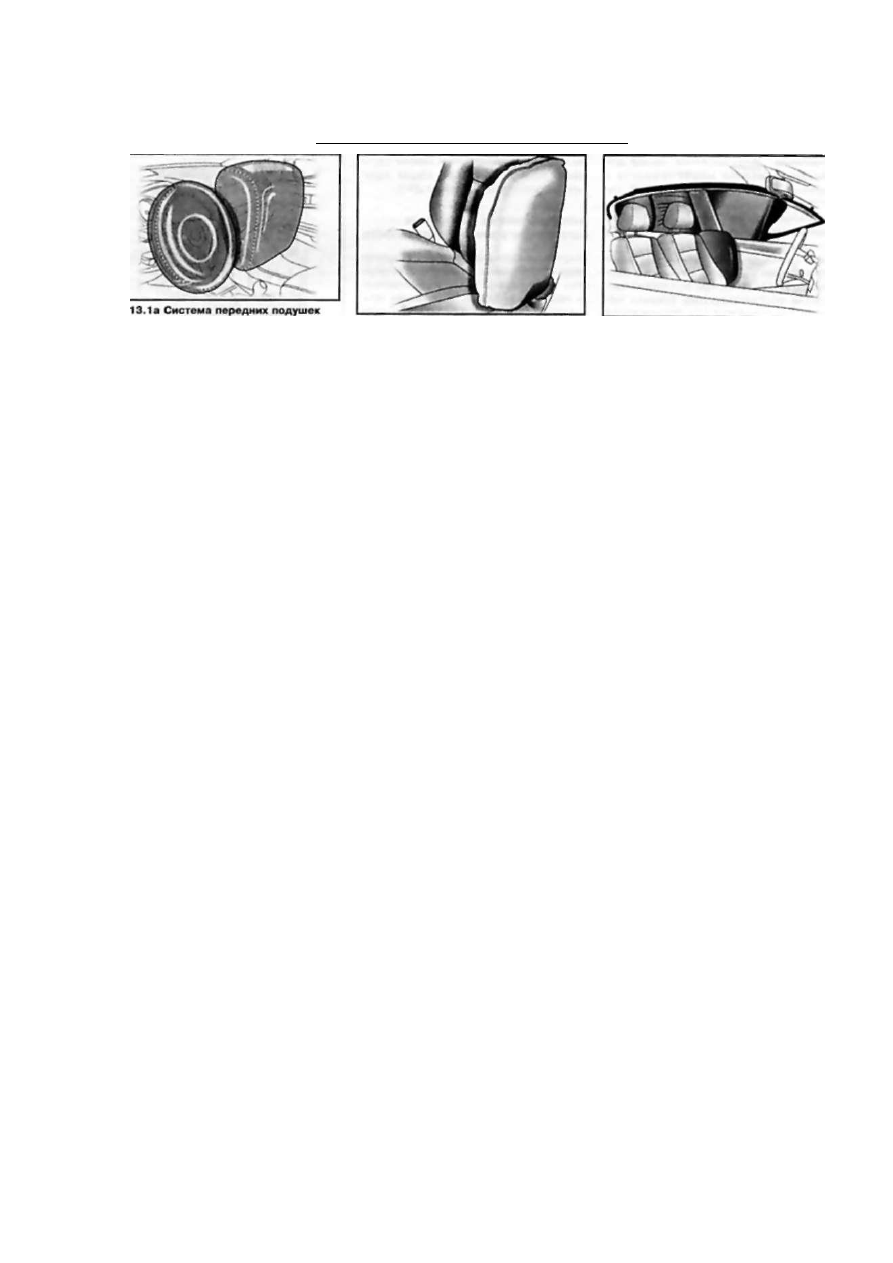

13 Система дополнительной

безопасности (SRS)

Внимание: Данный раздел содержит
очень важную информацию, которая при­
звана помочь читателю избежать тяже­

лых повреждений в случае ДТП, а также

при неправильном или небрежном вы­
полнении рекомендаций по использова-

12.17 Петля фиксатора подушки

заднего сиденья (на примере левой

секции)

нию компонентов активной безопасно­

сти!
Помните, что SRS является

 дополнитель­

ной системой и ни в коей мере не заме­

няет элементы обеспечения пассивной
безопасности водителя и пассажиров!

Э л е м е н т ы  д о п о л н и т е л ь н о й
с и с т е м ы  б е з о п а с н о с т и (SRS)

В число устройств и компонентов, фор­

мирующих систему дополнительной бе­

зопасности (SRS) входят:

a) Две передние (фронтальные) по­

душки безопасности. Модуль води­

тельской подушки безопасности по­

мещен в ступицу рулевого колеса.

Подушка безопасности переднего

пассажира помещена в специальную

полость в правой части панели при­

боров автомобиля. Места расположе­

ния обеих подушек помечены предуп­

редительными надписями "AIRBAG-;

b) Две боковые подушки безопасно­

сти. Подушки вмонтированы в спин­

ки передних сидений, с их наружной

стороны (обращенной к двери). Ме­

ста расположения обеих подушек

помечены предупредительными над­

писями -AIRBAG-;

c) Две головные подушки безопас­

ности (при соответствующей ком­

плектации). Подушки вмонтирова­

ны по боковым краям потолочной

панели. О наличии системы голов­

ных подушек (занавесок) безопасно­

сти информируют надписи "AIRBAG-

на центральных стойках.

d) Датчики направленных перегру­

зок, срабатывающие при сильном

лобовом/боковом ударе;

e) Электронная система самодиаг­

ностики, которая при включенном

зажигании обеспечивает постоянное

тестирование датчиков перегрузок,

блока управления, газогенераторов

подушек и соединительной электро­

проводки соответствующих цепей;

1) Автоматические аварийные натя-

жители ремней безопасности,

вмонтированные в возвратные уст­

ройства ремней безопасности пере­

дних сидений;

д) Контрольная лампа отказов SRS,

вмонтированная в комбинацию при­

боров;

О р г а н ы  у п р а в л е н и я и  п р и е м ы  э к с п л у а т а ц и и

39

13.1Ь Система боковых подушек 13.1с Система головных подушек

безопасности безопасности

п) Световой индикатор системы рас­

познавания занятости переднего
пассажирского места на моделях
соответствующей комплектации вы­

водится в поле сервисного/инфор­

мационного дисплея;

I) Автономный источник питания,

предназначенный для дублирования
функции бортовой аккумуляторной

батареи в случае выхода ее из строя

во время столкновения.

Система дополнительной безопасности
активируется при включении зажигания.

Срабатывание во время движения встро­

енной в комбинацию приборов конт­

рольной лампы отказов SRS (см. ниже)

<^ свидетельствует о возможных неисправ­

ностях модулей подушек безопасности,

либо автоматических аварийных натяжи-

телей ремней безопасности.

П р и н ц и п  ф у н к ц и о н и р о в а н и я

,  ф р о н т а л ь н ы х  п о д у ш е к

б е з о п а с н о с т и

Модули фронтальных подушек безопас­

ности вмонтированы в ступичную часть
рулевого колеса и в правую часть пане­

ли приборов, непосредственно над глав­

ным вещевым ящиком (см. иллюстра­
цию 13.1а).

Датчики направленных перегрузок реа-

гируют на превышение ускорением не­
которого предельного значения, которое
может возникнуть при сильном лобовом

столкновении. Замечание; Иногда на­

блюдается срабатывание фронтальных

подушек безопасности и при других ви­

дах столкновения, когда нагрузки, вос­

принимаемые датчиками, соизмеримы с
нагрузками, возникающими при сильном

лобовом столкновении. По сигналу дат­

чиков блок управления SRS включает

газогенераторы подушек безопасности,
вызывая их мгновенное наполнение. При

слабых столкновениях и опрокидывании
автомобиля, а также при боковых и зад­
них ударах фронтальные подушки безо­
пасности срабатывать не должны, что
лишний раз подтверждает необходи­
мость использования ремней безопас­
ности.

Во время столкновения ремень безопас­

ности удерживает от смещения нижнюю
часть туловища сидящего. Фронтальные
подушки безопасности принимают на

себя и поглощают основную энергию
удара, помогают предотвратить травми­
рование водителя и переднего пассажи­
ра в результате удара их головой и груд­
ной клеткой о рулевое колесо/панель
приборов и снижают степень тяжести,
полученных в результате  Д Т П , травм.

Однако собственно срабатывание поду­

шек безопасности может стать причиной
получения ссадин и других незначитель­
ных повреждений лица.

Датчики направленных перегрузок опре­
деляют степень тяжести столкновения в

зависимости от характеристик препят­
ствия. При столкновении с неподвиж­
ным недеформируемым препятствием
(например бордюр, столб и т.д.) подуш­
ки безопасности срабатывают при бо­

лее низких скоростях движения, чем при
столкновении с подвижным деформиру­
емым препятствием (например с дру­

гим автомобилем). Замечание: Эта воз­

можность предусмотрена только для
фронтальных подушек безопасности.
Поскольку сигналы на срабатывание
обеих фронтальных подушек безопасно­
сти поступают на блок управления SRS
от одних и тех же датчиков, срабатыва­
ние их также происходит одновремен­
но. Тем не менее, не исключена вероят­
ность инициации модуля лишь одной из

подушек, - такое становится возможным,
когда величина возникших при столкно­
вении направленных перегрузок находи­

лась на грани диапазона чувствительно­

сти датчиков. В этом случае ремни бе­
зопасности обеспечивают достаточно
надежную защиту водителя и передне­
го пассажира, в то время, как эффект от

срабатывания подушки будет минималь­

ным.

Наполнение подушек безопасности со­
провождается сильным хлопком и выде­

лением дыма. Дым не является призна­

ком возгорания и не оказывает вредно­

го воздействия на организм человека. На
самом деле это взвесь тонкодисперсного
порошка, которым обычно пересыпают­
ся оболочки подушек в сложенном со­
стоянии. Люди с заболеванием органов

дыхания могут испытывать определен­

ный дискомфорт и раздражение от со­

держащихся в воздухе газообразных

продуктов, выделяемых газогенератора­
ми подушек, - им как следует можно ско­
рее покинуть салон автомобиля и выйти

на свежий воздух. Внимание: Во избе­

жание получения ожогов, не прикасай­

тесь к элементам системы SRS сразу
после срабатывания подушек безопас­

ности!
Сразу после срабатывания и выполне­

ния подушками своих функций газ из них
выпускается, что позволяет водителю

сохранять обзорность и свободно мани­

пулировать всеми органами управления

автомобилем.

Полная продолжительность процесса от

момента подачи сигнала датчиками пе­
регрузок до выпуска газа из подушек
занимает не более десятой доли секун­

ды. Срабатывание модулей происходит

настолько быстро, что человеческое ухо
просто не способно воспринять хлопок
газогенераторов при заполнении поду­
шек.
На моделях, оборудованных системой

опознавания занятости переднего пас­
сажирского сиденья (см. ниже), при от­
сутствии пассажира соответствующая
фронтальная подушка безопасности при
столкновении не сработает. Она также
будет отключена в случае установки на
переднее сиденье оборудованного
встроенными транспондерами специ­

ального детского сиденья фирмы Opel

(см. ниже).

П р и н ц и п  ф у н к ц и о н и р о в а н и я

боковых  п о д у ш е к  б е з о п а с н о с т и

Боковые подушки безопасности

 (см. ил­

люстрацию 13.1Ь) предназначены для
дополнительной защиты водителя и пе­

реднего пассажира при сильных боко­
вых ударах. При слабых ударах, при пе­
реворачивании автомобиля, при фрон­

тальных и задних ударах боковые подуш­

ки срабатывать не должны. Замечание:

Иногда срабатывание боковых подушек
безопасности может происходить и при

других видах столкновений, когда нагруз­

ки, воспринимаемые датчиком, сравни­

мы с нагрузками, возникающими при

сильном боковом ударе. При сильном
боковом ударе будет срабатывать по­

душка, установленная на том сиденье, со

стороны которого получен удар.
Принцип функционирования боковых по­

душек безопасности полностью анало­

гичен принципу действия передних по­

душек.
