Кузов и отделка салона

193

47.4 Отожмите обивку 5 двери, поддевая её

пластмассовым клином по всему периметру

и устанавливая клин рядом с соответствую-

щим фиксатором обивки (см. стрелки)

48.2 Вывинтите болты 2 крепления замка 1

и снимите его

48.6 Обозначьте фломастером положение

скобы замка, вывинтите болты 7 её крепле-

ния и снимите скобу S

5 Снимите обивку 5 (см. ил-

люстрацию 47.4).

Установка

6 Осмотрите фиксаторы обив-

ки, убедитесь, что они не повреж-

дены и правильно посажены. По-

врежденные фиксаторы замените

на новые или установите новые

вместо отсутствующих.

7 Заведите облицовку задней

откидной двери сначала под на-

кладку дополнительного стоп-сиг-

нала, а затем расправьте её так,

чтобы фиксаторы обивки зашли

в отверстия на двери.
8 Надавите на обивку для её

фиксации. При необходимости

подбейте обивку для полной фик-

сации ладонью.

Установка остальных снятых

деталей выполняется в последо-

вательности, обратной снятию.

48 Замок и выключатель

замка задней двери -

снятие и установка.

Автомобили по

идентификационный

номер 168.**475093

включительно

Снятие

1 Снимите обивку задней от-

49.2 Подденьте стопорную скобу 1 упора

небольшой отверткой 2 и снимите газона-

полненный упор 3 с верхней шаровой опо-

ры 4 на двери 5

кидной двери, см. соответству-

ющую главу.

2 Вывинтите болты 2 крепле-

ния замка 1 и снимите его (см.

иллюстрацию).

3 Извлеките выключатель

замка 3, вывинти болт его креп-

ления (см. иллюстрацию 48.2).

4 Отсоедините шланг 5 низкого

давления от исполнительного эле-

мента центрального замка, вос-

пользовавшись ключом на 7 мм

(см. иллюстрацию 48.2).

Внимание! Соблюдайте оп-

ределенную осторожность,

чтобы не повредить разъем.

5 Высвободите штекер микро-

контактного (концевого) выклю-

чателя 6 на двери, отжав пово-

док, и отсоедините его (см.

иллюстрацию 48.2).

6 Обозначьте фломастером по-

ложение скобы замка, вывинти-

те болты 7 её крепления и сни-

мите скобу 8 (см. иллюстрацию).

Установка

7 Установите на место скобу

замка, руководствуясь метка-

ми, нанесен-ными перед её сня-

тием и затяните болты крепле-

ния с приложением усилия 9 Нм.

8 Подсоедините штекер конце-

вого выключателя двери.

9 Подсоедините к исполнитель-

ному элементу центрального зам-

ка шланг низкого давления.

10 Установите замок двери на

место и закрепите болтами.

11 Установите на место обив-

ку двери, см. соответствую-

щую главу.

Установка остальных снятых

деталей выполняется в последо-

вательности, обратной снятию.

49 Газонаполненный упор -

снятие и установка

Снятие

1 Откройте заднюю откидную

дверь и закрепите её, чтобы она

не упала.

2 Подденьте стопорную скобу

1 упора небольшой отверткой 2 и

снимите газонаполненный упор 3

с верхней шаровой опоры 4 на

двери 5 (см. иллюстрацию).

Внимание! Стопорную скобу

не снимайте, потому что при

этом она повреждается и не

обеспечивает нужный прижим.
Внимание! При установке но-

вого газонаполненного упора

из прежнего следует слить

масло перед утилизацией.

Для этого зажмите упор в

тисках и, отступив пример- \

но 20 мм от его дна, нанеси-

т

те соответствующую мет-

ку. После этого высверлите

на месте метки отверстие

сверлом на 3 мм. Снимите

упор с тисков и несколько раз

вытащите и вдавите его

поршень, чтобы выдавить из

него масло, которое надле-

жит собрать.

Установка

3 Закрепите нижнюю и верх-

нюю опоры упора на шаровых

опорах стопорными скобами.

50 Центральный замок

С помощью центрального зам-

ка выполняется запирание всех

дверей, включая заднюю откид-

ную, а также люка заправочной

горловины ключом в замке одной

194

Кузов и отделка салона

двери или же с помощью пульта

дистанционного управления.

Автомобили

с центральным замком

без пульта

дистанционного

управления

Передняя дверь отпирается с

помощью ключа. При повороте

выключателя замка (цилиндра)

микровыключатель на двери по-

дает сигнал на блок управления

центральным замком, который

находится на щитке приборов.

После получения сигнала сраба-

тывает насос центрального замка

в багажнике и пневматические ис-

полнительные элементы на замках

всех дверей закрывают или откры-

вают все замки одновременно.

Автомобили с пультом

дистанционного

управления

Запирание дверей выполняет-

ся нажатием на кнопку на пуль-

те дистанционного управления.

При получении сигнала блоком

управления центрального замка,

который находится в простран-

стве для ног с водительской сто-

роны рядом с рулевой колонкой,

от приемника в замке зажигания

срабатывает насос центрального

замка в багажнике и пневмати-

ческие исполнительные элемен-

ты на замках всех дверей закры-

вают или открывают все замки

одновременно.

Внимание! У автомобилей

с центральным замком от

пульта дистанционного уп-

равления на дверях нет мик-

ровыключателей.
Автоматическое

запирание дверей.

Только автомобили

с пультом

дистанционного

управления

Двери запираются автомати-

чески при скорости движения 3-

5 километров в час. При этом

срабатывает насос центрально-

го замка в багажнике и пневма-

тические исполнительные эле-

менты на замках всех дверей

закрывают или открывают все

замки одновременно.

Выключение режима автомати-

ческого запирания замков дверей

51.4 Отсоедините микроконтактный выклю-

чатель 1 от замка двери, отжав его стопор-

ный поводок на корпусе

2 -

 шланг низкого давления исполнительного

элемента центрального замка

выполняется выключателем цен-

трального замка в салоне при вклю-

ченном зажигании.

Сначала двери следует выклю-

чателем заблокировать, а затем

открыть, продолжая удерживать

выключатель в положении «от-

крыто» еще не менее 5 секунд.

Активация автоматического ре-

жима происходит после нажатия

на выключатель и удержании его в

этом положении не менее 5 секунд.

Выключатель центрального

замка находится на центральной

консоли.

Замки дверей запираются авто-

матически и в случае, если после

их разблокировки спустя 40 секунд

не была открыта ни одна из дверей,

или же ключ не вставлялся в замок

зажигания или же не задействовал-

ся выключатель центрального зам-

ка в салоне автомобиля.

51 Микровыключатель

центрального замка -

снятие и установка.

Автомобили без пульта

дистанционного

управления

Снятие

Внимание! Для замены кон-

тактного выключателя цен-

трального замка на дверях не-

обходим полный ремкомплект,

состоящий из выключателя,

втулок и штекера.
1 Отсоедините от отрицатель-

ного полюса аккумулятора клем-

му провода «массы» (-), выклю-

чив предварительно зажигание.

Внимание! При отсоедине-

нии аккумулятора из радио-

приемника удаляется за-

щитный код, а также все ав-

томатические настройки на

радиостанции. Если код не-

известен или не записан, то

ввести радиоприемник в экс-

плуатацию будет можно

лишь прибегнув к помощи ма-

стерской или изготовителя

радиоприемника. Поэтому

предварительно убедитесь,

что код известен.
2 Снимите обивку двери, см. со-

ответствующую главу.

3 Осторожно снимите гермети-

зирующую пленку возле дверно-

го замка.

4 Отсоедините микроконтакт-

ный выключатель 1 от замка две-

ри, отжав его стопорный поводок

на корпусе (см. иллюстрацию).

Внимание! Для большей на-

глядности шланг низкого дав-

ления и микроконтактный

выключатель на иллюстра-

ции показаны в отсоединен-

ном положении.
5 Разрежьте хомут, которым

крепится провод микроконтакт-

ного выключателя, обозначив его

монтажное положение.

6 Разрежьте провода микро-

контактного выключателя, от-

ступив от него примерно 300 мм.

Установка

7 Заизолируйте концы проводов

микроконтактного выключателя,

припаяйте разъемы и подсоедините

их к выключателю.

Внимание! Разъемы входят

в ремкомплект выключателя.

8 Подсоедините выключатель к

замку двери.

9 Закрепите провод выключа-

теля соответствующим хомутом

на том же самом месте, где нахо-

дился и прежний хомут.

10 Осторожно приклейте герме-

тизирующее уплотнение двери

возле замка.

11 Установитенаместообивку две-

ри, см. соответствующую главу.

12 Подсоедините к аккумулято-

ру клемму провода «массы» (-).

Кузов и отделка салона

195

52.1 Снимите дверной замок 1 и проверьте

функционирование исполнительного эле-

мента 2

13 Введите защитный код в ра-

диоприемник и настройте часы.

52 Исполнительный

элемент центрального

замка - замена

Исполнительный элемент цент-

рального замка на передней двери

встроен в замок. При его дефекте,

например, негерметичности, двер-

ной замок следует менять в комп-

лекте вместе с исполнительным

элементом.

1 Снимите дверной замок 1, см.

соответствующую главу, и про-

верьте функционирование испол-

нительного элемента 2 (см. ил-

люстрацию).

Для этого подсоедините к шту-

церу 3 вместо шланга низкого дав-

ления обычный вакуумный насос.

53.3 Извлеките, если имеется, емкость гер-

метикой для шин TIREFIT1 и насос 2, а также

отвинтите насос 3 центрального замка

2 Установите на место дверной за-

мок, см. соответствующую главу.

53 Насос центрального

замка - замена

Электрический насос централь-

ного замка находится в багажнике.

Снятие

1 Откиньте заднее сиденье

вперед.

2 Снимите крышку, которой зак-

рыто запасное колесо.

3 Извлеките, если имеется, ем-

кость герметиком для шин

TIREFIT 1 и насос 2, а также

отвинтите насос 3 центрального

замка (см. иллюстрацию).

4 Извлеките насос центрального

53.5 Разъедините пенопластовое уплотне-

ние 4 и извлеките насос

замка вместе с пенопластовыми

уплотнениями, обозначивпередэтим

монтажное положение насоса.

5 Разъедините пенопластовое уп-

лотнение 4 и извлеките насос (см.

иллюстрацию).

6 Отсоедините от насоса мно-

гоконтактный штекер 5 (см. ил-

люстрацию 53.5).

7 Осторожно сместите золотник

подходящей отверткой до упора

и отсоедините, поддев отверткой,

разъем 6 шланга давления (см.

иллюстрацию 53.5).

Установка насоса выполняет-

ся в последовательности, обрат-

ной снятию. При этом золотник

следует сместить назад до упо-

ра, а половинки пенопластовой упа-

ковки насоса скрепить скотчем.

196

Кузов и отделка салона

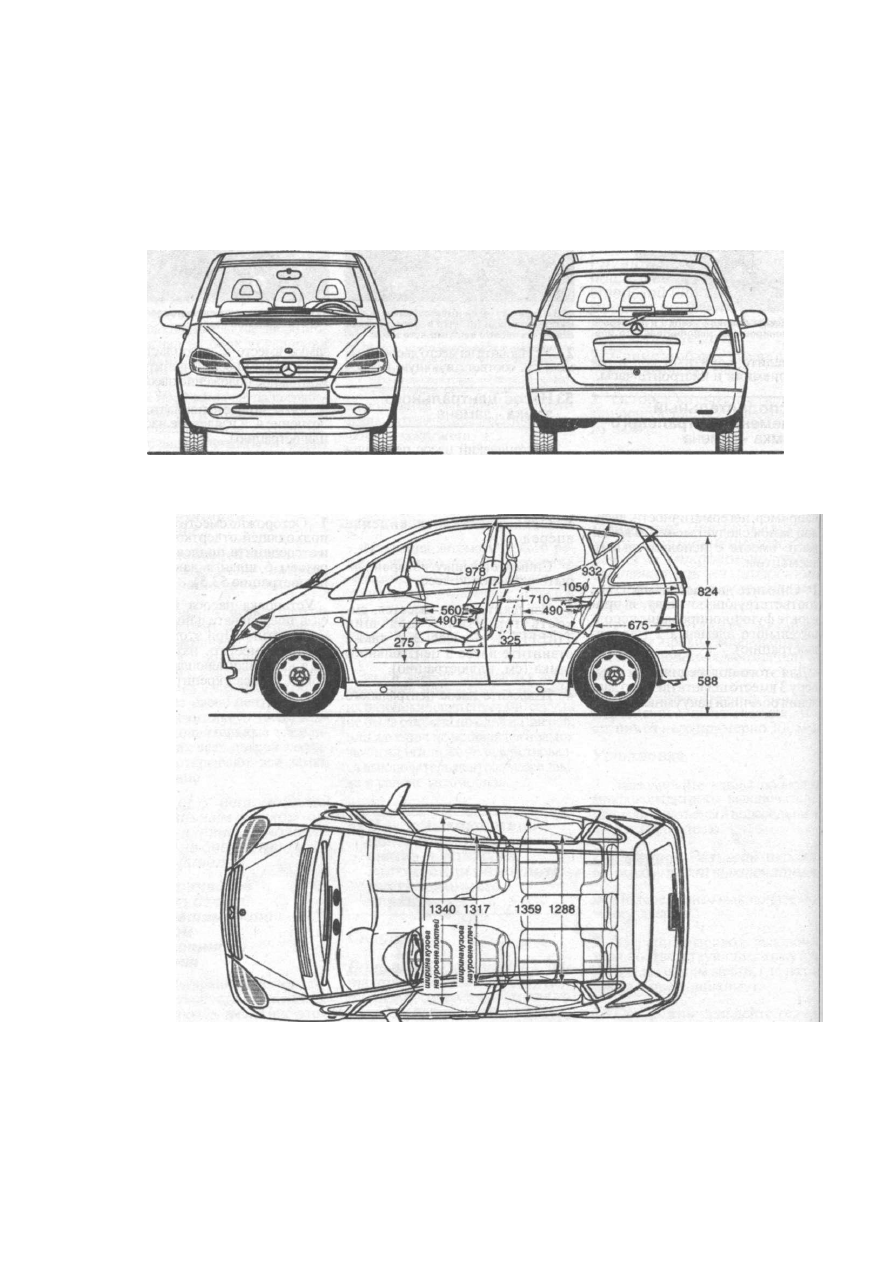

54 Размеры автомобилей А-класса

Модель выпуска с 10/97 года по 2/01 года

Размеры без загрузки
с тремя пассажирами весом 68 кг каждый А 140
с тремя пассажирами весом 68 кг каждый А 160
с тремя пассажирами весом 68 кг каждый А 190
с тремя пассажирами весом 68 кг каждый А 170 турбодизель (66 кВт)
