Кузов и отделка салона

РазделЮ

1 Отделка салона

Рекомендации

по выполнению работ

в салоне

При выполнении работ с эле-

ментами внутренней отделки са-

лона необходимо соблюдать сле-

дующие рекомендации.

а) Пользуйтесь пластмассо-

вым клином, например,

HAZET 1965-20, для снятия

облицовки и декоративных

накладок, изготовленных из

синтетических материалов.

б) Меняйте поврежденные при

снятии облицовки или недо-

стающие разжимные фик-

саторы на новые.

в) Сиденья, ремни безопаснос-

ти и надувные подушки явля-

ются важными элементами

системы безопасности авто-

мобиля. По этой причине из

соображений поддержания

безопасности разрешается

выполнять только работы,

перечисленные в данном ру-

ководстве. Комплексный ре-

монт рекомендуется выпол^

нять в специализированной

мастерской.

Стойки кузова в тексте обо-

значаются буквами А, В и С,

считая от моторного отсека.

Внимание! Если в рамках вы-

полнения работ в салоне бу-

дет ремонтироваться и элек-

трооборудование, то

обязательно отсоедините

клемму провода «массы» (-) от

полюса аккумулятора. Соот-

ветствующие указания см. в

главе «Аккумулятор - снятие

и установка». К числу работ с

электрооборудованием отно-

сится и обычное отсоедине-

ние электропровода.

Внимание! Обязательно

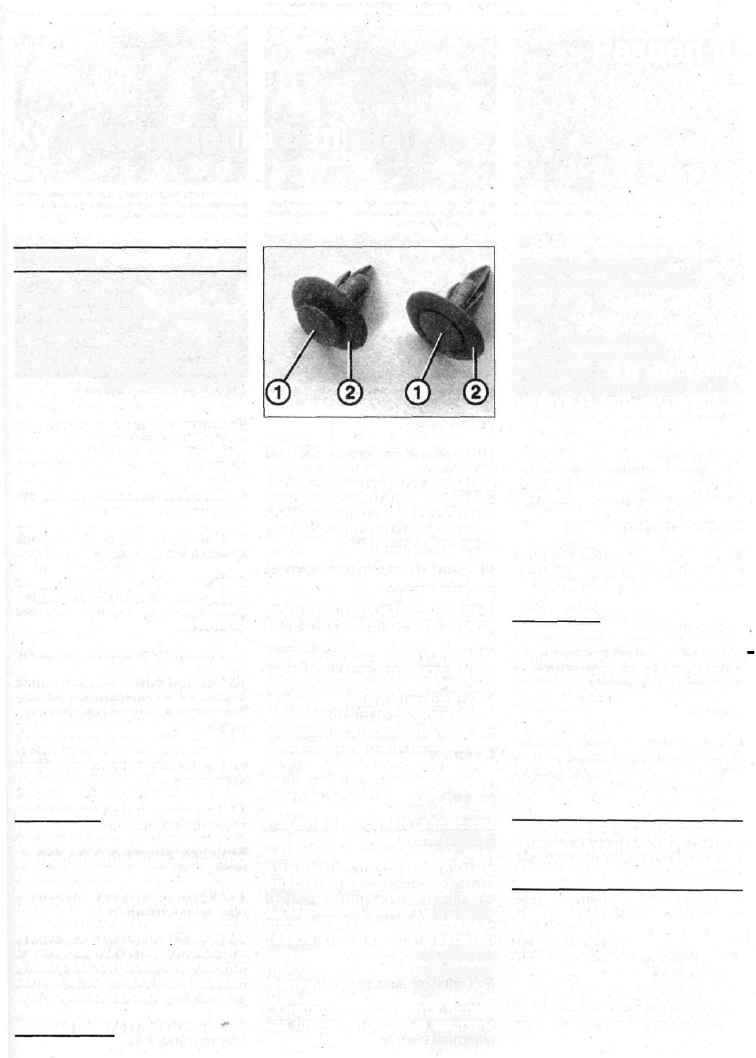

1.0 Разжимные фиксаторы

выполняйте указания, каса-

ющиеся надувных подушек

безопасности и ремней бе-

зопасности. Это особо ка-

сается работ, выполняе-

мых на панели приборов и

центральной консоли.

Во избежание срабатывания

подушки безопасности необхо-

димо перед отсоединением про-

вода подушки безопасности

выключить зажигание, а затем

сначала снять клемму провода

«массы» (-) с отрицательного

вывода аккумулятора и только

затем - клемму с положитель-

ного вывода. По соображениям

безопасности рекомендуется за-

изолировать отрицательный по-

люс аккумулятора.

Разжимные фиксаторы -

снятие и установка

Многочисленные элементы

облицовки из синтетических

материалов закреплены раз-

жимными пластмассовыми

фиксаторами.

Разжимные фиксаторы мож-

но снимать и повторно устанав-

ливать. Разжимной фиксатор

состоит из собственно фикса-

тора 2 и стержня 1 (см. иллюс-

трацию 1.0).

Стержень вдавливается, разжи-

мая при этом опорные выступы

фиксатора, которые в таком по-

ложении обеспечивают проч-

ность посадки фиксатора.

Снятие

1 Подденьте небольшой отвер-

ткой или даже попросту подце-

пив его ногтем за шляпку стер-

жень 1 (см. иллюстрацию 1.0) и,

потянув за него, выдвиньте из

посадочного отверстия.

2 Потяните вверх стержень 2 фик-

сатора и извлеките его (см. иллю-

страцию 1.0).

Установка

3 Вставьте фиксатор вместе с

выдвинутым стержнем в отверстие.

4 Надавите на шляпку стержня.

Фиксатор защелкнется.

Внимание! В данном разделе

приводится порядок снятия

и установки элементов от-1

делки салона автомобилейш

выпуска с 10/97 по 2/01 года, а

также моделей выпуска с 3/

01 года.

Автомобили выпуска с 10/97

по 2/01 года

2 Накладка дефлектора

с водительской

стороны -

снятие и установка

Снятие

1 Сместите рулевое колесо до

упоравниз.

2 Вывинтите два шурупа 2 креп-

ления накладки 1 снизу, слева и

справа от рулевой колонки (см.

иллюстрацию).

170

Кузов и отделка салона

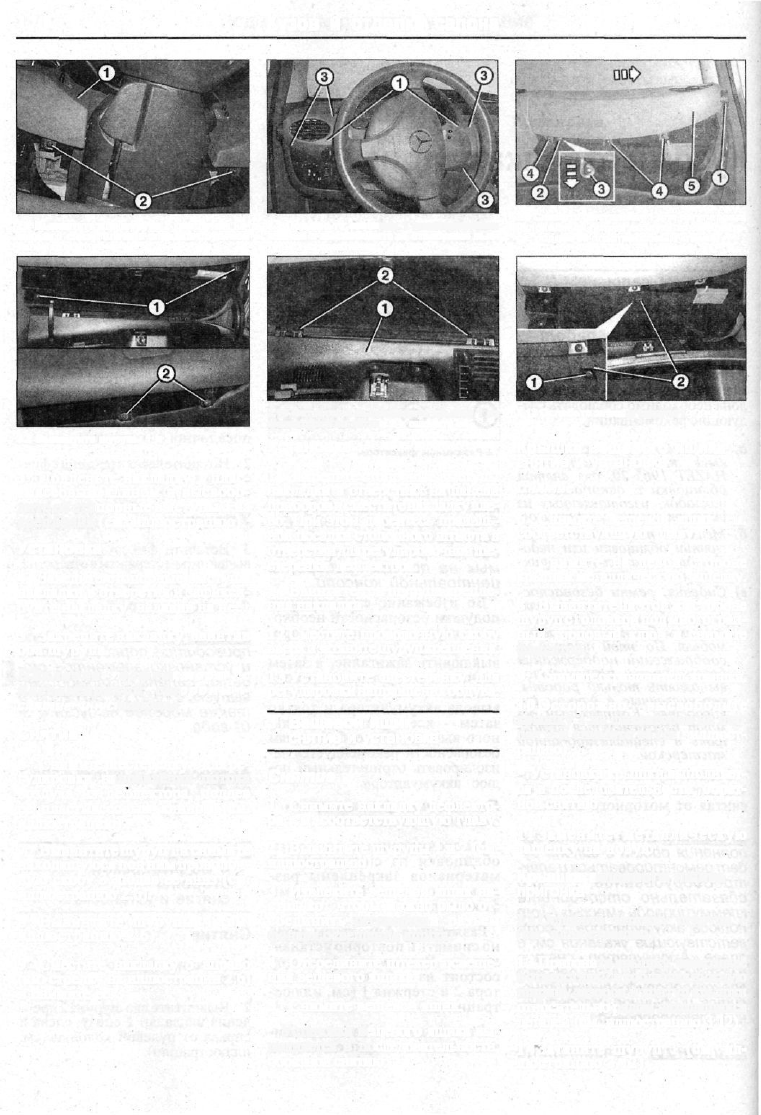

2.2 Вывинтите два шурупа 2 крепления на-

кладки 1 снизу, слева и справа от рулевой

колонки

2.3 Подденьте накладку 1 пластмассовым

клином и высвободите её стопорные выс-

тупы 3 из крепления

3.2 Вывинтите шурупы 1 и 2

3 Подденьте накладку 1 плас-

тмассовым клином и высвобо-

дите её стопорные выступы 3 из

крепления (см. иллюстрацию).

Установка

4 Заведите стопорные выступы

накладки в отверстия и зафикси-

руйте накладку, надавив на неё.

5 Закрепите накладку, ввинтив

оба шурупа.

Накладка дефлектора с

пассажирской стороны -

снятие и установка

Снятие

6 Снимите шестеренку 1 для ре-

гулировки направления потока

воздуха из дефлектора, поддев

её пластмассовым клином (см.

иллюстрацию).

7 Вывинтите шуруп 1 и снимите

находящуюся под ним проволоч-

ную скобу 3, подав её вниз (см.

иллюстрацию 2.6).

8 Вывинтите шурупы 4 (см.

иллюстрацию 2.6).

9 Сместите накладку 5 вправо

(см. стрелку на иллюстрации 2.6)

и снимите её.

3.10 Осторожно высвободите крышку 1 из

фиксаторов на петлях 2 и снимите её

Установка

10 Закрепите стопорные выступы

накладки в отверстиях на панели

приборов и сместите накладку вле-

во. При этом добейтесь правиль-

ной посадки стопорного штифта в

отверстии для регулировочной ше-

стеренки дефлектора.

11 Ввинтите три шурупа крепле-

ния накладки.

12 Сместите проволочную скобу

вверх и затяните шуруп крепления.

13 Установите шестеренку для

регулировки направления обдува.

3 Вещевой ящик -

снятие и установка

Снятие

1 Снимите накладку дефлекто-.

ра, см. соответствующую главу.

2 Вывинтите шурупы 1 и 2 (см.

иллюстрацию).

3 Извлеките вещевой ящик на-

столько , чтобы можно было от-

соединить штекерный разъем

фонаря освещения ящика.

4 Отсоедините штекер освеще-

ния вещевого ящика.

5 Снимите вещевой ящик.

Установка вещевого ящика вы-

полняется в последовательности,

обратной снятию.

2.6 Снимите шестеренку 1 для регулировки

направления потока воздуха из дефлекто-

ра, поддев её пластмассовым клином

3.12 Ослабьте затяжку шурупа 1

Крышка вещевого ящика -

снятие и установка
Снятие

6 Снимите вещевой ящик, см.

соответствующую главу.

7 Снимите на левой стороне

крышки металлическую защелку.

8 Вывинтите на этой же стороне

шуруп с головкой под многогран-

ный торцовый ключ и снимите

фиксатор.

9 Снимите ограничитель крышки.

10 Осторожно высвободите

крышку 1 из фиксаторов на пет-

лях 2 и снимите её (см. иллюст-

рацию).

Установка крышки выполняет-

ся в последовательности, обрат-

ной снятию.

11 Замените металлическую

защелку на новую.

Крышка вещевого ящика -
пригонка
12 Ослабьте затяжку шурупа 1

(см. иллюстрацию).

13 Пригоните крышку, сместив её

в отверстиях 2 и соблюдая нужную

ширину зазоров и контур крышки

относительно рядом находящихся

деталей (см. иллюстрацию 3.12).

14 Затяните шуруп 1 (см. ил-

люстрацию 3.12).

Кузов и отделка салона

171

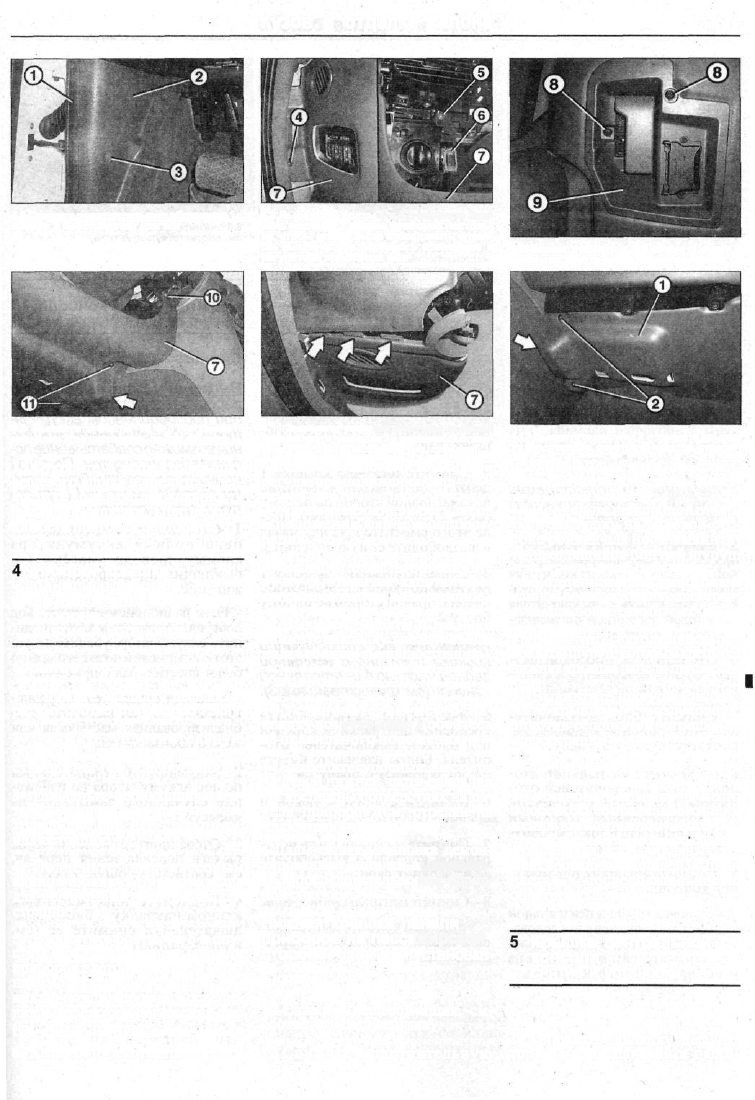

4.2 Снимите уплотнительную облицовку 1 с

обивки 2 пространства для ног

4.5 Вывинтите болты 4 и 5 и опустите ниж-

нюю накладку 7 панели приборов настоль-

ко, чтобы можно было отсоединить штеке-

ры выключателя наружного освещения и

регулятора положения фар

4.9 Вывинтите болты 10 и 11 и снимите

накладку 7 воздуховода, подав её вниз

15 Откройте и закройте крышку

вещевого ящика и убедитесь лег-

кости её хода в петлях, прочности

фиксации защелки. При необхо-

димости пригонку повторите.

Нижняя крышка

панели приборов

на водительской

стороне -

снятие и установка

4.11 Закрепите упорные выступы на левой

нижней части накладки 7 в крепежных отвер-

стиях на панели приборов (см. стрелки)

чателя наружного освещения

регулятора положения фар.

и

Снятие

1 Снимите накладку дефлекто-

ра, см. соответствующую главу.

2 Снимите уплотнительную

облицовку 1 с обивки 2 простран-

ства для ног (см. иллюстрацию).

3 Подденьте небольшой отвер-

ткой заглушку 3 и вывинтите на-

ходящийся под ней шуруп (см.

иллюстрацию 4.2).

4 Подденьте пластмассовым

клином обивку 2 пространства

для ног и снимите её (см. иллю-

страцию 4.2).

5 Вывинтите болты 4 и 5 и опу-

стите нижнюю накладку 7 панели

приборов настолько, чтобы мож-

но было отсоединить штекеры

выключателя наружного освеще-

ния и регулятора положения фар

(см. иллюстрацию).

7 Снимите с панели регулятор

6 положения фар (см. иллюст-

рацию 4.5).

8 Вывинтите болты 8 и снимите

ручку 9 открытия капота через

проем в обивке (см. иллюстрацию).

9 Вывинтите болты 10 и 11 и

снимите накладку 7 воздуховода,

подав её вниз (см. иллюстрацию).

Установка

ЮУстановите на место на-

кладку воздуховода. Добейтесь

её правильного положения.

11 Закрепите упорные выступы

на левой нижней части накладки

7 в крепежных отверстиях на па-

нели приборов (см. стрелки на

иллюстрации).

Дальнейшая установка демон-

тированных деталей выполняет-

ся в последовательности, обрат-

ной снятию.

Нижняя крышка панели

приборов на пассажирской

стороне - снятие и установка
Снятие

12 Снимите вещевой ящик,

соответствующую главу.

4.8 Вывинтите болты 8 и снимите ручку 9

открытия капота через проем в обивке

4.17 Вывинтите шурупы 2 и снимите крышку

1 с воздуховода, опустив её вниз (см. стрелку)

облицовку с обивки простран-

ства для ног.

14 Подденьте небольшой отвер-

ткой заглушку на боковой сто-

роне обивки для ног и вывинти-

те находящийся под ней шуруп.

15 Подденьте пластмассовым

клином боковую обивку простран-

ства для ног и снимите её.

16 Вывинтите находящийся под

обивкой шуруп, которым крепится

нижняя крышка панели приборов. I

17 Вывинтите шурупы 2 и сни-

мите крышку 1 с воздуховода,

опустив её вниз (см. стрелку на

иллюстрации).

Установка

18 Установите крышку на место

и добейтесь её правильного поло-

жения на монтажном месте.

Установка всех остальных де-

монтированных деталей выпол-

няется в последовательности,

обратной снятию.

Крышка центральной

консоли -

снятие и установка

см. Снятие

6 Отсоедините штекеры выклю- 13 Снимите уплотнительную

1 Снимите накладку дефлек-

тора на водительской и пасса-

172

Кузов и отделка салона

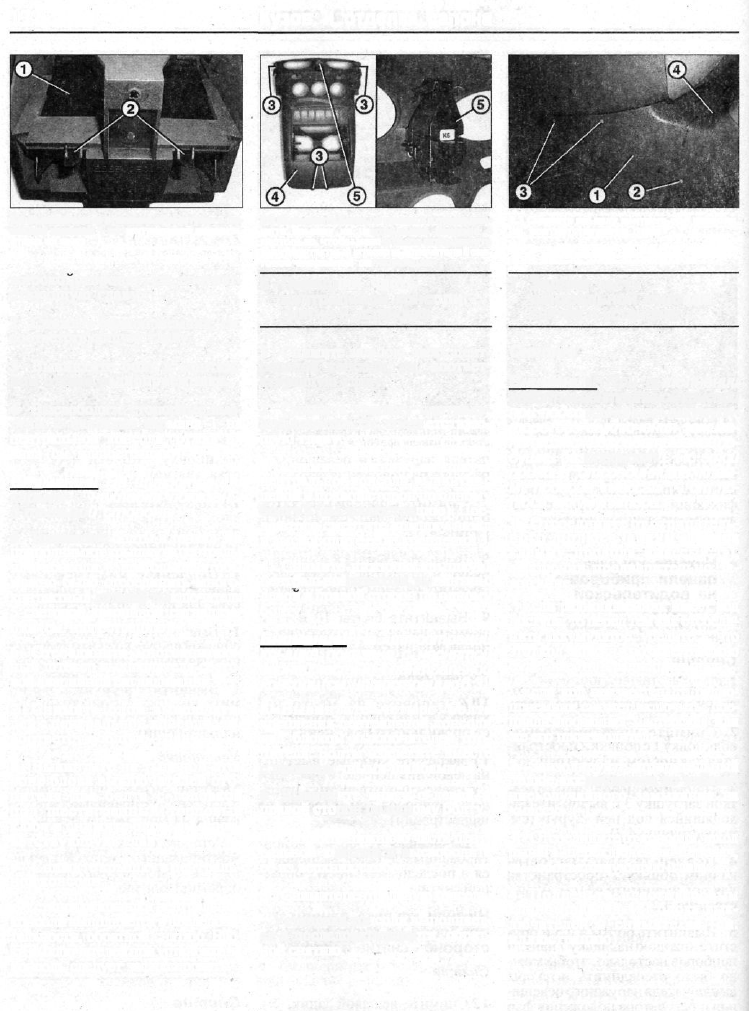

5.4 Высвободите стопорные выступы 2 на-

кладки кармана 1 на центральной консоли,

отжав их вниз

жирскоисторонах, см.соответ-

ствующую главу.

2 Снимите радиоприемник, см.

соответствующую главу.

3 Вывинтите болт в монтаж-

ном отсеке радиоприемника.

4 Высвободите стопорные выс-

тупы 2 накладки кармана 1 на

центральной консоли, отжав их

вниз (см. иллюстрацию).

Внимание! На иллюстрации

карман и накладка показаны

с тыльной стороны.
5 Вывинтите болты в точках 3 и

приподнимите крышку нацентраль-

ной консоли 4 настолько, чтобы

можно было отсоединить много-

контактный штекер выключателя

5 световой аварийной сигнализа-

ции (см. иллюстрацию).
6 Отсоедините многоконтакт-

ный штекер выключателя свето-

вой аварийной сигнализации.

7 Снимите блок выключате-

лей с центральной консоли, см.

соответствующую главу.

8 Вывинтите на тыльной сто-

роне блока выключателей ото-

пителя два болта с головкой

под шестигранный торцовый

ключ и снимите блок, см. соот-

ветствующую главу.

9 Снимите крышку с централь-

ной консоли.

5.5 Вывинтите болты в точках 3 и приподни-

мите крышку на центральной консоли 4

настолько, чтобы можно было отсоединить

многоконтактный штекер выключателя 5 све-

товой аварийной сигнализации

6 Передняя часть

центральной консоли -

снятие и установка

1 Снимите заднюю часть цент-

ральной консоли, см. соответ-

ствующую главу.

2 Снимите крышку централь-

ной консоли, см. соответствую-

щую главу.

3 Снимите нижнюю крышку 1

центральной консоли, вывинтив с

левой и правой сторон по одному

болту 2 (см. иллюстрацию). Пос-

ле этого сместите крышку назад

и высвободите её из креплений 3.

4 Снимите нижнюю крышку 1

центральной консоли, вывинтив с

левой и правой сторон по одному

болту 2

Внимание! На иллюстрации

крышка показана с неснятой

задней частью 4 центральной

консоли (см. иллюстрацию 6.3).
5 Вывинтите четыре болта

крепления центральной консоли

над блоком выключателей ото-

пителя. Болты извлеките вместе

с прокладочными шайбами.

6 Вывинтите внизу с левой и

правой сторон по одному болту.

7 Снимите нижнюю часть цент-

ральной консоли и высвободите

её из верхних скоб.

Установка крышки центральной

консоли выполняется в последова-

тельности, обратной снятию. Бло-

ки выключателей при установке на

консоль следует зафиксировать.

8 Снимите центральную консоль.

Установка консоли выполняет-

ся в последовательности, обрат-

ной снятию.

6.3 Снимите крышку центральной консоли,

см. соответствующую главу

7 Задняя часть

центральной консоли -

снятие и установка

Снятие

Внимание! При выполнении

работ на центральной консоли

при подсоединенном аккумуля-

торе без выключения зажига-

ния возможно срабатывание по-

душки безопасности. По этой

причине отсоединяйте клем-

му провода «массы» (-) от по-

люса аккумулятора.

1 Отсоедините от отрицатель-

ного полюса аккумулятора

клемму провода «массы» (-),

выключив предварительно за-

жигание.

Если радиоприемник имеет код

доступа, то перед тем как отсоеди-

нить аккумулятор, убедитесь, что

этот код записан и позже его можно

будет ввести в радиоприемник.

Если код неизвестен, то радио-

приемник сможет включить спе-

циализированная мастерская или

же его производитель.

2 Заизолируйте отрицательный

полюс аккумулятора во избежа-

ние случайного замыкания на

«массу» (-).

3 Отсоедините от консоли чехол

рычага переключения передач,

см. соответствующую главу.

4 Подденьте пластмассовым

клином накладку 1 блока вык-

лючателей и снимите её (см.

иллюстрацию).
