Кузов и отделка салона

173

7.4 Подденьте пластмассовым клином на-

кладку 1 блока выключателей и снимите её

5 Отсоедините многоконтактный

штекер от блока выключателей.

6 Извлеките заглушку штифта

2 на рычаге стояночного тормоза

и извлеките штифт (см. иллюст-

рацию 7.4).

Внимание! При извлечении

штифт, как правило, по-

вреждается и его следует

заменить.
7 Затяните стояночный тормоз

и снимите облицовочные наклад-

ки 3 и 4 с рычага стояночного

тормоза. При этом разъедините

стыковочные выступы 5 обли-

цовки 4 (см. иллюстрацию 7.4).

8 Снимите, если требуется, под-

локотник над консолью.

9 Автомобили без подлокот-

ника над консолью. Отожмите

пластмассовым клином наклад-

ку кармана на консоли или сними-

те декоративную вставку 6 и вы-

винтите находящийся под ней

шуруп 7 (см. иллюстрацию).

10 Сместите водительское и пасса-

жирское сиденья до упора вперед.

11 Снимите боковые накладки

дефлекторов, поддев их пласт-

массовым клином.

12 Сместите заднюю часть цен-

тральной консоли назад и осто-

рожно высвободите её упорные

выступы из нижней части цент-

ральной консоли.

13 Поднимите заднюю часть

консоли вверх и снимите через

рычаг стояночного тормоза.

Установка

14 Наденьте заднюю часть кон-

соли на рычаг стояночного тор-

моза и закрепите её упорные вы-

ступы на передней части

центральной консоли.

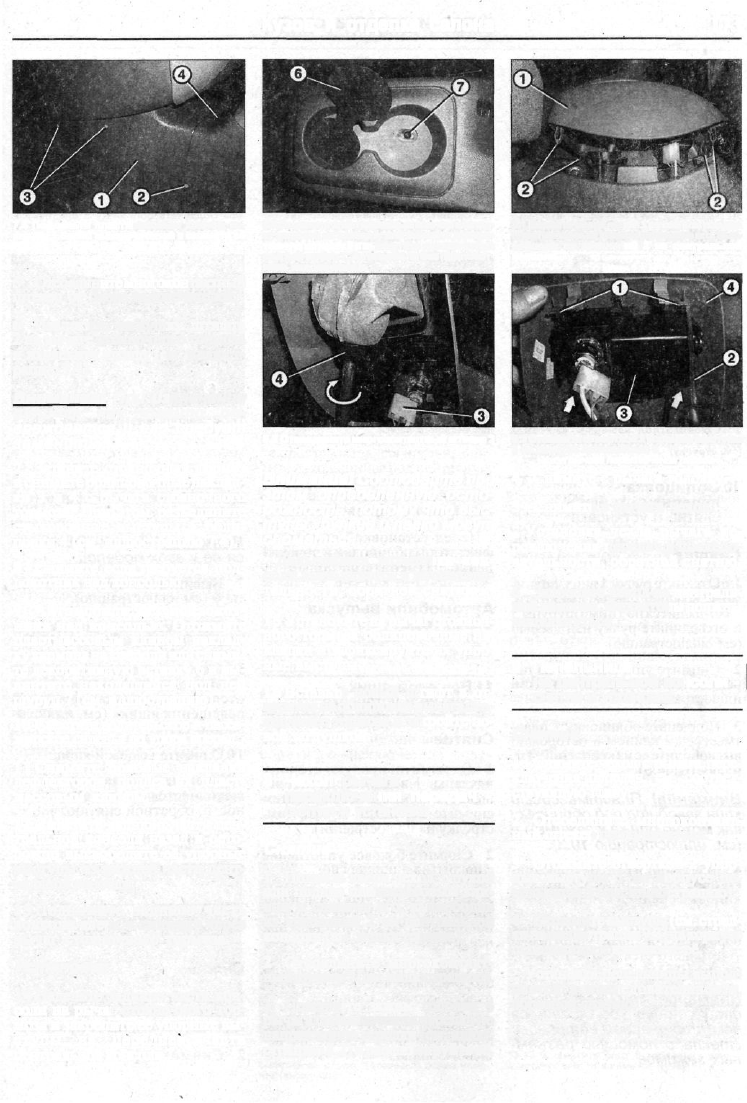

7.9 Отожмите пластмассовым клином наклад-

ку кармана на консоли или снимите декора-

тивную вставку 6 и вывинтите находящийся

под ней шуруп 7. Автомобили без подлокот-

ника над консолью

8.1 Подайте вверх чехол 1 рукой или поддев

пластмассовым клином и снимите его, выс-

вободив из креплений 2 на центральной

консоли

8.2 Отсоедините многоконтактный штекер 3

Внимание! Соблюдайте при

этом определенную осто-

рожность, потому что выс-

тупы хрупкие и легко могут

сломаться.

Дальнейшая установка кон-

соли выполняется в последова-

тельности, обратной снятию.

15 Установите на рычаг стояноч-

ного тормоза облицовочные на-

кладки и зафиксируйте их упор-

ные выступы.

16 Вставьте новый штифт в от-

верстие на облицовке рычага сто-

яночного тормоза и закройте но-

вой заглушкой.

8 Чехол рычага

переключения передач -

снятие и установка

Снятие

1 Подайте вверх чехол 1 рукой

или поддев пластмассовым кли-

ном и снимите его, высвободив

из креплений 2 на центральной

консоли (см. иллюстрацию).

2 Отсоедините многоконтакт-

ный штекер 3 (см. иллюстрацию).

3 Поверните зажим головки 4

рычага переключения передач по

направлению стрелки (см. иллю-

страцию 8.2) и расфиксируйте её.

9.3 Отожмите отверткой 2 упорные выступы

1 на корпусе пепельницы 3

4 - чехол рычага переключения передач

4 Снимите с рычага головку.

5 Снимите с рычага чехол.

Установка чехла рычага пе-

реключения передач в последо-

вательности, обратной снятию.

6 Закрепите чехол на централь-

ной консоли. Фиксаторы должны

защелкнуться.

9 Пепельница

на центральной консоли -

снятие и установка

Снятие

1 Снимите чехол с рычага пере-

ключения передач, см. соответ-

ствующую главу.

2 Отсоедините многоконтакт-

ный штекер прикуривателя.

3 Отожмите отверткой 2 упор-

ные выступы 1 на корпусе пе-

пельницы 3 (см. иллюстрацию).

4 Отожмите выступы (см. стрел-

ки наиллюстрации 9.3) накорпусе

пепельницы и извлеките её.

Установка пепельницы выпол-

няется в последовательности,

обратной снятию.

!

174

Кузов и отделка салона

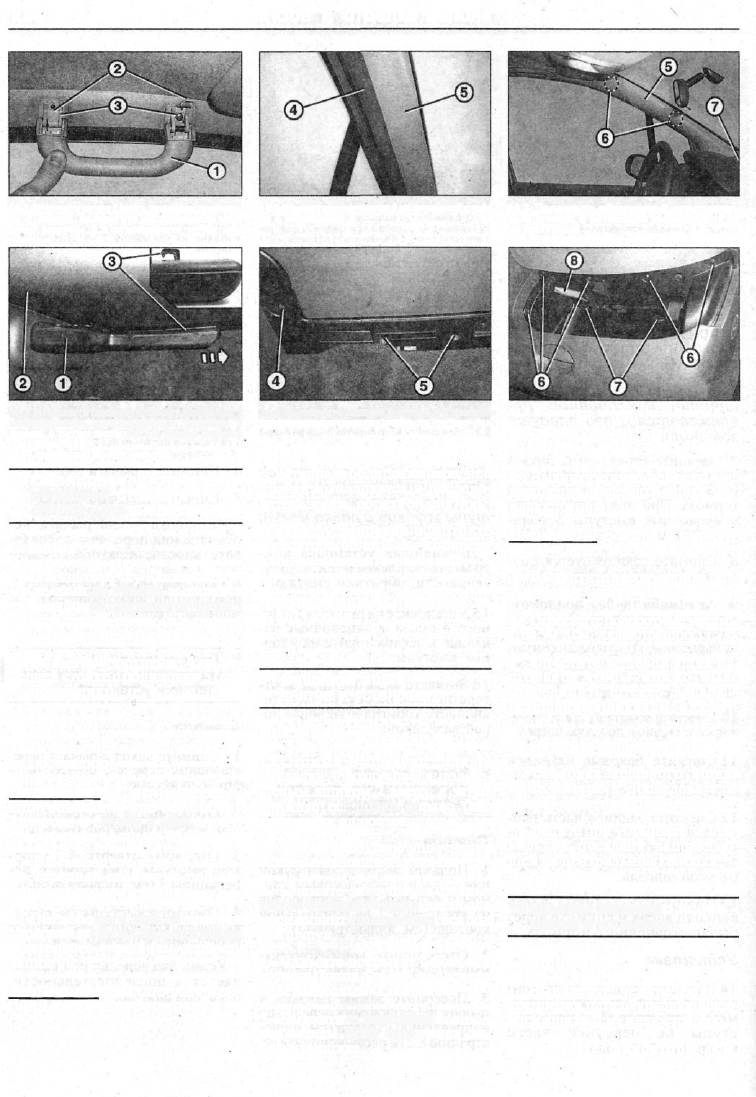

10.1 Откиньте ручку 1 вниз, поднимите крыш-

ки 2 вверх, вывинтите находящиеся под

ними шурупы 3 и отсоедините ручку над

дверью

10.2 Снимите уплотнение 4 на передней стой-

ке с облицовки 5

10.3 Подденьте облицовку 5 пластмассо-

вым клином и осторожно высвободите её

из креплений

11.1 Отожмите правую сторону накладки 1

воздуховода под вещевым ящиком 2

вверх, а затем снимите её, подав вправо

(см. стрелку)

3- крепежный захват накладки

10 Облицовка

передней стойки -

снятие и установка

Снятие

1 Откиньте ручку 1 вниз, подни-

ми-те крышки 2 вверх, вывинтите

нахо-дящиеся под ними шурупы 3

и отсоедините ручку над дверью

(см. иллюстрацию).

2 Снимите уплотнение 4 на пе-

редней стойке с облицовки 5 (см.

иллюстрацию).

3 Подденьте облицовку 5 плас-

тмассовым клином и осторожно

высвободите её из креплений (см.

иллюстрацию).

Внимание! Пластмассовый

клин заводите под облицовку

как можно ближе к зажимам 6

(см. иллюстрацию 10.3).

4 Высвободите верх облицов-

ки передней стойки из-под об-

лицовки средней стойки.

5 Высвободите низ облицовки

передней стойки и из уплотнения

7 ветрового стекла (см. иллюст-

рацию 10.3).

Внимание! Облицовка пере-

дней стойки удерживается

под уплотнением ветрового

стекла с помощью разъем-

ных зажимов.

11.6 Вывинтите нижние болты 4 и 5 крепле-

ния вещевого ящика

Установка облицовки передней

стойки выполняется в последо-

вательности, обратной снятию.

Перед установкой осмотрите

фиксаторы облицовки и повреж-

денные замените на новые.

Автомобили выпуска

с 3/01 года

11 Вещевой ящик -

снятие и установка

Снятие

1 Отожмите правую сторону

накладки 1 воздуховода под ве-

щевым ящиком 2 вверх, а затем

снимите её, подав вправо (см.

стрелку на иллюстрации).

2 Снимите боковое уплотнение

с покрытия ниши для ног.

3 Снимите заглушку в покры-

тии на боковой стороне ниши для

ног и вывинтите находящийся под

ней шуруп.

4 Снимите покрытие с боковой

стороны ниши для ног, поддев его

пластмассовым клином.

5 Вывинтите находящийся под

покрытием болт крепления ве-

щевого ящика.

11.7 Вывинтите вверху ящика болты 6

6 Вывинтите нижние болты 4 и 5

крепления вещевого ящика (см.

иллюстрацию).

Внимание! Болты 5 имеют-

ся не у всех моделей.
7 Вывинтите вверху ящика бол-

ты 6 (см иллюстрацию).

8 Поверните поворотные зажимы
7 на 90° (см. иллюстрацию 11.7).
9 Опустите вещевой ящик на-

столько, чтобы можно было

отсоединить штекер фонаря 8

освещения ящика (см. иллюст-

рацию 11.7).

10 Снимите вещевой ящик.

Установка вещевого ящика

выполняется в последователь-

ности, обратной снятию.

Следите при установке за пра-

вильной посадкой направляю-

щей на центральной консоли.

12 Крышка вещевого ящика •

снятие и установка

Снятие

1 Вывинтите четыре болта 1

крепления петель крышки веще-

вого ящика (см. иллюстрацию).

2 Снимите фиксаторы (см.

Кузов и отделка салона

175

12.1 Вывинтите четыре болта 1 крепления

петель крышки вещевого ящика

стрелки на иллюстрации), лен-

точный упор 2 и амортизатор 2.

3 Снимите крышку с вещево-

го ящика.

Установка крышки выполня-

ется в последовательности, об-

ратной снятию.

Пригонка крышки

вещевого ящика

4 Снимите накладку воздухово-

да под вещевым ящиком.

5 Ослабьте затяжку четырех

болтов 1 крепления петель

крышки вещевого ящика (см.

иллюстрацию 12.1).

6 Сместите крышку в нужном на-

правлении и добейтесь равномерно-

сти зазоров и прилегания крышки.

7 Ослабьте затяжку болта 1

скобы 2 и закройте крышку.

8 результате скоба замка сме-

стится и обеспечит должное

функционирование замка крыш-

ки вещевого ящика (см. иллюс-

трацию).
8 Затяните ослаблявшиеся

болты крепления, откройте и

закройте крышку, чтобы убе-

диться в легкости хода. При

необходимости пригону крыш-

ки повторите.

12.2 Снимите фиксаторы (см. стрелки), лен-

точный упор 2 и амортизатор

13 Нижняя накладка

панели приборов на

водительской стороне -

снятие и установка

Снятие

1 Снимите уплотнение с боковой

облицовки пространства для ног.

2 Подденьте небольшой отверт-

кой заглушку на боковой облицов-

ке пространства для ног и вывин-

тите находящийся под ней шуруп.

3 Подденьте пластмассовым

клином боковую облицовку про-

странства для ног и снимите её.

4 Вывинтите находящийся под

облицовкой шуруп, которым

крепится нижняя накладка па-

нели приборов.

5 Снимите регулятор накло-

на фар 1, поддев его пласт-

массовым клином (см. иллюс-

трацию).

6 Снимите накладку выклю-

чателя освещения 2 с помощью

подходящей проволочной пет-

ли. Закрепите петлю возле по-

воротного выключателя осве-

щения в положении 4, которое

соответствует примерно трем

часам на циферблате (см. ил-

люстрацию 13.5). Накладку

12.7 Ослабьте затяжку болта 1 скобы 2 и

закройте крышку

можно снять также, воспользо-

вавшись пластмассовым кли-

ном 5 (см. иллюстрацию 13.5).

7 Отсоедините накладку возду-

ховода, сместив её влево, осто-

рожно отжав упорные выступы 6

(см. иллюстрацию).

Внимание! На иллюстрации

накладка воздуховода уже

снята.

8 Вывинтите два шурупа 7 и опу-

стите нижнюю накладку панели

приборов настолько, чтобы можно

было отсоединить многоконтакт-

ный штекер выключателя осве-

щения (см. иллюстрацию 13.7).

9 Снимите прижим с диагности-

ческого штекера и отсоедините его.

10 Вывинтите болт 8 крепления

ручки открытия капота и сни-

мите ручку (см. иллюстрацию).

11 Высвободите провод из направ- Z

ляющей и снимите накладку. I

Установка накладки выполня-

ется в последовательности, об-

ратной снятию.

13.5 Снимите регулятор наклона фар 1, под-

дев его пластмассовым клином

13.7 Отсоедините накладку воздуховода,

сместив её влево, осторожно отжав упор-

ные выступы 6

13.10 Вывинтите болт 8 крепления ручки

открытия капота и снимите ручку

176

Кузов и отделка салона

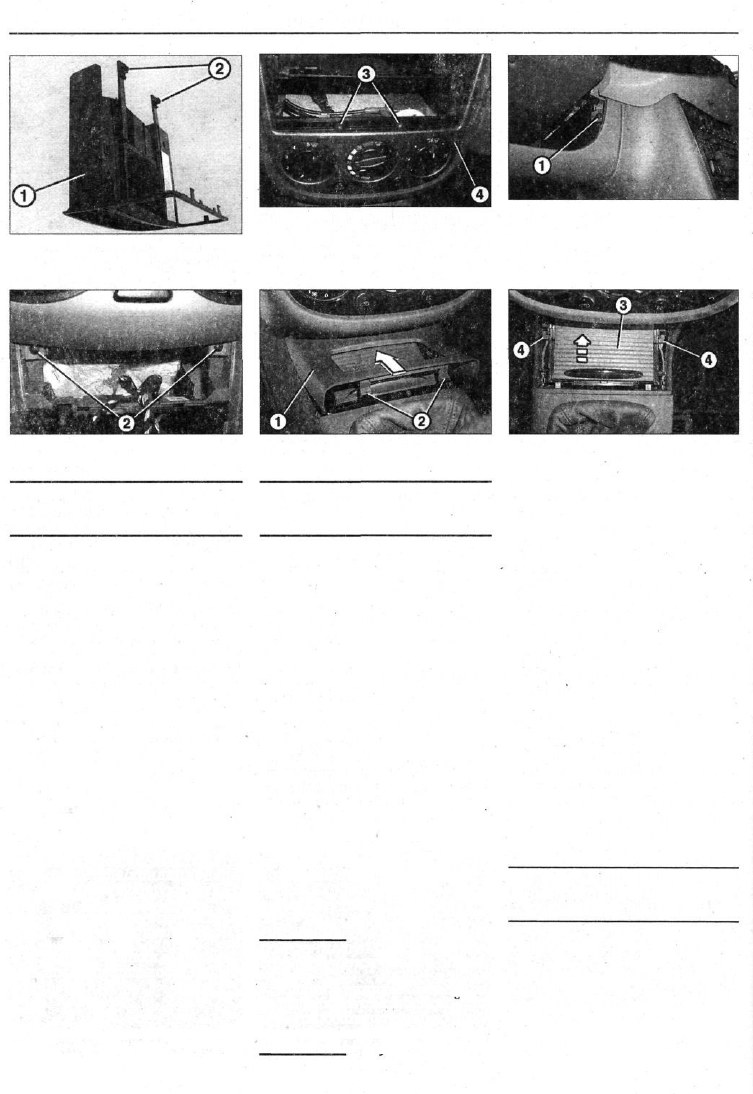

14.2 Отожмите стопорные выступы 2 через

монтажное отверстие радиоприемника и

снимите накладку кармана на консоли или

CD-проигрыватель 1

14.3 Вывинтите шурупы 3 и приподнимите

крышку 4 центральной консоли настолько,

чтобы можно было отсоединить находящи-

еся под ней многоконтактные штекеры вык-

лючателей отопителя/кондиционера

15.6 Вывинтите четыре шурупа, которыми

передняя часть центральной консоли кре-

пится вверху и внизу

15.8 Вывинтите болты 2

14 Крышка центральной

консоли -

снятие и установка

Снятие

1 Снимите радиоприемник, см.

соответствующую главу.

2 Отожмите стопорные выс-

тупы 2 через монтажное отвер-

стие радиоприемника и сними-

те накладку кармана на консоли

или CD-проигрыватель 1 (см.

иллюстрацию).
3 Вывинтите шурупы 3 и при-

поднимите крышку 4 централь-

ной консоли настолько, чтобы

можно было отсоединить нахо-

дящиеся под ней многоконтак-

тные штекеры выключателей

отопителя/кондиционера (см.

иллюстрацию).
4 Снимите блок выключате-

лей отопителя/кондиционера,

см. соответствующую главу.

5 Снимите крышку 4 центральной

консоли (см. иллюстрацию 14.3).

Установка крышки выполняет-

ся в последовательности, обрат-

ной снятию.

16.1 Сместите крышку пепельницы 1 вперед

(см. стрелку на иллюстрации) и высвободи-

те её из креплений 2

15 Передняя часть

центральной консоли -

снятие и установка

Снятие

1 Снимите коврики с пола.

2 Снимите заднюю часть цент-

ральной консоли, см. соответ-

ствующую главу.

3 Снимите нижнюю накладку

консоли, подав её назад и выс-

вободив её упоры из передней

части центральной консоли.

4 Снимите крышку передней

консоли, не снимая при этом блок

выключателей, см. соответству-

ющую главу.

5 Снимите вещевой ящик, см.

соответствующую главу.

6 Вывинтите четыре шурупа,

которыми передняя часть цент-

ральной консоли крепится ввер-

ху и внизу (см. иллюстрацию).

Внимание! На иллюстрации

показан шуруп 1, которым кон-

соль крепится вверху слева.
7 Снимите нижнюю накладку па-

нели приборов с водительской сто-

роны, см. соответствующую главу.

16.2 Подайте корпус 3 пепельницы по на-

правлению стрелки и высвободите его из

креплений 4

на фар, ручку открытия капо-

та и диагностический разъем

при этом снимать не нужно.
8 Вывинтите болты 2 (см. иллю-

страцию).

9 Высвободите блок выключа-

телей из трех креплений , отжав

их отверткой под поворотными

выключателями.

10 Поднимите и откиньте на-

зад покрытие пола на пасса-

жирской стороне.

11 Снимите переднюю часть цен-

тральной консоли, подав её назад.

Установка передней части цент-

ральнойконсоливыполняетсявпос-

ледовательности, обратной снятию.

При установке сохраняйте пре-

жнее положение и укладку элек-

трических проводов.

16 Пепельница на

центральной консоли -

снятие и установка

Снятие

1 Сместите крышку пепельни-

цы 1 вперед (см. стрелку на ил-

люстрации) и высвободите её из

креплений 2.

Внимание! Регулятор накло- 2 Подайте корпус 3 пепельницы
