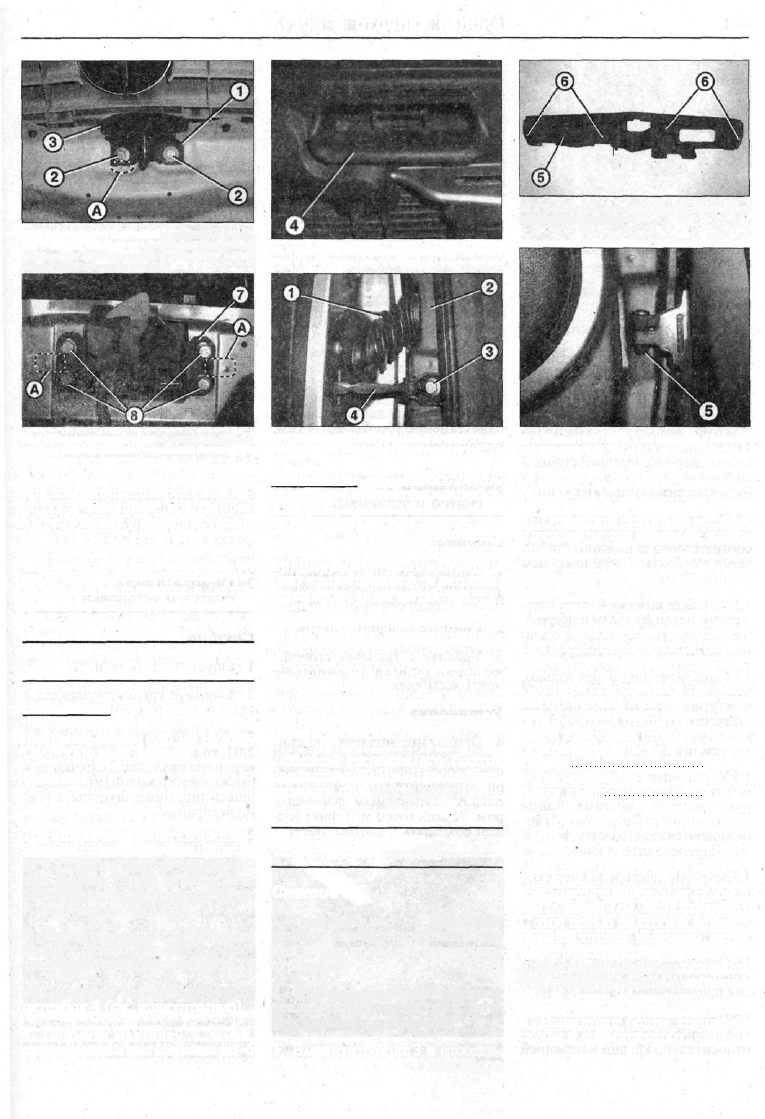

Кузов и отделка салона

185

36.5 Снимите накладку 5 замка, отжав раз-

жимные фиксаторы 6

36.2 Обозначьте монтажное положение ско-

бы 1 замка, обведя её и головки болтов её

крепления фломастером и запишите поло-

жение пригоночных меток А

36.4 Снимите воздухозаборный патрубок 4

36.6 Обозначьте монтажное положение замка

капота, обведя замок 7 и головки болтов его

крепления фломастером

8 Протяните трос между фа-

рой и верхней поперечиной пе-

редка и вытащите его. Запом-

ните укладку троса, чтобы

впоследствии установить его в

прежнее положение.

Установка троса привода зам-

ка капота выполняется в после-

довательности, обратной снятию.

36 Замок капота -

снятие и установка

Внимание! Если замок капо-

та открывается с трудом,

то смазывать его не нужно.

Он подлежит замене.
Снятие

1 Откройте капот.

2 Обозначьте монтажное по-

ложение скобы 1 замка, обведя

её и головки болтов её крепле-

ния фломастером и запишите

положение пригоночных меток

А (см. иллюстрацию).
3 Вывинтите болты 2 крепления

скобы и снимите их. вместе с про-

кладками 3 (см. иллюстрацию 3 6.2).

4 Снимите воздухозаборный

патрубок 4 (см. иллюстрацию).

5 Снимите накладку 5 замка,

отжав разжимные фиксаторы б

(см. иллюстрацию).

37.1 Отсоедините от передней стойки 2 гоф-

рированный чехол жгута проводов

Внимание! На иллюстрации

показана уже снятая накладка.
6 Обозначьте монтажное по-

ложение замка капота, обведя

замок 7 и головки болтов его

крепления фломастером

(см. иллюстрацию), и запиши-

те пригоночные метки А.

7 вывинтите болты крепления

замка капота и снимите замок.

8 Отсоедините от замка трос

привода.

Установка замка капота выпол-

няется в последовательности,

обратной снятию.

Момент затяжки его болтов

составляет 10 Нм. При необхо-

димости пригоните капот.

37 Передняя дверь -

снятие и установка

Снятие

1 Отсоедините от передней

стойки 2 гофрированный че-

хол жгута проводов (см. иллю-

страцию).

2 Отсоедините находящийся под

чехлом многоконтактный ште-

кер, повернув его вправо.

3 Вывинтите болт 3 и отсоеди-

ните ограничитель 4 хода двери

37.4 Отвинтите гайки 5 на верхней и нижней

петлях двери

от передней стойки (см. иллюст-

рацию 37.1).

4 Отвинтите гайки 5 на верхней

и нижней петлях двери (см. иллю-

страцию).

5 Снимите с петель переднюю

дверь, действуя вдвоем с по-

мощником.

Установка двери выполняет-

ся в последовательности, обрат-

ной снятию.

Моменты затяжки резьбо-

вых соединений:

ограничитель открытия

двери к передней стойке.. 30 Им

ограничитель двери

к двери 10 Нм

гайка крепления

петли двери 8 Нм

6 Пригоните установленную

дверь.

Пригонка передней двери

7 Отметьте положение скобы 1

замка двери (см. иллюстрацию).

С этой целью на скобе и на цент-

ральной стойке нанесены метки

(см. стрелки на иллюстрации 37.7).

Если нижние метки на централь-

ной стойке не видны, то нанесите

новые метки фломастером.
8 Вывинтите болты крепления

скобы и снимите скобу.

9 Проверьте ширину зазоров

I

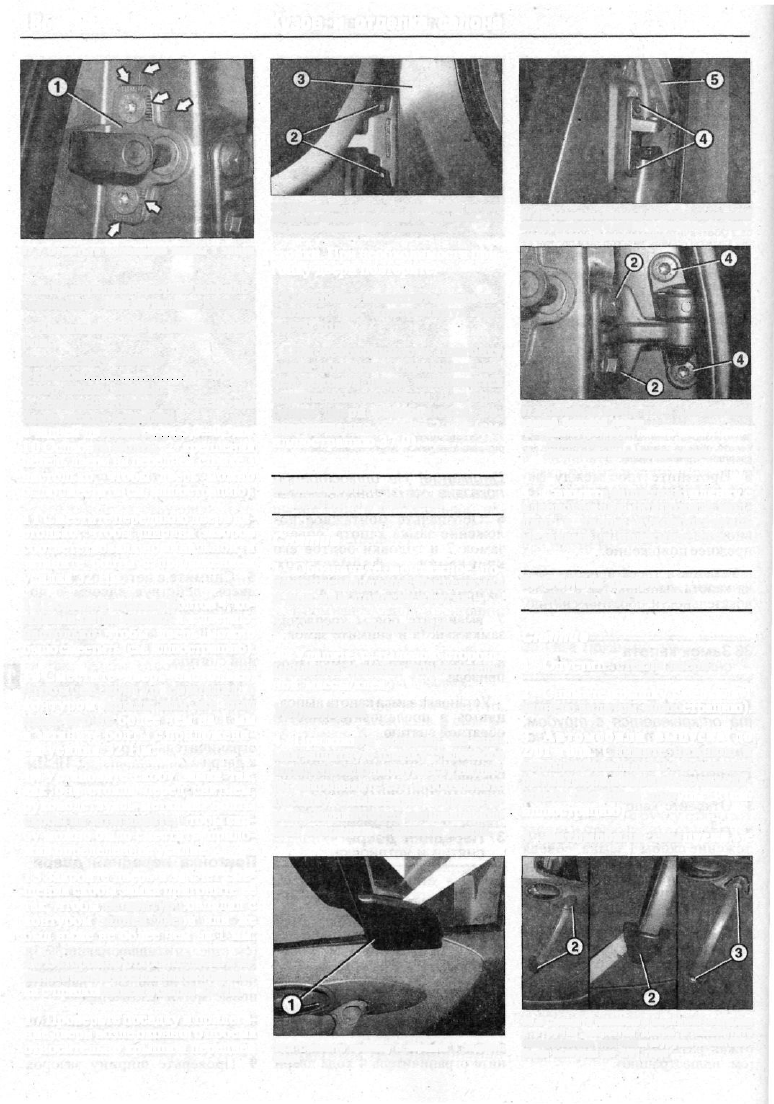

186

Кузов и отделка салона

37.7 Отметьте положение скобы 1 замка

двери

между передней дверью и приле-

гающими к ней деталями кузова.

Номинальные размеры зазо-

ров:

Зазор между дверью

икрьшом 5,0±0,5мм

Зазор между дверью

и передней стойкой .... 6,5±0,5мм

Зазор между передней

и задней дверьми..." 5,0±0,5мм

10 Ослабьте болты 2 крепления

петель двери на передней стойке 3

настолько, чтобы дверь можно

было сместить (см. иллюстрацию).

11 Сместите переднюю дверь на-

столько, чтобы ширина зазоров

соответствовала номинальной, и

затяните болты с приложением

усилия 32 Нм.

12 Ослабьте затяжку болтов 4, ко-

торыми петли крепятся к двери 5,

настолько чтобы дверь можно

было сместить (см. иллюстрацию).

13 Сместите дверь настолько,

чтобы её контур совпадал с

контуром крыла или же был

ниже его не более чем на 1 мм

и затяните болты с приложени-

ем усилия 32 Нм.

14 Установите скобу замка так,

как она стояла перед снятием,

руководствуясь метками. Болты

скобы не затягивайте, чтобы ско-

бу можно было сместить, прило-

жив определенное усилие.

15 Закройте дверь и за счет сме-

щения скобы замка пригоните её

так, чтобы её контур совпадал с

контуром задней двери или же

был ниже не более чем на 1 мм.

16 Осторожно откройте дверь и за-

тяните болты крепления скобы зам-

ка с приложением усилия 28 Нм.

17 Проверьте посадку и прилега-

ние двери возле оконного проема

относительно крыши и передней

37.10 Ослабьте болты 2 крепления петель

двери на передней стойке 3 настолько, что-

бы дверь можно было сместить

стойки. При необходимости при-

гонку двери повторите.

18 Откройте и закройте дверь не-

сколько раз, контролируя лег-

кость хода.

При необходимости пригонку

двери повторите. Пригонка зад-

ней боковой двери выполняется

идентичным способом. Для при-

гонки двери ослабляются, со-

ответственно, болты 2 и 4 (см.

иллюстрацию 37.0).

38 Молдинги -

снятие и установка

Снятие

1 Обозначьте монтажное по-

ложение молдинга, наклеив над

и под ним полоску скотча.

2 Снимите молдинг с двери.

3 Удалите с тыльной стороны

молдинга остатки уплотнитель-

ной массы/клея.

Установка

4 Приложите молдинг, не сни-

мая защитную пленку с клеевого

слоя, к посадочному месту на две-

ри, выровняйте его и обозначьте

посадку смываемым фломасте-

ром. Задний торец молдинга дол-

жен совпадать с кантом двери.

37.12 Ослабьте затяжку белтов 4, которыми

петли крепятся к двери 5, настолько чтобы

дверь можно было сместить

37.0 Ослабьте болты 2 и 4 для пригонки

задней боковой двери

2 - болты крепления петель двери к цент-

ральной стопке

4- болты крепления петель к двери

5 Снимите защитную пленку с

клеевого слоя, приложите мол-

динг к двери, руководствуясь

метаками, и прижмите его.

39 Обивка двери -

снятие и установка

Снятие

1 Опустите стекло двери.

2 Снимите крышку с зеркала 1

заднего вида (см. иллюстрацию).

3 Автомобили выпуска до

2/01 года. Снимите нижнюю и

верхнюю накладки 2 с ручки зак-

рытия двери и вывинтите находя-

щиеся под ними шурупы 3 (см.

иллюстрацию).

4 Автомобили выпуска с

39.2 Снимите крышку с зеркала 1 заднего

вида

39.3 Снимите нижнюю и верхнюю накладки

2 с ручки закрытия двери и вывинтите

находящиеся под ними шурупы 3. Автомо-

били выпуска до 2/01 года

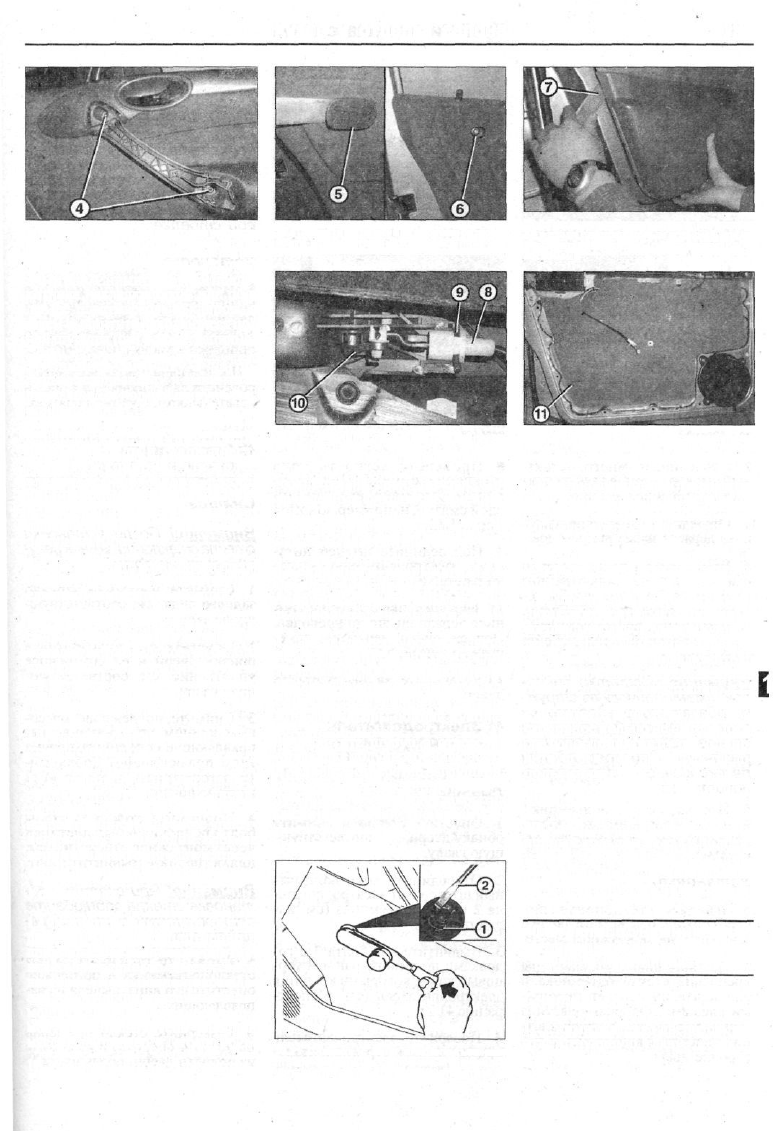

Кузов и отделка салона

187

39.4 Снимите с ручки подлокотника накладку

рукой или поддев её пластмассовым кли-

ном, а затем вывинтите находящиеся под ней

шурупы. Автомобили выпуска с 3/01 года

3/01 года. Снимите с ручки подло-

котника накладку рукой или под-

дев её пластмассовым клином, а

затем вывинтите находящиеся под

ней шурупы (см. иллюстрацию).

5 Снимите заглушку 5 на по-

душке безопасности и вывинтите

находящийся под ней шуруп 6 (см.

иллюстрацию).

6 Подденьте обивку двери

внизу, спереди и сзади пласт-

массовым клином 7 или же из-

влеките её фиксаторы подхо-

дящими плоскогубцами (см.

иллюстрацию). Клин устанав-

ливайте непосредственно воз-

ле фиксатора.

7 Высвободите верх обивки двери

из-под уплотнения и снимите, отсо-

единив от внутренней изоляции.

8 Отсоедините тягу замка 8 от

обивки 9, а затем от рычага 10,

отжав отверткой фиксатор белого

цвета (см. иллюстрацию).

9 Высвободите из обивки двери

динамик высокого тона.

10 Уложите обивку двери на ча-

стую подкладку.

11 Осторожно снимите внут-

реннее уплотнение 11 двери,

разрезав слой клея ножом (см.

иллюстрацию). Уложите уплот-

нение так, чтобы слой клея не

соприкасался с другими пред-

метами и не загрязнялся.

Установка

12 Осторожно закрепите на две-

ри её внутреннее уплотнение и

приклейте его. Если это уплотне-

ние повреждено, то замените его

на новое. Небольшие поврежде-

ния уплотнения устраните с по-

мощью скотча. При необходи-

мости воспользуйтесь клеящей

массой, например, «Terostat 962».
13 Убедитесь, что все фиксаторы

39.6 Подденьте обивку двери внизу, спере-

39.5 Снимите заглушку 5 на подушке безопас-

 ди

 и сзади пластмассовым клином 7 или же

ности и вывинтите находящийся под ней извлеките её фиксаторы подходящими плос-

шуруп 6 когубцами

39.8 Отсоедините тягу 8 внутренней ручки

открытия двери от обивки 9, а затем от

рычага 10, отжав отверткой фиксатор бело-

го цвета

находятся на своих местах. По-

врежденные фиксаторы замените.

14 Закрепите в обивке двери ди-

намик высокого тона.

15 Закрепите на рычаге тягу

внутренней ручки открытия

двери, а затем закрепите её на

тыльной стороне обивки двери.

16 Вставьте верх обивки двери

под уплотнение, а внизу закрепи-

те фиксаторами и надавите на

обивку. При необходимости под-

бейте установленные в отвер-

стия фиксаторы обивки рукой.

17 Ввинтите шуруп в отверстие

на крышке подушки безопасности

и закройте отверстие заглушкой.

18 Привинтите ручку закрытия

двери и установите накладку.

39.21 Снимите с вала стеклоподъемника

стопорное кольцо 1 с помощью специаль-

ного инструмента или поддев отверткой 2

39.11 Осторожно снимите внутреннее уплот-

нение 11 двери, разрезав слой клея ножом

19 Установите на место крышку

наружного зеркала заднего вида.

2 0 Поднимите стекло двери.

Задняя боковая дверь - снятие и

установка ручки стеклоподъемника

21 Снимите с вала стеклоподъем-

ника стопорное кольцо 1 с помощью

специального инструмента илипод-

дев отверткой 2. Съемное приспо-

собление всегда устанавливайте со

стороны ручки стеклоподъемника

(см. стрелку на иллюстрации).
2 2 Снимите ручку с вала. Чтобы

стопорное кольцо не потерялось,

сразу после снятия ручки устано-

вите его в паз на валу стекло-

подъемника.

Установка

2 3 Наденьте ручку вместе со сто-

порным кольцом на вал и подбей-

те ладонью руки до упора. Упор-

ное кольцо должно зайти в паз на

валу стеклоподъемника.

40 Стеклоподъемник

передней двери -

снятие и установка

Снятие

1 Снимите стекло двери, см. со-

ответствующую главу.

188

Кузов и отделка салона

40.4 Рассверлите глухие заклепки (см. стрел-

ки) сверлом на 7 мм

41.2 Отсоединитемногоконтактный штекер 1

от электродвигателя 2 стеклоподъемника

42.3 Снимите, поддев пластмассовым кли-

ном уплотняющие направляющие 1 с окон-

ного проема 2

2 Отсоедините многоконтакт-

ный штекер питания электродви-

гателя стеклоподъемника.

3 Отсоедините от стеклоподъем-

ника держатель жгута проводов.

4 Рассверлите глухие заклепки

(см. стрелки на иллюстрации)

сверлом на 7 мм так, чтобы го-

ловка заклепки выпала. Будьте

осторожны и не просверлите саму

дверь. Остатки заклепки выбейте

пробойником.

Внимание! Остатки закле-

пок и металлическую струж-

ку обязательно удалите из

полости двери. В противном

случае возможно появление

ржавчины. При повреждении

лакокрасочного слоя восста-

новите его.
5 Извлеките стеклоподъемник 1

из полости двери вместе с элект-

родвигателем через нижнее от-

верстие.

Установка

6 Заведите стеклоподъемник

через нижнее отверстие в двери и

закрепите на монтажном месте.

7 Вставьте новые заклепки для

крепления стеклоподъемника и

сплющите их соответствующи-

ми клещами. Опорная пластина

стеклоподъемника должна плот-

но прилегать к внутренней пере-

городке двери.

42.4 Поднимите стекло 3, чтобы болт креп-

ления 4 был доступен через монтажное от-

верстие

8 Проверьте легкость хода

стеклоподъемника. При необ-

ходимости нанесите тонкий

слой смазки, например, «Isoflex

Topas L32».

9 Подсоедините штекер пита-

ния к электродвигателю стекло-

подъемника.

10 Закрепите на стеклоподъем-

нике держатель жгута проводов.

Поврежденный держатель заме-

ните на новый.

11 Установите на место стекло

двери.

41 Электродвигатель

стеклоподъемника -

снятие и установка

Снятие

1 Опустите стекло и снимите

обивку двери, см. соответствую-

щую главу.

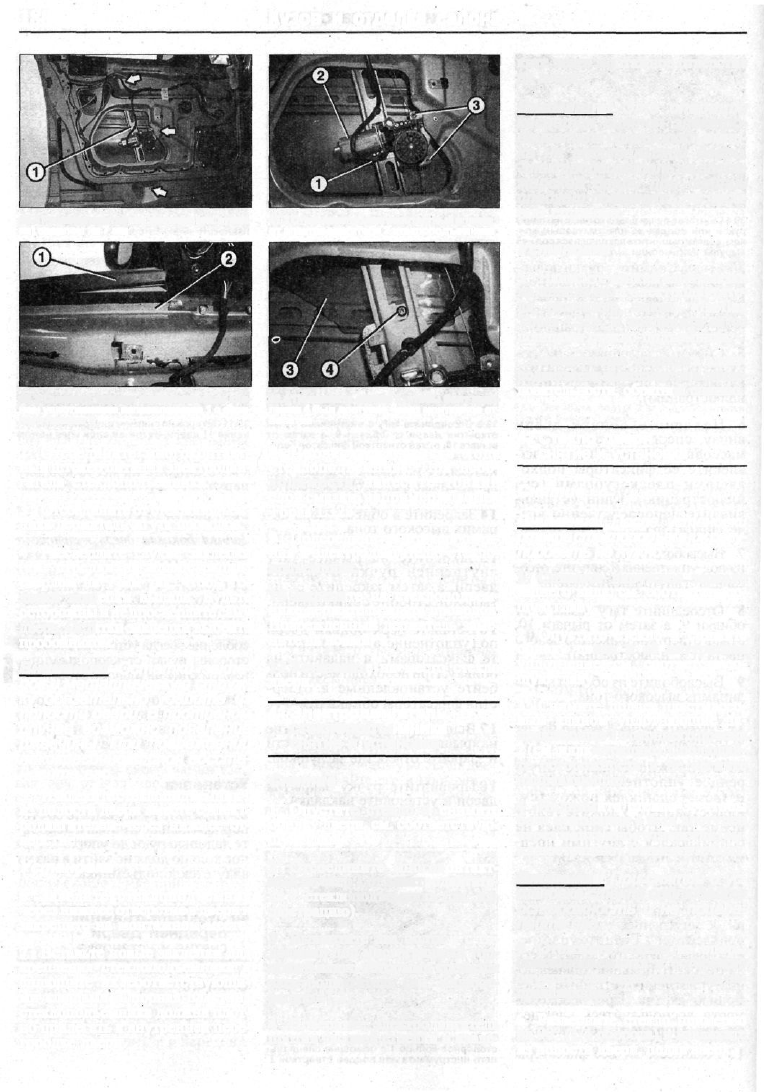

2 Отсоедините многоконтакт-

ный штекер 1 от электродвигате-

ля 2 стеклоподъемника (см. ил-

люстрацию).

3 Вывинтите два болта 3 с го-

ловками под многогранный тор-

цовый ключ, которыми крепится

электродвигатель (см. иллюст-

рацию 41.2).

4 Поверните электродвигатель

против часовой стрелки и извле-

ките через монтажное отверстие

на двери.

Внимание! Эта операция

касается снятия электро-

двигателя стеклоподъемни-

ка на водительской двери.

Электродвигатель на пасса-

жирской двери при снятии

следует повернуть по часо-

вой стрелке.

Установка

5 Нанесите тонкий слой смазки

на шлицы вала электродвигате-

ля, например, смазку «Isoflex

Topas L32», и соедините её со

шлицами стекло-подъемника.

Последующая установка элект-

родвигателя выполняется в после-

довательности, обратной снятию.

42 Стекло двери -

снятие и установка

Снятие

Внимание! После установки

стекла стеклоподъемник регу-

лировать не нужно.

1 Снимите наружное зеркало

заднего вида, см. соответствую-

щую главу.

2 Опустите стекло и снимите

обивку двери и её внутреннее

уплотнение, см. соответствую-

щую главу.

3 Снимите, поддев пластмассо-

вым клином уплотняющие на-

правляющие 1 с оконного проема

2 (см. иллюстрацию). Соблюдай-

те осторожность и не , согните

направляющие.

4 Поднимите стекло 3, чтобы

болт крепления 4 был доступен

через монтажное отверстие (см.

иллюстрацию). Вывинтите болт.

Внимание! При снятии и ус-

тановке стекла соблюдайте

осторожность и не поцара-

пайте его.
5 Отожмите стекло из опоры

стеклоподъемника и осторожно

опустите его вниз, выведя из на-

правляющих.

6 Разверните стекло примерно

на 90° (Г/4 оборота) и извлеките

из полости двери, подав вверх.















содержание   ..  40  41  42  43  44  45 ..
