Кузов и отделка салона

189

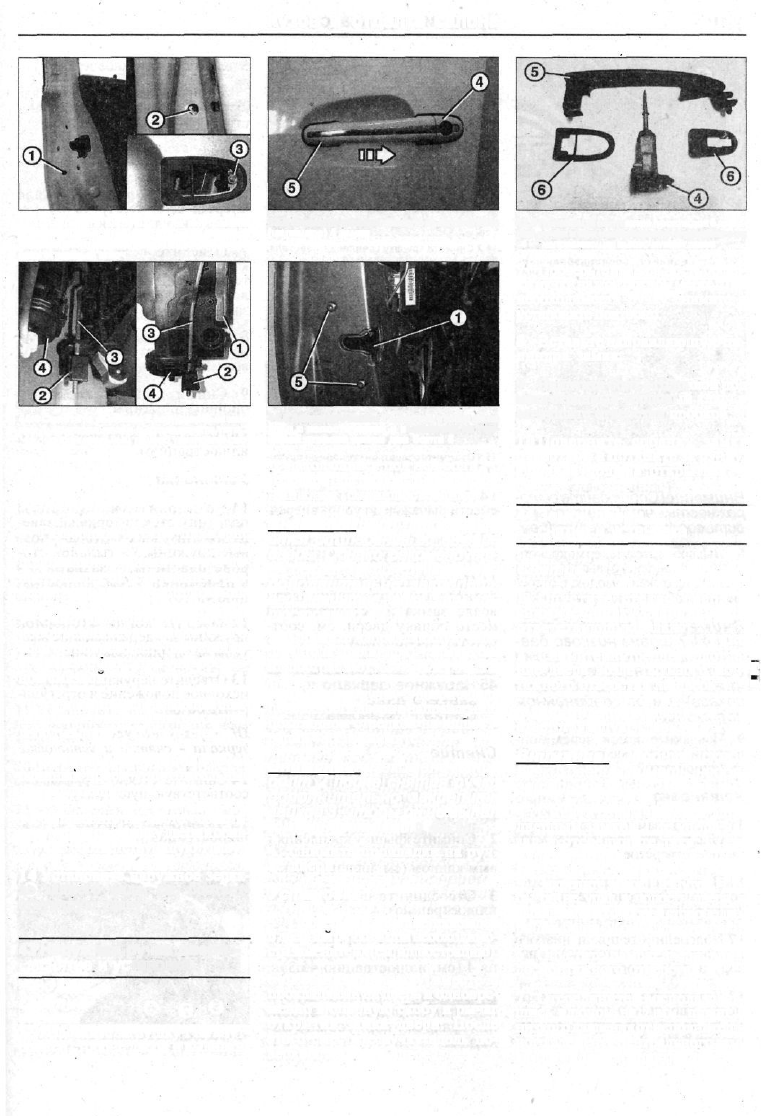

43.1 Извлеките заглушку 1 на внутренней

стороне двери и вывинтите находящийся

под ней болт 2 с головкой под торцовый

многогранный ключ

43.2 Снимите направляющую выключателя

(цилиндра) 4 замка

44.4 Сместите рычажок 2 под дверным зам-

ком 1 до упора назад и отсоедините тяги 3

4 - исполнительный привод центрального

замка

7 Положите стекло так, чтобы оно

не поцарапалось или не разбилось.

Установка

8 Разверните стекло примерно

на 90° (1/4 оборота) и в этом

положении установите его в по-

лость двери, опустите вниз и раз-

верните в монтажное положение.

9 Осмотрите фиксатор на стек-

лоподъемнике и замените его,

если он поврежден. При установ-

ке смажьте фиксатор универсаль-

ной смазкой.

10 Установите направляющие стек-

ла,закрепитеипривинтитеихк стек-

лоподъемнику. Опустите стекло.

12 Осторожно установите на

оконный проем уплотнительные

направляющие.

13 Установите на место гермети-

зирующую прокладку двери и обив-

ку, см. соответствующую главу.

14 Установите наружное зерка-

ло заднего вида, см. соответ-

ствующую главу.

43 Наружная ручка двери -

снятие и установка

Снятие

1 Извлеките заглушку 1 на внут-

ренней стороне двери и вывинти-

44.5 Закрепите замок 1 изнутри, чтобы он не

упал в полость двери и вывинтите на тор-

цовой стороне двери два болта 5

те находящийся под ней болт 2 с

головкойподторцовый многогран-

ный ключ (см. иллюстрацию).

Внимание! Болт предохраня-

ется от падения во внутрь

дверь. Однако рекомендует-

ся после снятия ручки двери

дополнительно закрепить

его, навинтив гайку 3 (см. ил-

люстрацию 43.1).

2 Снимите направляющую вык-

лючателя (цилиндра) 4 замка (см.

иллюстрацию),

3 Сместите ручку 5 двери вдоль

поверхности двери в направлении,

показанном стрелкой на иллюст-

рации 43.2, и снимите.

Внимание! Рекомендуется

болт 2 после снятия ручки

дополнительно закрепить

гайкой 3, чтобы он не выпал

(см. иллюстрацию 43.1).

4 Снимите прокладки на руч-

ке двери.

Установка

5 Проверьте состояние прокладок

6 дверной ручки и при необходимо-

сти замените их (см. иллюстрацию).

6 Установите ручку вместе с

прокладками на дверь и одновре-

менно в опорную скобу и рычаг

открытия замка двери. После

этого сместите ручку вдоль по-

верхности двери вперед.

43.5 Проверьте состояние прокладок 6 двер-

ной ручки и при необходимости замените их

4 - направляющая выключателя замка

5 - ручка двери

7 Проверьте правильность посад-

ки ручки на монтажном месте. При

необходимости ручку снимите и

установите повторно.

8 Вставьте направляющую ци-

линдра замка.

9 Ввинтите болт с головкой под

многогранный торцовый ключ и

заглушите отверстие пробкой.

10 Поверните собачку замка

отверткой и потяните за ручку.

Собачка должна открыться.

44 Замок двери -

снятие и установка

Снятие

1 Опустите стекло двери и

снимите обивку двери, см. со-

ответствующую главу.

2 Снимите внутреннее уплотне-

ние двери возле тыльного мон- С

тажного отверстия на двери. *

3 Снимите ручку двери, см. со-

ответствующую главу.

Внимание! Опорную скобу

ручки двери снимать необя-

зательно.
4 Сместите рычажок 2 под

дверным замком 1 до упора на-

зад и отсоедините тяги 3 (см.

иллюстрацию).

5 Закрепите замок 1 изнутри, что-

бы он не упал в полость двери и

вывинтите наторцрвой стороне две-

ри два болта 5 (см. иллюстрацию).

6 Опустите замок двери вниз,

до монтажного отверстия.

7 Отсоедините, воспользовав-

шись ключом на 7 мм, шланг 6

низкого давления от исполнитель-

ного элемента центрального зам-

ка (см. иллюстрацию).

190

Кузов и отделка салона

44.7 Отсоедините, воспользовавшись

ключом на 7 мм, шланг 6 низкого давления

от исполнительного элемента централь-

ного замка

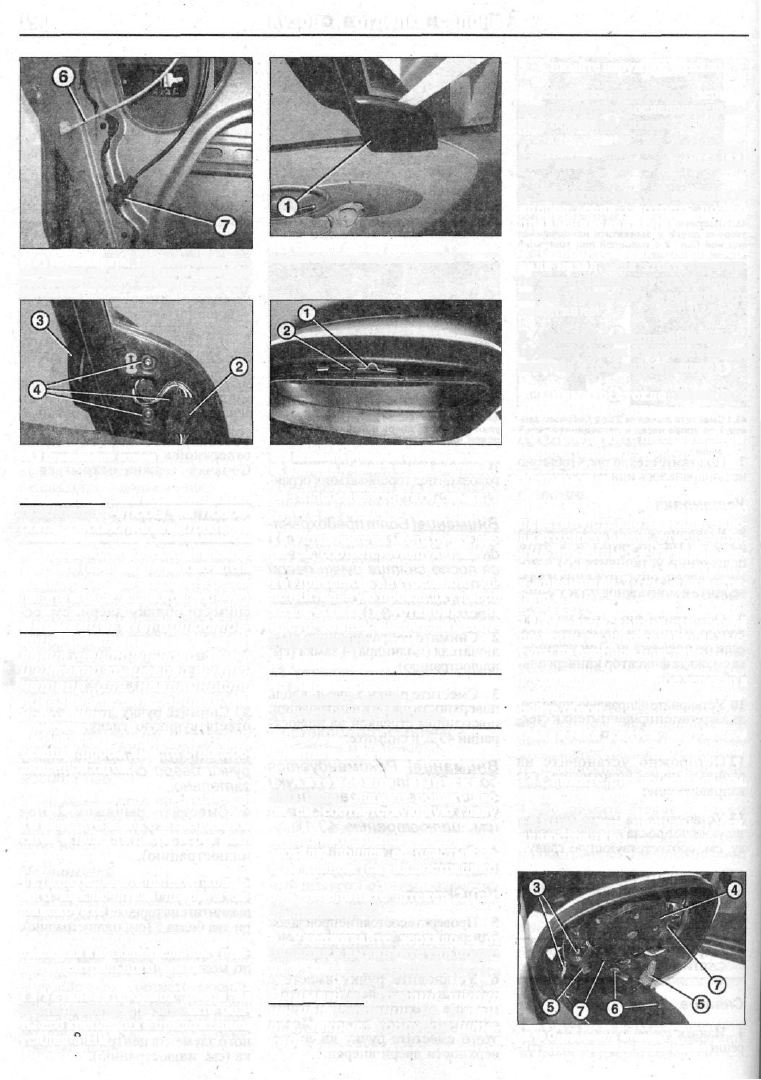

45.2 Снимите крышку крепления 1 зеркала,

поддев её пластмассовым клином

45.3 Отсоедините штекер 2

Внимание! Соблюдайте осто-

рожность, чтобы не повре-

дить соединительный разъем.
8 Высвободите штекер микрокон-

тактного (концевого) выключателя

7 на двери, отжав поводок, и отсое-

дините его (см. иллюстрацию 44.7).

Внимание! На иллюстра-

ции 44.7 шланг низкого дав-

ления центрального замка

и штекер концевого выклю-

чателя для наглядности

показаны в отсоединенном

положении.
9 Извлеките замок через мон-

тажный проем вместе с подсое-

диненной тягой.

Установка

10 Заведите замок с закрепленной

тягой в полость двери через мон-

тажное отверстие.

11 Подсоедините штекер конце-

вого выключателя двери и за-

фиксируйте его.

12 Подсоедините шланг низкого

давления к исполнительному при-

воду центрального замка.

13 Установите замок двери на

место, ввинтите и затяните бол-

ты его крепления с приложением

усилия о Нм.

45.8 Отожмите отверткой стопорную пружи-

ну 1 вверх и выведите из-под выступа 2

14 Подсоедините тяги замка и

смести рычажок до упора вперед.

15 Установите на место ручку две-

ри, см. соответствующую главу.

16 Приклейте внутреннюю уп-

лотнительную прокладку двери

возле замка и установите на

место обивку двери, см. соот-

ветствующую главу.

45 Наружное зеркало

заднего вида -

снятие и установка

Снятие

1 Автомобили выпуска с

3/01 года. Снимите обивку две-

ри, см. соответствующую главу,

2 Снимите крышку крепления 1

зеркала, поддев её пластмассо-

вым клином (см. иллюстрацию).

3 Отсоедините штекер 2 (см.

иллюстрацию).

4 Удерживайте зеркало 3 от

падения и вывинтите три шуру-

па 4 (см. иллюстрацию 45.3).

Внимание! Третий шуруп

на иллюстрации не виден,

т.к. закрыт корпусом ште-

кера 2.

5 Снимите наружное зеркало.

Установка наружного зеркала

выполняется в последовательно-

сти, обратной снятию.

Стекло наружного зеркала зад-

него вида - снятие и установка

6 Отведите наружное зеркало

вперед, если смотреть по на-

правлению движения.

7 Отведите верх стекла зер-

кала назад. Для этого включи-

те зажигание, опустите зерка-

ло до упора вниз и выключите

зажигание.

8 Отожмите отверткой стопорную

пружину 1 вверх и выведите из-под

выступа 2 (см. иллюстрацию).

9 Снимите стекло зеркала с

опорной пластины.

10 Отсоедините штекеры 3 (см.

иллюстрацию).

Установка

11 Установите на опорную

пластину стекло зеркала, заве-

дя его снизу вверх, отведя упор-

ные пружины 5 к тыльной сто-

роне пластины, а захваты 6 -

в приемники 7 (см. иллюстра-

цию 45.10).

12 Заведите концы стопорной

пружины за удерживающие выс-

тупы на опорной пластине.

13 Отведите наружное зеркало в

исходное положение и отрегули-

руйте обзор.

Облицовка конуса наружного

зеркала - снятие и установка

14 Снимите стекло зеркала, см.

соответствующую главу.

15 Вывинтите шурупы 1 (см.

иллюстрацию).

45.10 Отсоедините штекеры 3

4- опорная пластина стекла зеркала

Кузов и отделка салона

191

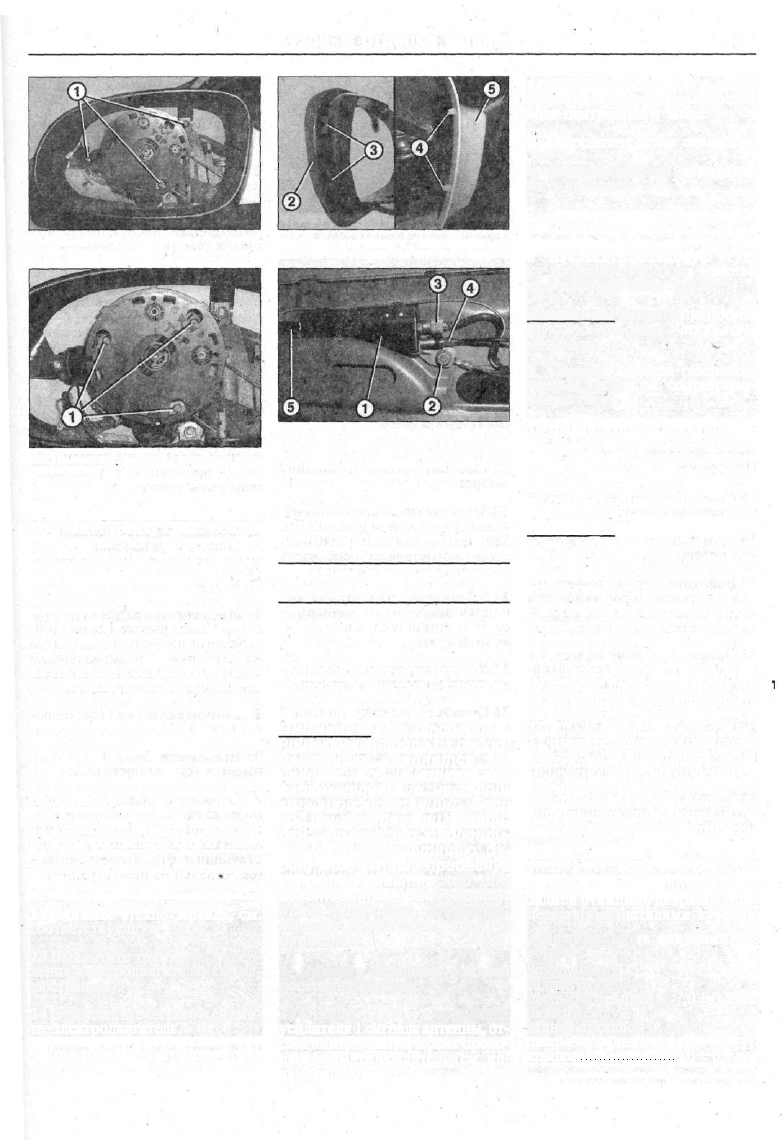

45.15 Вывинтите шурупы 1

45.16 Снимите рамку 2, высвободив два

выступа 3 из упоров 4 на корпусе 5 зеркала

45.23 Вывинтите три болта 1 крепления элек-

тродвигателя

16 Снимите рамку 2, высвободив

два выступа 3 из упоров 4 на кор-

пусе 5 зеркала (см. иллюстрацию).

17 Снимите облицовку с корпуса

зеркала, подавая её со стороны в

сторону. .

Установка

18 Наденьте облицовку на кор-

пус зеркала и зафиксируйте её

возле двери.

19 Установите на место рамку

и зафиксируйте её на облицовке

зеркала.

2 0 Ввинтите шурупы крепления

облицовки.

21 Установите на место стекло зер-

кала, см. соответствующую главу.
Электродвигатель наружного

зеркала - снятие и установка

22 Снимите стекло зеркала, см.

соответствующую главу.

23 Вывинтите три болта 1 креп-

ления электродвигателя (см. ил-

люстрацию).

24 Отсоедините штекер и сними-

те электродвигатель.

Установка электродвигателя

наружного зеркала заднего вида

46.3 Отвинтите гайку 2 крепления усилителя

1 сигнала антенны, отсоедините электричес-

кие провода и снимите усилитель

3 - провод передачи усиленного сигнала

высокой частоты на радиоприемник

4 - провод антенны

5 • провод питания усилителя

от радиоприемника

выполняется в последователь-

ности, обратной снятию.

46 Задняя откидная дверь -

снятие и установка

Снятие

1 Отсоедините от отрицатель-

ного полюса аккумулятора клем-

му провода «массы» (-), выклю-

чив предварительно зажигание.

Внимание! При отсоедине-

нии аккумулятора из радио-

приемника удаляется за-

щитный код, а также все

автоматические настрой-

ки на радиостанции. Если

код неизвестен или не запи-

сан, то ввести радиопри-

емник в эксплуатацию бу-

дет можно лишь прибегнув

к помощи мастерской или

изготовителя радиоприем-

ника. Поэтому предвари-

тельно убедитесь, что код

известен.

2 Снимите облицовку с задней

поперечины крыши.

3 Отвинтите гайку 2 крепления

усилителя 1 сигнала антенны, от-

соедините электрические прово-

да и снимите усилитель (см. ил-

люстрацию).

4 Отсоедините шланг низкого

давления от исполнительного при-

вода центрального замка.

5 Отсоедините шланг омывателя.

6 Высвободите из держателя

жгут проводов.

7 Отсоедините штекеры на зад-

ней откидной двери.

8 Извлеките резиновую втул-

ку жгута проводов из нижней

части поперечины крыши.

Внимание! Закрепите подня-

тую заднюю дверь, чтобы она

не упала.
9 Снимите с двери газонапол-

ненные упоры, см. соответству-

ющую главу.

10 Вывинтите болты 7 с головка-

ми под многогранный торцовый

ключ, снимите заднюю дверь и

положите её на соответствую-

щую подкладку, например, одея-

ло (см. иллюстрацию).

Внимание! При замене пре-

жней задней двери на новую

или при замене петли крепле-

ния двери необходима пере-

установка петель.

Установка задней двери выпол-

няется в последовательности,

обратной снятию.

11 Подсоедините к аккумулято-

ру клемму провода «массы» (-). V

Зажигание при этом должно быть U

выключено.

12 Введите защитный код в ра-

диоприемник и настройте часы.

13 Проверьте зазоры между зад-

ней откидной дверью и прилега-

ющими деталями кузова. При

необходимости пригоните дверь.

Задняя откидная дверь - пригонка

14 Проверьте зазоры между

задней откидной дверью и при-

легающими деталями кузова.

Номинальные значения за-

зоров:
Зазор между

задней откидной

дверью и крышей.... 7,0 ± 0,5 мм

Зазор между

задней откидной

дверью и задним

крылом 6,0 ± 0,5 мм

192

Кузов и отделка салона

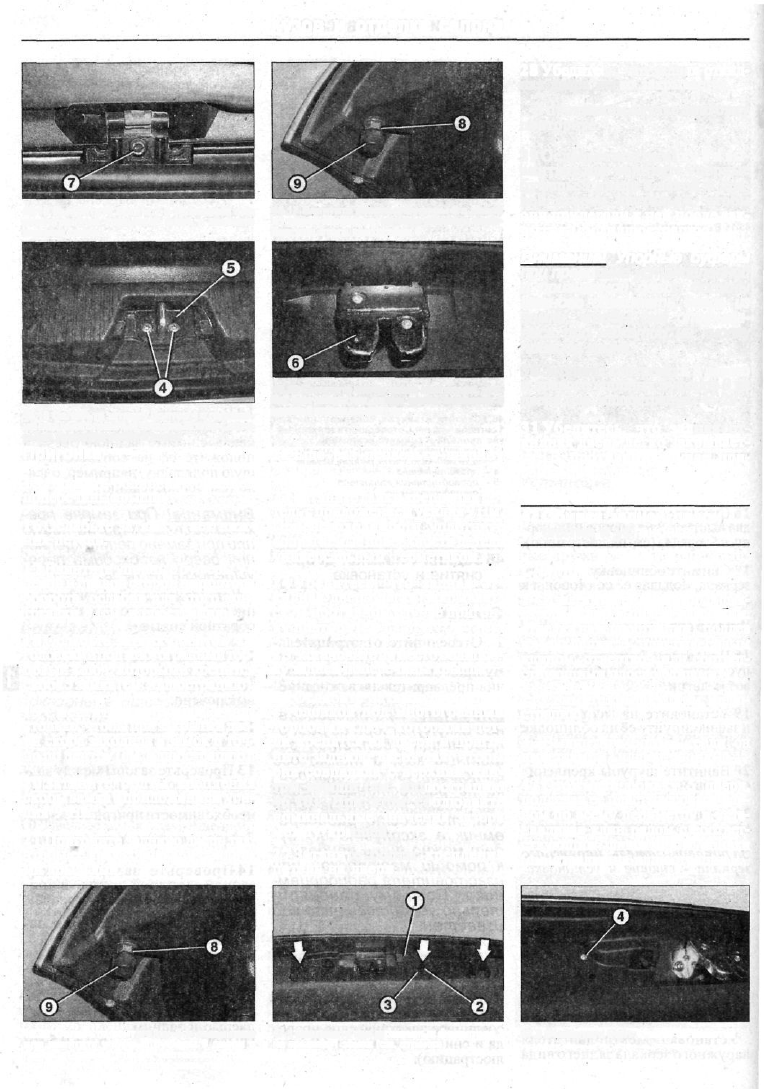

46.10 Вывинтите болты 7 с головками под

многогранный торцовый ключ и снимите

заднюю дверь

46.17 Ввинтите упорные буферы 9 с левой

и правой сторон на полтора оборота, осла-

бив для этого контргайки 8

46.18 Ослабьте затяжку болтов 4 с головка-

ми под многогранный торцовый ключ, кото-

рыми крепится скоба 5 замка

Пригонка

15 Снимите облицовку с задней

поперечины крыши.

16 Ослабьте затяжку гаек ниж-

них петель.

17 Ввинтите упорные'буферы 9 с

левой и правой сторон на полтора

оборота, ослабив для этого кон-

тргайки 8 (см. иллюстрацию).

18 Ослабьте затяжку болтов 4 с

головками под многогранный тор-

цовый ключ, которыми крепится

скоба 5 замка (см. иллюстрацию).

19 Сместите скобу замка на-

столько, чтобы при закрытии две-

ри скоба заходила в замок 6 точ-

но по центру (см. иллюстрацию).

20 Затяните болты крепления

скобы замка с приложением уси-

лия 9 Нм.

21 Пригоните заднюю дверь так,

чтобы её края совпадали с задни-

ми крыльями.

46.19 Сместите скобу замка настолько, что-

бы при закрытии двери скоба заходила в

замок 6 точно по центру

22 Еще раз проверьте ширину

зазоров.

23 Затяните гайки крепления пе-

тель с приложением усилия 9 Нм.

При необходимости уплотните

сопрягаемые поверхности петель

универсальным герметиком.

24 Убедитесь, что задняя от-

кидная дверь легко закрывает-

ся. В противном случае пригон-

ку повторите.

2 5 Установите на место облицов-

ку задней поперечины крыши.

2 6 Ослабьте затяжку болтов 7

с головкой под многогранный

торцовый ключ, которыми пет-

ли крепятся на двери и приго-

ните заднюю дверь так, чтобы

она совпадала с верхним кан-

том крыши (см. иллюстрацию

46.10). При этом соблюдайте

номинальные значения зазора

между крышей.
27 Затяните болты крепления

петель на двери.

28 Убедитесь, что задняя откид-

ная дверь легко закрывается.

В противном случае пригонку

повторите.

29 Ослабьте контргайку 8 и вы-

винтите или ввинтите упорные

буферы 9 двери с левой и пра-

вой сторон настолько, чтобы

они прилегали к ней после зак-

рытия (см. иллюстрацию).

Внимание! Упорные буферы

при правильно установленной

и пригнанной двери должны

немного отжимать дверь из

замка, чтобы она открыва-

лась при нажатии на кнопку

привода замка.
3 0 Затяните контргайки 8 левого

и правого упорных буферов 9 на

двери (см. иллюстрацию 46.29).

31 Убедитесь, что задняя от-

кидная дверь легко закрывает-

ся. В противном случае при-

гонку повторите.

47 Обивка задней двери -

снятие и установка

Снятие

1 Извлеките три разжимных фик-

сатора 2 на крышке 1 замка (см.

стрелки на иллюстрации), поддев

их заклепки 3 пластмассовым

клином, отверткой или соответ-

ствующими плоскогубцами.

2 Снимите крышку 1 (см. иллю-

страцию 47.1).

3 Вывинтите болт 4, если он

имеется (см. иллюстрацию).

4 Отожмите обивку 5 двери,

поддевая её пластмассовым кли-

ном по всему периметру и уста-

навливая клин рядом с соответ-

ствующим фиксатором обивки

(см. стрелки на иллюстрации).

46.29 Ослабьте контргайку 8 и вывинтите

или ввинтите упорные буферы 9 двери с

левой и правой сторон настолько, чтобы

они прилегали к ней после закрытия

47.1 Извлеките три разжимных фиксатора 2

на крышке 1 замка (см. стрелки)

47.3 Вывинтите болт 4, если он имеется





















содержание   ..  40  41  42  43  44  45  46  ..
