Mercedes A W-168. Руководство - часть 43





Кузов и отделка салона

181

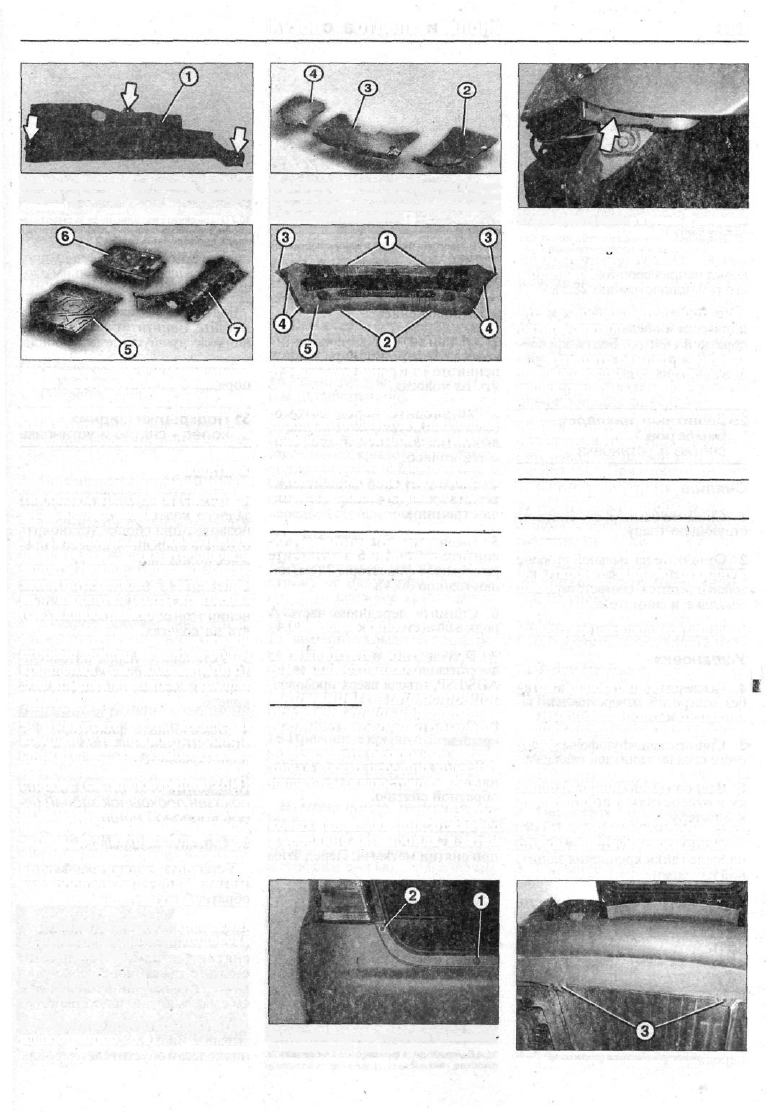

26.2 Снимите защитную крышку 1 впереди

справа, вывинтив болты крепления (см.

стрелки)

26.3 Снимите сначала защиту днища 2 впере-

ди слева, затем по середине 3, а затем справа

4, вывинтив болты крепления. Автомобили

с дизельным двигателем

26.4 Снимите крышку 5 на правой стороне

днища, вывинтив болты крепления

и установите его на подставоч-

ные козлы.

2 Автомобили с бензиновым

двигателем. Снимите защитную

крышку 1 впереди справа, вывин-

тив болты крепления (см. стрел-

ки на иллюстрации).

3 Автомобили с дизельным

двигателем. Снимите сначала

защиту днища 2 впереди слева,

затем по середине 3, а затем спра-

ва 4, вывинтив болты крепления

(см. иллюстрацию).
4 Снимите крышку 5 на правой

стороне днища, вывинтив болты

крепления (см. иллюстрацию).

Эта крышка крепится к крышке

на левой стороне.

5 Вывинтите болты крепления

крышки 6 на правой стороне и

снимите её. Эта крышка также

соединена с крышкой на левой

стороне (см. иллюстрацию 26.4).

6 Отсоедините трубу выпуска

ОГ по месту установки катали-

затора, а у автомобилей с ди-

зельным двигателем - возле пер-

вого катализатора и

высвободите ее из подвески, см.

соответствующую главу.
7 Вывинтите болты крепления

и снимите кронштейн подвески

трубы выпуска ОГ.

8 Отвинтите гайку на топлив-

ном баке.

9 Снимите левую крышку 7 (см.

иллюстрацию 26.4).

27.2 Вывинтите болты 1, 2 и 3

Установка защиты двигателя и

днища выполняется в последова-

тельности, обратной снятию.

Гайка крепления левой крышки

к топливному баку затягивается

с приложением усилия 30 Нм.

27 Передний бампер -

снятие и установка

Снятие

1 Откройте капот.

2 Вывинтите болты 1, 2 и 3

(см. иллюстрацию).

Внимание! На иллюстрации

показана тыльная сторона

снятого переднего бампера.

3 Извлеките разжимные фикса-

торы 4 в обеих передних колесных

нишах (см. иллюстрацию 27.2).

4 Высвободите бампер 5 из бо-

ковых направляющих, отжав его

к середине автомобиля, а затем

27.5 Закрепите бампер в боковых направля-

ющих (см. стрелку)

снимите, действуя вдвоем с по-

мощником.

Установка бампера выполня-

ется в последовательности, об-

ратной снятию.

5 Закрепите бампер в боковых

направляющих (см. стрелку на

иллюстрации).

Момент затяжки болтов креп-

ления бампера к поперечине со-

ставляет 3 Нм.

28 Задний бампер -

снятие и установка

Снятие

1 Откройте заднюю откидную

дверь.

2 Снимите четыре заглушки 1 и

вывинтите находящиеся под ними

болты (см. иллюстрацию).

3 Вывинтите два нижних болта I
3 (см. иллюстрацию).
4 Вывинтите болты крепления

задних подкрылков и отсоедини-

те их.

5 Вывинтите в каждой колесной

нише по одному болту 4 (см. ил-

люстрацию).

6 Подайте бампер с обеих его

сторон, действуя вдвоем с помощ-

28.2 Снимите четыре заглушки 1 и вывинти

те находящиеся под ними болты

28.3 Вывинтите два нижних болта 3

182

Кузов и отделка салона

28.5 Вывинтите в каждой колесной нише по

одному болту 4

ником, назад, высвободите из бо-

ковых направляющих 5 и снимите

его (см. иллюстрацию 28.5).

Установка заднего бампера вы-

полняется в последовательности,

обратной снятию. Болты крепле-

ния бампера затягиваются с при-

ложением усилия 3 Нм.

29 Защитные накладки

бамперов -

снятие и установка

Снятие

1 Снимите бампер, см. соответ-

ствующую главу.

2 Отвинтите на тыльной стороне

бампера четыре плоских гайки, ко-

торой крепится соответствующая

накладка, и снимите её.

3 Удалите с накладки слой клея.

Установка

4 Высверлите в новом бампере

без отверстий отверстия для за-

щитных накладок.

5 Снимитезащитнуюфольгускле-

евого слоя на защитной накладке.

6 Закрепите защитную наклад-

ку в отверстиях и прижмите её

к бамперу.

7 Навинтите и затяните рукой

плоские гайки крепления защит-

ной накладки.

_

8 Установите бампер на место,

см. соответствующую главу.

30 Подкрылок переднего

колеса - снятие и

установка

Снятие

1 Отметьте краской положение

переднего колеса на ступице. Это

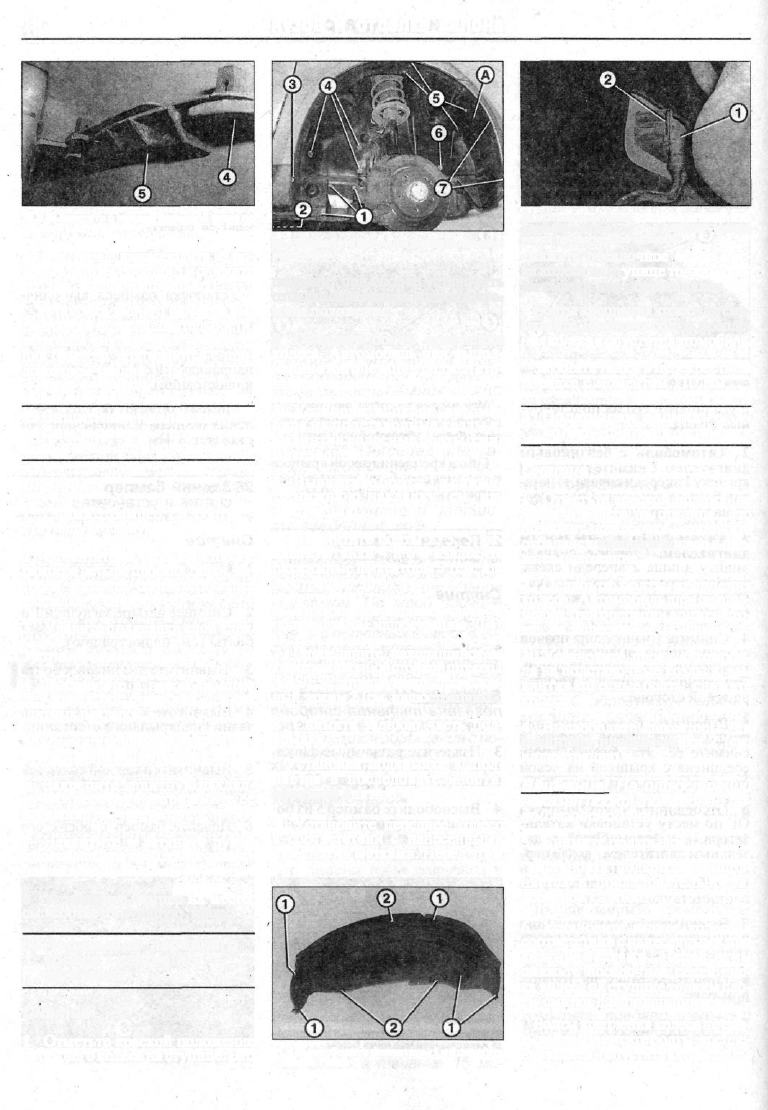

30.4 Вывинтите болты 1 и снимите нижнюю

накладку

позволит при сборке установить

отбалансированное колесо в пре-

жнее положение.

2 Ослабьте болты крепления

колеса. Автомобиль при выпол-

нении этой операции должен сто-

ять на колесах.

3 Установите перед автомо-

биля на подставочные козлы и,

вывинтив колесные болты, сни-

мите колесо.

4 Вывинтите болты 1 и сними-

те нижнюю накладку (см. ил-

люстрацию).

5 Вывинтите болты 2, 3, 5, от-

винтите гайки 4 и 6 и извлеките

разжимные фиксаторы 7 (см. ил-

люстрацию 30.4).

6 Снимите переднюю часть А

подкрылка (см. иллюстрацию 30.4).

7 Отсоедините находящийся за

амортизационной стойкой штекер 1

ABS/ESP, отведя вверх проволоч-

ный зажим 2 (см. иллюстрацию).

8 Снимите заднюю часть под-

крылка.

Установка подкрылка выпол-

няется в последовательности,

обратной снятию.

9 Установите переднее колесо

в соответствии с нанесенными

при снятии метками. Перед этим

30.7 Отсоедините находящийся за амортиза-

ционной стойкой штекер 1 ABS/ESP, отведя

вверх проволочный зажим 2

смажьте посадочное седло дис-

ка колеса на ступице тонким сло-

ем смазки для подшипников.

Болты крепления колеса не сма-

зывайте. Ввинтите болты крепле-

ния колеса и опустите автомобиль.

Затяните гайки в перекрестном

порядке с моментом ПО Нм.

31 Подкрылки задних

колес - снятие и установка

31.4 Высвободите фиксаторы 1 и отвинтите

плоские гайки 2

Снятие

1 Отметьте краской положение

заднего колеса на ступице. Это

позволит при сборке установить

отбалансированное колесо в пре-

жнее положение.

2 Ослабьте болты крепления

колеса. Автомобиль при выпол-

нении этой операции должен сто-

ять на колесах.

3 Установите перед автомоби-

ля на подставочные козлы и, вы-

винтив колесные болты, снимите

колесо.

4 Высвободите фиксаторы 1 и

отвинтите плоские гайки 2 (см.

иллюстрацию).

Внимание! На иллюстрации

показан подкрылок задней ле-

вой колесной ниши.

5 Снимите подкрылок.

Установка подкрылка выпол-

няется в последовательности,

обратной снятию.

6 Установите заднее колесо в

соответствии с нанесенными при

снятии метками. Перед этим

смажьте посадочное седло дис-

ка колеса на ступице тонким сло-

ем смазки для подшипников.

Болты крепления колеса не сма-

зывайте. Ввинтите болты крепле-

ния колеса и опустите автомобиль.

Кузов и отделка салона

183

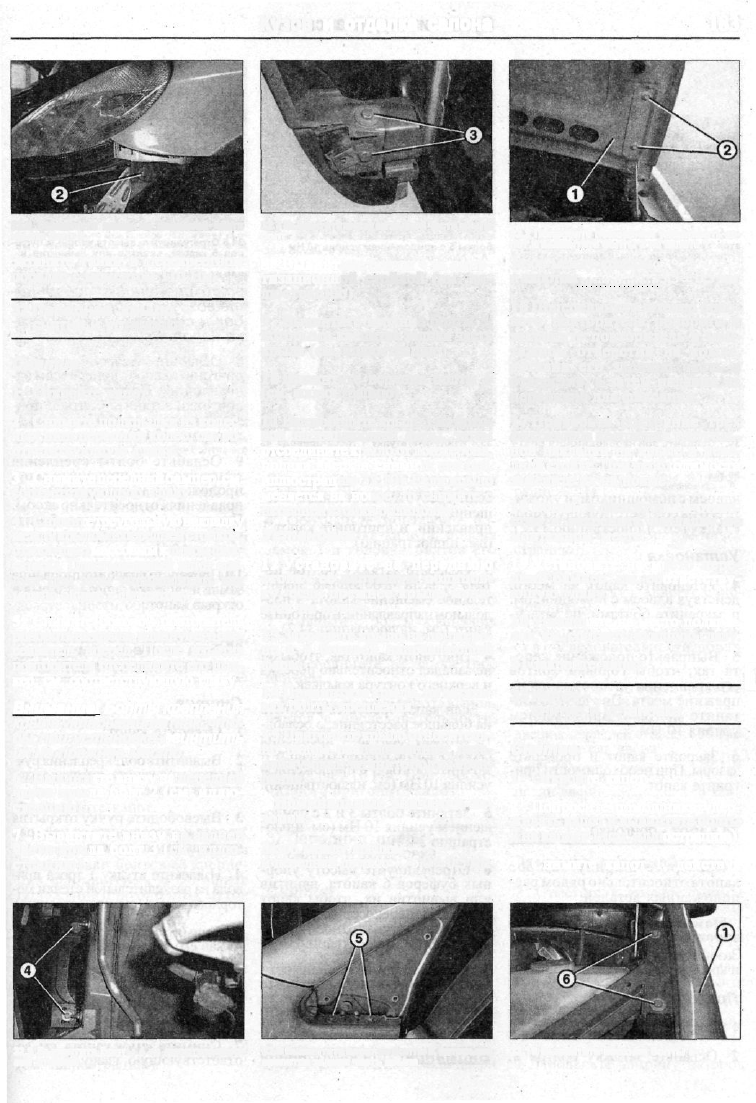

32.6 Вывинтите внизу на передней части

крыла болт 2

Затяните гайки в перекрестном

порядке с моментом 110 Нм.

32 Переднее крыло -

снятие и установка

Снятие

1 Откройте капот.

2 Снимите подкрылки из колес-

ных ниш передних колес, см. со-

ответствующую главу.

3 Снимите передний бампер, см.

соответствующую главу.

4 Снимитетреугольнуюнакладку

между крылом и передней стойкой,

отжав пластмассовым клином фик-

саторы. Пластмассовый клин сле-

дует при этом устанавливать как

можно ближе к фиксатору.

5 Снимите боковой повторитель

поворотанакрыле, сдвинув егорас-

сеиватель вперед. После изъятия

повторителя отсоедините его ште-

кер, см. соответствующую главу.

Внимание! Болты крепления

крыла укладывайте так, что-

бы при установке ввинтить

их на прежнее место.
6 Вывинтите внизу на передней

части крыла болт 2 (см. иллю-

страцию).

7 Вывинтите внизу на задней

части крыла болт 3 (см. иллю-

страцию).

32.7 Вывинтите внизу на задней части крыла

болт 3

8 Вывинтите болты 4 за амор-

тизационной стойкой (см. ил-

люстрацию).

9 Вывинтите верхние болты 5,

которыми крепится задняя часть

крыла (см. иллюстрацию).

10 Вывинтите верхние болты 6

(см. иллюстрацию).

11 Высвободите крыло 1 из боко-

вой направляющей фары, затем

отсоедините крыло от лонжерона,

подняв вверх и снимите его (см.

иллюстрацию 32.10). Если крыло

меняется на новое, то снимите с

передней стойки облицовку.

Установка

12 Установите на переднюю

стойку её наружную облицов-

ку, если прежнее крыло меня-

ется на новое.

13 Закрепите крыло на лонжеро-

не и в боковой направляющей

фары.

14 Привинтите крыло, не затяги-

вая болты крепления.

15 Пригоните крыло относитель-

но рядом расположенных дета-

лей кузова и затяните болты креп-

ления.

Номинальные значения за-

зоров:

Зазор между крылом
и передней дверью ... 5,0 ± 0,5 мм

33.2 Попросите помощника удерживать ка-

пот и вывинтите болты 2 на капоте 1

Зазор между крылом
и капотом 3,5 ± 0,5 мм

16 Подсоедините штекер боко-

вого повторителя поворота и

закрепите повторитель в мон-

тажном отверстии на крыле,

вставив его заднюю часть в

отверстие, а затем надавив на

переднюю для фиксации.

17 Проверьте состояние трех

фиксаторов крепления треуголь-

ной накладки на крыле и пере-

дней стойке. При необходимости

замените их на новые.

18 Вставьте фиксаторы в отвер-

стия и закрепите накладку на

монтажном месте.

19 Установите на место пере-

дний бампер, см. соответству-

ющую главу.

2 0 Установите на место подкры-

лок, см. соответствующую главу.

21 Закройте капот.

33 Капот -

снятие и установка

Снятие

1 Откройте капот.

2 Попросите помощника удер-

живать капот и вывинтите болты

2 на капоте 1 (см. иллюстрацию).

3 Снимите капот 1, действуя

Е

32.8 Вывинтите болты 4 за амортизацион-

ной стойкой

32.9 Вывинтите верхние болты 5, которыми

крепится задняя часть крыла

32.10 Вывинтите верхние болты 6

184

Кузов и отделка салона

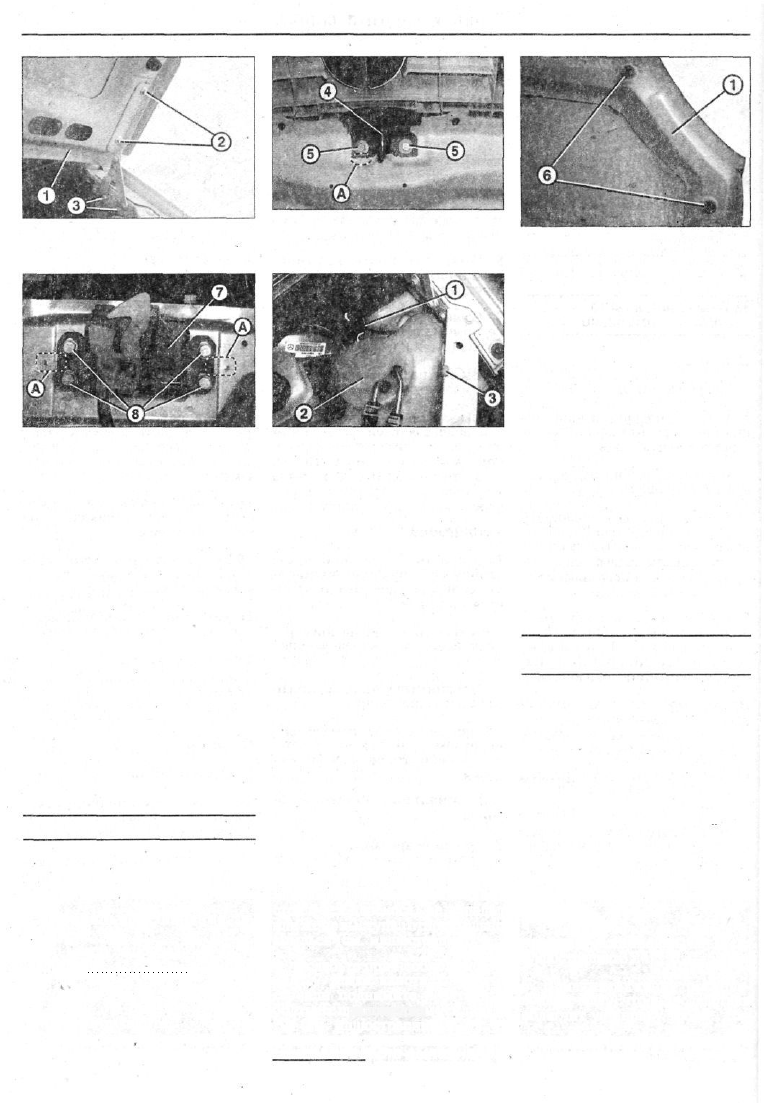

34.2 Ослабьте затяжку болтов 2, если требу-

ется небольшое смещение капота в про-

дольном направлении, и пригоните капот 1

34.4 Ослабьте затяжку болтов 4 крепления

скобы капота, пригоните капот и затяните

болты 5 с приложением усилия 10 Нм

А - пригоночные метки

34.7 Ослабьте при необходимости болт 7

замка капота, опустите его или поднимите

и затяните болты 8 с приложением усилия

10 Нм

А - пригоночные метки

вдвоем с помощником, и уложи-

те его на соответствующую под-

кладку (см. иллюстрацию 33.2).

Установка

4 Установите капот на место,

действуя вдвоем с помощником,

и закрепите болтами, не затяги-

вая их. ,

5 Выправьте положение капо-

та так, чтобы головки болтов

его крепления установились на

прежние места. После этого за-

тяните болты с приложением

усилия 10 Нм.
6 .Закройте капот и проверьте

зазоры. При необходимости при-

гоните капот.

34 Капот - пригонка

Проверьте ширину зазоров

капота относительно рядом рас-

положенных деталей.

Номинальное значение за-

зоров:
Зазор между капотом
и крылом 3,5±0,5мм

Пригонка

1 Откройте капот.

2 Ослабьте затяжку болтов 2,

35.4 Извлеките втулку 1 троса привода из

разделительной стенки моторного отсека

если требуется небольшое сме-

щение капота в продольном на-

правлении, и пригоните капот 1

(см. иллюстрацию).

3 Ослабьте затяжку болтов пе-

тель 3, если необходимо значи-

тельное смещение капота в про-

дольном направлении, и пригоните

капот (см. иллюстрацию 34.2).

4 Пригоните капот так, чтобы он

не западал относительно передка

и верхнего контура крыльев.

Если капот требуется сместить

на большое расстояние, о ослабь-

те затяжку болтов 4 крепления

скобы капота, пригоните капот и

затяните болты 5 с приложением

усилия 10 Нм (см. иллюстрацию).

5 Затяните болты 3 и 2 с прило-

жением усилия 10 Нм (см. иллю-

страцию 34.2).

6 Отрегулируйте высоту упор-

ных буферов 6 капота, ввинтив

или вывинтив их, чтобы капот

стоял без перекоса, не западал

или же не выступал относительно

крыльев (см. иллюстрацию).
7 Ослабьте при необходимости

болт 7 замка капота, опустите

его или поднимите и затяните

болты 8 с приложением усилия 10

Нм (см. иллюстрацию).

Внимание! Для выполнения

34.6 Отрегулируйте высоту упорных буфе-

ров 6 капота, ввинтив или вывинтив их,

чтобы капот стоял без перекоса, не западал

или же не выступал относительно крыльев

этой операции отсоедини-

те воздухозаборный патру-

бок и снимите крышку зам-

ка капота.
8 Ослабьте затяжку болтов 2 и

пригоните капот в поперечном на-

правлении. После завершения

пригонки затяните болты с при-

ложением усилия 10 Нм (см. ил-

люстрацию34.7).

9 Ослабьте болты крепления

замка капота и пригоните его в

продольном и поперечном на-

правлениях относительно скобы.

После этого затяните болты

крепления замка с приложением

усилия 10 Нм.

10 Проверьте функционирование

замка и защелки капота, закрыв и

открыв капот.

35 Тяга привода замка

капота - снятие и установка

Снятие

1 Откройте капот.

2 Вывинтите болт крепления руч-

ки открытия капота, которая нахо-

дится в салоне.

3 Высвободите ручку открытия

капота и отсоедините от нее трос

привода замка капота.

4 Извлеките втулку 1 троса при-

вода из разделительной стенки мо-

торного отсека (см. иллюстрацию).

5 Снимите бачок омывателя 2,

отжав его зажимной рычаг 3 (см.

иллюстрацию 35.4).

6 Привяжите к концу троса при-

вода бечевку, что в последствии

облегчит установку троса.

7 Снимите замок капота, см. со-

ответствующую главу.













содержание   ..  40  41  42  43  44
