СБОРКА СЕКЦИИ ТНВД ДВИГАТЕЛЯ КамАЗ-740

СБОРКА СЕКЦИИ ТНВД ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 21,0 чел. мин.
55. Установить в корпус 14 (рис. 5) секции ТНВД поворотную втулку 10 плунжера, установить уплотнительные кольца 12 на корпус 14 плунжерной пары, собрать плунжерную пару и установить ее в корпус 14 секции, установить пружину 20, тарелку 21 пружины толкателя. При установке плунжерной пары совместить продольный паз втулки плунжера с фиксатором корпуса секции, плунжер устанавливается меткой на хвостовике в сторону отсечного отверстия втулки. (Верстак слесарный).

56. Установить в корпус 14 секции втулку 16 нагнетательного клапана, кольцо уплотнительное 2, седло клапана 3, клапан 4, регулировочные шайбы 6, упор пружины 8, завернуть штуцер 9 ТНВД. (Ключ гаечный 19 мм).

СБОРКА ТОПЛИВНОГО НАСОСА ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 86,0 чел. мин.

57. Завернуть шпильки 12 (рис. 4) крепления секций ТНВД в корпус ТНВД. (Шпильковерт).

58. Установить в корпус 28 (рис. 1) клапана шарик 37, направляющую клапана 29, две шайбы регулировочные 36, прокладку 31, ввернуть пробку 32 клапана перепускного. Регулировку клапана производить при испытании ТНВД. (Ключ гаечный 14 мм).

59. Установить ввертыш с прокладкой в корпус ТНВД, ввернуть перепускной клапан в сборе в ввертыш. (Ключи гаечные 17 мм).

60. Установить на кулачковый вал 21 (рис. 4) шайбы 22, запрессовать внутренние кольца 23 конических подшипников на кулачковый вал, установить вал в корпус 4. (Приспособление для установки подшипников кулачкового вала (рис. 8)).

61. Запрессовать в переднюю крышку 14 подшипника сальник 15, запрессовать в в крышки 2 и 14 корпуса ТНВД наружные кольца 3 подшипников кулачкового вала. (Молоток медный, оправка Д=30 мм, L = 100 мм).

62. Установить на переднюю крышку 14 уплотнительное кольцо 13, регулировочные прокладки 17, 18, 19, установить переднюю 14 и заднюю 2 крышки подшипников в корпус ТНВД и завернуть винты 1 и 16. Свободный ход кулачкового вала 21 должен быть не более 0,1 мм. Свободный ход регулируется подбором толщины регулировочных прокладок 17—19 под передней крышкой 14. (Отвертка с крестообразным шлицем, микрометр, штатив, индикатор).

63. Установить ролик 65 (рис. 1) на втулку 66, вставить в толкатель 63 плунжера, запрессовать ось 68 ролика в толкатель плунжера, запрессовать штифты 69, установить сухарь 67, вставить пяту 64 толкателя. (Молоток).

64. Установить толкатель 63 в сборе, штифт 44 установочный в секцию ТНВД, установить секции в корпус 9 ТНВД, стопорные шайбы 73, плоские шайбы 75 и завернуть гайки 72 с пружинными шайбами 74 крепления секций. (Головка Сменная 17 мм, вороток).

65. Установить шайбу 25 (рис. 2) на ось 26 рычага стартовой пружины. Установить рЫчаг 18 (рис. 1) реек в сборе с рычагом 24 (рис. 2) стартовой пружины, установить пружину 28 и зашплинтовать рычаг реек. (Пассатижи).

66. Установить рейки 5 и 77 (рис. 1) и зафиксировать их. (Отвертка 6,5 мм).

67. Установить четыре втулки 24 реек, завернуть стопорные винты 11 крепления втулки рейки с задней стороны в корпусе.(Отвертка 6,5 мм).

68. Установить кольца уплотнительные 25 на пробки 24 реек и завернуть пробки 26. (Ключ гаечный 32 мм).

69. Установить на задний конец кулачкового вала упорную втулку 47 (рис. 2), установить ведущую шестерню 48, в шестерню установить две вставки 49, четыре сухаря 50, запрессовать шпонку 51, установить фланец 52 ведущей шестерни, запрессовать эксцентрик 53 привода насоса топливоподкачивающего, установить стопорную шайбу 54, завернуть гайку 55 и застопори+ь ее подогнув на грани гайки усики стопорной шайбы. (Молоток, оправка Де„ = 18 мм Днар=30 мм L=100 мм, зубило).

70. Установить в промежуточную шестерню 43 стопорное кольцо 42, запрессовать подшипник 41, установить распорную шайбу 44, запрессовать подшипник 41, установить промежуточную шестерню 43 на ось 40 промежуточной шестерни, установить шайбу 45, завернуть гайку 46 и зашплинтовать ее шплинтом 39. (Пассатижи специальные, бородок, молоток, ключ гаечный 13 мм, пассатижи).

71. Установить на грузы ролики, запрессовать ось 37 (рис. 3) ролика, втулки 5 грузов, установить грузы 6 на державку грузов 3, запрессовать оси 4 грузов, установить на державку кольцо 38 (рис. 2) стопорное, установить прокладки 13, запрессовать подшипники 12, вставить державку грузов в сборе в корпус ТНВД и установить стопорное кольцо в канавку. (Молоток, оправка Двн = 31 мм Диар=40 мм L=100 мм, оправка Дви = 18 мм Днар=30 мм L = 100 мм, пассатижи специальные).

72. Завернуть на болт 36 регулировочный подачи топлива две ограничивающие гайки 37, завернуть болт 36 в развале ТНВД, завернуть гайку. Длина болта регулировки подачи топлива внутри развала должна быть 55±0,2 мм. Измерять от головки болта до наружной плоскости корпуса по оси болта. Зазор между корпусом насоса и ограничивающей гайкой должен быть 0,8—1 мм. Болт и ограничитель тщательно застопорить. Размер определяющий расстояние между точкой приложения главной пружины и образующей оси рычагов, должен быть 52+0,5 мм. (Ключ гаечный 10 мм, штангенциркуль ШЦ-1).

73. Установить корректор 27 (рис. 3) подачи топлива в рычаг 36 регулятора, пружину 29 корректора, завернуть корпус 30 корректора, завернуть гайку 31 корпуса, установить шайбу 33, завернуть гайку 32 корректора подачи топлива и зашплинтовать шплинтом 28. (Ключ гаечный 22 мм, 10 мм, пассатижи).

74. Установить на пяту упорную 10 рычаг 12 регулятора подачи топлива, запрессовать втулку 18 рычагов, палец 14. (Молоток, оправка Д=6,5 мм L=20 мм Д=8 мм L=60 мм).

75. Установить на муфту 9 грузов подшипник 8 муфты грузов, стопорное кольцо 7, втулку муфты грузов, установить муфту грузов в развал корпуса ТНВД. (Отвертка 4 мм).

76. Установить в развал корпуса ТНВД втулку дистанционную, шайбу оси рычагов, рычаг 16 муфты грузов, пружину 27 (рис. 2) регулятора, рычаг 23 пружины регулятора. (Отвертка 4,0 мм).

77. Установить ось 26 рычагов регулятора.

78. Установить трубку 1 (рис. 3) подвода смазки в державку грузов, установить прокладку 11 (рис. 2) задней крышки 2 регулятора, установить крышку 2 в сборе, завернуть винты 1 и 5 спружинны-ми 6 и плоскими 7 шайбами крепления задней крышки регулятора. (Отвертка 6,5 мм).

79. Установить в корпус ТНВД два установочных штифта 29, прокладку 19 крышки регулятора с рычагами, крышку 18 в сборе, завернуть болты 15 с пружинными шайбами 16 и 17 крепления крышки регулятора. Шплинтовать после испытания. (Вороток, головка сменная 10 мм).

80. Установить топливоподкачивающий насос и завернуть гайки с пружинными шайбами. (Ключ гаечный 13 мм).

81. Установить защитные кожухи 15 (рис. 1) секций ТНВД, завернуть винты 13 и 16. (Отвертка 8,0 мм).

82. Запрессовать на вал кулачковый сегментную шпонку 40, установить муфту 33 опережения впрыска топлива, завернуть кольцевую гайку 35 с пружинной шайбой 34 крепления муфты. Момент затяжки кольцевой гайки должен быть 100-120 Н.м (10-12 кгс.м). (Молоток, приспособление для снятия, разборки и сборки муфты опережения впрыска топлива, ключ динамометрический мод. ПИМ-1754).

83. Снять ТНВД с приспособления для испытания и регулировок.

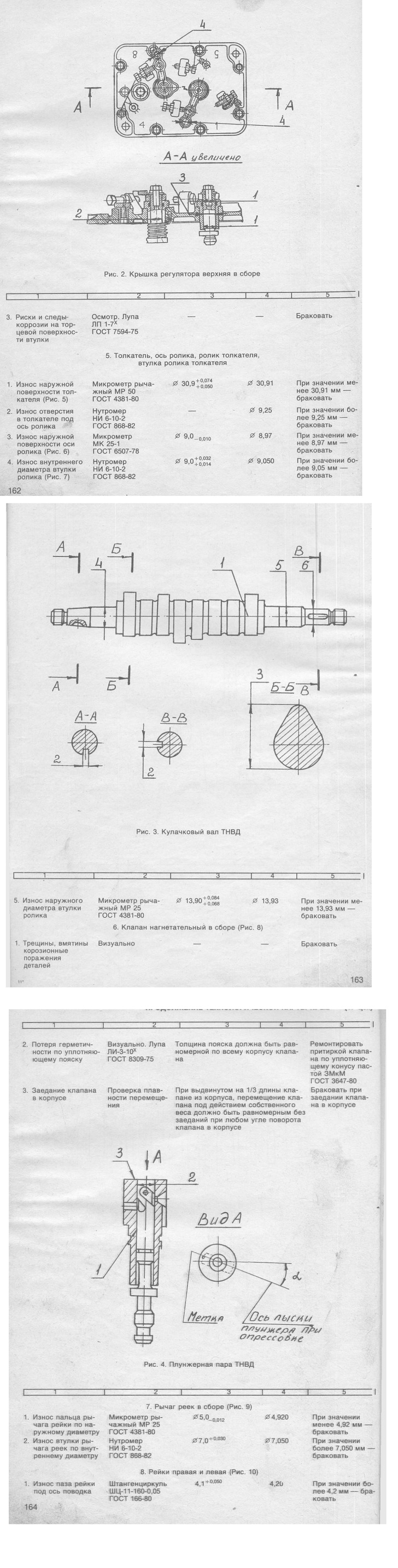

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 2.2.
ДЕФЕКТОВКА ДЕТАЛЕЙ ТОПЛИВНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯ (ТНВД) ДВИГАТЕЛЯ КамАЗ-740

Общая трудоемкость — 34,0 чел. мин.

Исполнитель — слесарь по ремонту топливной аппаратуры \ 4-го разряда
