СБОРКА ВОДЯНОГО НАСОСА ДВИГАТЕЛЯ КАМАЗ-740

 Трудоемкость — 24,0 чел. мин

21. Напрессовать подшипники 11 и 14 (Рис. 2) валик 13 водяного насоса. (Пресс ручной мод. ОКС-761-2, технологические пластины).

Рис. 2. Насос водяной:
1 — насос водяной в сборе; 2, 6 — болт; 3, 7 — шайба пружинная; 4 — шайба плоская; 5 — шкив привода; 8, 19 — кольцо уплотнительное; 9 — шайба пылеотражательная; 10 — кольцо упорное; 11 — подшипник передний; 12 — шпонка сегментная; 13 — валик; 14 — подшипник задний; 15 — шайба водоотражающая; 16 — гайка колпачковая; 17 — шайба стопорная; 18 — крыльчатка; 20 — обойма кольца; 21 — кольцо упорное торцевого уплотнения; 22 — сальник в сборе; 23 — масленка; 24 — корпус насоса

22. Напрессовать на валик 12 (Рис. 3) водяного насоса втулку 10 манжеты заднюю. Работу выполнять на двигателях КамаЗ до № 110661. (Пресс ручной мод. ОКС-761-2, технологические пластины).

23. Напрессовать втулку 18 на шкив 1 водяного насоса. Работу выполнять на двигателях КамаЗ до № 110661. (Молоток, оправка).

24. Запрессовать манжету 17 в крышку 16 корпуса манжеты. Перед запрессовкой наружную поверхность манжеты смазать маслом М10ГгК ГОСТ 8581-78.

Манжету запрессовать так, чтобы торец с пружиной был направлен, при установке крышки на корпус, в сторону подшипника. (Оправка, молоток, емкость, кисть).

25. Запрессовать манжету 9 в корпус 8 водяного насоса. Работу выполнять на двигателях КамаЗ до № 110661. (Молоток, оправка, емкость, кисть).

Перед запрессовкой наружную поверхность манжеты смазать маслом М10Г2К ГОСТ 8581-78. Манжету запрессовать так, чтобы торец с пружиной был направлен в сторону подшипника 11.

26. Запрессовать в корпус 24 (Рис. 2) водяного насоса водоотражающую шайбу 15. Работу выполнять на двигателях КамаЗ-740 начиная с № 110661. Шайбу спрессовывать на эмали НЦ-5123 ГОСТ 7462-73 до упора в корпус водяного насоса. (Оправка, молоток).

27. Запрессовать в корпус 24 водяного насоса валик 13 в сборе с подшипниками 11 и 14. Перед запрессовкой валика в сборе с подшипниками полость подшипникового узла заполнить смазкой Литол-24, ГОСТ 21150-75 на 1/3—1/2 объема (20—30 г). (Пресс ручной мод. ОКС-761-2, оправка, емкость, лопатка).

28. Установить прокладку 15 (Рис. 3), крышку 16 в сборе с манжетой и завернуть болты 24 крепления с плоскими и пружинными шайбами 19.

Материал прокладки: паронит ПМБ. Работу выполнять на двигателях до № 110661. (Ключ гаечный кольцевой 10 мм).

29. Установить в корпус 24 водяного насоса стопорное кольцо 10 подшипника переднего. Работу выполнять на двигателях КамаЗ-740 начиная с № 110661. (Пассатижи специальные).

30. Установить на валик 13 насоса пылезащитную шайбу 9 . Работу выполнять на двигателях КамаЗ-740 начиная с № 110661.

31. Запрессовать в валик 13 сегментную шпонку 12. (Молоток).

Рис. 3. Водяной насос устанавливаемый на двигатели до № 110661:
1 — шкив привода водяного насоса в сборе; 2 — обойма манжеты торцевого уплотнения малая; 3 — пружина торцевого уплотнения водяного насоса; 4 — обойма манжеты торцевого уплотнения большая; 5 — манжета торцевого уплотнения водяного насоса; 6 — кольцо упорное торцевого уплотнения водяного насоса; 7 — кольцо корпуса водяного насоса; 8 — корпус водяного насоса; 9
— манжета корпуса насоса в сборе с пружиной; 10 — задняя втулка манжеты водяного насоса; 11
— шарикоподшипник водяного насоса задний; 12 — валик водяного насоса; 13 — шпонка сегментная шкива; 14 — передний шарикоподшипник; 15 — прокладка корпуса манжеты водяного насоса; 16 — корпус манжеты; 17 — манжета с пружиной в сборе; 18 — втулка манжеты; 19 — шайба плоская; 20 — гайка колпачковая; 21 — шайба стопорная; 22 — крыльчатка водяного насоса; 23 — крыльчатка вентилятора в сборе; 24 — болт крепления крышки корпуса



32. Напрессовать шкив 5 привода водяного насоса на валик 13, завернуть болт 2 с пружинной 3 и плоской 4 шайбами. Шкив напрессовывать до упора, совместив паз на шкиве со шпонкой. (Пресс ручной мод. ОКС-761-2, оправка, головка сменная 17 мм, удлинитель, ключ трещеточный).

33. Запрессовать в корпус 8 (Рис. 3) водяного насоса кольцо 7 корпуса. Работу выполнять на двигателях КамаЗ до № 110661. Кольцо запрессовать на эмали НЦ-5123 ГОСТ 7462-73. (Молоток, оправка, емкость, кисть).

34. Установить на валик 12 упорное кольцо 6, манжету 5 в сборе с обоймами 4 и 2 и пружиной 3. Работу выполнять на двигателях КамаЗ до № 110661. (Молоток, оправка).

35. Запрессовать сальник 22 (Рис. 1) в корпус 24 водяного насоса (Рис. 4а) с помощью оправки показанной на рис. 5. Перед запрессовкой цилиндрическая посадочная поверхность должна быть покрыта тонким слоем эмали НЦ-5123 ГОСТ 7462-73. Работу выполнять на двигателях КамаЗ-740 начиная с № 110661. (Оправка, емкость, кисть, пресс ручной ОКС-761-2).

36. Установить на валик водяного насоса кольцо 21 (Рис. 2) упорное и уплотнительное кольцо 19 с обоймой 20 кольца. Работу выполнять на двигателях КамаЗ-740 начиная с № 110661.

37. Напрессовать крыЛьчатку 5 на валик 13 насоса. (Рис. 46). Перед напрессовкой совместить лыску на валике с лыской на крыльчатке. (Пресс ручной мод. ОКС-761-2, оправка).

38. Установить стопорную шайбу 11 (Рис. 1) завернуть гайку 12 крепления крыльчатки насоса и отогнуть усики шайбы на грани гайки и на лыске крыльчатки. (Ключ гаечный кольцевой 19 мм, молоток, бородок).

39. Проверить легкость вращения валика водяного насоса. Вращение валика должно быть свободным, без заеданий.

40. Установить водяной насос в сборе на стенд и проверить работу насоса на стенде, принципиальная схема которого показана на Рис. 6.

Проверять работу водяного насоса на стенде при 3600 об/мин в течение 4 мин; 1 мин — сухая обкатка; 3 мин — обкатка с водой. Уровень воды в баке должен быть выше оси насоса на 0,8 м, температура воды не менее 50°С. Насос должен создавать напор не менее 6 м. вод. ст. (180 кПа).

Все соединения насоса должны быть герметичными. Течь воды из дренажного отверстия не допускается. (Стенд, секундомер).

ТЕХНОЛОГИЧЕСКАЯ КАРТА №1.10

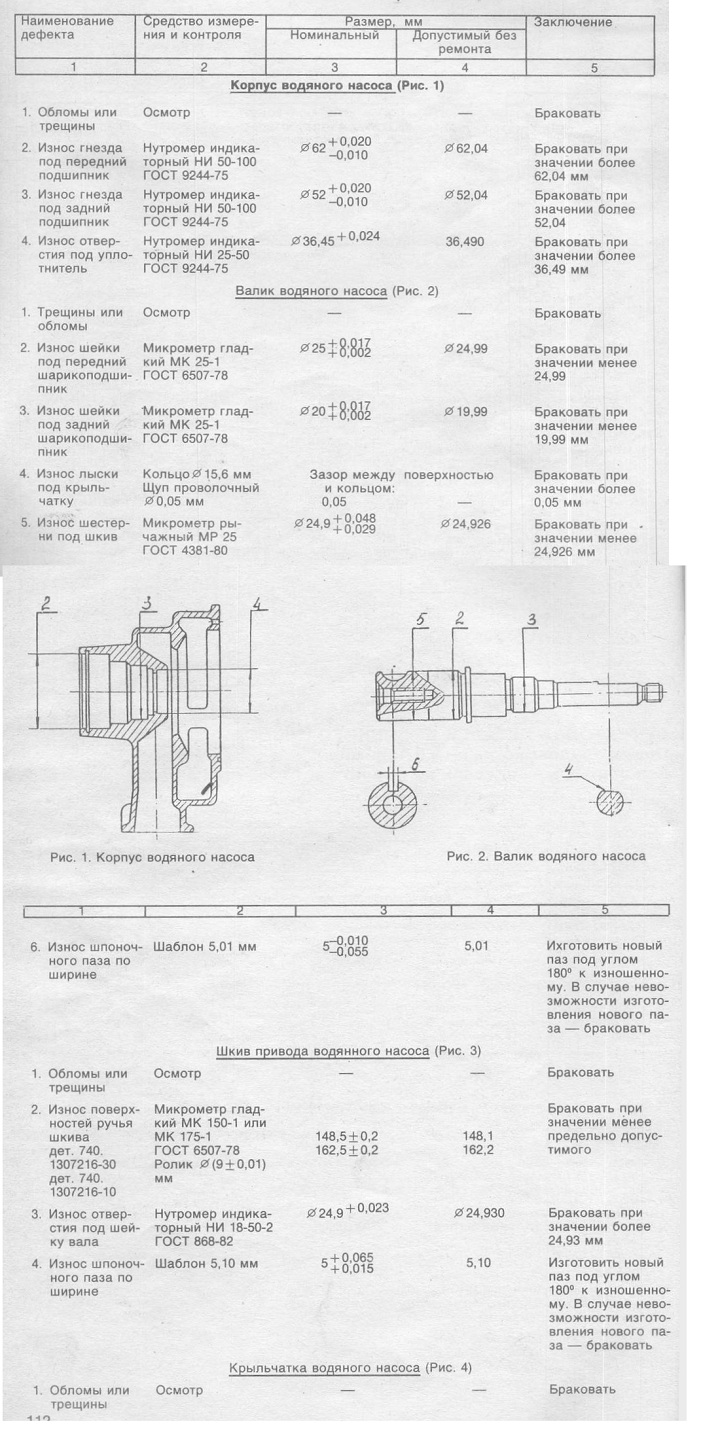

ДЕФЕКТОВКА ДЕТАЛЕЙ ВОДЯНОГО НАСОСА ДВИГАТЕЛЯ КАМАЗ-740

 Общая трудоемкость — 9,0 чел. мин.

Исполнитель — слесарь по ремонту автомобилей 4 разряда.
