ОБКАТКА И ИСПЫТАНИЕ ДВИГАТЕЛЯ КамАЗ-740

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 1.14.

ОБКАТКА И ИСПЫТАНИЕ ДВИГАТЕЛЯ КамАЗ-740

Общая трудоемкость — 455,0 чел.мин Исполнитель — слесарь по ремонту автомобилей 5-го разряда

ОБОРУДОВАНИЕ, ПРИБОРЫ, ИНСТРУМЕНТ

Кран-балка подвесная (0 = 2,0 Отс) ГОСТ 7890-73; подвеска для транспортировки и установки двигателя на стенд мод. 130.219.00.000.000; стенд для испытания двигателей мод. 470.004 — 470.006; набор щупов № 2 ГОСТ 882-75; рукоятка динамометрическая мод. 131М; рычаг для поворота коленчатого вала двигателя мод. 7829-4087 или 7829-4063; приспособление для регулировки клапанов И-801.14.000; головки сменные 13, 14, 17, 19, 22 мм ГОСТ 25604-83; ключ с присоединительным квадратом (ключ с п. к.) ГОСТ 25601-83; ключи гаечные с открытым зевом 8, 10, 13, 14, 17, 19, 22, 24 мм ГОСТ 2839-80; ключи гаечные кольцевые 17, 19 мм ГОСТ 2906-80; отвертка слесарно-монтажная 8,0 мм ГОСТ 17199-71; электропогрузчик серия 02

1. Установить двигатель на стенд, закрепить его и подготовить двигатель к приработке и испытанию, для чего выполнить следующие работы:

— отвернуть сливные пробки из масляного поддона двигателя;

— соединить выпускные трубы газопровода с фланцами выпускных коллекторов двигателя;

— соединить карданным валом балансирный электротормоз стенда с маховикрм двигателя;

— соединить трубку слива топлива от форсунок с топливной системой стенда;

— Установить ремни привода водяного насоса и натянуть их (Рис. 1);

— закрыть и закрепить кожух ограждения со стороны вентилятора;

— соединить тягу с рычагом подачи топлива из ТНВД;

— соединить тягу с рычагом останова ТНВД

— подсоединить к двигателю шланги подвода и отвода воды;

— подсоединить к фильтру центробежной очистки масла и к фильтру полнопоточной очистки масла шланги подвода масла;

— снять топливную трубку высокого давления 8-й секции ТНВД (первого цилиндра двигателя) и соединить со штуцером датчика;

— подсоединить шланг подвода топлива к ТНВД и трубку отвода топлива (дренажную) от топливного фильтра;

— подсоединить гибкий металлический шланг подвода воздуха от воздушного фильтра к двигателю;

— установить технологические заглушки в отверстие подвода воды и масла к компрессу и насосу гидроусилителя руля;

— включить подачу воды, масла и топлива к двигателю;

(кран-балка, подвеска, стенд для испытания двигателя, головки сменные 13, 14, 17, 19 и 22 мм, ключ с п. к., Ключи гаечные открытые 8, 10, 13, 14, 17, 19, 22 и 27 мм, ключи гаечные кольцевые 17, 19 мм)

ХОЛОДНАЯ ОБКАТКА ДВИГАТЕЛЯ КамАЗ-740

Трудоемкость — 130,0 чел. мин

2. Проверить параметры подводимых к двигателю энергоносителей. Холодную обкатку производить после замены блока цилиндров, коленчатого вала, распределительного вала, одного или нескольких поршней или гильз, более половины вкладышей коренных или шатунных подшипников, а также более двух поршневых колец; температура масла подаваемого в двигатель должна быть не ниже 80°С, давление масла — не ниже 0,1 МПа (1 кгс/сма) при

минимальной частоте вращения холостого хода, и 0,4—0,55 МПа (4,0—5,5 кгс/см*) — при 2600 об/мин. Температура воды должна быть в пределах 50+5°С (стенд для испытания двигателя) 3. Установить скобу останова двигателя в положение выключенной подачи, включить электродвигатель стенда и произвести холодную обкатку двигателя по режиму приведенному в таблице 1.

4. Снять крышки головок блока цилиндров и проверить подачу масла к подшипникам коромы-

сел клапанов (головка сменная 13 мм, ключ с п. к.)

5. Проверить герметичность уплотнений форсунок в головках цилиндров.

Течь топлива не допускается.

6. Проверить давление и температуру масла в системе смазки. Температура масла должна быть в

пределах 80—85°С, а давление 0,1 МПа (1 кгс/см*) при частоте вращения коленчатого вала 600 об/мин (стенд)

7. Проверить герметичность всех систем двигателя. Выбрасывание и подтекание воды, топлива,

масла, а также прорыв газов в местах соединений не допускается.

8. Произвести подтяжку болтов крепления головок блока цилиндров по схеме показанной на рис.

2. Величина момента затяжки болтов 160—190 Н.м (16—19 кгс. м). (Головка сменная 19 мм, ключ с п. к., ключ динамометрический ПИМ-1754)

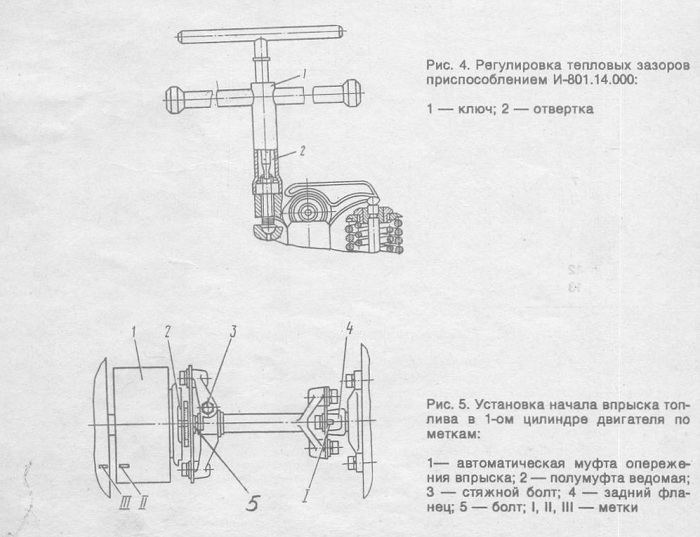

9. Проверить и при необходимости отрегулировать зазоры А (Рис. 3) в клапанном механизме с

помощью приспособления, показанного на рис. 4. Зазор должен быть в пределах 0,20— 0,25 мм для впускного клапана и 0,35—0,40 для выпускного клапана. Проверку и регулировку выполнять в следующей последовательности:

— выключить подачу топлива;

— установить фиксатор маховика в нижнее положение;

— повернуть коленчатый вал по ходу вращения, пока фиксатор не войдет в зацепление с

маховиком;

— проверить положение меток на торце корпуса муфты опережения впрыска и фланце ведущей

полумуфты привода ТНВД (Рис. 5). Если риски находятся внизу, вывести фиксатор из зацепления с маховиком, провернуть коленчатый вал еще на один оборот, при этом фиксатор должен войти в зацепление с маховиком;

— установить фиксатор маховика в верхнее положение;

— провернуть коленчатый вал по ходу вращения (против часовой стрелки со стороны маховика)

на угол 60° (поворот маховика на угловое расстояние между двумя соседними отверстиями соответствует повороту коленчатого вала на 30°), т. е. в положение 1; при этом клапаны 1-го и 5-го цилиндров закрыты (штанги 4 (Рис. 3) клапанов проворачиваются от руки);

— проверить затяжку гаек 18 крепления стоек коромысел регулируемых клапанов, величина момента затяжки гаек 42—54 Н.м (4,2—5,4 кгс.м);

— проверить щупом зазор А между носками коромысел и торцами стержней клапанов 1-го и 5-го

цилиндров. Щуп толщиной 0,20 мм для впускного и 0,30 мм для выпускного клапанов должен входить свободно, щуп толщиной 0,25 мм для впускного и 0,35 мм для выпускного — с усилием;

— для регулировки ослабить гайку 7 регулировочного винта 8, установить в зазор щуп нужной

толщины и, вращая винт 8 отверткой, установить требуемый зазор;

— придерживая винт 8 отверткой, затянуть гайку 7 и проверить величину зазора А;

— проворачивая коленчатый вал каждый раз на 180° по ходу вращения, отрегулировать зазоры

в клапанных механизмах 2-го и 4-го, 6-го и 3-го, 7-го и 8-го цилиндров;

(Головка сменная 13 мм, ключ с п. к., приспособление для регулировки клапанов, набор

щупов № 2, рукоятка динамометрическая мод. 131 М. рычаг для проворота коленчатого вала)

10. Установить крышку 19 головки блока с прокладкой 5 и завернуть болт 9 крепления крышки.

Величина момента затяжки болта крепления 17 — 22 Н.м (1,7—2,2 кгс.м). (Головка 13 мм, ключ с п. к., рукоятка динамометрическая мод. 131 М)

11. Проверить и при необходимости отрегулировать угол опережения впрыска топлива, для чего:

— провернуть коленчатый вал двигателя до совмещения меток II и III (Рис. 5) на корпусах ТНВД и

автоматической муфты опережения впрыска топлива;

— провернуть коленчатый вал двигателя на полоборота против хода вращения (по часовой

стрелке со стороны маховика);

— подготовить фиксатор маховика и проворачивать коленчатый вал по ходу вращения до тех

пор, пока фиксатор не войдет в глубокий паз. Если в этот момент метки на корпусах ТНВД и автоматической муфты совместятся, угол опережения впрыска топлива установлен правильно. Фиксатор перевести в мелкий паз;

— если метки не совместятся произвести регулировку угла опережения впрыска топлива, для

чего следует:

— ослабить верхний болт 5 (Рис. 5) ведомой полумуфты привода, повернуть коленчатый вал по

ходу вращения и ослабить второй болт;

— развернуть муфту I опережения впрыска топлива за фланец ведомой полумуфты привода в

направлении, обратном ее вращению, до упора болтов в стенки пазов (рабочее вращение муфты правое со стороны привода);

— опустить фиксатор в глубокий паз и провернуть коленчатый вал двигателя по ходу вращения

до совмещения фиксатора с отверстием на маховике;

— медленно провернуть муфту опережения впрыска за фланец ведомой полумуфты в направ-

лении вращения привода ТНВД до совмещения меток на корпусах насоса и муфты опережения впрыска. Завернуть верхний болт 5 полумуфты привода, установить фиксатор в мелкий паз, провернуть коленчатый вал и завернуть второй болт;

— проверить правильность установки угла опережения впрыска, для чего подготовить фиксатор

маховика и провернуть коленчатый вал по ходу вращения до тех пор, пока фиксатор не войдет в глубокий паз. Если в этот момент метки II и III на корпусах ТНВД и автоматической муфты совместятся, угол опережения впрыска установлен правильно;

— перевести фиксатор маховика в мелкий паз;

(Головка сменная 13 мм, ключ с п. к., ключи гаечные кольцевые 17 и 19 мм, рычаг для проворота коленчатого вала двигателя)
