КАРДАННАЯ ПЕРЕДАЧА МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»


Карданная передача предназначена для передачи крутящего момента от вторичного вала коробки передач к ведущей шестерне главной передачи, при разных значениях угла между ними и для гашения колебаний и толчков в трансмиссии.

Карданная передача состоит из карданного вала, жесткого шарнира и упругой муфты.

Для надежной работы муфты большое значение имеет зазор между плоскостями дисков и резиновой муфтой. Величина суммарного зазора с двух сторон при горизонтальном положении вала должна быть в пределах 3-6 мм. Зазор регулируют при помощи смены стопорного кольца 13 (рис. 4.32) в канавках карданного вала 32. У мотоциклов "Урал" канавки расположены на передней, у мотоциклов "Днепр" - на задней части вала.

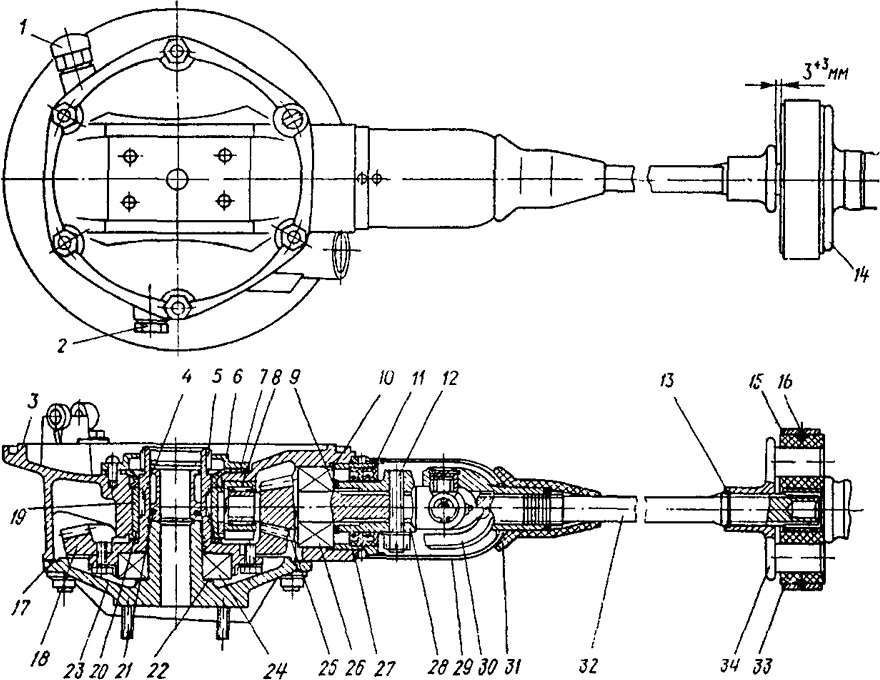

Рис. 4.32. Главная передача мотоцикла "Днепр": 1 - щуп с сапуном; 2 - пробка сливного отверстия; 3 - картер; 4 - игольчатый ролик; 5 - ступица ведомой шестерни; 6 - крышка манжеты; 7 -карманная манжета; 8 - подшипник; 9, 22 - регулировочные прокладки; 10 - гайка подшипника; 11 - манжета; 12 - клиновой болт; 13 - стопорное кольцо; 14 - ведущая вилка упругой муфты; 15 -обойма упругой муфты; 16 - стопорное кольцо; 17 - картонная прокладка; 18 - ведомая шестерня; 19 - втулка картера; 20 - распорное кольцо; 21 - кольцо-сальник; 23 - крышка картера 24 -шариковый подшипник; 25 - ведущая шестерня; 26 - радиально-упорный шариковый подшипник; 27 - уплотняющее кольцо; 28 - вилка кардана; 29 - колпак кардана; 30; жесткий карданный шарнир; 31 - защитная муфта; 32 - карданный вал; 33 - упругая муфта; 34 - ведомая вилки упругой муфты

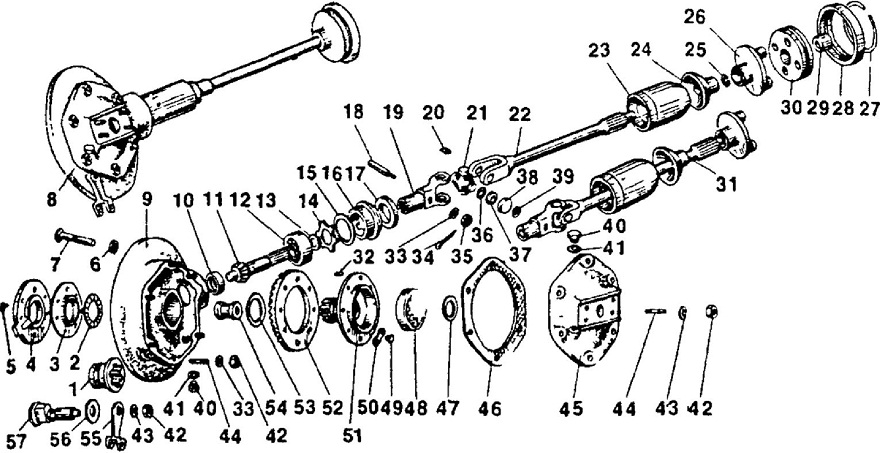

Рис. 4.33. Детали карданной и главной передач мотоциклов "Урал": 1 - втулка картера; 2 - пружина сальника; 3 - сальник; 4 - крышка сальника; 5 - винт; 6, 35, 42 -гайки; 7, 49 - болты; 8 - главная передача в сборе; 9 - картер; 10, 12 38, 48 - подшипники; 11 - ведущая шестерня; 13 -регулировочная шайба; 14 - нажимная шайба; 15, 46 -прокладки; 16 - гайка подшипника задней передачи; 17 - сальник; 18 - клиновой болт; 19 - вилка карданного шарнира; 20 - масленка; 21 -крестовина; 22 - карданный вал; 23 - кожух вала; 24 - уплотнительное кольцо, 25 - стопорное кольцо; 26 - диск упругой муфты; 27 - замок обоймы; 28 - обойма; 29 - втулка муфты; 30 - упругая муфта; 31 - карданный вал в сборе; 32 - ролик; 33 - шайба; 34 - шплинт; 36- уплотнительное кольцо; 37 - обойма уплотнительного кольца; 39 - замковое кольцо; 40 - сливная пробка; 41 -прокладка; 43 - пружинная шайба; 44 - шпилька; 45 - крышка картера; 47 - регулировочная шайба; 50 - стопорная пластина; 51 - ступица ведомой шестерни; 52 - ведомая шестерня; 53 - распорное кольцо; 54 - распорная втулка; 55 - рычаг тормоза; 56 - шайба; 57 - кулачок тормоза

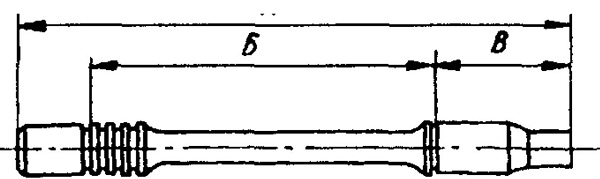

Длина карданного вала в собранном виде зависит от конструкции двигателя, коробки передач, главной передачи и рамы мотоцикла. Длина карданного вала разных моделей мотоциклов дана на рис. 4.36 и в табл. 4.4. Карданный вал сзади центрируется на жестком карданном шарнире, спереди - на сферическом конце вторичного вала коробки передач.











Таблица 4.4 Размеры карданного вала мотоциклов

Модель

Размер А, мм

Размер Б, мм

Размер В, мм

К-750

278

191,4

57

К-650

303

216,5

57

МТ9.МТ10

288

201,5

57

МТ10-36

288

201,5

57

"Днепр- 12"

288

201,5

57

"Днепр- И"

288

201,5

57

"Днепр- 16"

288

201,5

57











Рис. 4.34. Карданный вал мотоциклов "Днепр-11/16": 1 - карданный вал в сборе; 2 - диск; 3 -кольцо уплотнительное; 4 - колпак; 5,7- кольца стопорные; 6 - карданный вал; 8 - шарнир; 9 -масленка; 10 - вилка; 11 - кольцо; 12 - подшипник; 13 - обойма; 14 - уплотнитель; 15 - крестовина; 16 - вилка; 17 - клин; 18 - шайба; 19 - гайка; 20 - шплинт; 21 - муфта в сборе; 22 - обойма; 23 -кольцо; 24 - втулка; 25 - муфта

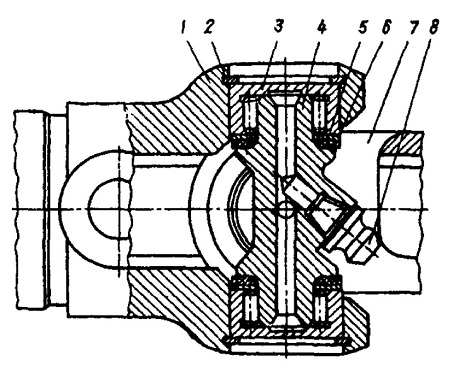

Рис. 4.35. Карданный шарнир: 1 - ведомая вилка; 2 - стопорное кольцо; 3 - подшипник; 4 -крестовина; 5 - уплотняющее резиновое кольцо; 6 - обойма; 7 - ведущая вилка; 8 - масленка













• НА НОВЫХ "УРАЛАХ" ИЗМЕНЕНА КОНСТРУКЦИЯ КАРДАНОВ. ЧЕМ ЭТО ВЫЗВАНО?




Многолетняя практика эксплуатации выявила ряд типичных дефектов этого узла. Так, систематически наблюдается течь смазки через сальники вилки кардана, отворачивание масленки у крестовины кардана с разрушением колпака, самоотворачивание колпака кардана. Кроме того, наличие двух левых резьб (на колпаке и гайке сальника) - создавало всегда определенные трудности при затяжке и отворачивании колпака. Учитывая это, завод изменил конструкцию узла. Теперь на выходе главной передачи установлен еще один сальник, введена дополнительная защитная шайба сальника и ликвидирован колпак, ставший ненужным.









Рис. 4.36. Размеры по длине карданных - валов разных моделей мотоциклов "Днепр"

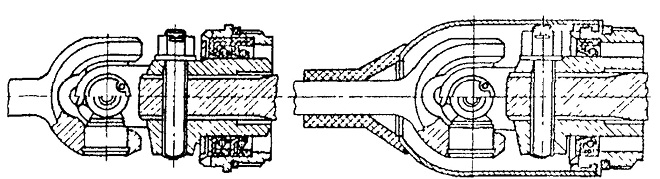

Рис. 4.37. Карданный вал: слева - измененный; справа - до изменения конструкции
