1.2.11

Автогрейдер ГС-14.02. Кабина и органы управления

Кабина автогрейдера (рисунок 36) одноместная, тепло-, шумоизолирован­ная. В связи со сплошным остеклением дверей и передней стенки кабина не имеет каркаса безопаснос-ти. Верхняя часть кабины соединяется с поликом кабины болтами. Рулевая колонка уста-новлена на полике. Переднее окно кабины может открываться. Для этого две ручки-зажи-мы надо повернуть вперед.

Двери кабины снабжены замками с нижними дублирующими ручками и индивиду-альными запорными устройствами для правой и левой двери. Запорное устройство в ниж-них ручках дверей позволяет замкам работать в режиме «заперто» и в режиме «защелки».

ВНИМАНИЕ! Запертые двери открываются изнутри кабины без ключа поворотом ручки замка.

Гидрораспределитель (2 блока по 3 секции) установлен под кабиной.

Педаль газа имеет устройство для фиксации ее в требуемом положении и упорный болт, ограничивающий ход педали. Слева от сиденья машиниста находится рычаг переклю-чения диапазонов КПП. Отопитель кабины установлен под сиденьем.

Справа от сиденья расположены рычаги переключения передач, рычаг стояночного тормоза, кольцо привода шторки радиатора и кольцо тяги выключения дизеля Д-260. Табличка со схемой переключения передач и диапазонов закреплена справа на стенке каби-ны. Назначение рычагов управления гидрораспределителем обозначено в виде символов на рукоятках.

Для закрытия шторки радиатора необходимо за кольцо вытянуть цепочку и зафикси-ровать ее в прорези. При переключении передач необходимо выключить сцепление двига-те­ля нажатием на педаль. Переключать диапазоны можно только при остановленном авто-грейдере.

Рисунок 36 Кабина и органы управления

1-кабина, 2-отопитель, 3-сиденье, 4-рычаг переключения диапазонов КПП, 5-рулевое

колесо, 6-рычаги управления, 7-педаль сцепления, 8-панель, 9-педаль тормоза,

10-педаль газа, 11-рычаг переключения передач, 12-рычаг стояночного тормоза,

13-пульт управления, 14-тяга шторки радиатора

Сиденье машиниста регулируется в продольном направлении и по высоте. На каркасе сиденья установлены кронштейны для крепления ремня безопасности. Ремнем безопаснос-ти машинист должен пользоваться при транспортных перегонах, а также при работах, свя-занных с возмож­ностью опрокидывания автогрейдера.

Кабина оснащена омывателем переднего стекла, который состоит из насоса, бачка для воды, двух жиклеров и гибких трубок.

Для установки омывателя на передней стенке кабины имеются кронштейн для бачка, отверстия для трубок и кронштейны для жиклеров (снаружи). Включение омывателя про-изводится с пульта управления. На крыше кабины установлен проблесковый фонарь (ма-як). Маяк необходимо включать при работе на дорогах с интенсивным движением и в усло-виях плохой видимости. Переднее и заднее окно кабины снабжены стеклоочистителями.

Приборы управления и контроля электрооборудования автогрейдера находятся на па-нели 8 и пульте 13 (рисунок 36). Таблички к переключате­лям и приборам выполнены в ви-де символов. Обозначение символов при­ведено в Приложении Г.

ВНИМАНИЕ! Включатель стартера дизеля снабжен блокировкой (конечный вы-ключатель установлен на корпусе механизма переключения передач КПП), которая позво-ляет включать стартер только в строго определенном среднем нейтральном положении ры-чага переключения передач.

При работающем двигателе контрольная лампа 14 гаснет. Контрольная лампа генера-тора включается, если генератор не дает тока.

Включение и выключения массы производится нажатием кнопки 2.

Контрольные лампы тормозов включаются при нажатии на тормозную педаль. При этом должны включаться обе контрольные лампы, что служит признаком исправности тор-мозных контуров.

Контрольная лампа 4 включается при падении давления в гидроаккумуляторах.

Переключатель поворотов 1 используется также для переключения света дорожных фар и включения звукового сигнала. Включение указателей поворота производится поворо-том рукоятки вперед (правый поворот) или назад (левый поворот). При повороте рукоятки на небольшой угол она не фиксируется и возвращается в нейтральное положение. При по-вороте рукоятки на угол 15° происходит ее фиксация и по окончании поворота автогрейде-ра ее необходимо вернуть в нейтральное положение.

Переключение дальнего-ближнего света производится поворотом руко­ятки в верти-кальном направлении. В нейтральном положении (по высоте) включен ближний свет, в нижнем фиксированном положении включен дальний свет.

При повороте рукоятки из нейтрального в верхнее не фиксируемое положение можно включить дальний свет на короткое время (подать сигнал). Включение звукового сигнала производит­ся передвижением рукоятки вправо.

В правом углу панели расположены тумблеры и символы назначения электрозолот-ников.

Контрольные лампы на пульте (рисунок 38) загораются при включенном стояночном тормозе, при включенном дальнем свете фар, при загрязненном воздушном фильтре.

Включатель заднего стеклоочистителя находится над задним стек­лом.

Две фары, установленные в верхней части кабины, предназначены для освещения дороги. Фары, расположенные в средней части кабины, являются рабочими.

Для модели 274

Для модели 250

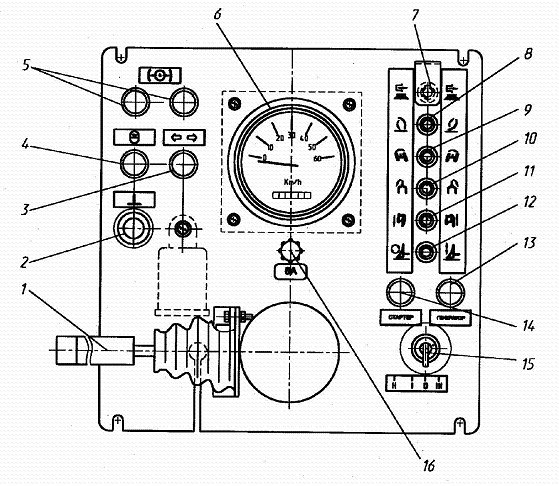

Рисунок 37 Панель

1-переключатель поворотов, 2-включатель массы; Контрольные лампы: 3-поворотов,

4-зарядка гидроаккумуляторов, 5-включение тормозов, 5.1-засоренность масляного

фильтра двигателя; 6-спидометр; Включатели: 7-механизм фиксации, 8-угол резания

отвала, 9-наклон колес, 10-поворот (сочленение) рамы, 11-рыхлитель-кирковщик,

12-поворотный бульдозерный отвал; Контрольные лампы: 13-генератор, 14-стартер;

15-включатель стартера, 16-предохранитель

Рисунок 38 Пульт управления

Включатели: 1-верхние фары кабины, 2-вентилятор-отопитель, 3-плафон, 4-ближний-

дальний свет передних фар, 5-стояночное освещение, 6-указатель уровня топлива,

7-амперметр, 8-указатель температуры охлаждающей жидкости, 9-указатель давления

масла в двигателе, 10-блок предохранителей; Контрольные лампы: 11-стояночный

тормоз, 12-дальний свет, 13-засоренность воздушного фильтра;

Включатели: 14-«Маячок», 15-рабочие фары передние-задние, 16-освещения пульта,

17-омыватель переднего стекла, 18-передний стеклоочиститель

Система обогрева (рисунки 39, 40) предназначена для обогрева кабины за счет отбо-ра части тепла от системы охлаждения дизеля и обеспечивает температуру в кабине не ни-же плюс 14ºС при температуре наружного воздуха минус 20º±1ºС.

Рисунок 39 Система обогрева кабины автогрейдера (модель 250)

1-отопитель, 2-кран спускной, 3-хомут, 4-рукав подводящий, 5-кран расходный,

6-труба отводящая

При открытом кране 5 горячая жидкость поступает по рукавам в радиатор отопителя. Через теплообменник (радиатор) жидкость отдает часть тепла воздуху кабины и по отводя­щим рукавам возвращается в систему охлаждения дизеля. Для включения отопителя необ-ходимо открыть кран 5 и включить тумблер на пульте управления.

Включение отопителя производить при прогретом дизеле.

ВНИМАНИЕ! Конструкция отопителя требует заполнения системы охлаждения только низкозамерзающей жидкостью. Заполнение системы водой не допускается.

При сливе жидкости из системы охлаждения необходимо: открыть крышку водяного радиатора, краны системы охлаждения на дизеле, спускные краники системы обогрева кабины 2 и расходный кран 5.

Если на автогрейдер с двигателем Д-260 дополнительно устанавливается ПЖД (по особому заказу), подключение подогревателя к двигателю производится через специаль-ный патрубок, который входит в комплект системы подогрева ПЖД (см. рисунок 40, вид Б), к нему же подключается рукав системы обогрева кабины.

На автогрейдерах с двигателем Д-260 полное выключение подачи топлива может производиться дополнительной тягой, расположенной рядом с тягой шторки.

Рисунок 40 Система обогрева кабины автогрейдера (модель 274)

1-отопитель, 2-кран спускной, 3-хомут, 4-рукав подводящий, 5-кран расходный,

6-труба отводящая
