2.4.2

Автогрейдер ГС-14.02. Установка грейдерного отвала

Автогрейдер имеет универсальную установку грейдерного отвала в пространстве в соответствии с требованиями к автогрейдерным рабо­там.

Все операции по установке отвала в требуемое положение осу­ществляются гидроци-линдрами и редуктором поворота отвала с рабочего места машиниста. Исходное положние системы подвески отвала (рисунок 42) характеризуется состоянием ее элементов:

1) поворотный хомут находится в положении II, фиксатор при этом установлен в среднем пазу сектора;

2) тяговая рама и отвал находятся в среднем положении. Боковой вынос отвала производится гидроцилиндром, который поз­воляет выдвигать отвал в обе стороны. Угол резания ножей отвала изме­няется гидроцилиндрами.

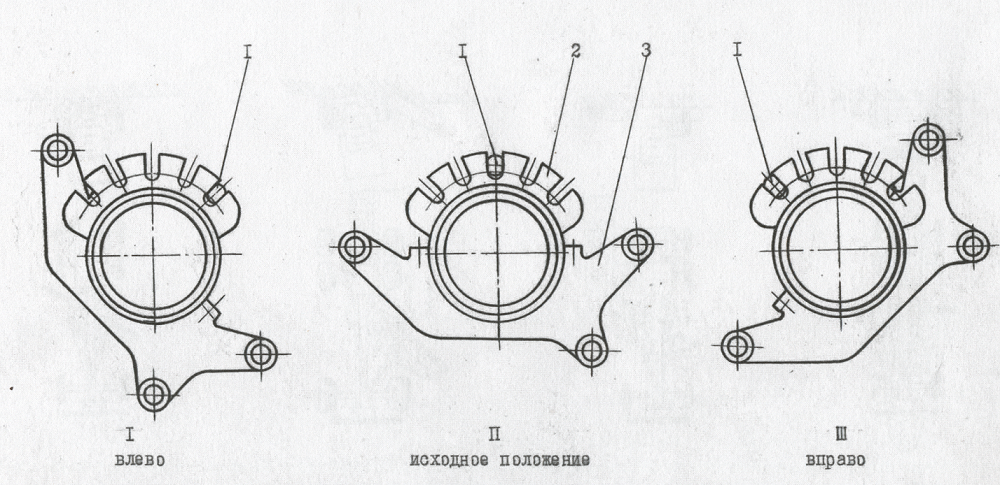

Рисунок 42 – Положение поворотного кронштейна подвески гидроцилиндров

при установке отвала под углом до 90º

1- фиксатор, 2- сектор, 3- поворотный хомут

Подъем и опускание отвала производится двумя гидроцилиндрами, вынос тяговой рамы - одним гидроцилиндром, поворот отвала - редук­тором.

Отвал устанавливается в положение для резания кюветов, пере­мещения дорожно-строительных материалов и грунта, планировочных работ, срезания откосов.

2.4.3

Автогрейдер ГС-14.02. Установка грейдерного отвала для срезания откосов

Автогрейдер может срезать и профилировать откосы под углом до 90 градусов с обе-их сторон. Установка грейдерного отвала для срезания откосов (рисунок 42) с правой сто-роны автогрейдера произво­дится в такой последовательности:

1) установить отвал поперек оси автогрейдера и выдвинуть его вправо до отказа гид-роцилиндром выноса отвала;

2) опустить отвал на землю;

3) включением распределителя вывести фиксатор 1 из сектора 2;

4) повернуть хомут 3 против часовой стрелки до совпадения фиксатора с крайним па-зом сектора (положение III), работая гидроцилиндрами подъема отвала и выноса тяговой рамы;

5) зафиксировать поворотный хомут введением фиксатора в паз сектора;

6) установить отвал под требуемым углом, манипулируя гидроцилиндрами.

Установка отвала для срезания откосов с левой стороны авто­грейдера производится теми же операциями, при этом хомут необходимо повернуть по часовой стрелке и зафикси-ровать его в положении I, а на отвале переставить кронштейн крепления штока гидроци-линдра выноса отвала.

ВНИМАНИЕ! Перед размыканием механизма подвески гидроцилиндров подъема отвала и выноса тяговой рамы необходимо опустить отвал на землю.

При выносе тяговой рамы, выносе и повороте отвала необходимо следить, чтобы гидроцилиндры и отвал не касались рамы и других эле­ментов машины.
