1.2.10.2 Автогрейдер ГС-14.02. Рыхлитель-кирковщик
Рыхлитель-кирковщик предназначен для рыхления асфальтовых покрытий, булыж-ных мостовых и тяжелых грунтов. Рама рыхлителя-кирковщика крепится к балкам основ-ной рамы, подъём и опускание осуществляется гидроцилиндром. Рыхление производится зубьями при движении автогрейдера вперед. Движение авто-грейдера задним ходом при заглубленных зубьях не рекомендуется, так как при этом могут быть сорваны наконечники зубьев. Для увеличения заднего угла въезда зубья следует закреплять пальцами за нижние от-верстия. Дорожные покрытия и грунты большой плотности следует рыхлить одним сред-ним зубом. Установка рыхлителя-кирковщика на автогрейдер производится по особому заказу.
1.2.10.3 Автогрейдер ГС-14.02. Передний (бульдозерный) отвал Передний (бульдозерный) отвал (рисунок 33) предназначен для продольного переме-щения грунта и других сыпучих материалов на расстояние до 10 м, засыпки траншей, кот-лованов и других работ. Подвеска переднего (бульдозерного) отвала параллелограмного типа. Подъем и опус-кание производится гидроцилиндром. При установке по особому заказу переднего (бульдозерного) отвала поворотного ти-па (рисунок 34) появляется возможность перемещения грунта и других сыпучих материа-лов на сторону. Поворот переднего (бульдозерного) отвала влево-вправо осуществляется с помощью двух гидроцилиндров 4, подъем-опускание с помощью гидроцилиндра 3. Ось вращения отвала смещена относительно оси симметрии самого отвала для соблюдения га-баритности автогрейдера при транспортировании. В транспортном положении передний (бульдозерный) отвал должен быть повернут вправо на 30° по ходу машины, поднят макси-мально вверх с помощью гидроцилиндра и зафиксирован планкой 2 и фиксатором 6. Гидравлическая схема с применением переднего (бульдозерного) отвала поворотного типа приведена на рисунке 35. Управление поворотным передним (бульдозерным) отвалом осуществляется с по-мощью тумблера (см. рисунок 37, поз12) на центральной панели, который используется как переключатель режимов поворота и подъема-опускания (включение-отключение гидрораспределителя Р1), при этом сами операции подъема-опускания и поворота влево-вправо осуществляется с помощью рычагов управления.
Рисунок 33 Передний (бульдозерный) отвал 1-гидроцилиндр, 2-плита отвала, 3-тяга, 4-отвал, 5-нож, 6-рама толкающая

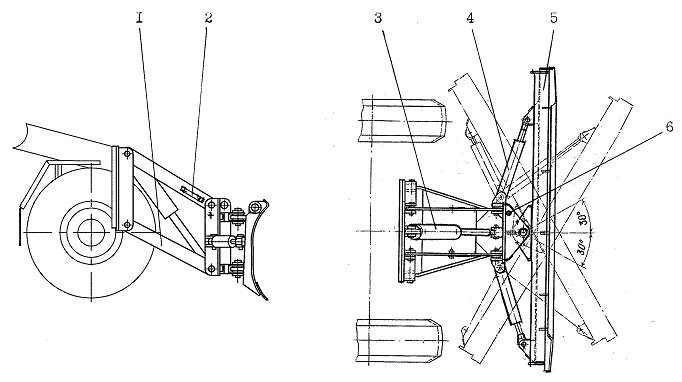

Рисунок 34 Передний (бульдозерный) отвал поворотного типа 1-тяга, 2-планка, 3-гидроцилиндр подъема, 4-гидроцилиндр поворота, 5-отвал, 6-фиксатор
Рисунок 35 Дополнение к схеме гидравлической принципиальной при установке переднего (бульдозерного) отвала поворотного типа
