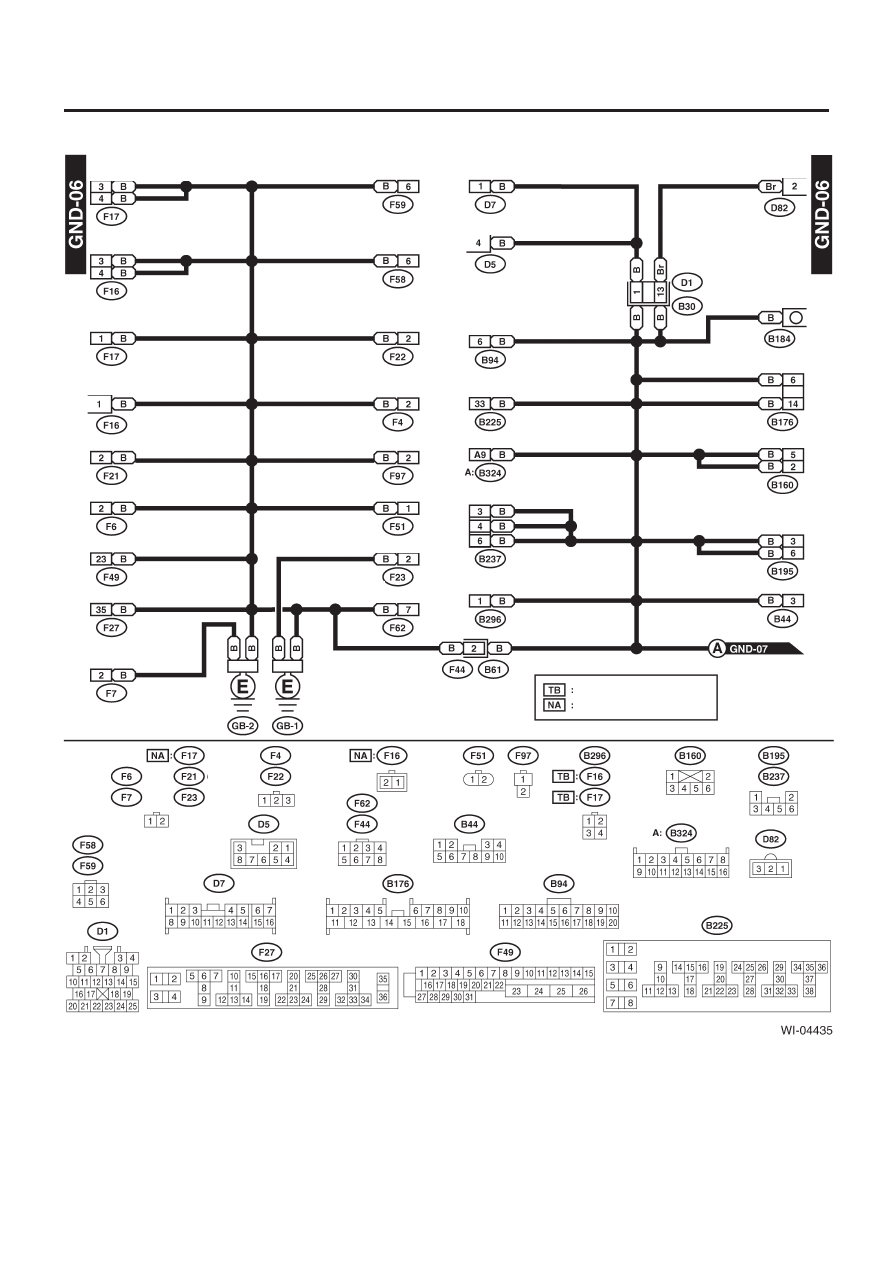

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-31

СИСТЕМА ПРОВОДКИ

Зеркало заднего вида
(сторона пассажира)

Освещение салона

Точечная подсветка

Управление вентилятором
(автоматический А/С)

Переключатель вентилятора
воздуходувки (ручной А/С)

Конденсатор ABS

Передний противотуманный огонь LH

Боковой сигнал
поворота RH

Модуль
управления ABS

Соединительный кон-
нектор защиты ABS

Модуль управления
контролируемого
водителем межосевого
дифференциала

Устройство топливного насоса

Переключатель ремня безопасности

Переключатель задней двери LH

Модуль управления
топливным насосом

Переключатель задней двери RH

Верхний стоп-сигнал
(седан)

Датчик температуры масла
заднего дифференциала

Мотор разбрызгивания
воды интеркулера

Обогрев сидения RH

Переключатель обогрева сидения RH

Переключатель обогрева сидения LH

Обогрев сидения LH

Черный

Черный

Серый

Черный

Синий

Синий

Синий

Датчик температуры масла
заднего дифференциала

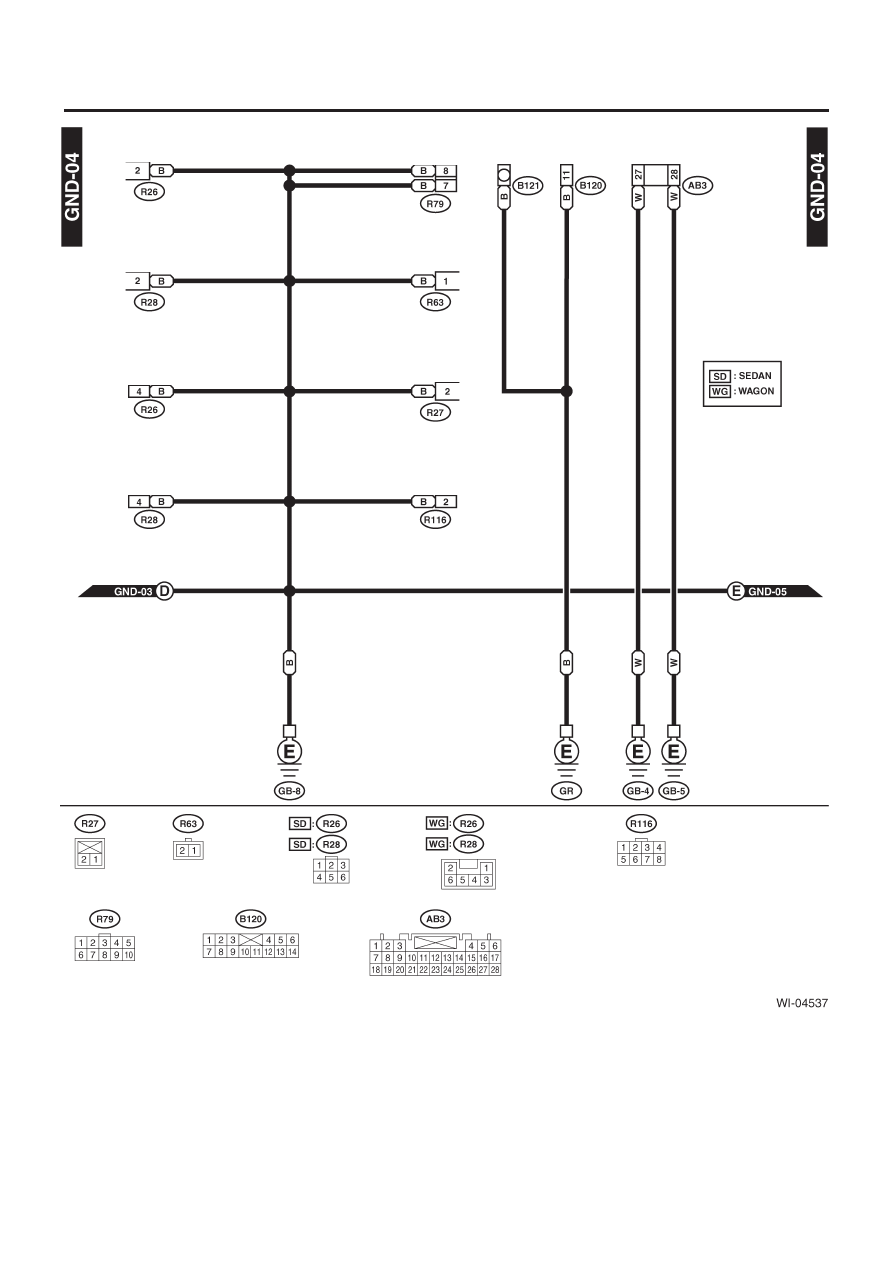

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-32

СИСТЕМА ПРОВОДКИ

Заднее комбинированное
освещение RH (wagon)

Заднее комбинированное
освещение LH (wagon)

Заднее комбинированное
освещение RH (седан)

Заднее комбинированное
освещение LH (седан)

Коннектор трейлера

Освещение номерного знака

Переключатель освещения
багажника (седан)

Модуль прерывателя
заднего стеклоочистителя
(wagon)

Радио

Радио

Проводка SRS

Черный

Желтый

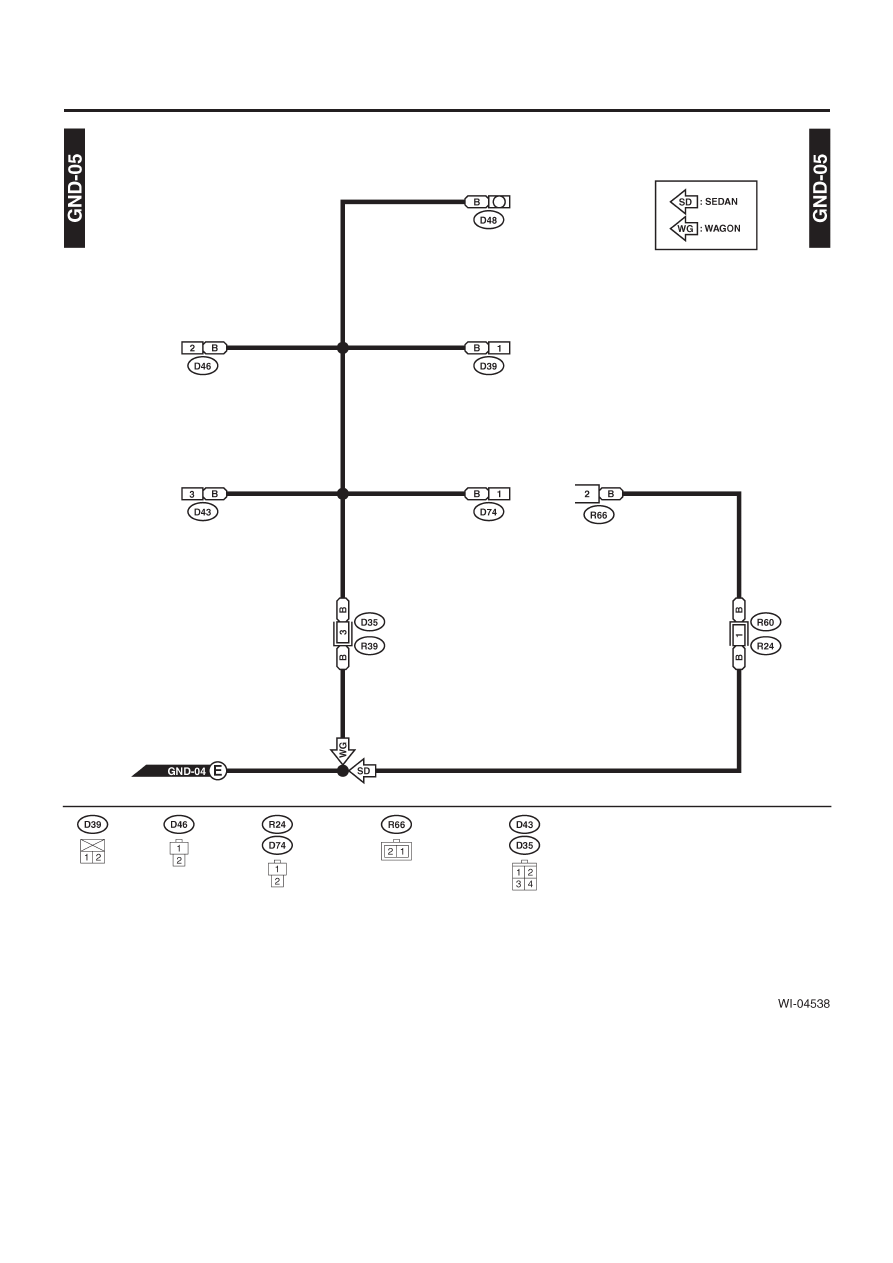

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-33

СИСТЕМА ПРОВОДКИ

Задний размораживатель
(без реактора)

Переключатель защелки
задней дверцы

Мотор заднего
стеклоочистителя

Верхний стоп-сигнал

Задний размораживатель
(с реактором)

Верхний стоп-сигнал
(задний спойлер)

Черный

Черный

Синий

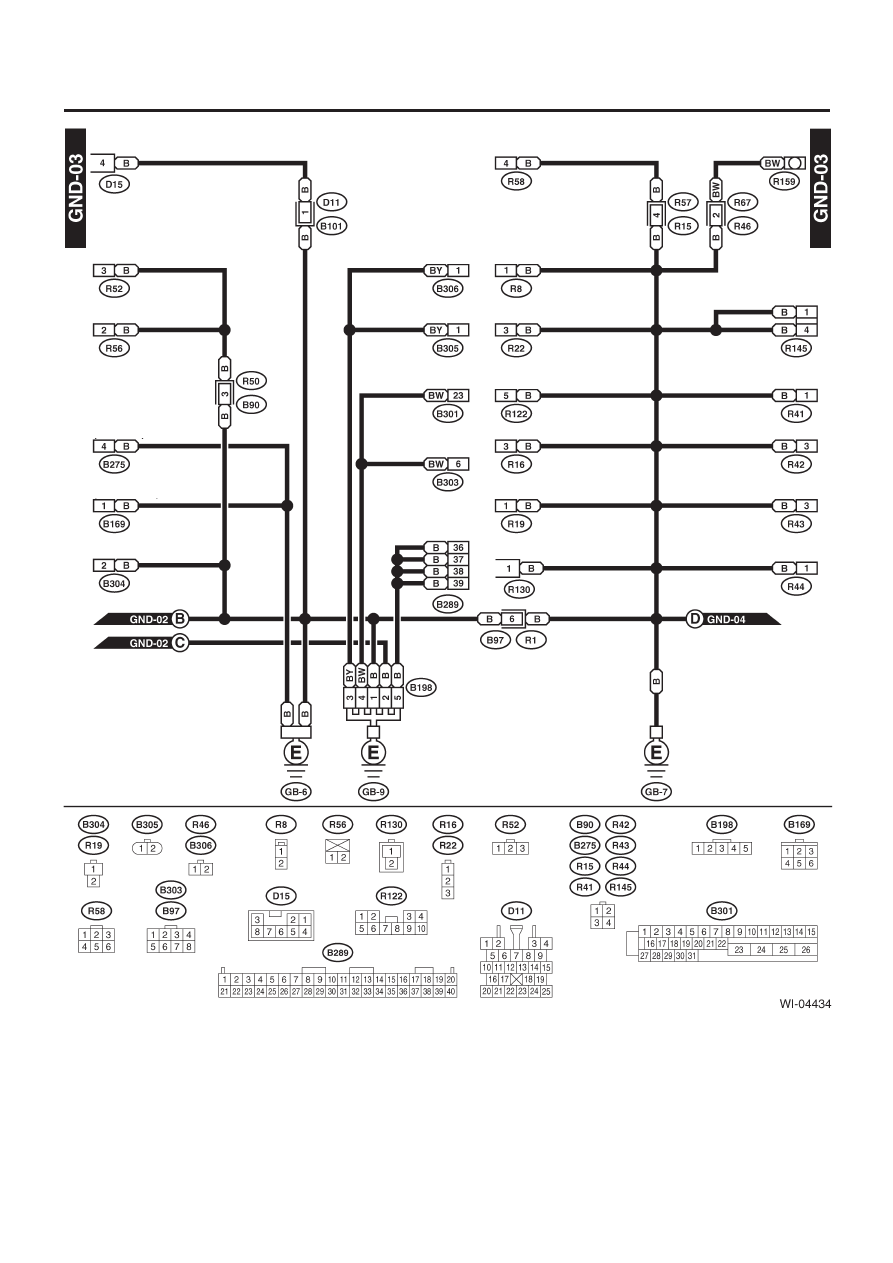

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-34

СИСТЕМА ПРОВОДКИ

2. ЗАЗЕМЛЕНИЕ НА МАССУ, МОДЕЛЬ  RHD

Мотор главного вентилятора

(модель с двигателем турбо)

Мотор вспомогательного вентиля-
тора (модель с двигателем турбо)

Мотор главного вентилятора
(модель с двигателем не турбо)

Мотор вспомогательного вентилятора
(модель с двигателем не турбо)

Передний противотуманный свет LH

Передний противотуманный свет RH

Модуль управления ABS

Переключатель FWD

Передний свет RH
(ближний свет)

Регулятор высоты передних фар RH

Регулятор высоты передних фар LH

Передний сигнал поворота
и габаритный огонь LH

Передний сигнал поворота
и габаритный огонь RH

Конденсатор ABS

Боковой сигнал поворота RH

Передний свет LH (ближний свет)

Соединтельный коннектор защиты ABS

Главный переключатель
электростеклоподъемников

Зеркало заднего вида (сторона водителя)

Модуль
круиз-контроля

Реле электростеклоподъемников

Модуль двойного замка

Переключатель спортивного
переключения

Таймер заднего размораживателя

Переключатель
цилиндра ключа

Регистрационный
коннектор доступа
без ключа

Модуль управления
доступом без ключа

Переключатель передних противотуманных огней

Переключатель задних
противотуманных огней

Таймер ремня безопасности

Модель с двигателем турбо

Модель с двигателем не турбо

Серый

Черный

Черный

Черный

Черный

Черный

Черный

Черный

Черный

Черный

Черный

Черный

Черный

Коричневый

Серый

Серый

Серый

Серый

Серый

Серый

Серый

Серый

Серый

Держатель реле

Блок реле
