Subaru Impreza: система проводки. Руководство - часть 10

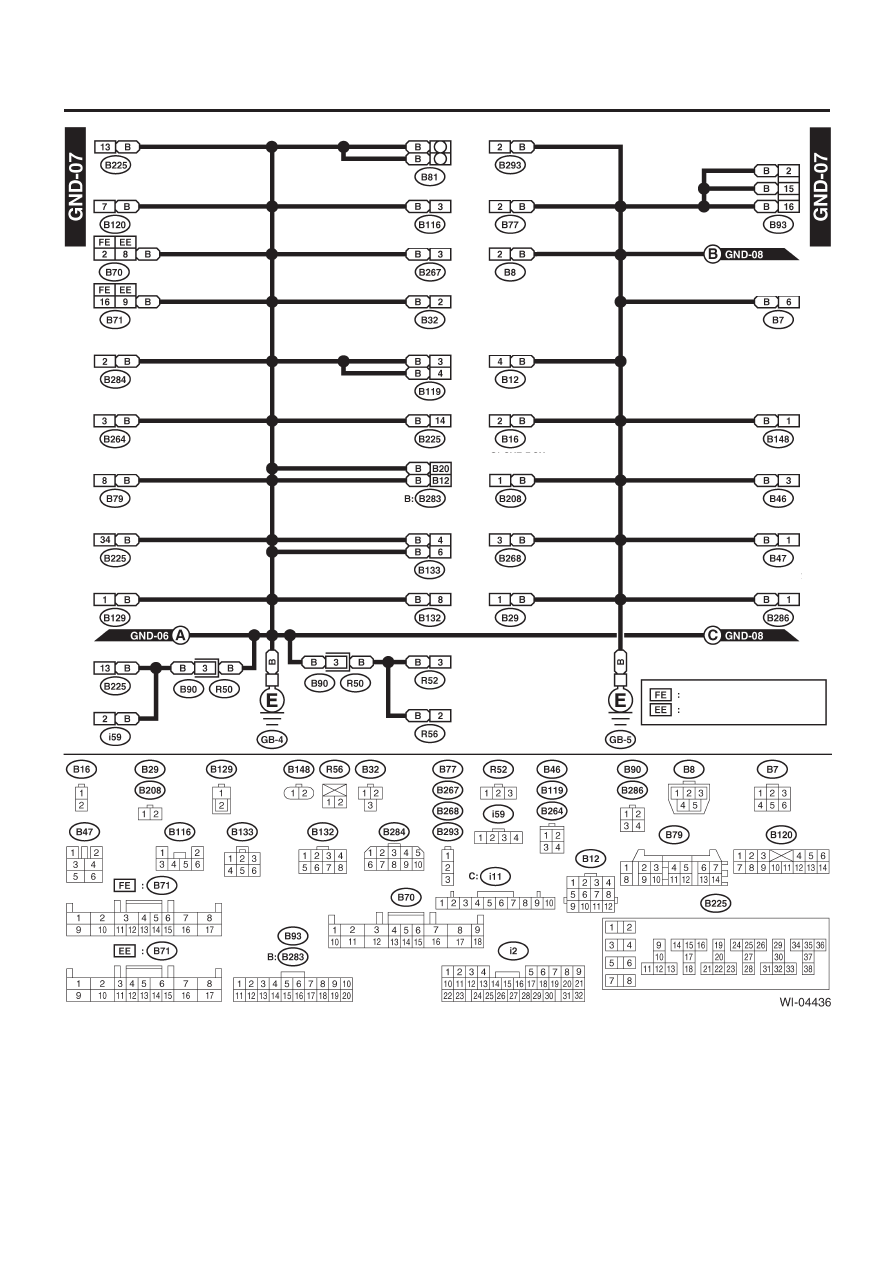

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ
WI-35
СИСТЕМА ПРОВОДКИ
Реле обогрева сидений
Радио
Комбинированный переклю-
чатель (стеклоочиститель)
Комбинированный
переключатель (свет)
Переключатель дистанционно
управляемого зеркала заднего вида
Реле ABS
Ограничительный коннектор
Реле зажигания
Переключатель кик-дауна
Реле обогрева сидений
Часы
Диагностический коннектор
Ручка селектора АТ
Переключатель передней двери (сторона водителя)
Модуль сигналов поворота и аварийных сигналов
Реле обогрева зеркал
Модуль управления автоматическим А/С
Переключатель регулировки высоты передних фар
Передняя дополнительная
розетка питания
Переключатель режима
power и режима SNOW
Освещение салона
Точечная подсветка
Исполнительный механизм смешения воздуха
Мотор переднего стеклоочистителя
Ингибиторный
переключатель (АТ)
Освещение отсека
для перчаток
Переключатель передней
двери (сторона пассажира)
Предупреждающий переключатель
уровня тормозной жидкости
Исполнительный
механизм режимов
Переключатель AWD-LO
Модуль управления безопасности
Исполнительный механизм круиз-контроля
Боковой сигнал поворота LH
Реле топливного насоса
Главное реле
Таймер разбрызгивания
воды интеркулера
Модель для Европы
Кроме модели для Европы
Серый
Коричневый
Синий
Серый
Серый
Черный
Черный
Черный
Черный
Черный
Серый
Черный
Зеленый
Зеленый
Розовый
Блок реле
