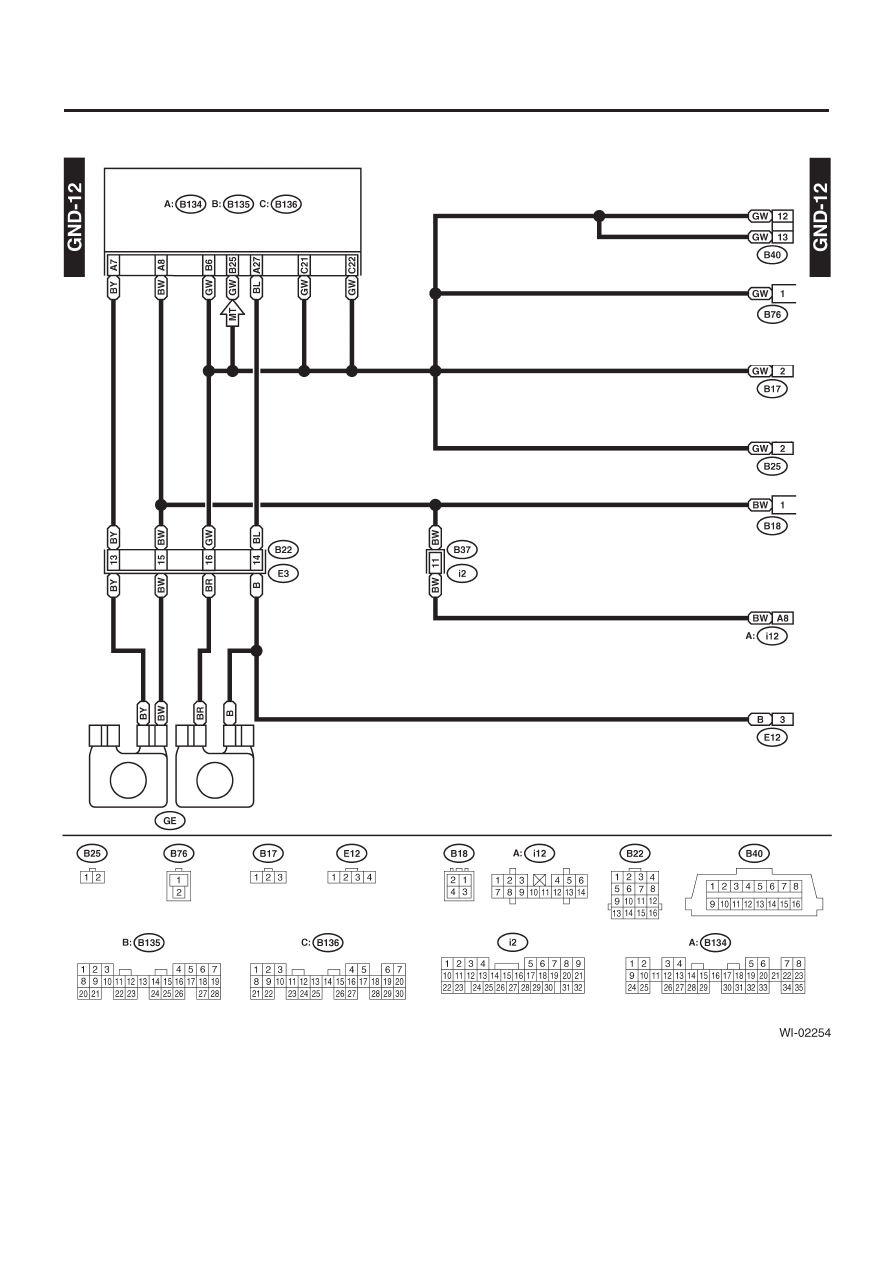

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-39

СИСТЕМА ПРОВОДКИ

3.  ЗАЗЕМЛЕНИЕ ДВИГАТЕЛЯ, МОДЕЛЬ LHD С ДВИГАТЕЛЕМ SOHC БЕЗ OBD

Модуль управления двигателем

Коннектор конца линии

Коннектор связи данных

Коннектор тестового режима

Датчик скорости автомобиля (МТ)

Переключатель нейтрального положения (МТ)

Комбинационный прибор

Устройство топливного насоса

Катушка зажигания и зажигатель

Коричневый

Зеленый

Серый

Зеленый

Коричневый

Черный

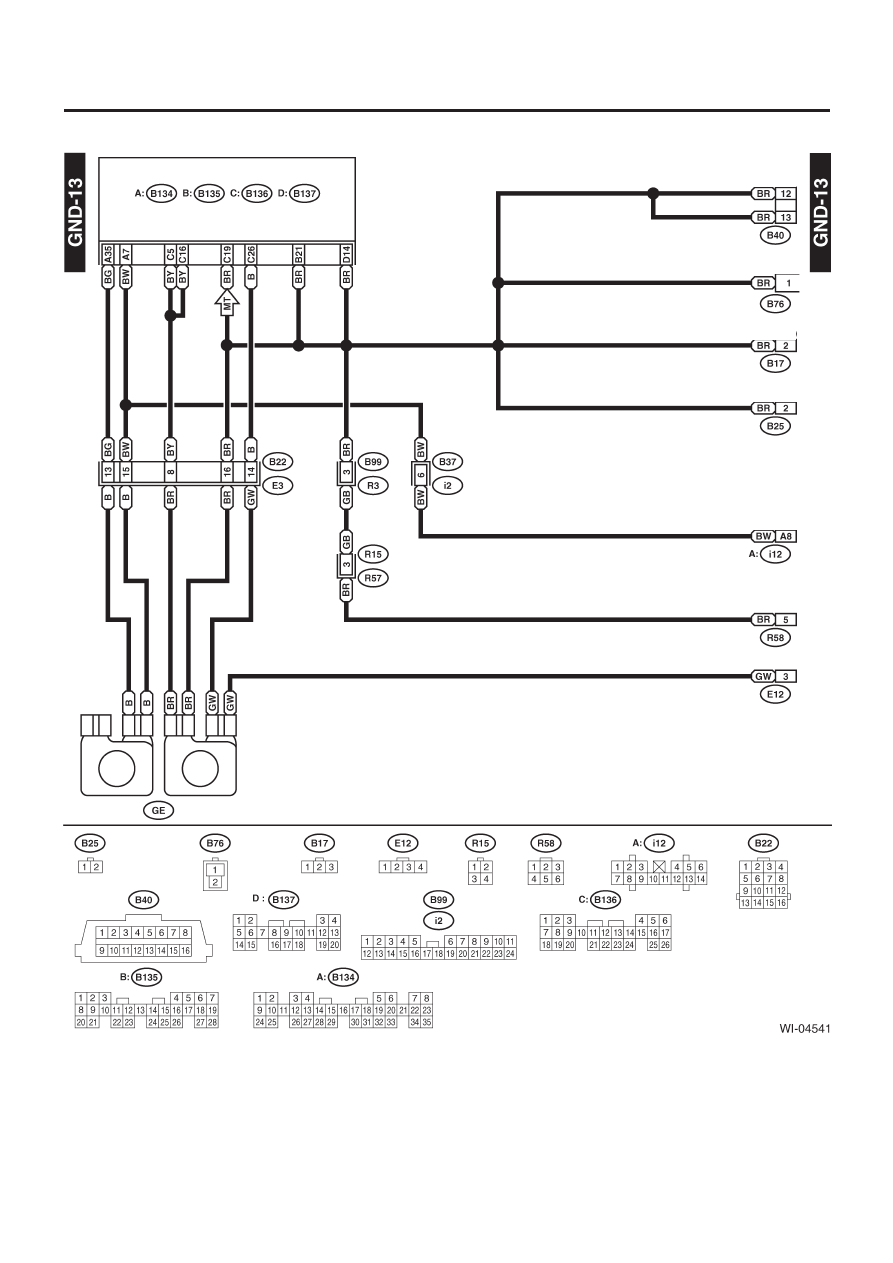

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-40

СИСТЕМА ПРОВОДКИ

4. ЗАЗЕМЛЕНИЕ ДВИГАТЕЛЯ, МОДЕЛЬ RHD С ДВИГАТЕЛЕМ SOHC БЕЗ OBD

Модуль управления двигателем

Коннектор связи данных

Коннектор тестового режима

Датчик скорости автомобиля (МТ)

Переключатель нейтрального положения (МТ)

Комбинационный прибор

Катушка зажигания и зажигатель

Передний датчик кислорода

Коричневый

Зеленый

Зеленый

Коричневый

Черный

Черный

Темно-серый

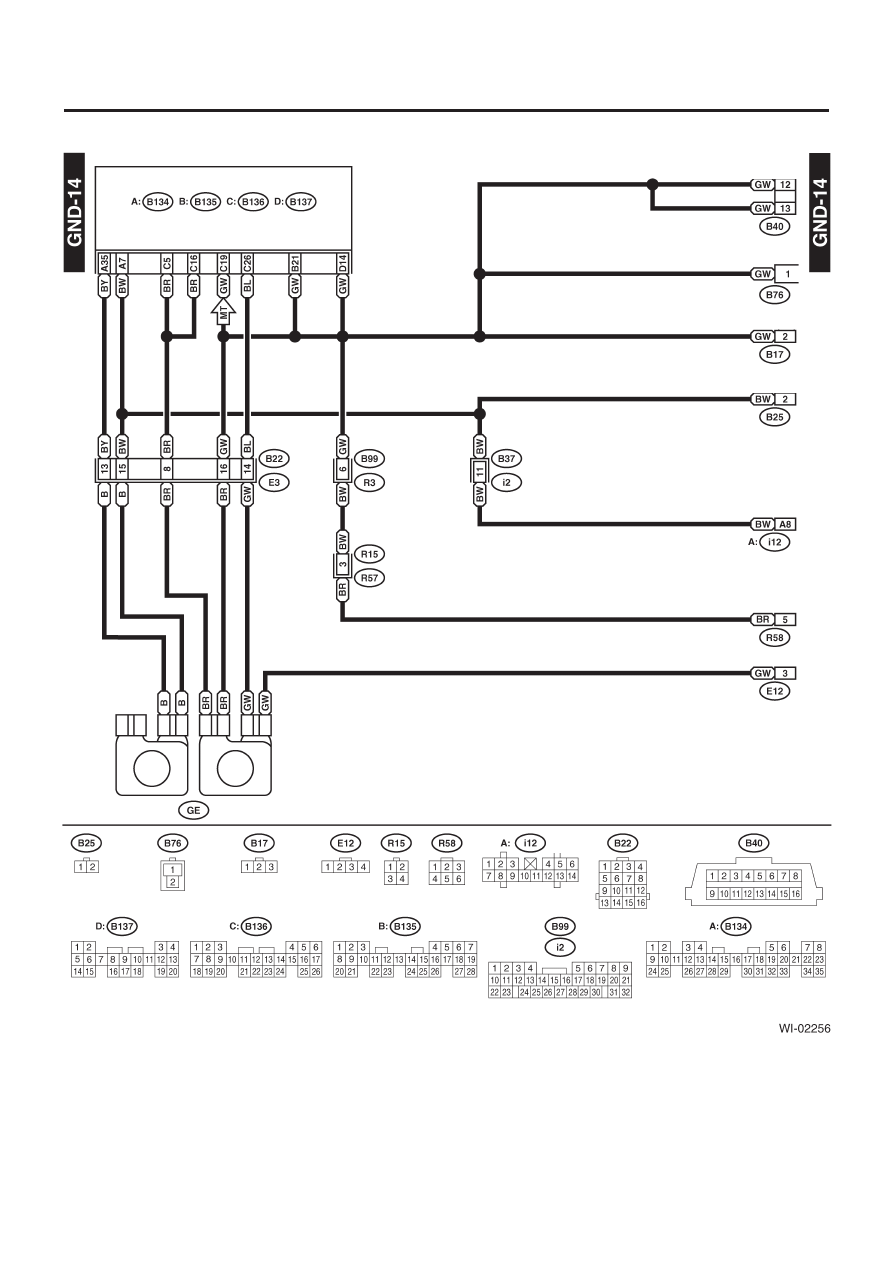

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-41

СИСТЕМА ПРОВОДКИ

5.  ЗАЗЕМЛЕНИЕ ДВИГАТЕЛЯ, МОДЕЛЬ LHD С ДВИГАТЕЛЕМ SOHC С OBD

Модуль управления двигателем

Коннектор связи данных

Коннектор тестового режима

Датчик скорости автомобиля (МТ)

Переключатель нейтрального положения (МТ)

Комбинационный прибор

Катушка зажигания и зажигатель

Устройство топливного насоса

Коричневый

Черный

Зеленый

Зеленый

Коричневый

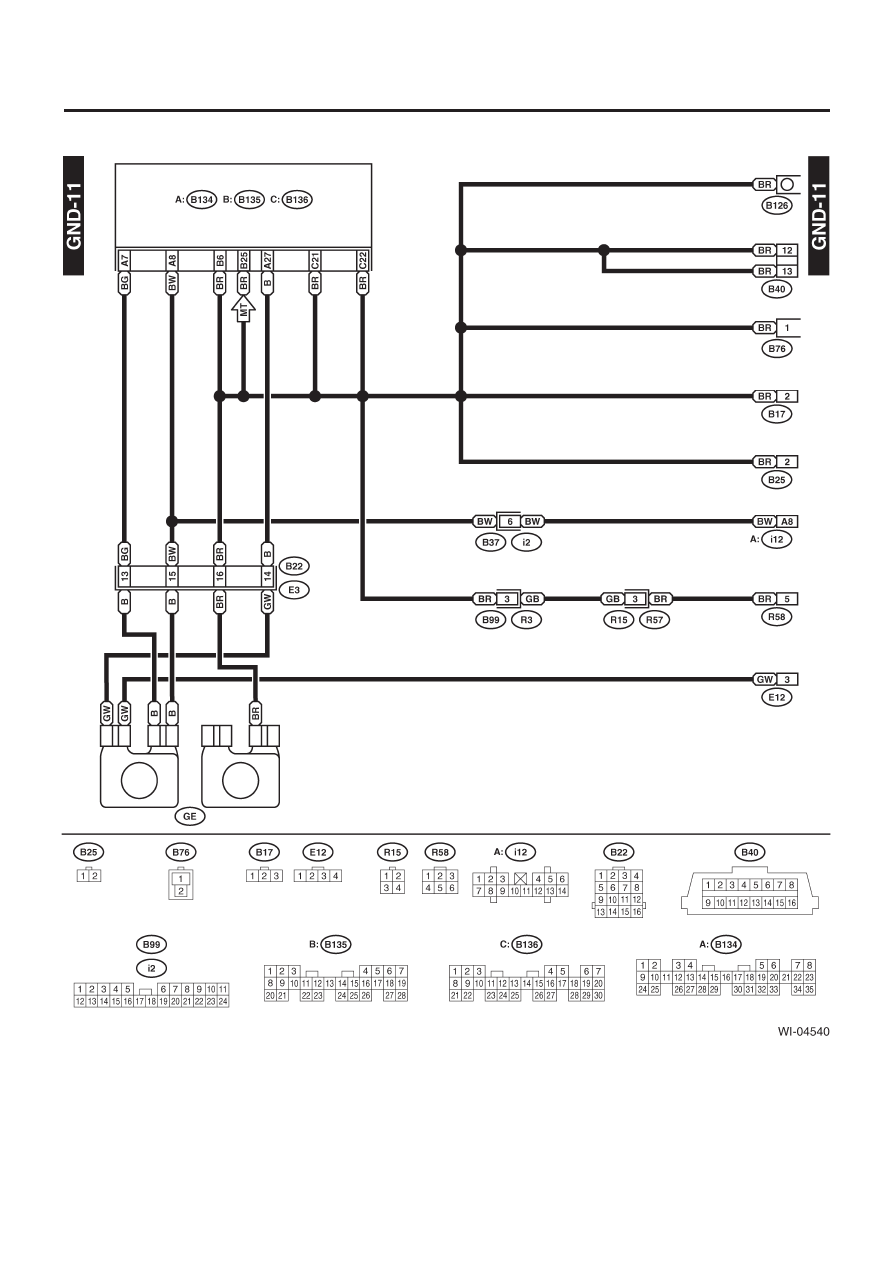

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-42

СИСТЕМА ПРОВОДКИ

6.  ЗАЗЕМЛЕНИЕ ДВИГАТЕЛЯ, МОДЕЛЬ RHD С ДВИГАТЕЛЕМ SOHC С OBD

Модуль управления двигателем

Коннектор связи данных

Коннектор тестового режима

Датчик скорости автомобиля (МТ)

Переключатель нейтрального положения (МТ)

Комбинационный прибор

Катушка зажигания и зажигатель

Устройство топливного насоса

Коричневый

Зеленый

Зеленый

Коричневый

Черный

Черный
