Subaru Impreza: система проводки. Руководство - часть 3
ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ
WI-7
СИСТЕМА ПРОВОДКИ

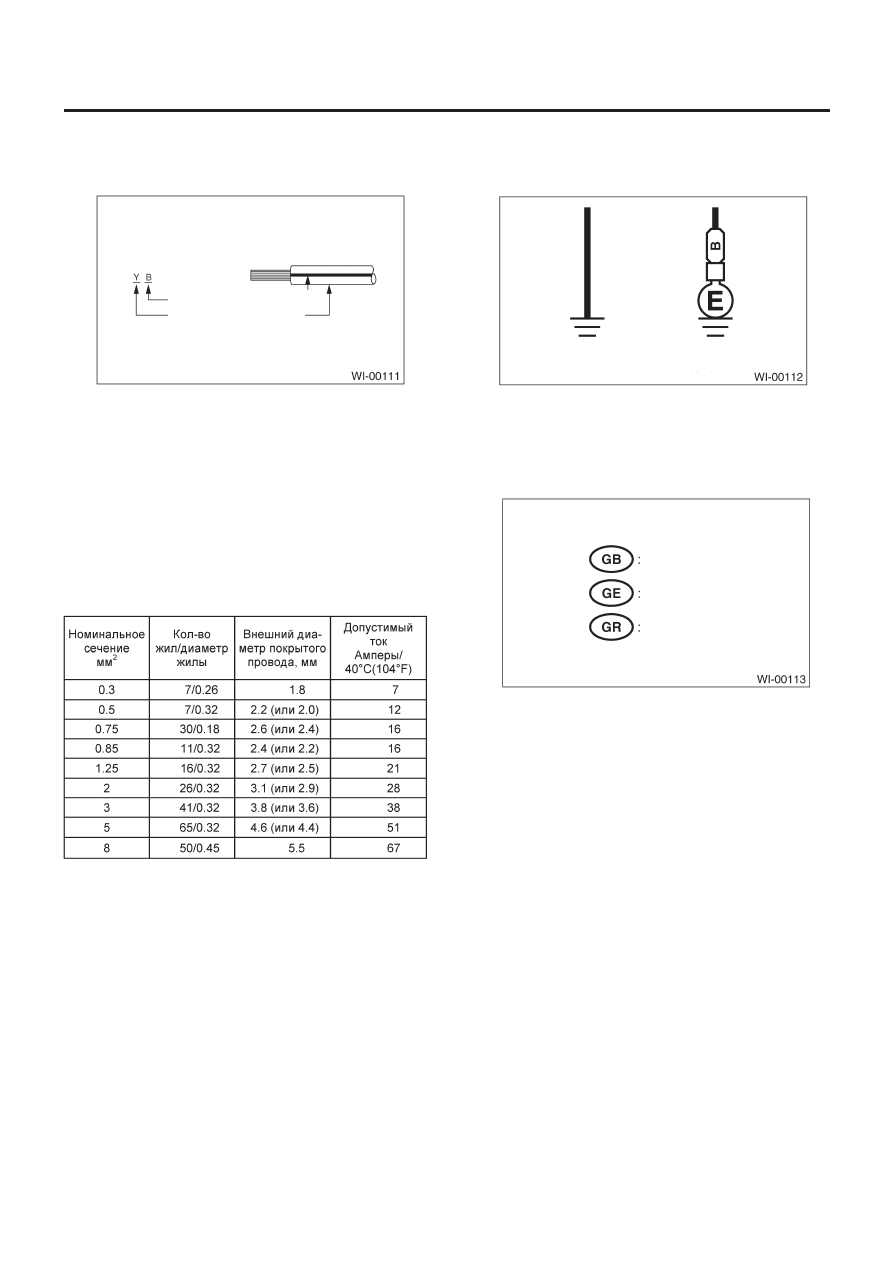

• Код цвета провода, который содержит две буквы (или три
буквы в случае Br или Lg), указывает стандартный цвет (базо-
вый цвет покрытия провода) первой буквой и полоску марки-
ровки—второй буквой.
• В таблице указано номинальное сечение и допустимый ток
для проводов.
ОСТОРОЖНО:
При замене или ремонте провода следите за тем, чтобы
использовать провод такого же типа и размера, что и у
изначально установленного провода.
ПРИМЕЧАНИЕ:
• Допустимый ток в таблице указывает приемлемую силу тока
для каждого провода при окружающей температуре 40°C (104°F).
• Допустимый ток меняется вместе с изменением окружаю-
щей температуры. Также он меняется в случае использова-
ния пучка, состоящего из более чем двух проводов.
• Каждый узел напрямую заземлен на корпус или не напря-
мую—через клемму заземления проводки. Для различения
двух систем заземления в диаграммах проводки используют-
ся разные символы.

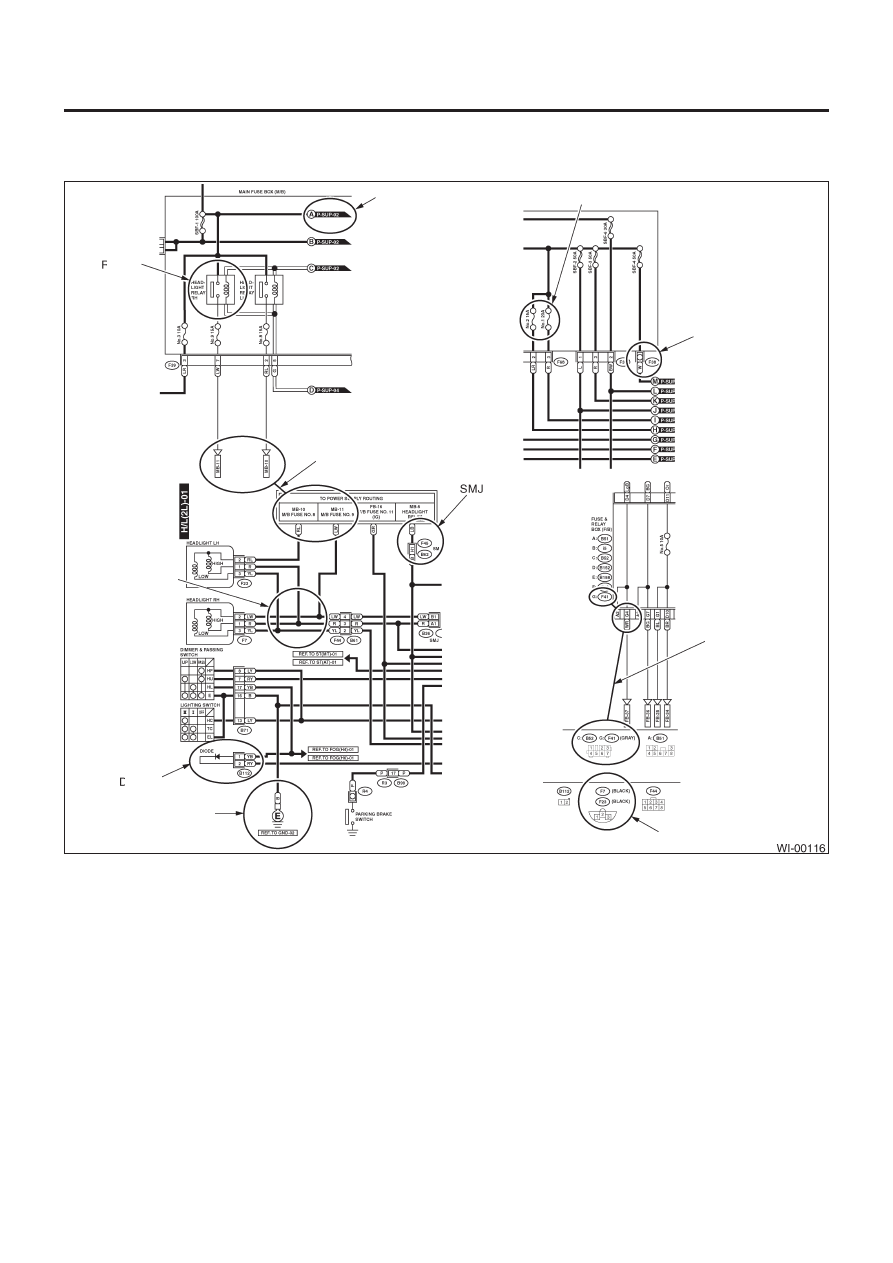

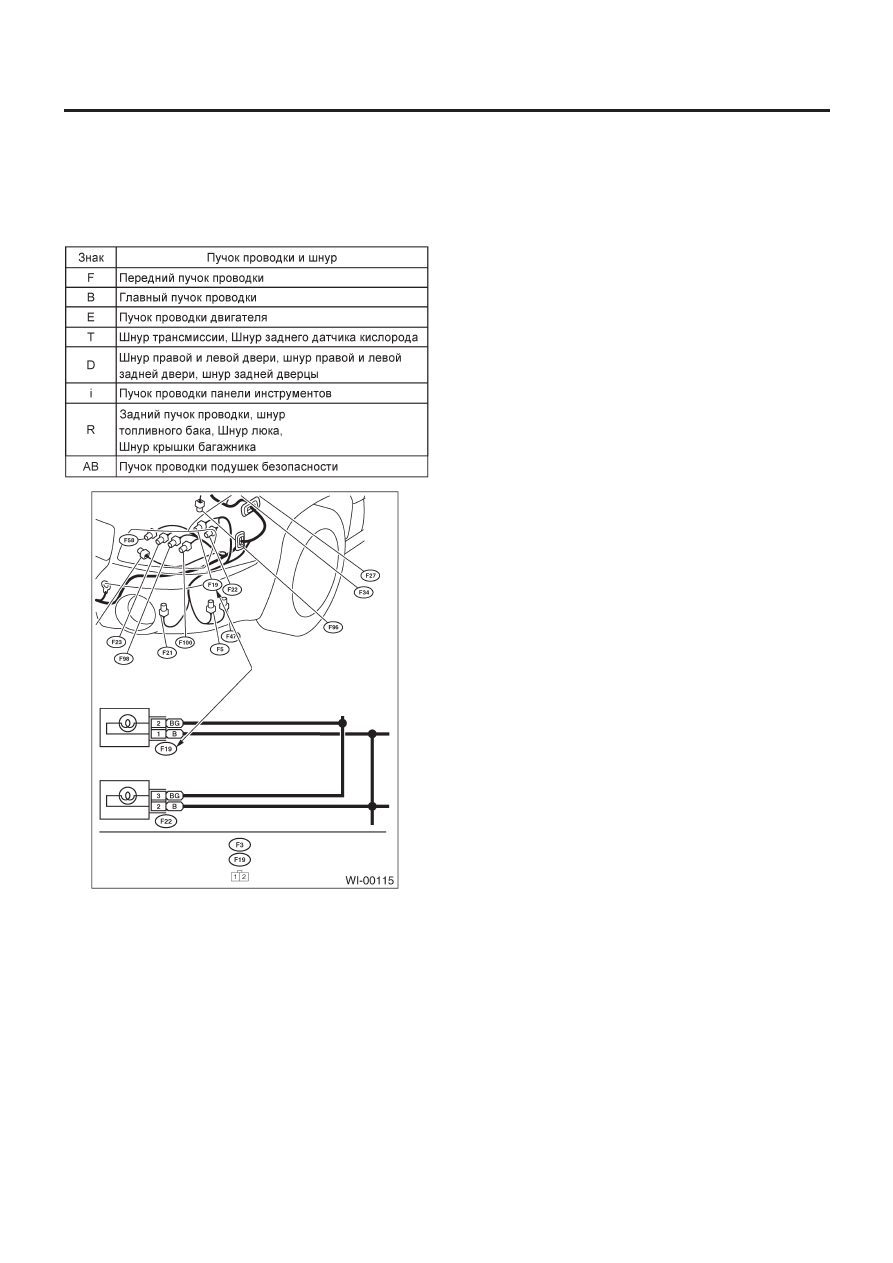

• Указанные в диаграмме проводки точки заземления отно-
сятся к следующему:
ПРИМЕЧАНИЕ:
Все пучки проводки имеют точку заземления, которая должна
быть надежно подсоединена.

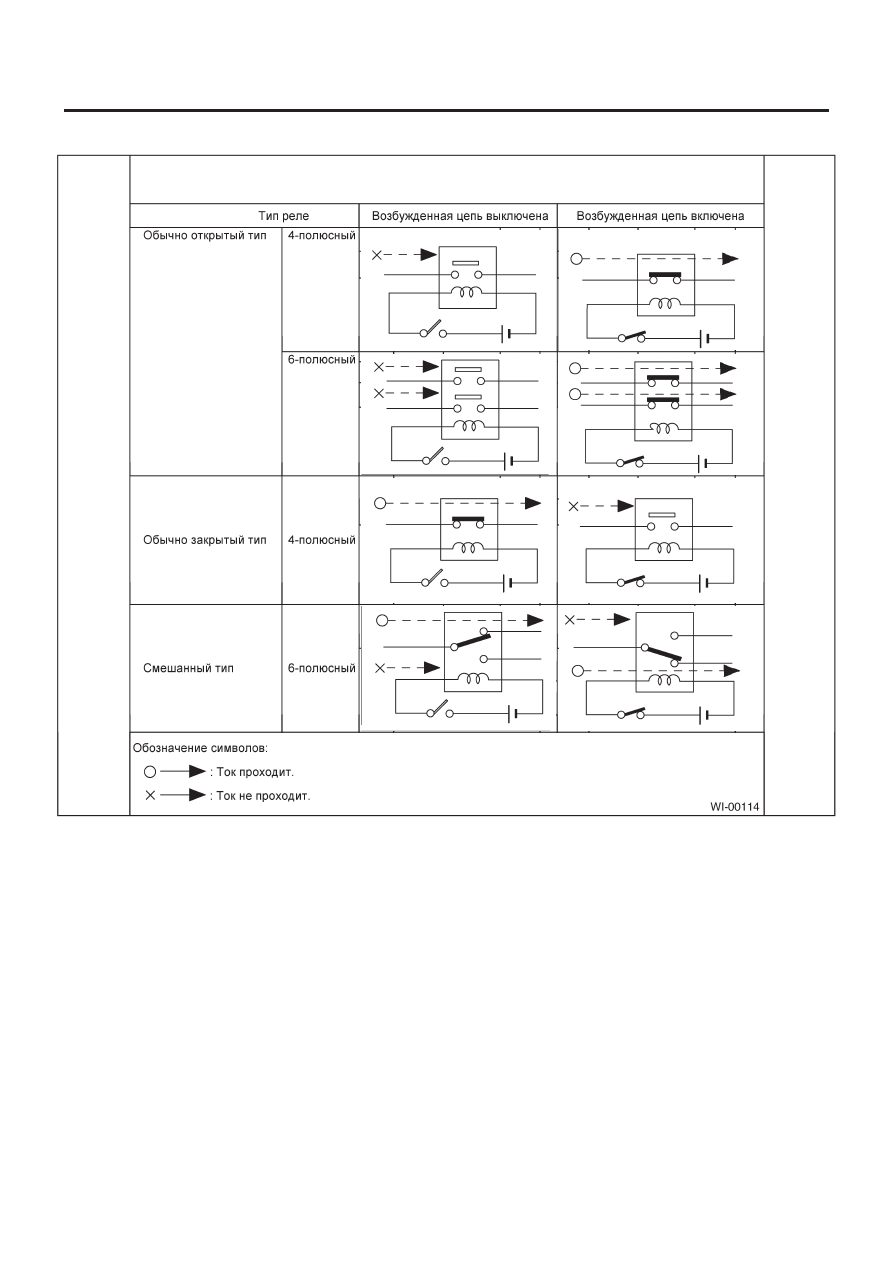

• Реле классифицируются как обычно открытые или обычно
закрытые. Обычно закрытые реле имеют один или более кон-
тактов.
Цвет маркировки:
Цвет:
Черный
Желтый
Прямое заземление
Непрямое заземления
через клемму
Заземление корпуса
Заземление двигателя
Заземление радио
