Subaru Impreza: система проводки. Руководство - часть 2





ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

WI-3

СИСТЕМА ПРОВОДКИ

1. Общая процедура диагностики

A:  ОБЩИЕ ПРОЦЕДУРЫ

1. ОБЩАЯ ИНФОРМАЦИЯ

Самой важной частью диагностики является быстрое, эконо-
мящее время и рабочую силу, определение того, какая деталь
сломана.

2. ОПРЕДЕЛЕНИЕ СИМПТОМА НЕПОЛАДКИ

Определите проблему на основании симптома.

3. ВЕРОЯТНАЯ ПРИЧИНА НЕПОЛАДКИ

Посмотрите на диаграмму проводки и проверьте цепь систе-
мы. Затем проверьте переключатель, реле, предохранитель,
заземление и т.д.

4. НАХОЖДЕНИЕ И УСТРАНЕНИЕ НЕПОЛАДКИ

1) С помощью диагностики сузьте круг причин.
2) В случае необходимости используйте вольтметр, омметр и т.д.
3) Перед заменой определенных компонентов (переключате-
ля, реле и т.д.),  проверьте питание и заземление на предмет
размыкания проводки, плохих коннекторов и т.д. если ника-
ких проблем не обнаружено, проверьте сами компоненты.

5. ПОДТВЕРЖДЕНИЕ РАБОТЫ СИСТЕМЫ

После ремонта убедитесь в том, что система работает долж-
ным образом.

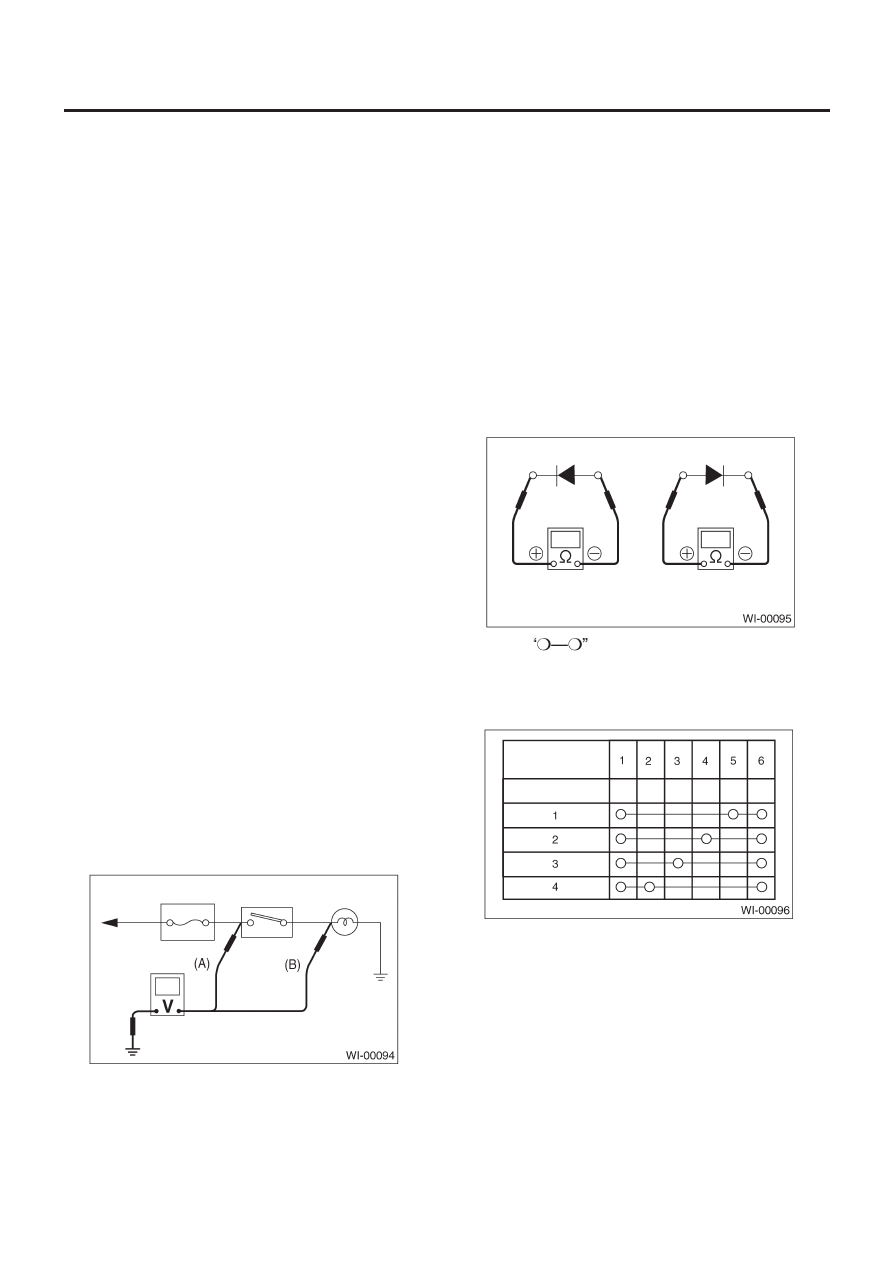

B:  ОБЩИЙ ОСМОТР

1. ЗАМЕР НАПРЯЖЕНИЯ

1) С помощью вольтметра подсоедините минусовой провод к
хорошей точке заземления или к минусовой клемме аккуму-
лятора, а плюсовой провод—к коннектору или клемму компо-
нента.
2) Приложите плюсовой щуп вольтметра к коннектору (A).
Вольтметр покажет напряжение.
3) Переставьте плюсовой щуп на коннектор (B). На вольтмет-
ре не будет никакого напряжения.

4) При подобной настройке поверните переключатель в поло-
жение ВКЛ. Вольтметр покажет напряжение и, в то же самое
время, загорится лампочка.
5) Цепь в хорошем состоянии. Если появляются такие проб-
лемы, как не загорающаяся лампочка,  используйте описан-
ные выше процедуры для отслеживания неполадки.

2. ПРОВЕРКИ ЭЛЕКТРОПРОВОДИМОСТИ ЦЕПИ

1) Отсоедините кабель аккумулятора или коннектор так, что-
бы между проверяемыми точками не было напряжения.
Подсоедините два провода омметра к проверяемым точкам.
Если в цепи есть диоды, поменяйте провода местами и про-
верьте снова.
2) Используйте омметр для проверки электропроводимости
диода. При подсоединении минусового провода к плюсовой
стороне диода, а плюсового провода—к минусовой стороне,
электропроводимость должна присутствовать.
При подключении двух проводов в обратном порядке, элект-
ропроводимости быть не должно.

3) Символ

означает, что между двумя точками или

клеммами есть электропроводимость. Например, когда пе-
реключатель находится в положении "3", электропроводи-
мость присутствует между клеммами 1, 3 и 6, как показано на
таблице ниже.

К питанию

Предохра-
нитель

Переклю-
чатель

Свет

Электропроводимость

Нет электропроводимости

Клемма

Выкл

Полож. переключ.

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

WI-4

СИСТЕМА ПРОВОДКИ

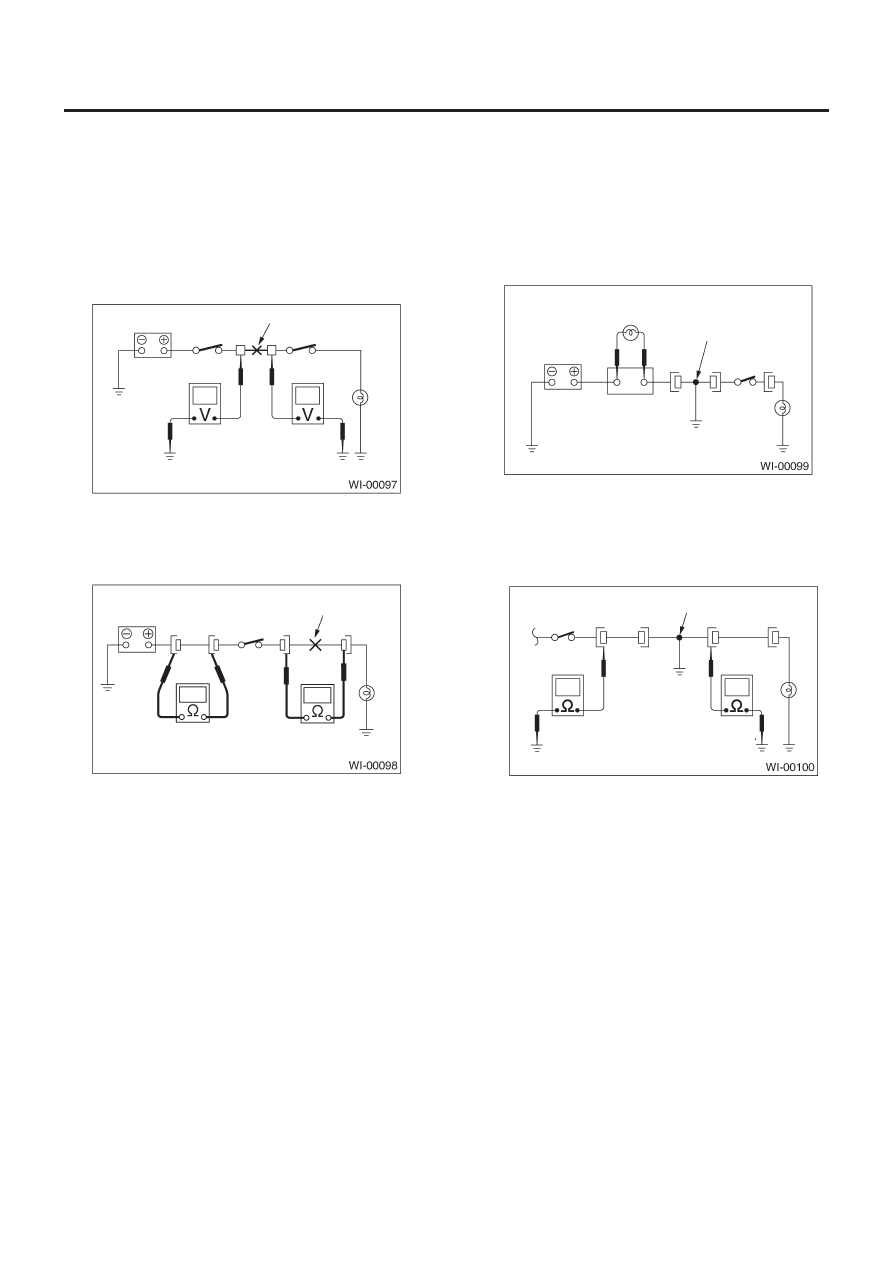

3. КАК ОПРЕДЕЛИТЬ РАЗМЫКАНИЕ ЦЕПИ

1) Метод с вольтметром:
Размыкание цепи определяется путем измерения напряже-
ния между соответствующими коннекторами и заземлением
с помощью вольтметра, начиная с коннектор, расположенно-
го ближе всех к питанию. Питание должно быть включено,
чтобы в цепи был ток. Если между определенным коннекто-
ром и заземлением нет напряжения, это означает, что цепь
между этим коннектором и предыдущим коннектором ра-
зомкнута.

2) Метод с омметром:
Отсоедините все предполагаемые коннекторы и проверьте
электропроводимость в проводке между соседними коннек-
торами. Если омметр указывает "бесконечность", проводка
разомкнута.

4. КАК ОПРЕДЕЛИТЬ КОРОТКОЕ ЗАМЫКАНИЕ

1) Метод с тестовой лампой:
Подсоедините тестовую лампу (прибл. 3 Вт) на место сгорев-
шего предохранителя и дайте току пойти через цепь. Отсое-
диняйте по одному коннектору за раз от цепи, начиная с рас-
положенного дальше всех от питания. Если лампочка гаснет
при отсоединении коннектора, проводка между этим соеди-
нением и следующим коннектором (находящимся дальше от
питания) замкнута.

2) Метод с омметром:
Отсоедините все предполагаемые коннекторы и проверьте
электропроводимость между каждым коннектором и зазем-
лением. Если коннектор показывает электропроводимость
между определенным коннектором и заземлением, данный
коннектор замкнут.

Открытая цепь
или проводка

Напряжение есть

Напряжения нет

Открытая
цепь

Электропроводимость
есть

Электропроводимости нет

Замкнутая
проводка

Тестовая лампа

Держатель
предохранителя

Замкнутый коннектор

Электропроводимость есть

Электропроводимости нет

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

WI-5

СИСТЕМА ПРОВОДКИ

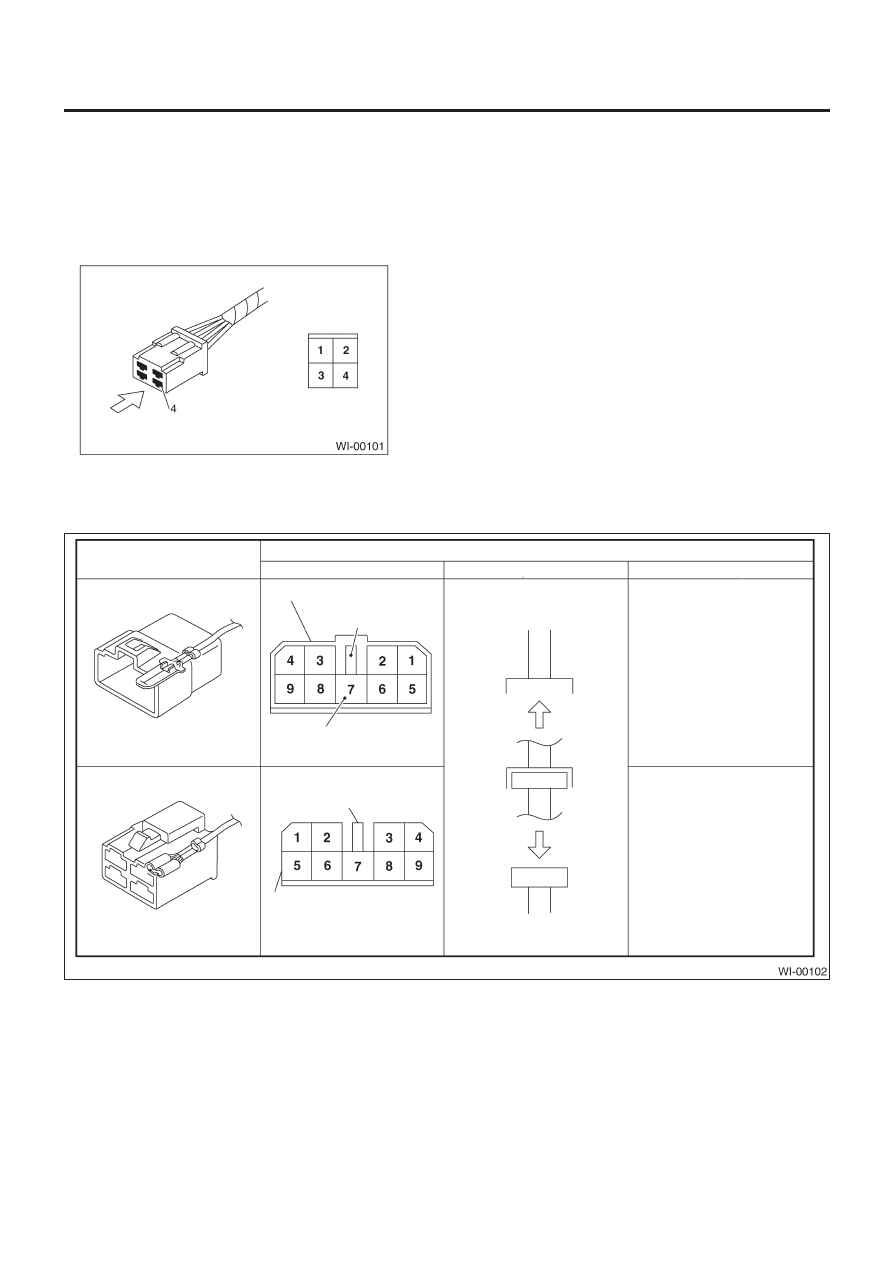

C:  КАК ЧИТАТЬ ДИАГРАММЫ ПРОВОДОК

1. ДИАГРАММА ПРОВОДКИ

Диаграмма проводки каждой системы нарисована так, чтобы вы могли понять путь, который проходит электрический ток от акку-
мулятора.
В диаграммах используются наброски и коды. Они читаются следующим образом:
• Каждый коннектор и положение его клемм указываются рисунком коннектора в отсоединенном состоянии, вид спереди.

• Количество полюсов или фиксаторов, наличие замка и количество фиксаторов в каждой клемме указываются на рисунке для ка-
ждого коннектора. На рисунке самое большое количество полюсов относится к тому количеству полюсов, которое есть в  коннек-
торе. Например, рисунок следующего коннектора показывает, что в коннекторе 9 полюсов.

Вид с этого положения

Коннектор, показанный в диаграмме проводки

Рисунок

Символ

Количество полюсов

Коннектор,

используемый в автомобиле

Двойные рамки

Указывает на то,
что есть замок

Указывает на то, что есть замок

Указывает на количество

полюсов

Одиночная рамка

Пронумеровано от верхнего
правого до нижнего левого

Пронумеровано от верхнего
левого до нижнего правого

ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

WI-6

СИСТЕМА ПРОВОДКИ

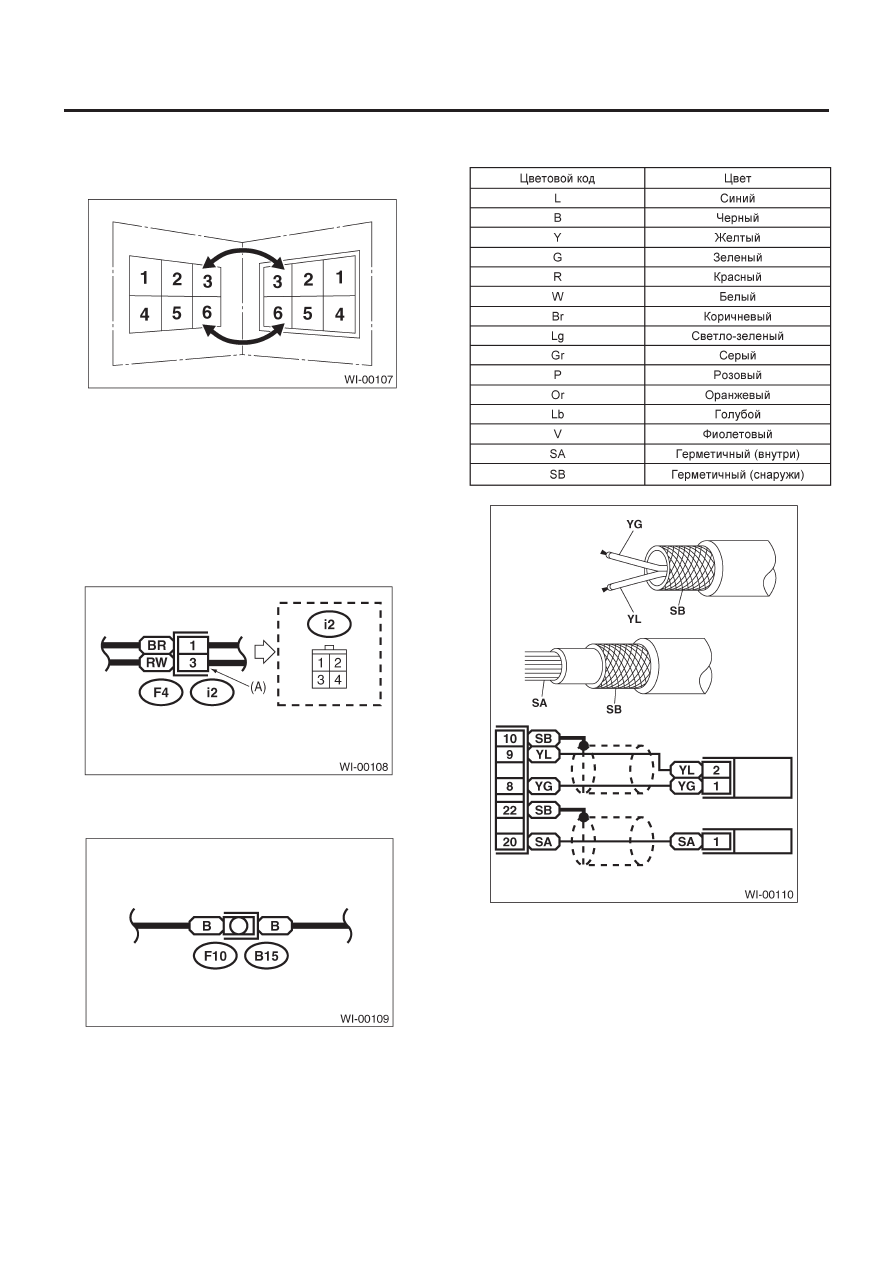

• Если смотреть на комплект коннекторов спереди, номера
полюсов на одном коннекторе будут симметричны номерам
на другом. Когда подобные два коннектора соединяются как
узел, то подсоединяются полюса с одинаковыми номерами.

• Пучок проводки:
В сопутствующем списке указан номер коннектора, количе-
ство полюсов, наружные цвета и сопряженные с ним соеди-
нения.
• На рисунке коннектора в диаграмме проводки обычно пока-
зана сторона (A) коннектора. Отношения между цветом про-
вода, номером клеммы и коннектором описаны на рисунке.

ПРИМЕЧАНИЕ:
Провод, идущий в направлении от клеммы коннектора, ино-
гда может иметь цвет, отличный от цвета провода, идущего в
другом направлении от той же самой клеммы.

• В диаграмме проводки, коннекторы, количество клемм ко-
торых не указано, относятся к однополюсному типу. Рисунки
подобных коннектором опущены намеренно.

• Приведенные ниже коды цветов используются для обозна-
чения цвета используемых проводов.

Цвет провода:
BR (Клемма № 1)
RW (Клемма № 3)
