ПИТАНИЕ

WI-15

СИСТЕМА ПРОВОДКИ

3. Питание

A: ДИАГРАММА ПРОВОДКИ

1.  МОДЕЛЬ LHD

ГЛАВНАЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ

Главный вен-
тилятор 20 А

Вспомога-
тельный
вентилятор
20 А

ПЕРЕКЛЮЧА-
ТЕЛЬ FWD

Реле вспо-
могат.  вен-
тилятора-2

Реле вспо-
могат.  вен-
тилятора-1

Реле

А/С

Реле
главного
вентиля-
тора-1

Реле
главного
вентиля-
тора-2

Реле
звуко-
вого
сигнала

КОРОБКА ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ

ПИТАНИЕ

WI-16

СИСТЕМА ПРОВОДКИ

ТОК АККУМУЛЯТОРА

ДРУГИЕ ТОКИ

ТОК ОТ КЛЕММЫ IG ПЕРЕ-
КЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

ТОК ОТ КЛЕММЫ АСС
ПЕРЕКЛЮЧАТЕЛЯ ЗА-
ЖИГАНИЯ

АКУМУЛЯТОР

ГЛАВНАЯ КОРОБКА ПРЕДОХРАНИТЕЛЕЙ

Генератор

Реле
перед-
них
фар RH

Реле
перед-
них
фар LH

ДЕРЖАТЕЛЬ SBF

ЧЕРНЫЙ

ЗЕЛЕНЫЙ

ЧЕРНЫЙ

ЧЕРНЫЙ

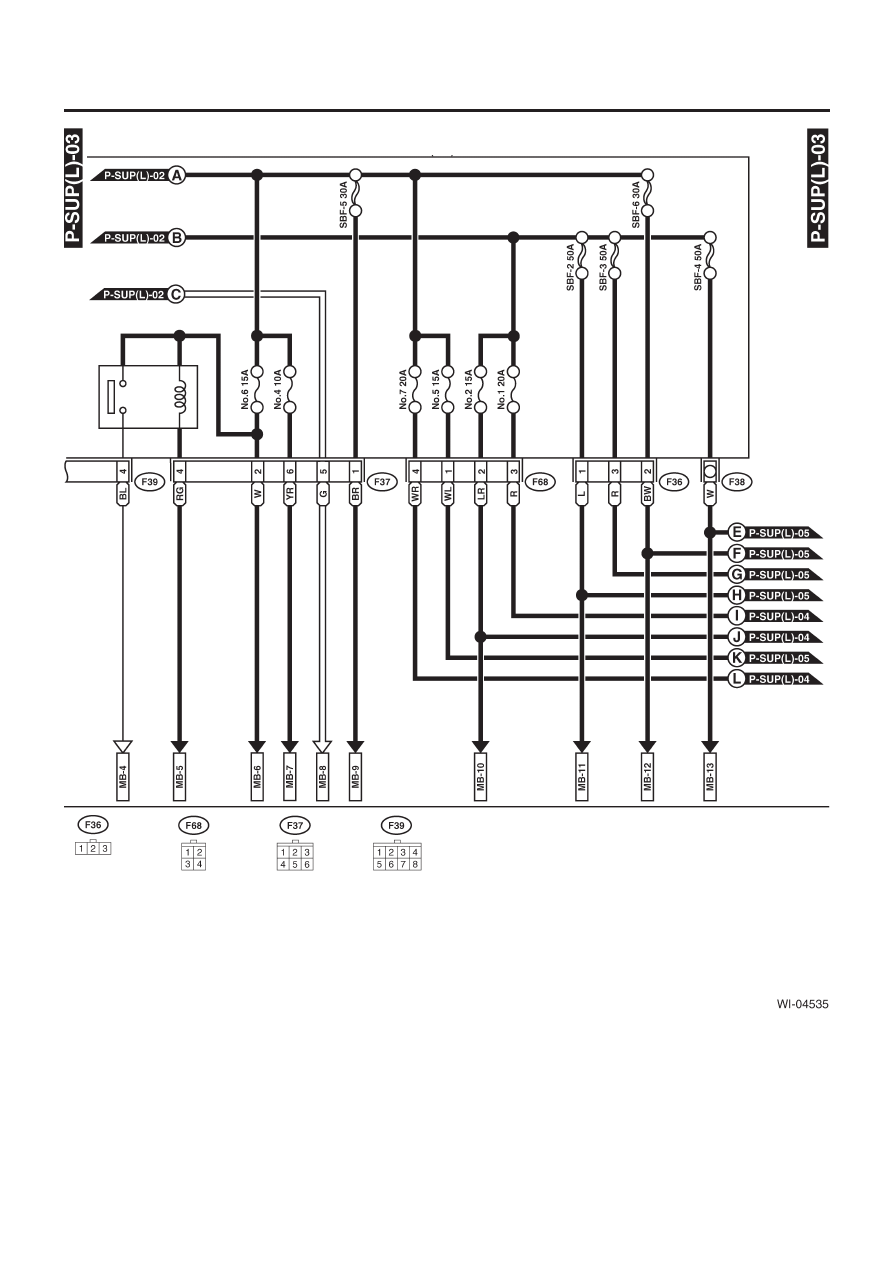

ПИТАНИЕ

WI-17

СИСТЕМА ПРОВОДКИ

Главная коробка предохранителей (М/В)

Реле
звуко-
вого
сигна-
ла

Черный

Черный

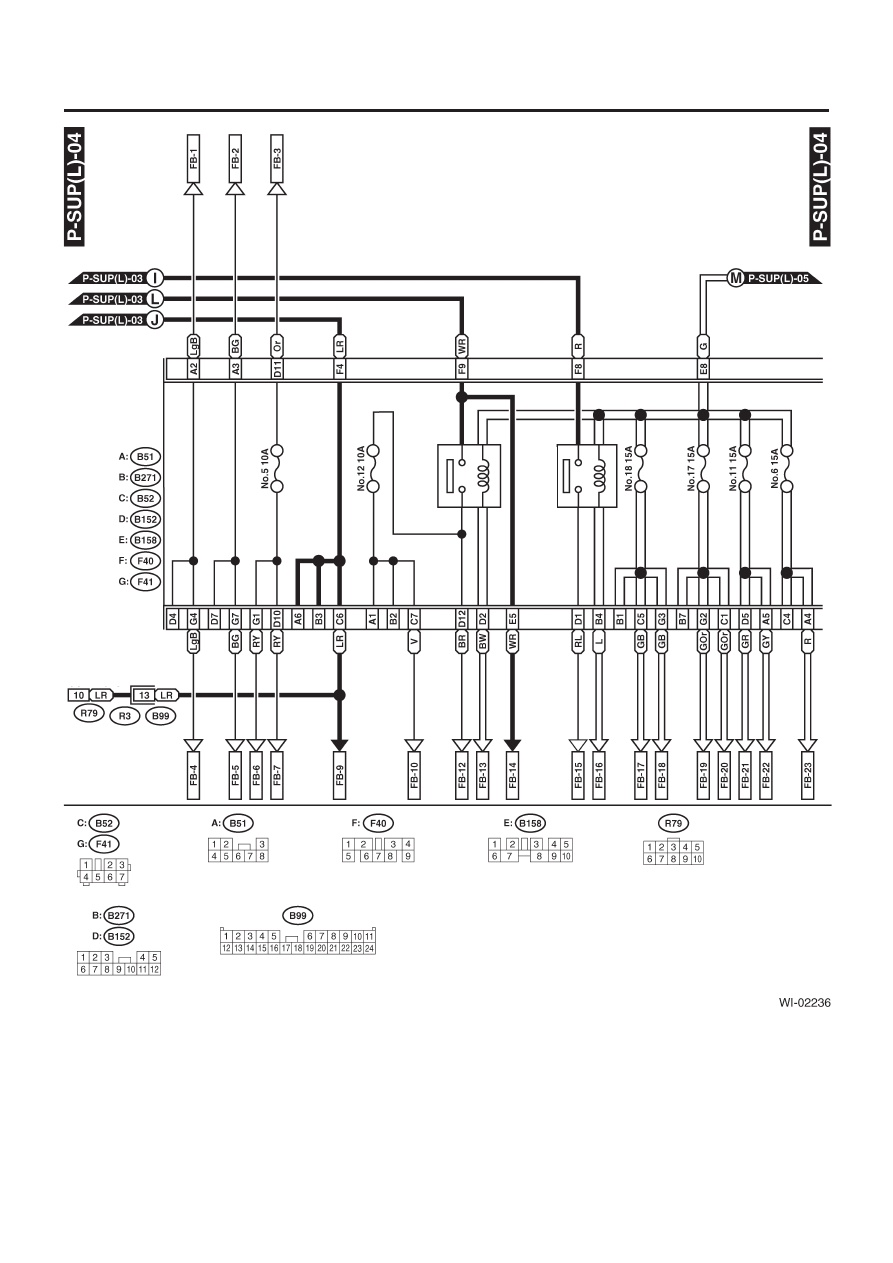

ПИТАНИЕ

WI-18

СИСТЕМА ПРОВОДКИ

Коробка
предохраните-
лей и реле (F/B)

Заднее
реле и
осве-
щения

Реле
задне-
го раз-
мора-
жива-
теля

Коннектор
трейлера

Серый

Серый

Синий

Коричневый

Синий
