РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-29

СИСТЕМА ПРОВОДКИ

4. Распределение заземления

A: ДИАГРАММА ПРОВОДКИ

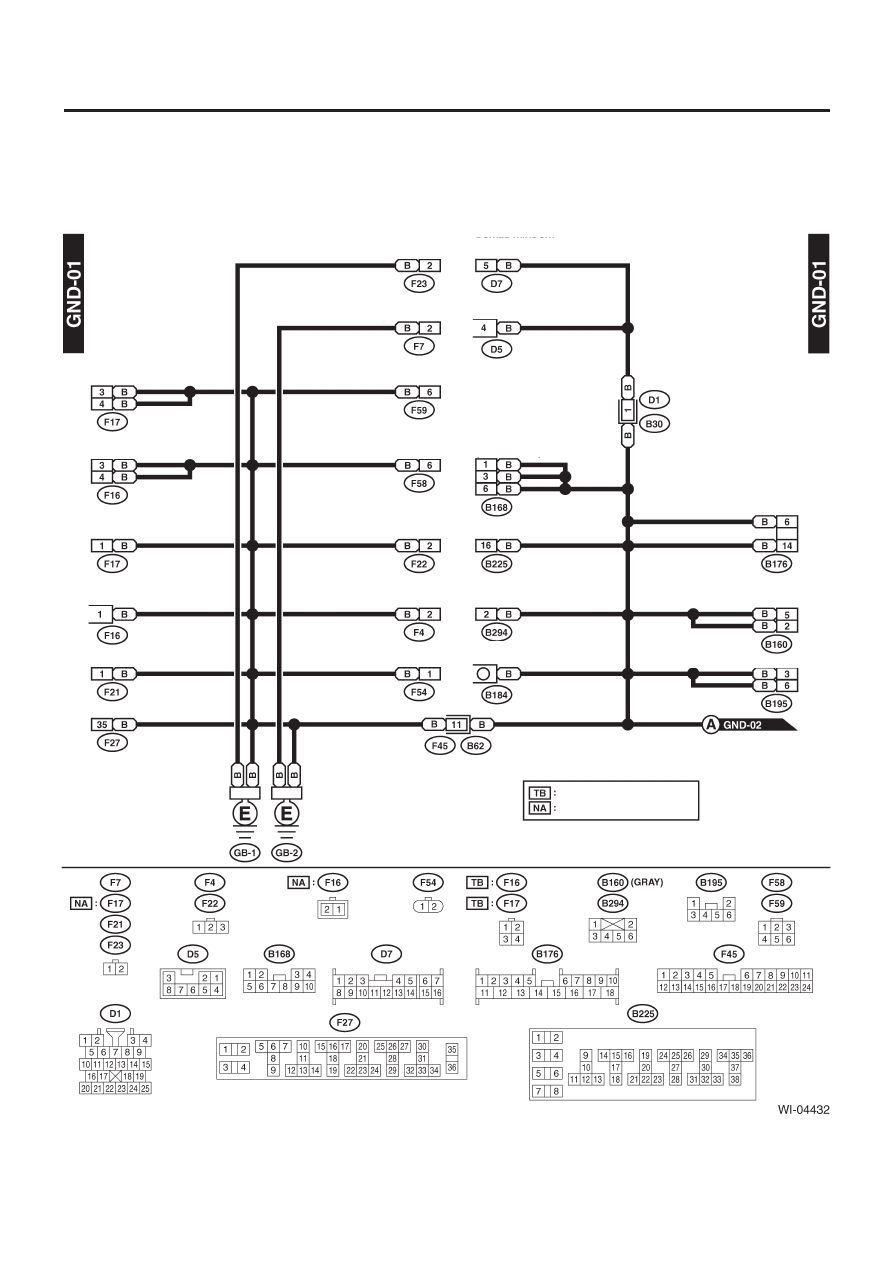

1. ЗАЗЕМЛЕНИЕ НА МАССУ, МОДЕЛЬ LHD

Мотор главного
вентилятора (модель
с двигателем турбо)

Мотор вспомогательного вентиля-
тора (модель с двигателем турбо)

Мотор главного вентилятора
(модель с двигателем не турбо)

Мотор вспомогательного вентилятора
(модель с двигателем не турбо)

Передний противотуманный свет LH

Переключатель FWD

Передний свет LH (ближний свет)

Передний свет RH (ближний свет)

Регулятор высоты передних фар RH

Регулятор высоты передних
фар LH

Передний сигнал поворота
и габаритный огонь LH

Передний сигнал поворота
и габаритный огонь RH

Боковой сигнал поворота LH

Главный переключатель электростеклоподъемников

Зеркало заднего вида
(сторона водителя)

Панель управления ре-
жимами (ручной А/С)

Реле электростеклоподъемников

Переключатель разбрызги-
вания воды интеркулера

Регистрационный коннектор
доступа без ключа

Модуль управления
доступом без ключа

Переключатель передних
противотуманных огней

Переключатель задних противотуманных огней

Модель с двигателем турбо

Модель с двигателем не турбо

Серый

Черный

Черный

Черный

Черный

Черный

Серый

Серый

Серый

Серый

Серый

Серый

Держатель реле

Блок реле

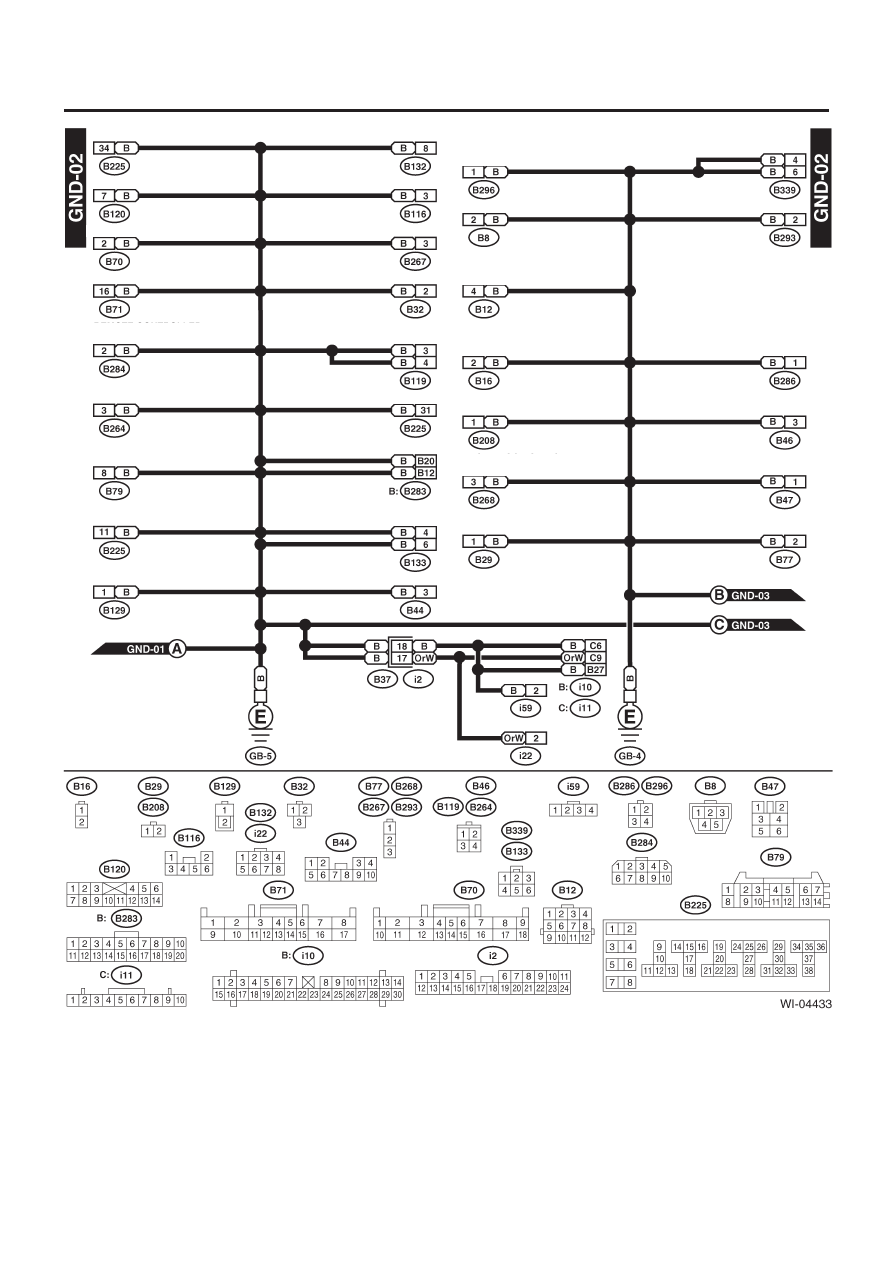

РАСПРЕДЕЛЕНИЕ ЗАЗЕМЛЕНИЯ

WI-30

СИСТЕМА ПРОВОДКИ

Реле обогрева сидений

Переключатель регулировки
высоты передних фар

Радио

Комбинированный переключатель (стеклоочиститель)

Переключатель передней двери (сторона водителя)

Модуль сигналов поворота и аварийных сигналов

Ручка селектора АТ

Комбинированный переключатель (свет)

Переключатель дистанционно
управляемого зеркала заднего вида

Реле ABS

Ограничительный коннектор

Реле зажигания

Переключатель кик-дауна

Передняя дополнительная
розетка питания

Реле обогрева зеркал

Модуль управления автоматическим А/С

Переключатель режима
POWER и режима SNOW

Таймер ремня безопасности

Таймер заднего размораживателя

Мотор переднего стеклоочистителя

Ингибиторный переключатель (АТ)

Предупреждающий переключатель
уровня тормозной жидкости

Освещение
отсека для перчаток

Переключатель передней
двери (сторона пассажира)

Переключатель AWD-LO

Переключатель режимов контролируемого
водителем межосевого дифференциала

Исполнительный механизм смешения воздуха

Таймер разбрызгивания воды интеркулера

Реле топливного насоса

Главное реле

Исполнительный механзм режимов

Комбинационный прибор

Часы

Переключатель аварийных огней

Серый

Серый

Серый

Черный

Черный

Черный

Зеленый

Зеленый

Зеленый

Красный

Синий

Синий

Коричневый

Блок реле (черный)
