СИСТЕМА ДОСТУПА БЕЗ КЛЮЧА

SL-21

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

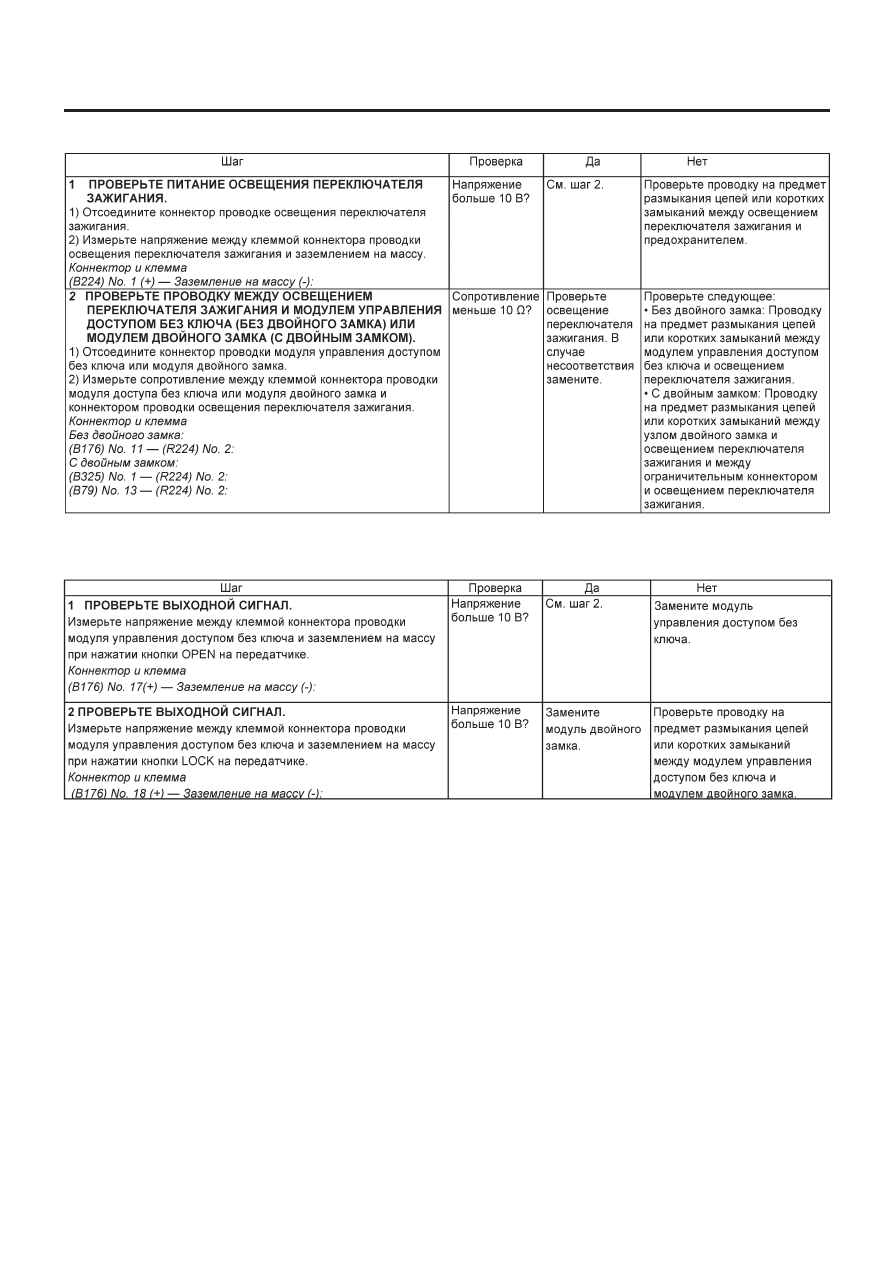

10. ПРОВЕРЬТЕ ЦЕПЬ ОСВЕЩЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ

11. ПРОВЕРЬТЕ ВЫХОДНОЙ СИГНАЛ К МОДУЛЮ ДВОЙНОГО ЗАМКА

ПЕРЕДНЯЯ ВНУТРЕННЯЯ РУЧКА

SL-22

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

4. Передняя внутренняя ручка

A:  ДЕМОНТАЖ

1) Снимите отделку двери. <См. EI-37, ДЕМОНТАЖ, Отделка
передней двери.>
2) Снимите уплотнительную крышку. <См. EB-17, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>
3) Снимите винт и два тяговых соединения.
4) Снимите переднюю внутреннюю ручку.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внутренняя ручка работает правильно
после установки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.

ПЕРЕДНЯЯ ВНЕШНЯЯ РУЧКА

SL-23

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

5. Передняя внешняя ручка

A:  ДЕМОНТАЖ

1. МОДЕЛЬ БЕЗ ДВОЙНОГО ЗАМКА

1) Снимите отделку двери. <См. EI-37, ДЕМОНТАЖ, Отделка
передней двери.>
2) Снимите уплотнительную крышку. <См. EB-17, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>
3) Снимите болт (A).
4) Опустите стекло передней двери вниз. Снимите болт и фи-
ксатор тяги.
5) Снимите переднюю внешнюю ручку.

2. МОДЕЛЬ С ДВОЙНЫМ ЗАМКОМ

1) Снимите отделку двери. <См. EI-37, ДЕМОНТАЖ, Отделка
передней двери.>
2) Снимите уплотнительную крышку. <См. EB-17, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>
3) Снимите стекло передней двери. <См. GW-12, ДЕМОНТАЖ,
Стекло передней двери.>
4) Снимите цилиндр ключа.   <См.  SL-38, ПЕРЕДНЯЯ ДВЕРЬ,
ЗАМЕНА, Цилиндры замков с ключами.>
5) Снимите передний болт, а затем снимите переднюю внеш-
нюю ручку.

ОСТОРОЖНО:
Не применяйте чрезмерных усилий при демонтаже ручки
с дверной панели, так как это может деформировать ее.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что внешняя ручка работает правильно пос-
ле установки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.

УСТРОЙСТВО ЗАЩЕЛКИ ПЕРЕДНЕЙ ДВЕРИ

SL-24

УСТРОЙСТВА БЕЗОПАСНОСТИ И ЗАМКИ

6. Устройство защелки передней двери

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Снимите отделку двери. <См. EI-37, ДЕМОНТАЖ, Отделка
передней двери.>
3) Снимите уплотнительную крышку. <См. EB-17, ДЕМОН-
ТАЖ, Передняя уплотнительная крышка.>
4) Снимите переднюю внутреннюю ручку. <См. SL-22, ДЕ-
МОНТАЖ, Передняя внутренняя ручка.>
5) Снимите три винта и болт.

6) Снимите устройство защелки передней двери, а затем от-
соедините коннектор.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Убедитесь в том, что замок работает правильно после уста-
новки.

C: ОСМОТР

1) Убедитесь в том, что тяга не деформирована.
2) Убедитесь в беспрепятственной работе рычага и тяги.
