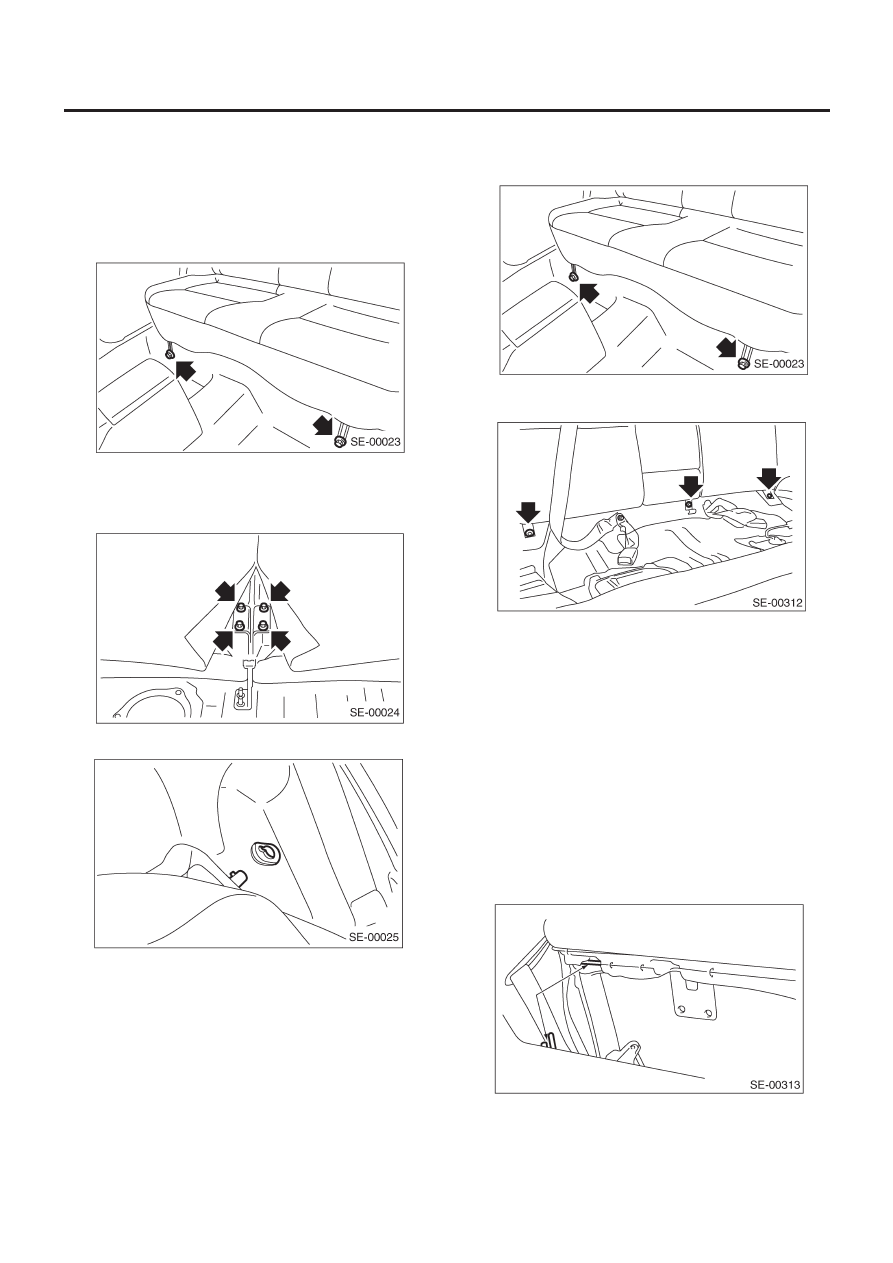

ЗАДНЕЕ СИДЕНИЕ

SE-13

СИДЕНИЯ

3. Заднее сидение

A:  ДЕМОНТАЖ

1. МОДЕЛЬ WAGON

1) Снимите болты и отделите подушку заднего сидения.

2) Снимите подголовник.
3) Снимите напольный коврик багажного отсека. <См. EI-56,
ДЕМОНТАЖ, Напольный коврик багажного отсека.>
4) Переверните коврик и снимите болты.

5) Снимите спинку заднего сидения.

2. МОДЕЛЬ СЕДАН

1) Снимите болты и отделите подушку заднего сидения.

2) Снимите болты, крепящие нижнюю часть спинки, и открой-
те центральную сквозную крышку, ведущую в багажный отсек.

3) Поднимите спинку заднего сидения и снимите ее.

B:  УСТАНОВКА

1. МОДЕЛЬ WAGON

Установите в обратном порядке.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общем описании". <См. SE-
4, ЗАДНЕЕ СИДЕНИЕ (МОДЕЛЬ WAGON), КОМПО-
НЕНТ, Общее описание.>

2. МОДЕЛЬ СЕДАН

1) Закрепите на крючках и зафиксируйте верхнюю заднюю
сторону спинки заднего сидения на крючке кузова.

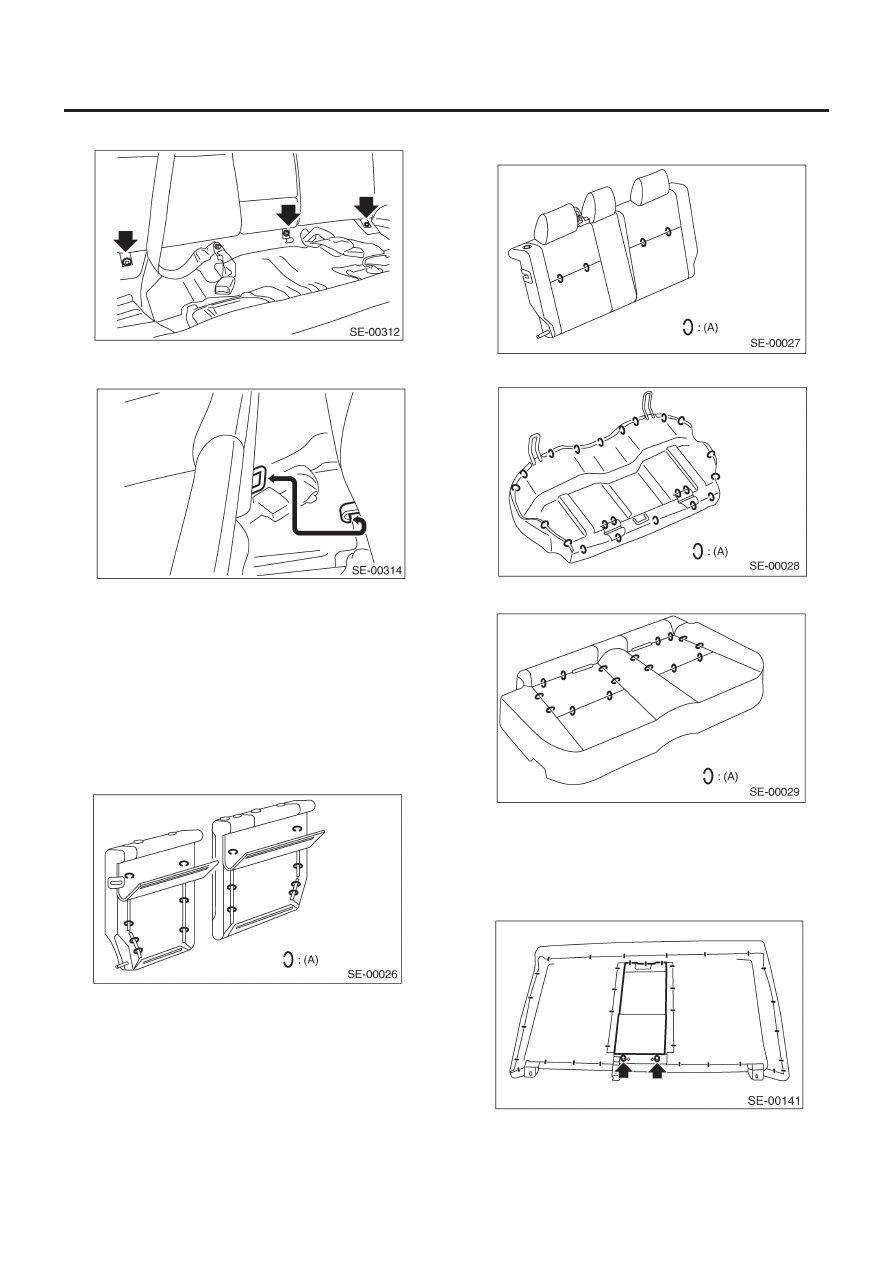

ЗАДНЕЕ СИДЕНИЕ

SE-14

СИДЕНИЯ

2) Затяните болты.

3) Закрепите на крючках и зафиксируйте подушку сидения на
крючке в нижней части спинки заднего сидения.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общем описании". <См. SE-
4, ЗАДНЕЕ СИДЕНИЕ (МОДЕЛЬ WAGON), КОМПО-
НЕНТ, Общее описание.>

C:  РАЗБОРКА

1. МОДЕЛЬ WAGON

1) Снимите заднее сидение. <См. SE-13, МОДЕЛЬ WAGON,
ДЕМОНТАЖ, Заднее сидение.>
2) Снимите изогнутые кольца (A) сзади спинки сидения.

3) Снимите изогнутые кольца (A) на передней части подушки
и снимите кожух.

4) Снимите изогнутые кольца (A) сзади подушки сидения.

5) Снимите изогнутые кольца (A) и снимите кожух.

2. МОДЕЛЬ СЕДАН

1) Снимите заднее сидение. <См. SE-13, МОДЕЛЬ СЕДАН,
ДЕМОНТАЖ, Заднее сидение.>
2) Открутите две гайки и снимите устройство подлокотника.

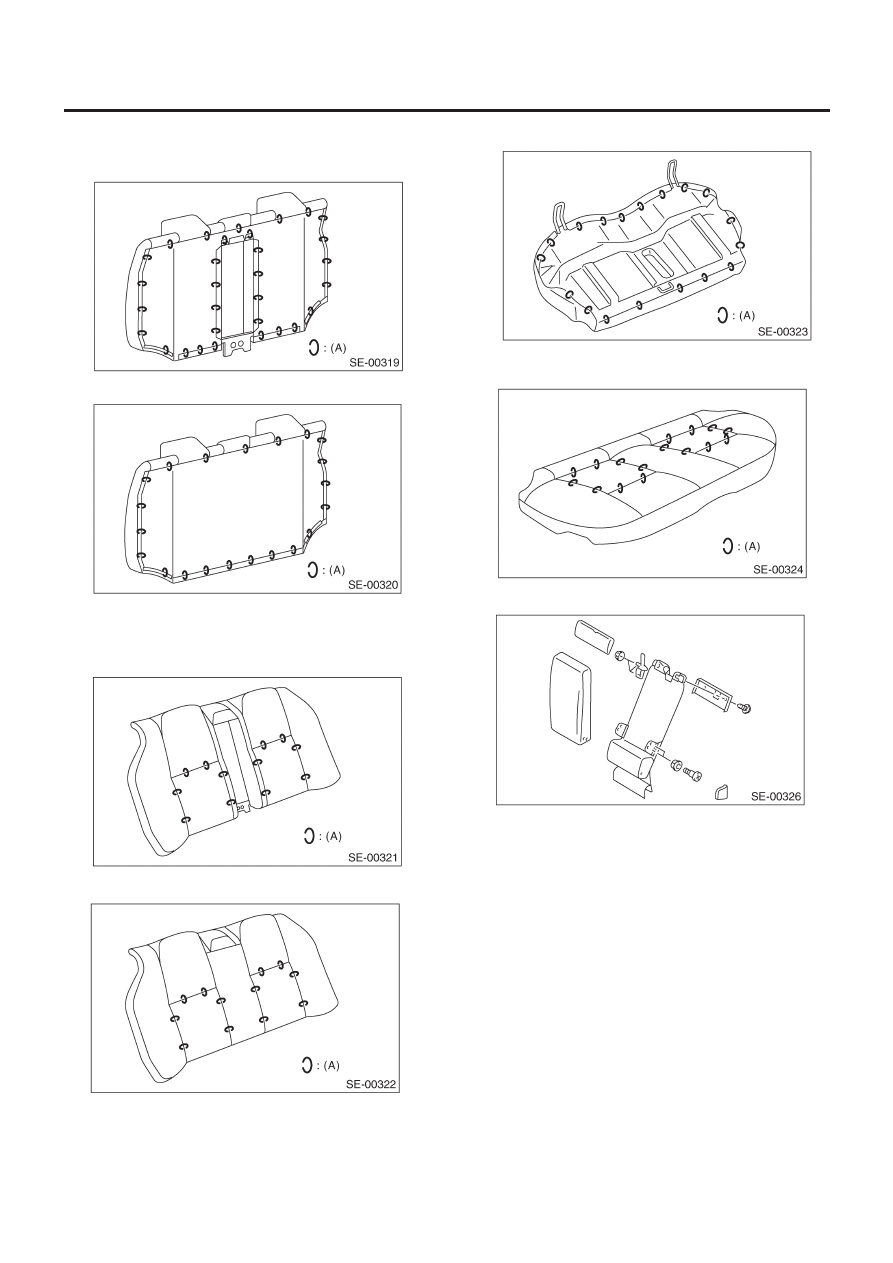

ЗАДНЕЕ СИДЕНИЕ

SE-15

СИДЕНИЯ

3) Снимите изогнутые кольца (A) сзади спинки сидения.

• МОДЕЛЬ со сквозным подлокотником

• МОДЕЛЬ унифицированного типа

4) Снимите изогнутые кольца (A), а затем снимите кожух си-
дения.

• МОДЕЛЬ со сквозным подлокотником

• МОДЕЛЬ унифицированного типа

5) Снимите изогнутые кольца (A) сзади подушки сидения.

6) Снимите изогнутые кольца (A), а затем снимите кожух си-
дения.

7) Снимите гайки и винты и разберите устройство подлокотника.

D: СБОРКА

1. МОДЕЛЬ WAGON

Соберите в обратном порядке.

ПРИМЕЧАНИЕ:
• Не загрязняйте и не повреждайте кожух.
• При установке изогнутых колец следите за тем, чтобы сиде-
нье не сморщилось.

2. МОДЕЛЬ СЕДАН

Соберите в обратном порядке.

ПРИМЕЧАНИЕ:
• Не загрязняйте и не повреждайте кожух.
• При установке изогнутых колец следите за тем, чтобы сиде-
нье не сморщилось.
