Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 90





1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Переднее сидение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

3.  Заднее сидение  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

СИДЕНИЯ

SE

Стр.

ОБЩЕЕ ОПИСАНИЕ

SE-2

СИДЕНИЯ

1. Общее описание

A: КОМПОНЕНТ

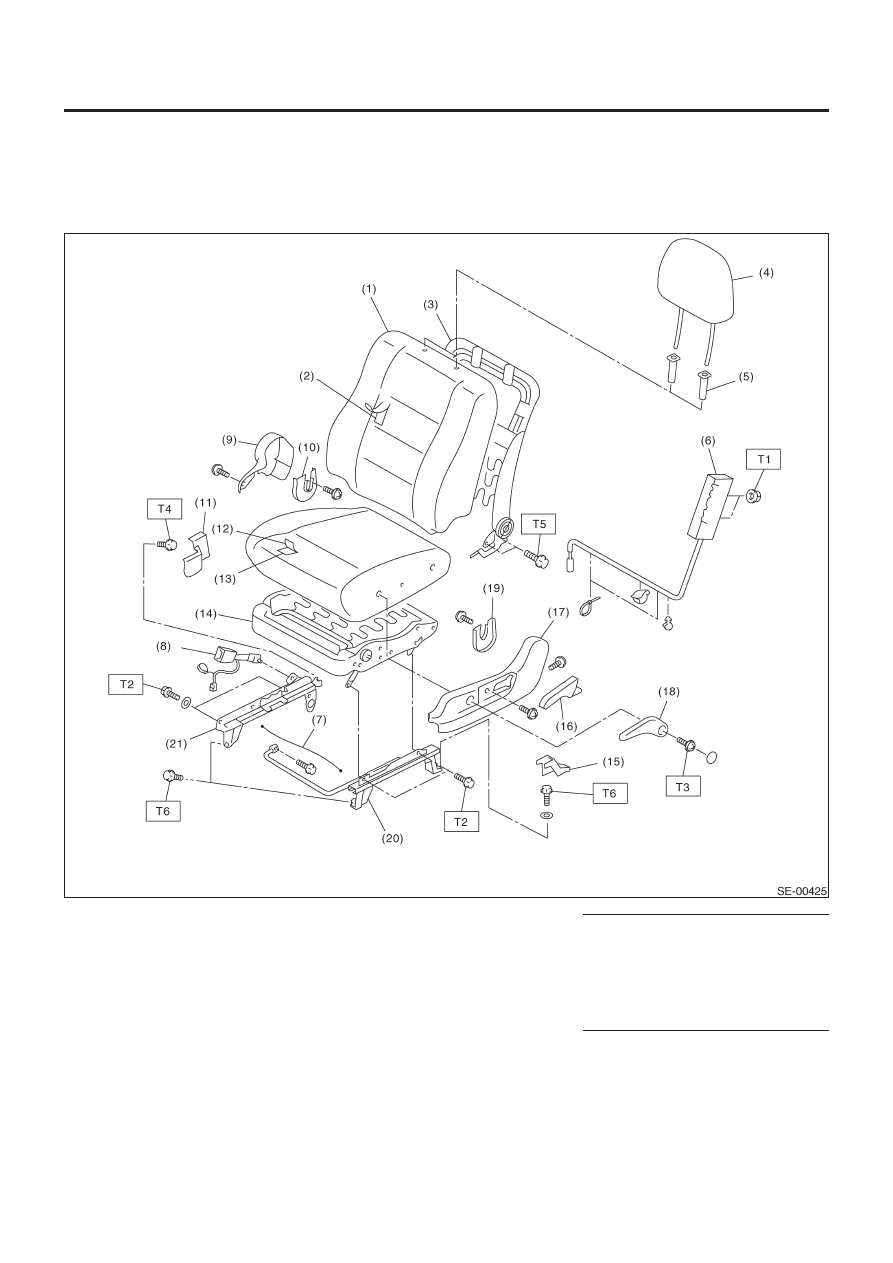

1.  ПЕРЕДНЕЕ СИДЕНИЕ

(1) Кожух

спинки

(2) Подушка

спинки

(3)  Устройство рамы спинки
(4) Устройство

подголовника

(5)  Фиксирующая втулка подголовника
(6)  Модуль боковой подушки безопас-

ности

(7) Соединительный

провод

(8) Внутренний

ремень

(9)  Внутренняя крышка петли сидения
(10)  Внутренняя левая крышка петли

сидения

(11)  Внутренняя крышка болта
(12) Кожух подушки сидения
(13) Подушка сидения

(14)  Устройство рамы подушки сидения
(15)  Внешняя крышка болта
(16) Рычаг откидывания
(17)  Внешняя крышка петли сидения
(18) Рычаг подъемника
(19) Внутренняя правая крышка петли

сидения

(20) Внешняя рельса
(21) Внутренняя рельса

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

5.9 (0.60,4.35)

T2:

10 (1.02, 7.38)

T3:

22 (2.24, 16.2)

T4:

30 (3.06,22.1)

T5:

52 (5.30,38.4)

T6:

53 (5.40,39.1)

ОБЩЕЕ ОПИСАНИЕ

SE-3

СИДЕНИЯ

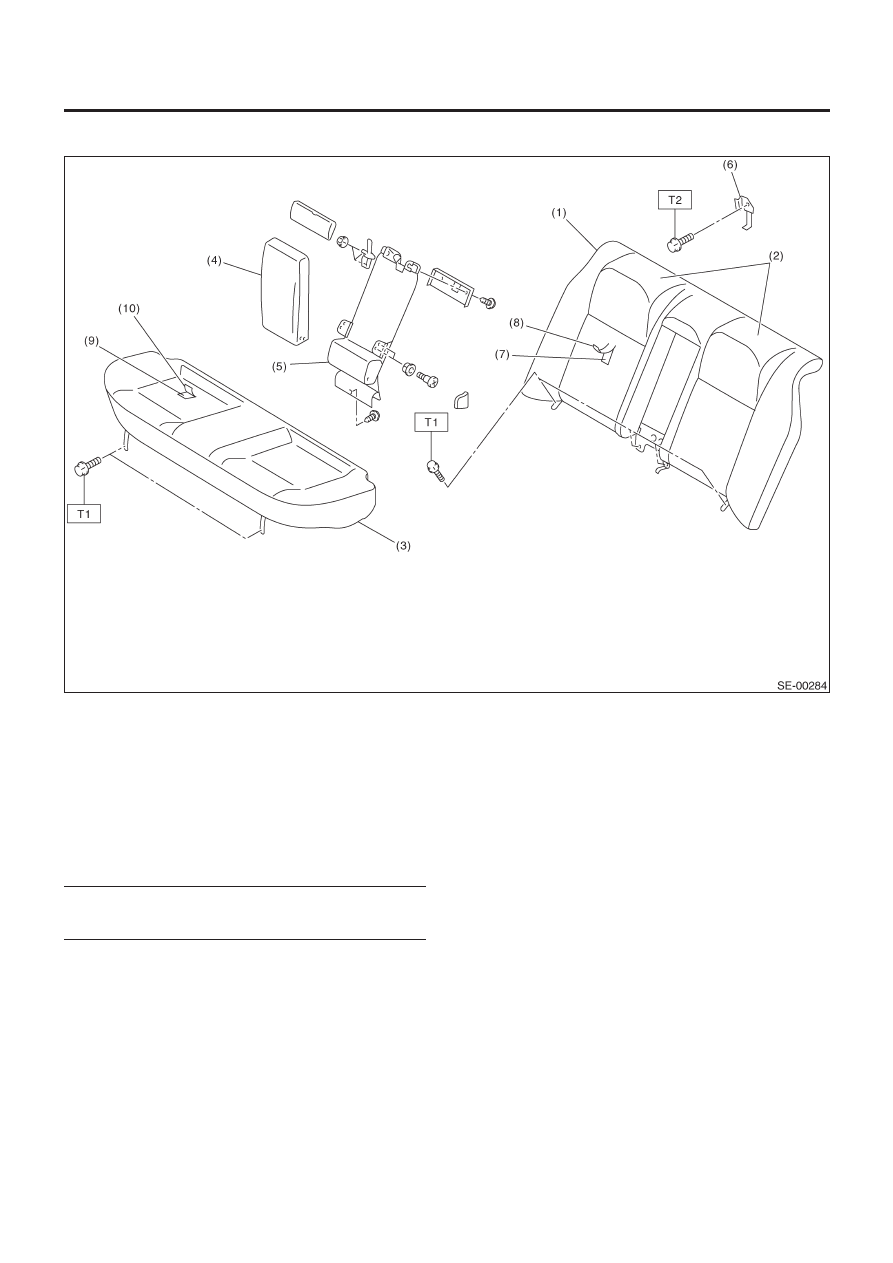

2. ЗАДНЕЕ СИДЕНИЕ (МОДЕЛЬ СЕДАН)

(1) Спинка
(2) Подголовник
(3) Подушка
(4) Подлокотник
(5)  Центральная сквозная рама
(6) Крючок
(7)  Устройство подушки спинки
(8)  Устройство кожуха спинки
(9)  Устройство рамы задней накладки и подушки
(10) Кожух задней подушки

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

10 (1.02, 7.38)

T2:

24.5 (2.5, 18.1)

ОБЩЕЕ ОПИСАНИЕ

SE-4

СИДЕНИЯ

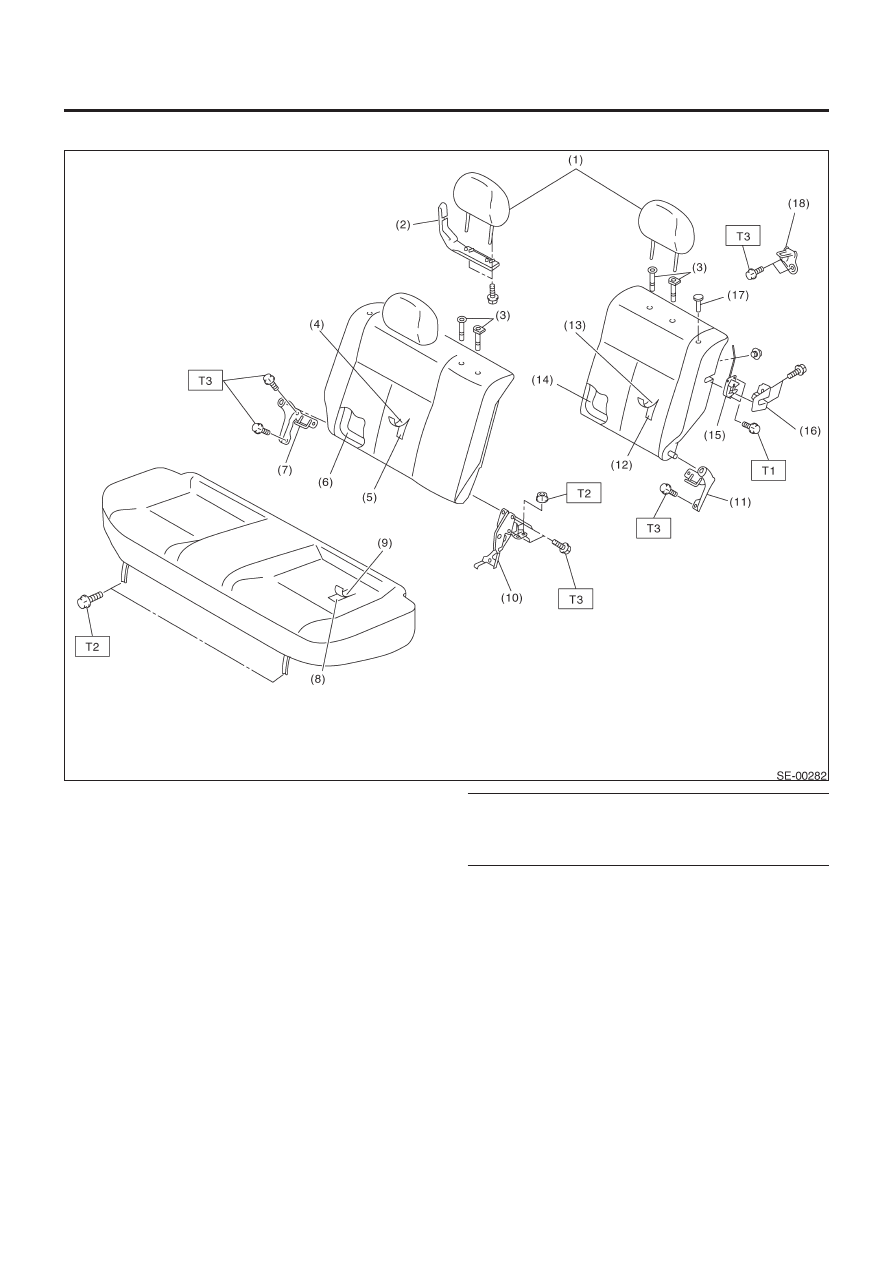

3.  ЗАДНЕЕ СИДЕНИЕ (МОДЕЛЬ WAGON)

(1) Подголовник
(2)  Направляющая ремня безопасности
(3) Втулка

подголовника

(4)  Правый кожух спинки
(5) Правая

подушка

спинки

(6)  Правая рама спинки
(7)  Устройство правой петли
(8) Кожух

подушки

сидения

(9) Подушка

сидения

(10) Устройство петли CTR
(11)  Устройство левой петли
(12)  Левая подушка спинки
(13)  Левый кожух спинки
(14)  Левая рама спинки
(15)  Задняя защелка сидения
(16)  Крышка задней защелки сидения
(17)  Кнопка спинки
(18) Наличник

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

17.3 (1.76,12.8)

T2:

24.5 (2.5, 18.1)

T3:

33 (3.3,24.6)
