Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 91





ОБЩЕЕ ОПИСАНИЕ

SE-5

СИДЕНИЯ

B: ОСТОРОЖНО

При демонтаже переднего сидения с автомобиля, оборудованного боковой подушкой безопасности, следуйте предостережени-
ям, данным в разделе подушек безопасности.

C:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ПЕРЕДНЕЕ СИДЕНИЕ

SE-6

СИДЕНИЯ

2. Переднее сидение

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.

ОСТОРОЖНО:
Система подушек безопасности оснащена  источником
резервного питания. Если начать обслуживать систему
подушек безопасности в течение 20 секунд после отсо-
единения кабеля заземления, подушка может сработать.

2) Нажав на кнопку фиксатора подголовника, снимите подго-
ловник.

3) Наклоните спинку вперед.
4) Передвиньте сидение вперед до конца.
5) Снимите крышку болта на заднем кольце рельсы.

6) Снимите два болта с задней стороны рельсы сидения.

7) Передвиньте сидение назад до конца.

8) Снимите два болта с передней стороны рельсы сидения.

9) Отсоедините коннекторы под сидением.
• Коннектор предупреждающего светового сигнала ремня
безопасности (сидение водителя)
• Коннектор боковой подушки безопасности (с боковой по-
душкой безопасности)

10) Снимите переднее сидение с автомобиля.

B:  УСТАНОВКА

Установите в обратном порядке.

Момент затяжки:

Момент См. КОМПОНЕНТ в Общем Описании. <См.
SE-2, ПЕРЕДНЕЕ СИДЕНИЕ, КОМПОНЕНТ, Общее
описание.>

C:  РАЗБОРКА

1. СТАНДАРТНОЕ СИДЕНИЕ

1) Снимите сидение с автомобиля. <См. SE-6, ДЕМОНТАЖ,
Переднее сидение.>
2) Снимите крышку подъемника сидения с помощью плоской
отвертки или похожего инструмента, а затем ослабьте внут-
ренний болт и снимите рычаг подъемника.

ПЕРЕДНЕЕ СИДЕНИЕ

SE-7

СИДЕНИЯ

3) Снимите рычажок наклона и внешнюю крышку петли сидения.

4) Снимите внутреннюю крышку петли сидения.

5) Снимите внутренний ремень.

6) Снимите два болта с петли для наклона с каждой стороны.

7) Снимите крючок в нижней части спинки.

8) Расстегните молнию на задней части спинки.

ПЕРЕДНЕЕ СИДЕНИЕ

SE-8

СИДЕНИЯ

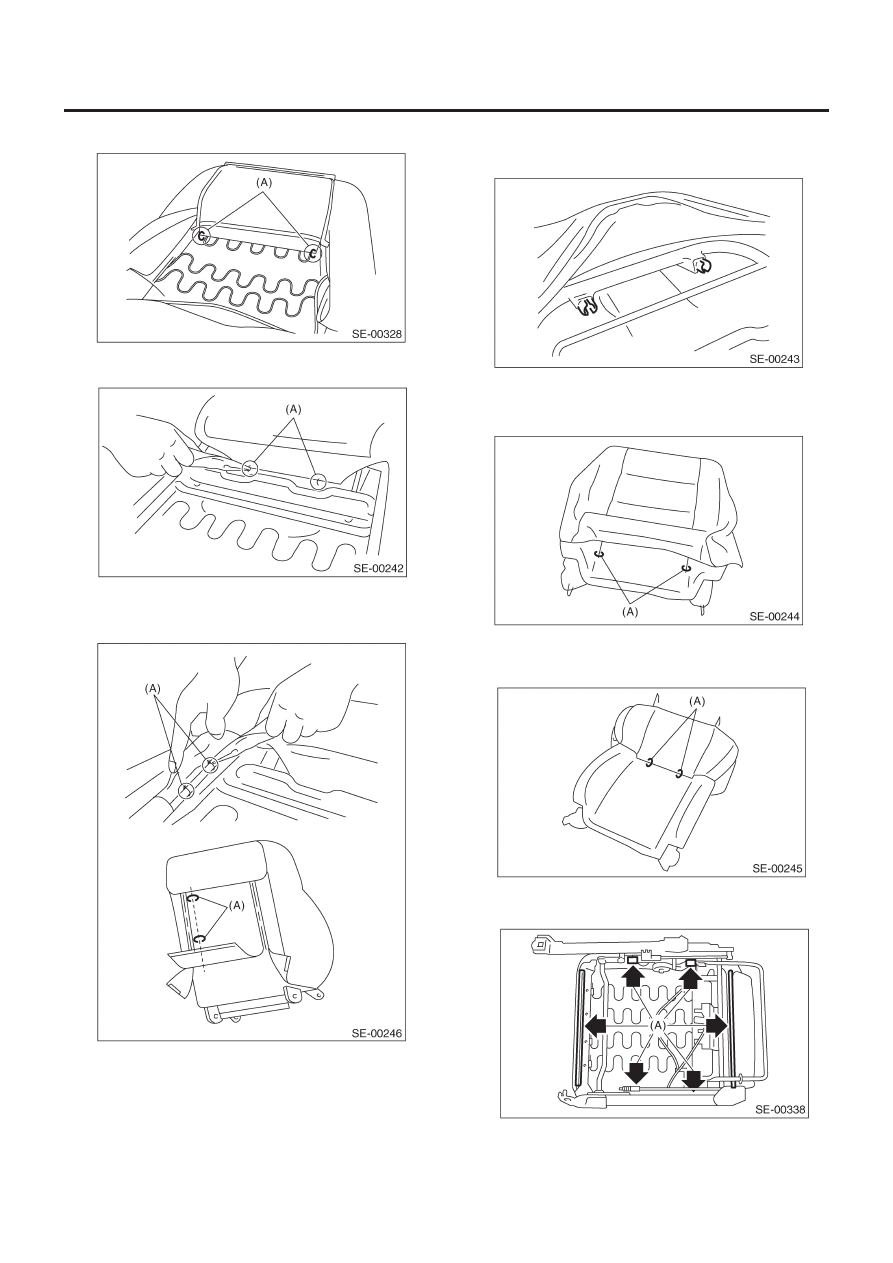

9) Снимите изогнутые кольца (A) кожуха заднего сидения.

10) Снимите изогнутые кольца (A), которые крепят кожух
спинки и подушку спинки.

11) Расстегните молнию сзади кожуха спинки, а затем сними-
те изогнутые кольца (A) сбоку внутри спинки с рамы спинки.
(сидение, оборудование боковой подушкой безопасности).

12) Снимите втулки подголовника.

ПРИМЕЧАНИЕ:
Выжмите втулки подголовника наружу сидения с внутренней
стороны и снимите их.

13) Выньте раму спинки.
14) Снимите изогнутые кольца (A) снизу задней части сидения.
(сидение, оборудование боковой подушкой безопасности).

15) Снимите изогнутые кольца (A) спереди задней части си-
дения, а затем снимите кожух задней части сидения с задней
части сидения.

16) Снимите крючки (A), затем снимите устройство рамы по-
душки сидения.
