Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 92





ПЕРЕДНЕЕ СИДЕНИЕ

SE-9

СИДЕНИЯ

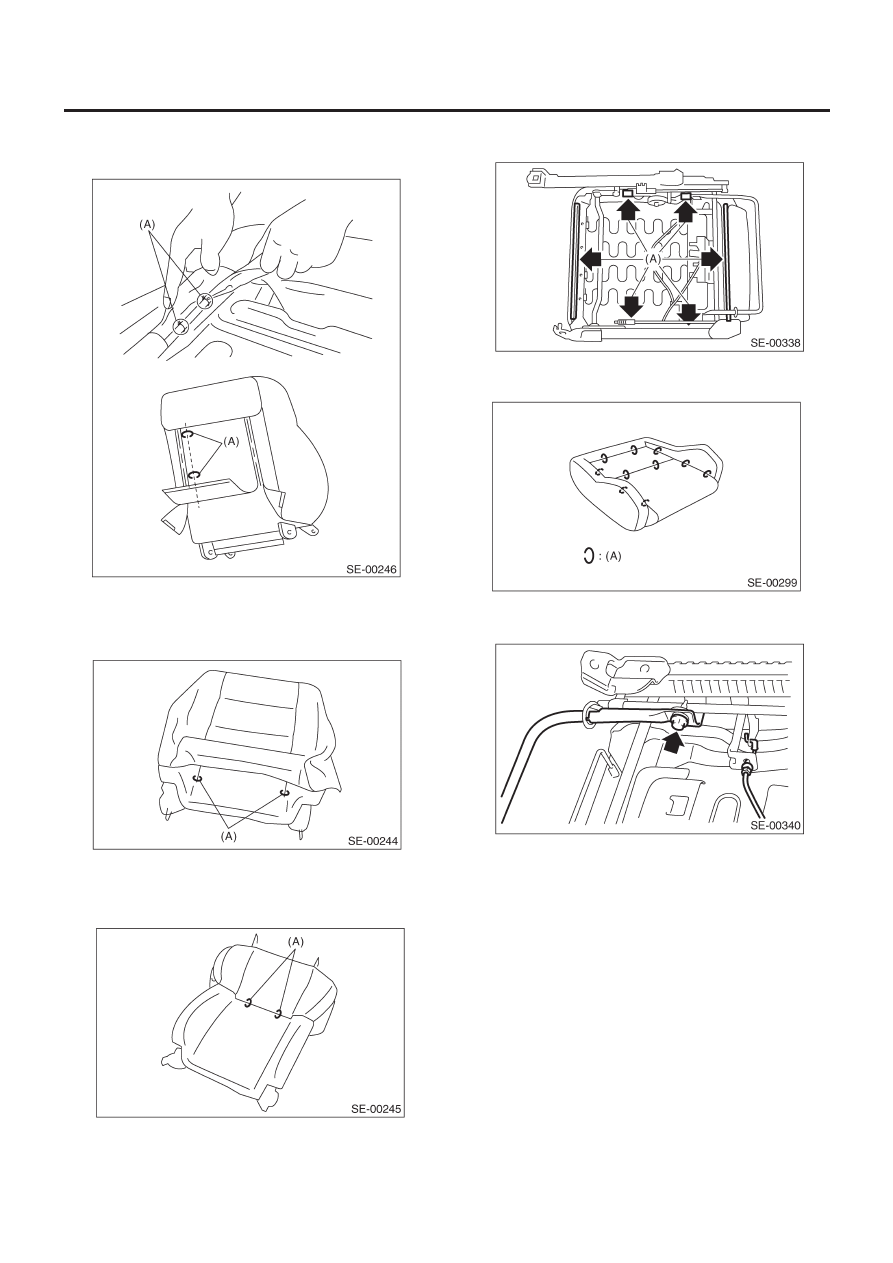

17) Снимите изогнутые кольца (A), а затем снимите  кожух по-
душки сидения с подушки сидения.

18) Снимите болт скользящей регулировочной штанги и со-
единительный провод.

19) Открутите болты и снимите рельсу.

20) Откройте молнию снизу подголовника, а  затем снимите
кожух подголовника с подголовника.

2.  КОВШЕОБРАЗНОЕ СИДЕНИЕ

1) Снимите сидение с автомобиля. <См. SE-6, ДЕМОНТАЖ,
Переднее сидение.>

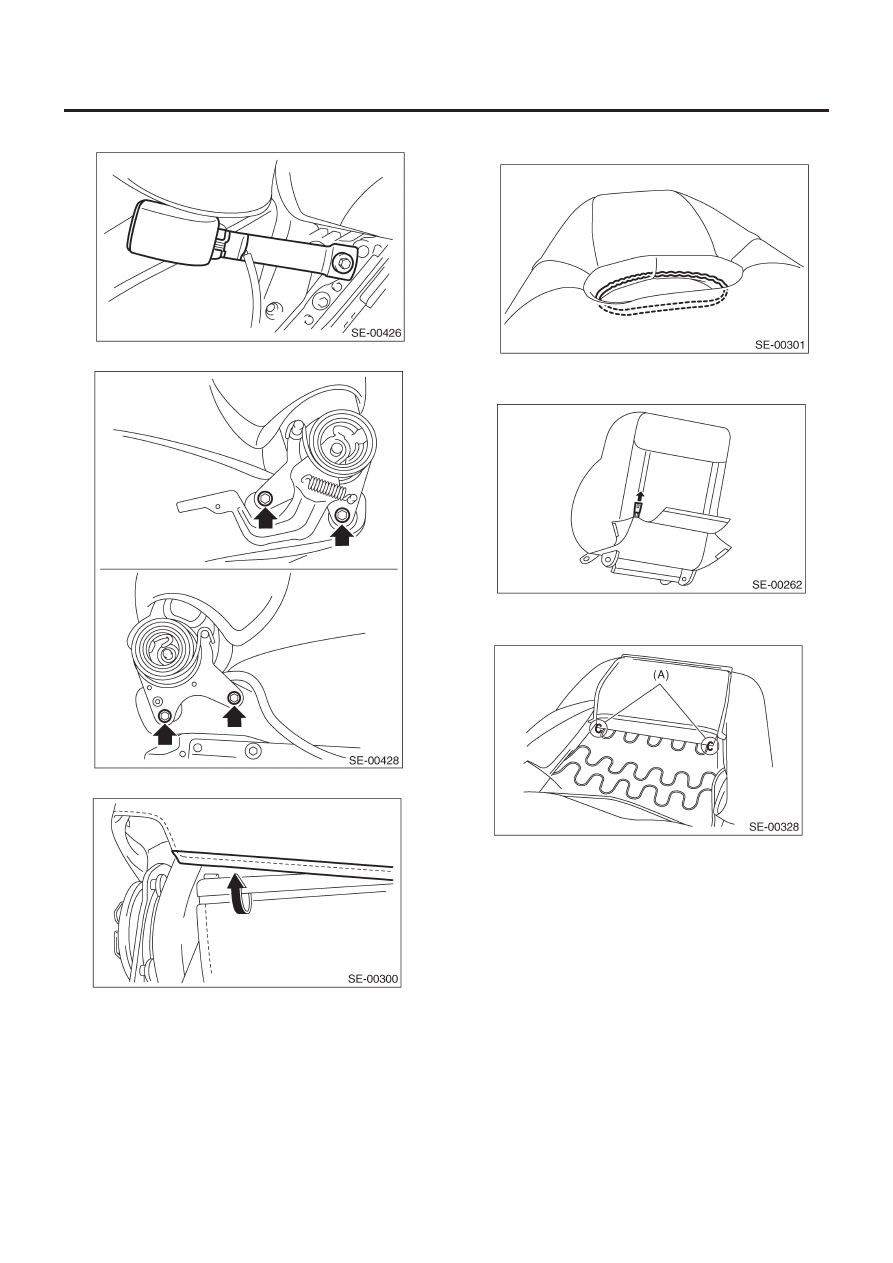

2) Снимите крышку подъемника сидения с помощью плоской
отвертки или похожего инструмента, а затем ослабьте внут-
ренний болт и снимите рычаг подъемника.

3) Снимите рычажок наклона и внешнюю крышку петли сидения.

4) Снимите внутреннюю крышку петли сидения.

ПЕРЕДНЕЕ СИДЕНИЕ

SE-10

СИДЕНИЯ

5) Снимите внутренний ремень.

6) Снимите два болта с наклонной петли на каждой стороне.

7) Снимите крючок в нижней части спинки.

8) Откройте молнию и выньте раму спинки (сидение, не обо-
рудованное боковой подушкой безопасности).

9) Откройте молнию сзади спинки (сидение, оборудованное
боковой подушкой безопасности).

10) Снимите изогнутые кольца (A) кожуха спинки. (сидение,
оборудованное боковой подушкой безопасности)

ПЕРЕДНЕЕ СИДЕНИЕ

SE-11

СИДЕНИЯ

11) Откройте молнию сзади кожуха спинки и снимите изогну-
тые кольца (A) сбоку внутри спинки с рамы спинки (сидение,
оборудованное боковой подушкой безопасности).

12) Выньте раму спинки  (сидение, оборудованное боковой
подушкой безопасности).
13) Снимите изогнутые кольца (A) внизу задней части сидения
(сидение, оборудованное боковой подушкой безопасности).

14) Снимите изогнутые кольца (A) спереди задней части си-
дения, а затем снимите кожух задней части сидения с задней
части сидения (сидение, оборудованное боковой подушкой
безопасности).

15) Снимите крючки (A), а затем снимите устройство рамы
подушки сидения.

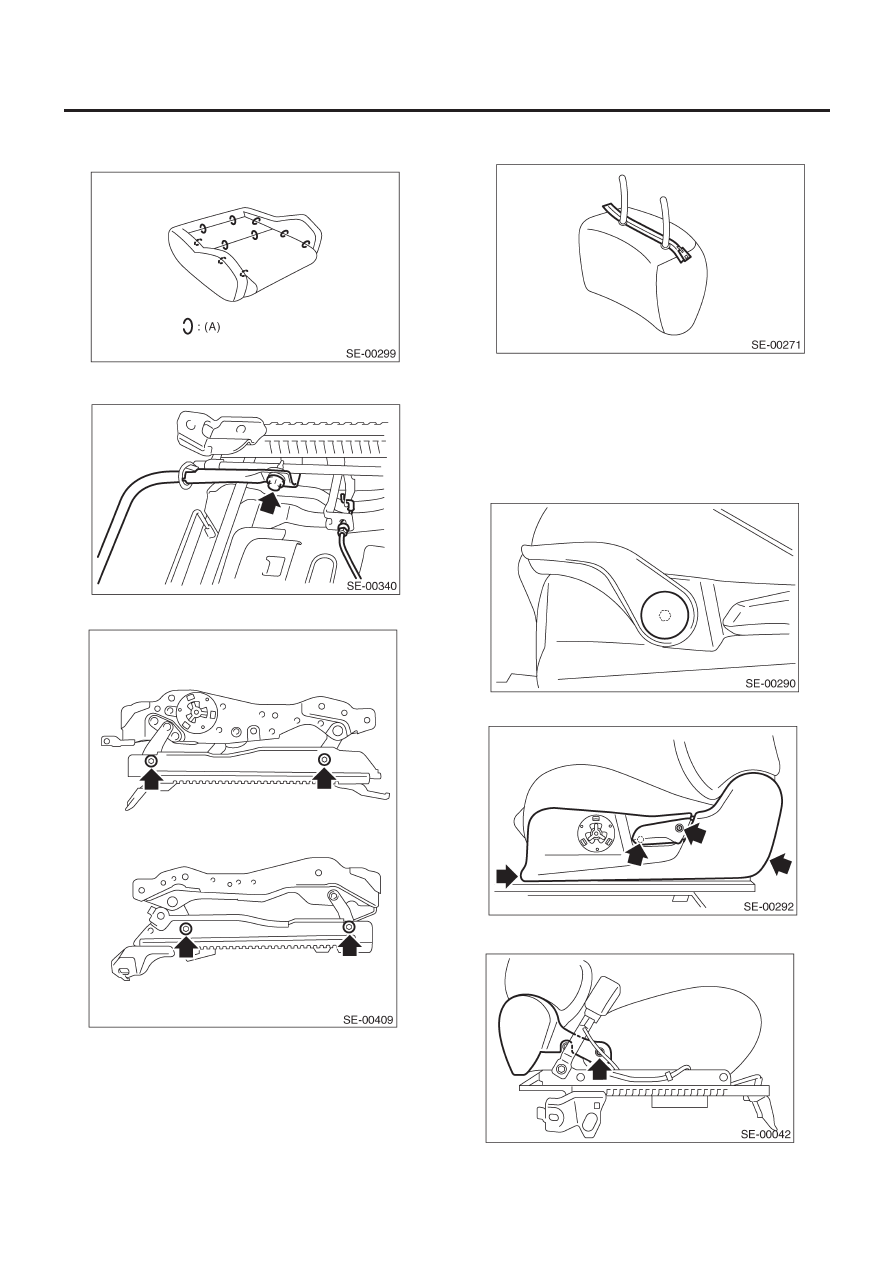

16) Снимите изогнутые кольца (A), а затем снимите кожух по-
душки сидения с подушки сидения.

17) Снимите болт скользящей регулировочной штанги и со-
единительный провод.

ПЕРЕДНЕЕ СИДЕНИЕ

SE-12

СИДЕНИЯ

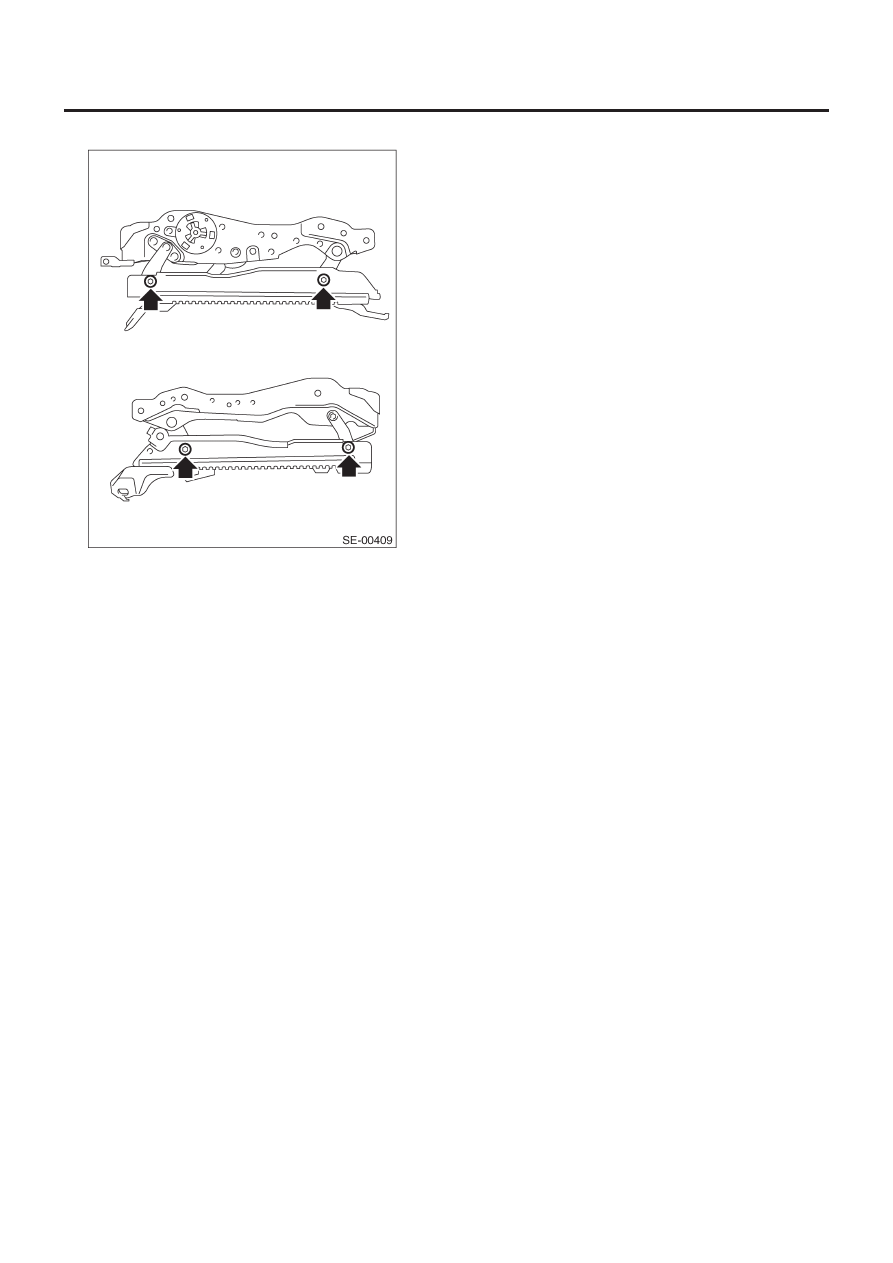

18) Открутите болты и снимите рельсу.

D: СБОРКА

1. СТАНДАРТНОЕ СИДЕНИЕ

Соберите в обратном порядке.

2. КОВШЕОБРАЗНОЕ СИДЕНИЕ

Соберите в обратном порядке.

ОСТОРОЖНО:
Следуйте следующим указаниям во избежание непра-
вильного срабатывания подушки безопасности.
• Следите за тем, чтобы не запачкать и не повредить ко-
жух спинки.
• Всегда используйте новые изогнутые кольца.
• Зажимайте изогнутые кольца с помощью предназна-
ченных для них плоскогубцев.
• Устанавливайте изогнутые кольца в их начальные по-
ложения и так, чтобы не перекрутить и не сморщить ко-
жух спинки.

Момент затяжки:

См. "КОМПОНЕНТ" в "Общем описании". <См. SE-
2, ПЕРЕДНЕЕ СИДЕНИЕ, КОМПОНЕНТ, Общее опи-
сание.>
