Subaru Impreza: кузов, кондиционирование, подушки безопасности. Руководство - часть 89





ИНДИКАТОР ТОПЛИВА

IDI-17

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

6. Индикатор топлива

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Так как главное устройства прибора на модели STi для KA не
подлежит разборке, не снимайте и не проверяйте один лишь
индикатор топлива.

Разберите комбинационный прибор и снимите устройство
индикатора температуры воды и индикатора топлива. <См.
IDI-12, РАЗБОРКА, Устройство комбинационного прибора.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

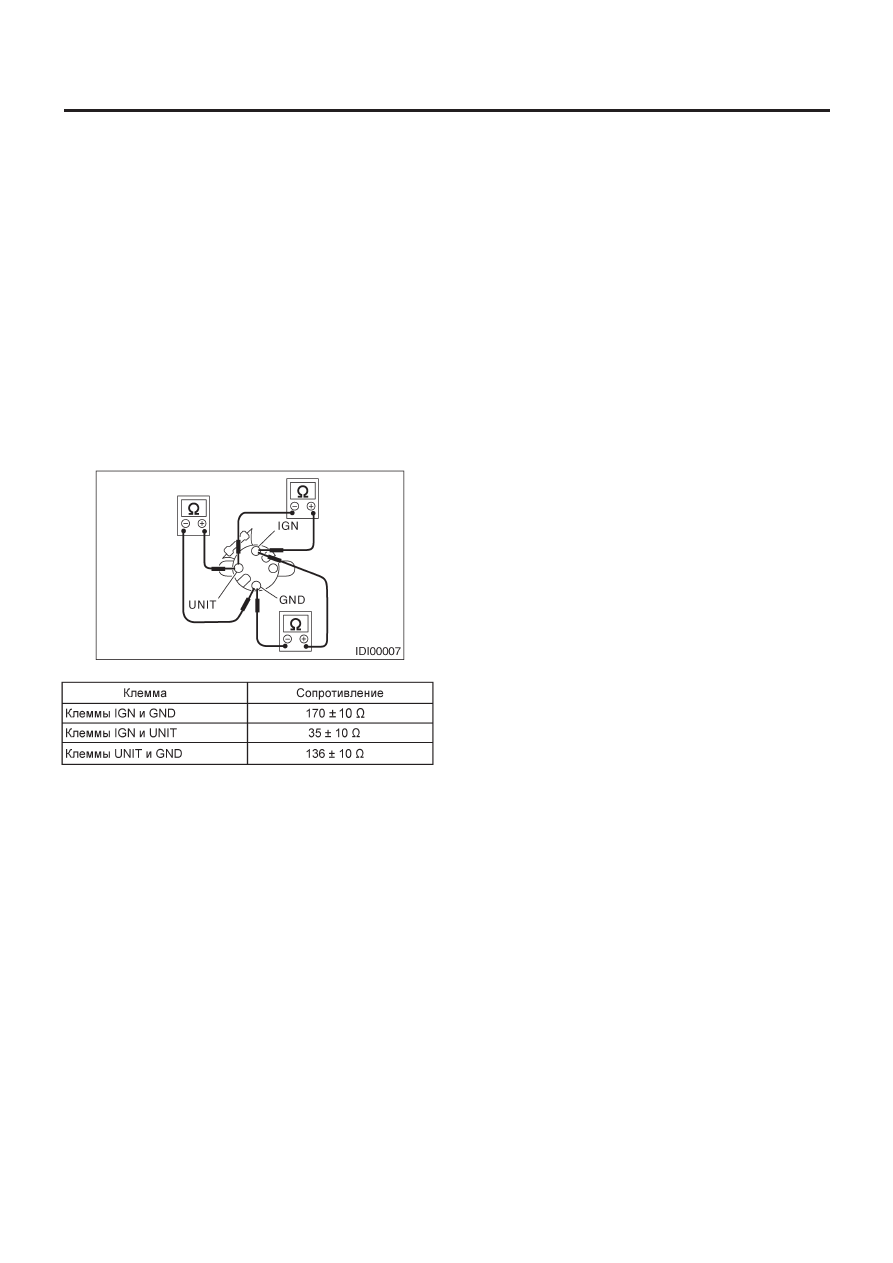

Измерьте сопротивление индикатора топлива.

В случае несоответствия, замените устройство индикатора
температуры воды и индикатора топлива.
В случае соответствия, замените печатную схему комбинаци-
онного прибора.

ИНДИКАТОР ТЕМПЕРАТУРЫ ВОДЫ

IDI-18

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

7. Индикатор температуры воды

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Так как главное устройства прибора на модели STi для KA не
подлежит разборке, не снимайте и не проверяйте один лишь
индикатор температуры воды.

Разберите комбинационный прибор и снимите тахометр и
устройство индикатора температуры воды и индикатора топ-
лива. <См. IDI-12, РАЗБОРКА, Устройство комбинационного
прибора.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

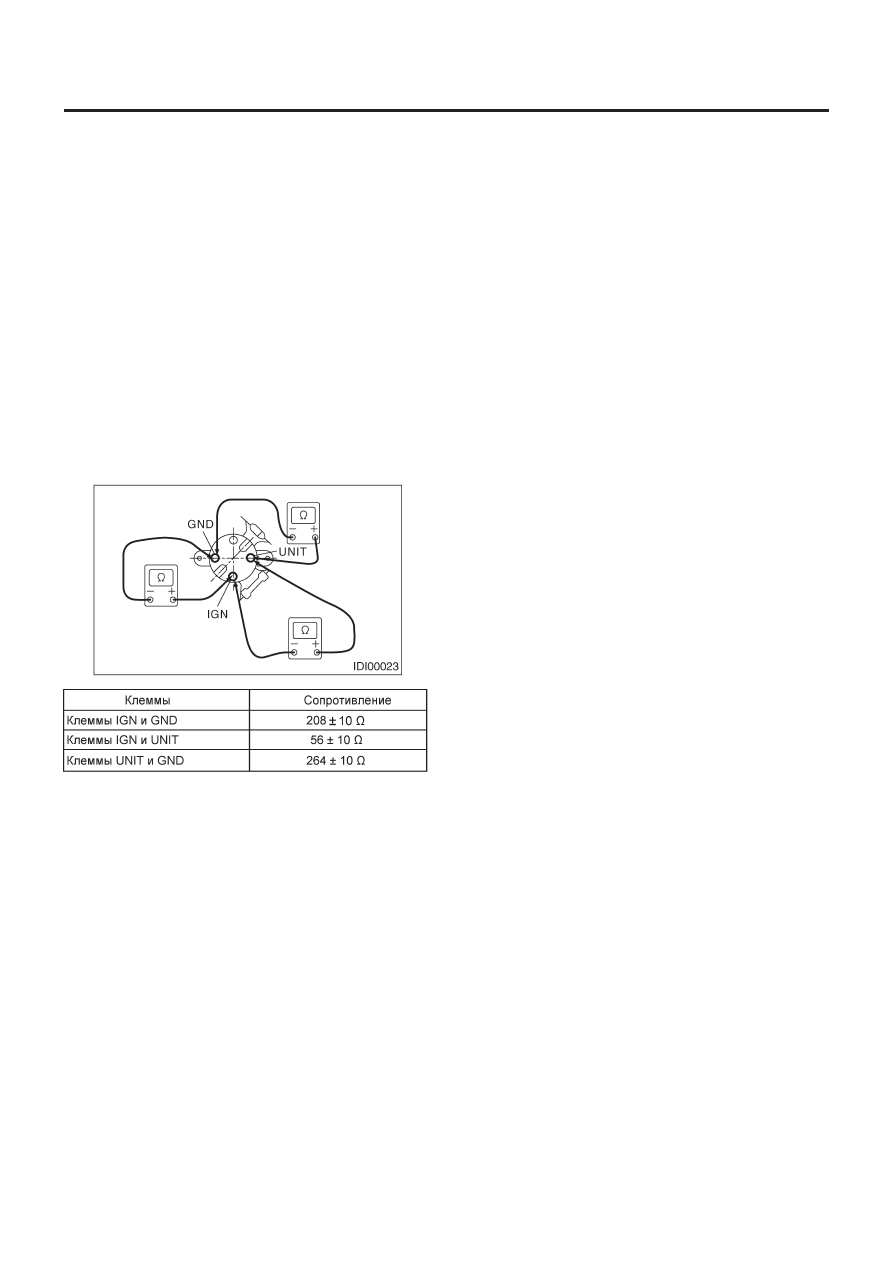

Измерьте сопротивление индикатора температуры воды.

В случае несоответствия, замените устройство индикатора
температуры воды и индикатора топлива.
В случае соответствия, замените печатную схему комбинаци-
онного прибора.

ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕЙ СРЕДЫ

IDI-19

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

8. Датчик температуры окружающей среды

A:  ДЕМОНТАЖ

1) Отсоедините кабель заземления от аккумулятора.
2) Отсоедините коннектор датчика температуры окружающей
среды.

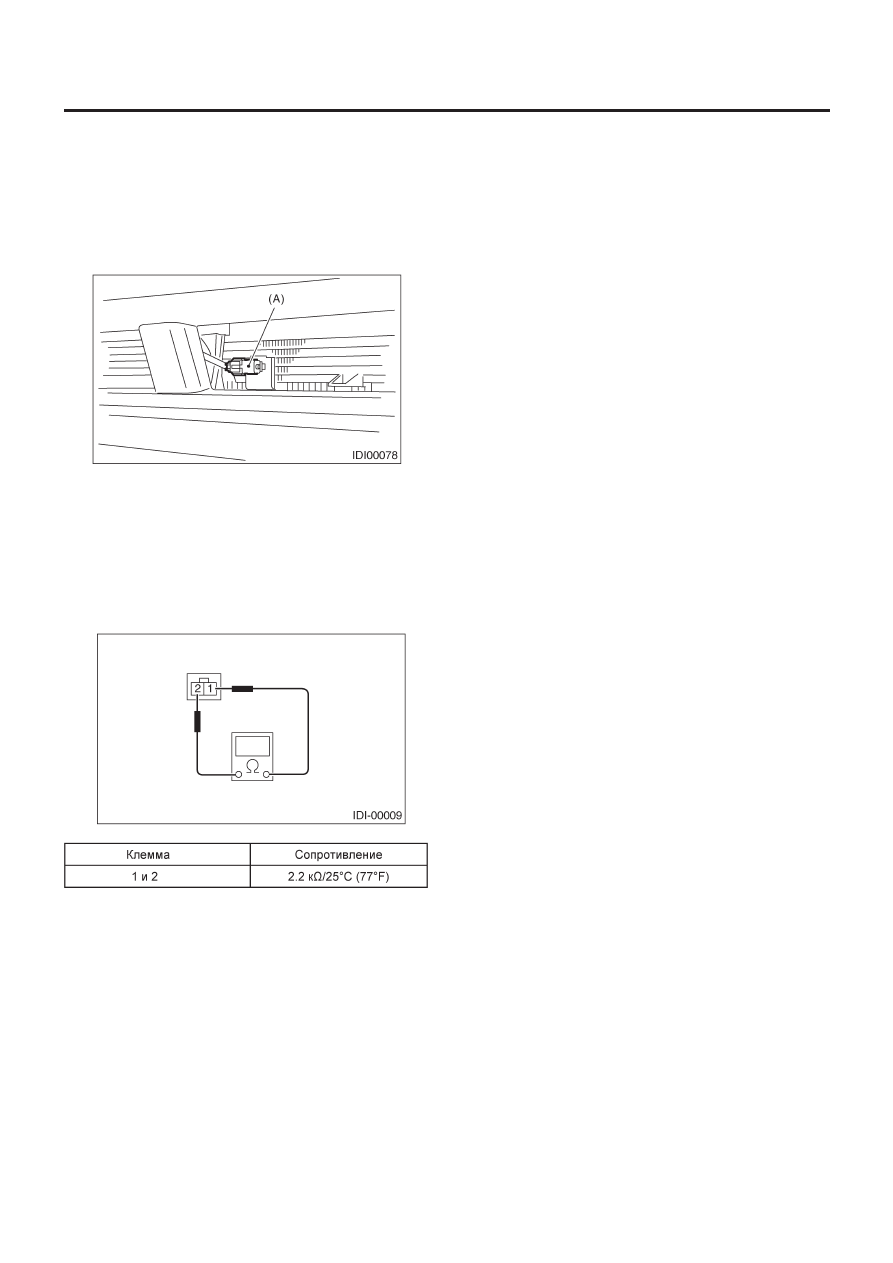

3) Снимите датчик (A) с нижней панели радиатора.

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

Измерьте сопротивление датчика температуры окружающей
среды.

В случае соответствия, замените датчик температуры окру-
жающей среды.
