УСТРОЙСТВО КОМБИНАЦИОННОГО ПРИБОРА

IDI-13

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

2. МОДЕЛЬ STi ДЛЯ KA

ОСТОРОЖНО:
• Пользуйтесь перчатками во избежание повреждения стеклянных поверхностей и оставления на них отпечатков пальцев.
• Не разбирайте главное устройство прибора в модели STi для KA.

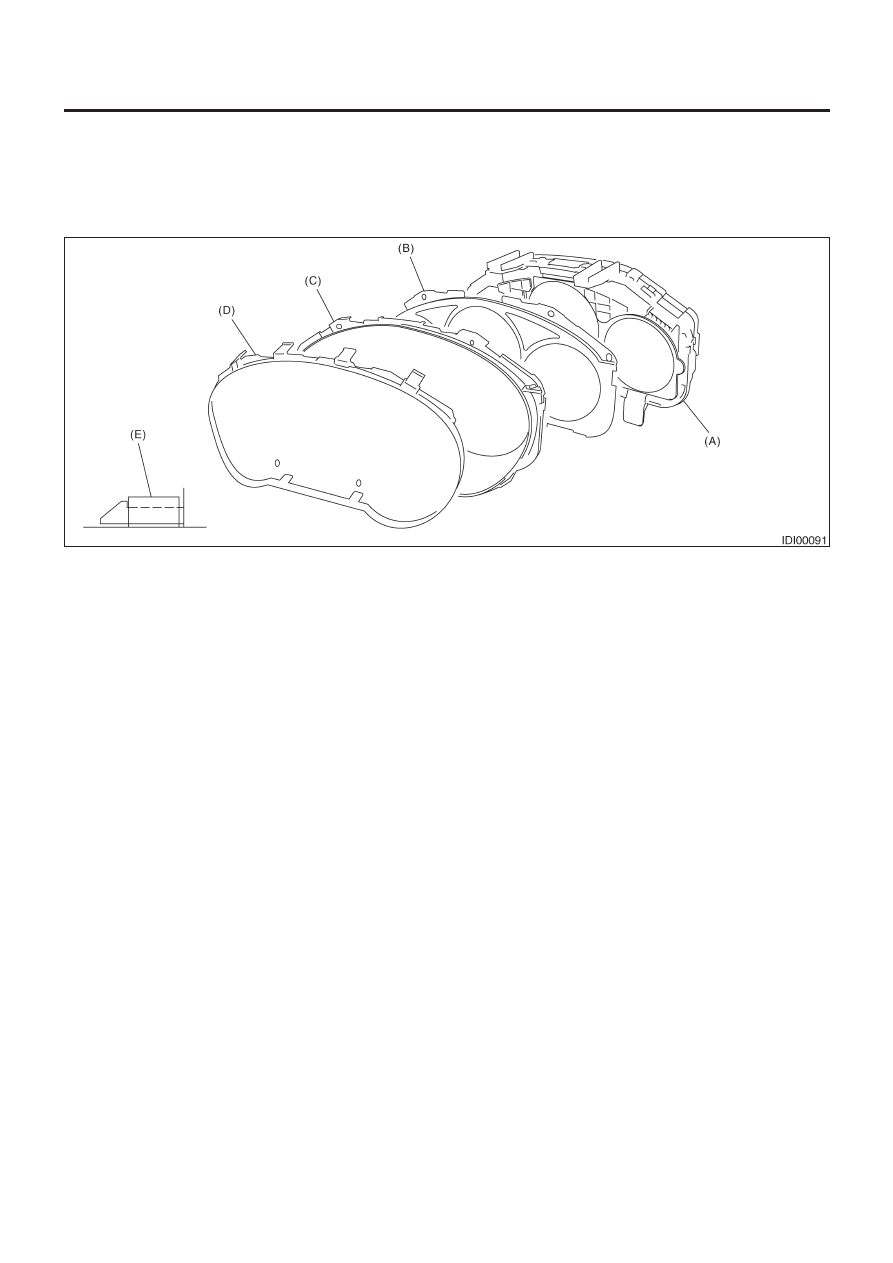

Раскрепите лапу (E) и снимите стекло (D), отражатель (C) и оконную пластину (B) с главного устройства прибора (A).

УСТРОЙСТВО КОМБИНАЦИОННОГО ПРИБОРА

IDI-14

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

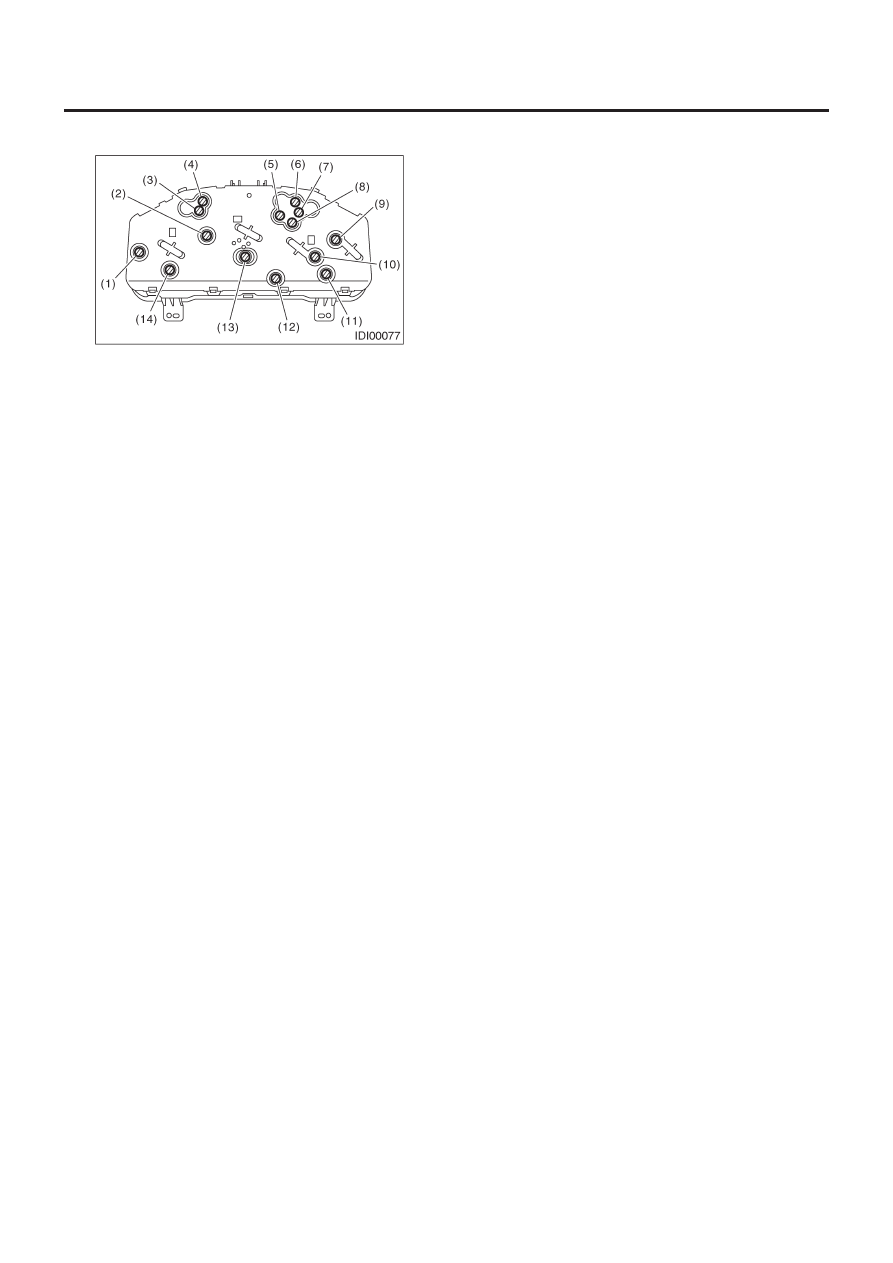

3.  ЗАМЕНА ЛАМПОЧЕК

(1)  Тахометр (модель не турбо) или спидометр (модель

турбо)

(2)  Спидометр и тахометр
(3)  Световой индикатор сигнала поворота (правый)
(4)  Световой индикатор дальнего света фар
(5)  Спидометр (модель не турбо) или тахометр (модель

турбо)

(6) Световой

индикаторPOWER

(7)  Световой индикатор сигнала поворота (левый)
(8)  Предупреждающий световой сигнал тормозной жидко-

сти и стояночного тормоза

(9) Индикатор

топлива

(10) Индикатор температуры
(11)  LCD (индикатор температуры за бортом)
(12)  Предупреждающий световой сигнал зарядки
(13) LCD (одометр и измеритель коротких дистанций: мо-

дель не турбо)

(14) LCD (одометр и измеритель коротких дистанций: мо-

дель турбо)

ПРИМЕЧАНИЕ:
Заменяйте главное устройства прибора на модели STi для
KA, если оно плохо работает, потому что предупреждающие
световые сигналы и световые индикаторы сделаны из свето-
диодов.

D: СБОРКА

Соберите в обратном порядке.

СПИДОМЕТР

IDI-15

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

4. Спидометр

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Так как главное устройства прибора на модели STi для KA не
подлежит разборке, не снимайте и не проверяйте один лишь
спидометр.
Разберите комбинационный прибор и снимите устройство
спидометра и тахометра. <См. IDI-12, РАЗБОРКА, Устройство
комбинационного прибора.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

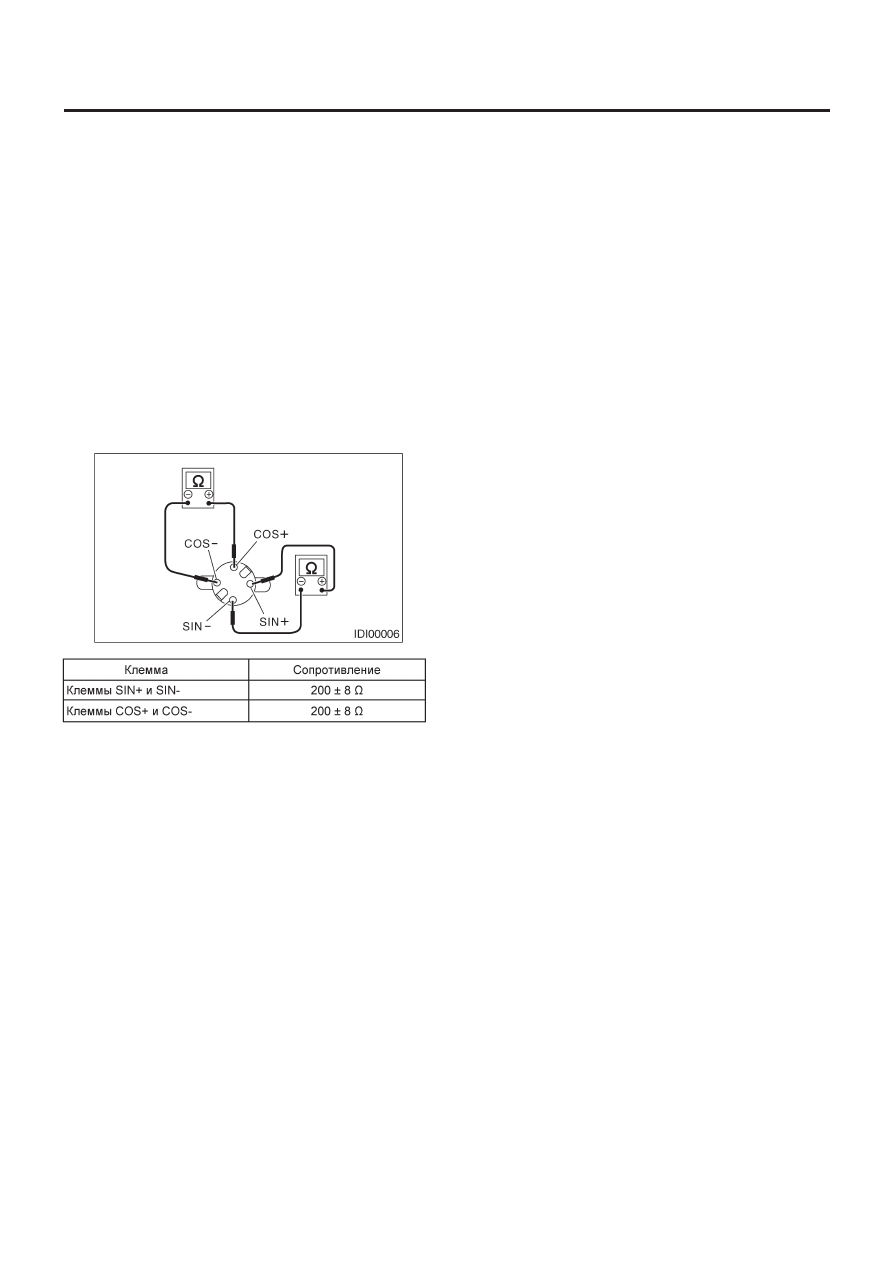

Измерьте сопротивление спидометра.

В случае несоответствия, замените устройство спидометра и
тахометра.
В случае соответствия, замените печатную схему комбинаци-
онного прибора.

ТАХОМЕТР

IDI-16

ИНСТРУМЕНТАРИЙ/ИНФОРМАЦИЯ ДЛЯ ВОДИТЕЛЯ

5. Тахометр

A:  ДЕМОНТАЖ

ПРИМЕЧАНИЕ:
Так как главное устройства прибора на модели STi для KA не
подлежит разборке, не снимайте и не проверяйте один лишь
тахометр.

Разберите комбинационный прибор и снимите устройство
спидометра и тахометра. <См. IDI-12, РАЗБОРКА, Устройство
комбинационного прибора.>

B:  УСТАНОВКА

Установите в обратном порядке.

C: ОСМОТР

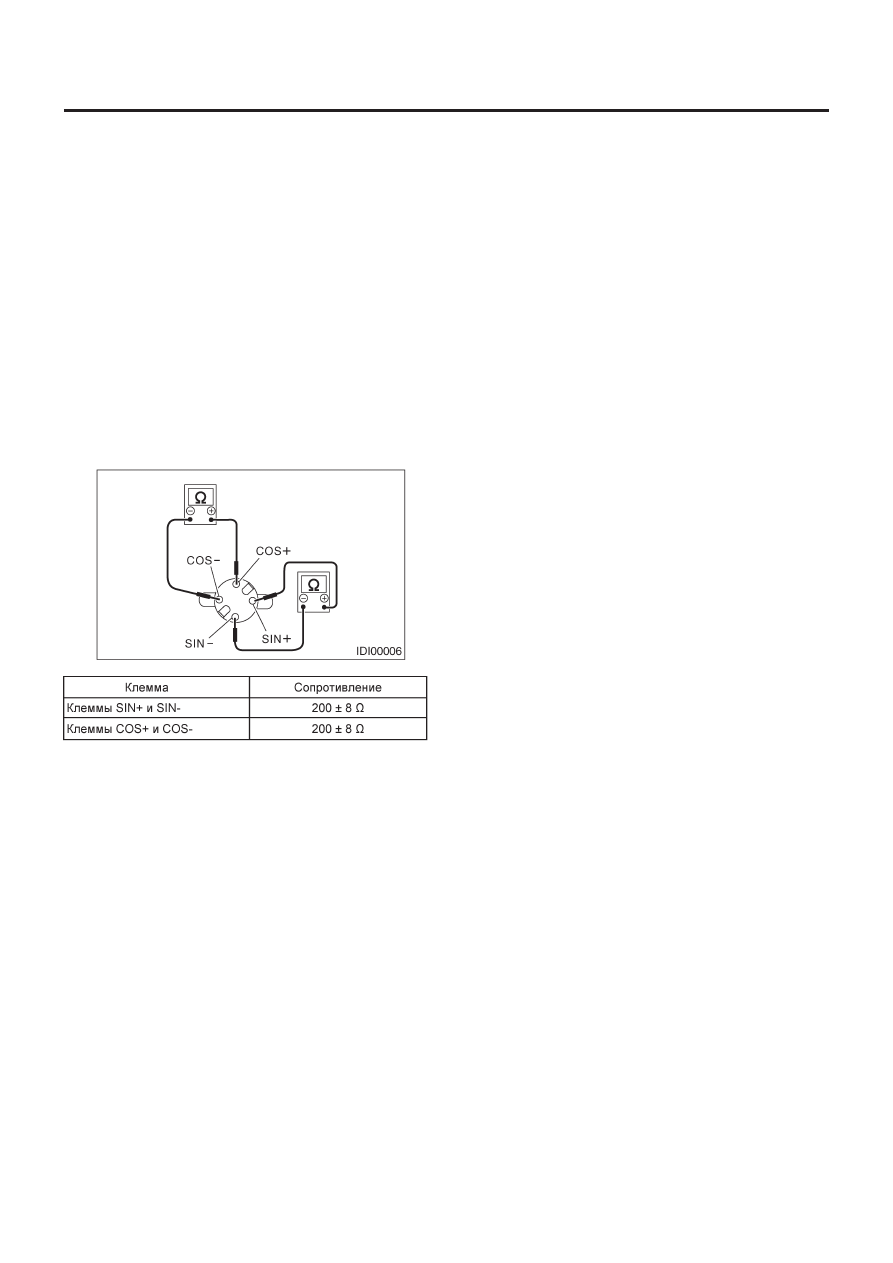

Измерьте сопротивление тахометра.

В случае несоответствия, замените устройство спидометра и
тахометра.
В случае соответствия, замените печатную схему комбинаци-
онного прибора.
